新能源汽车行业介绍
让生态更好发展
新
能
源
汽
车
目
录

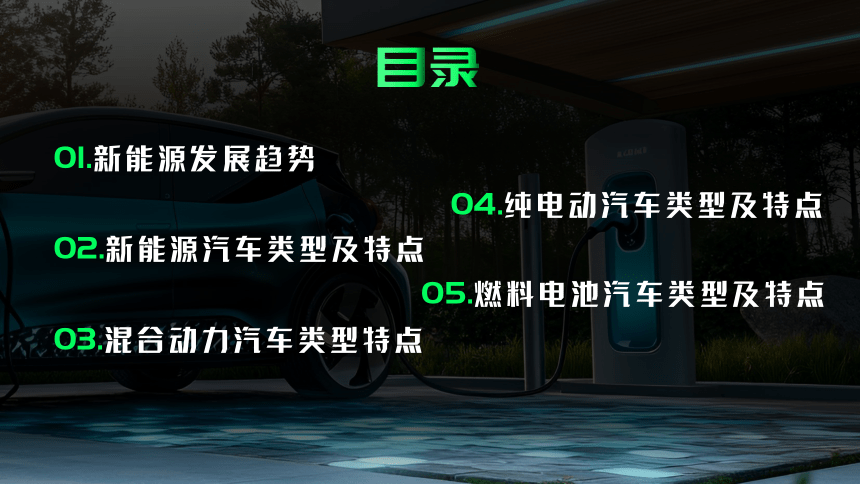

01.新能源发展趋势
02.新能源汽车类型及特点
03.混合动力汽车类型特点
04.纯电动汽车类型及特点
05.燃料电池汽车类型及特点
01.
新能源发展趋势
新能源发展趋势

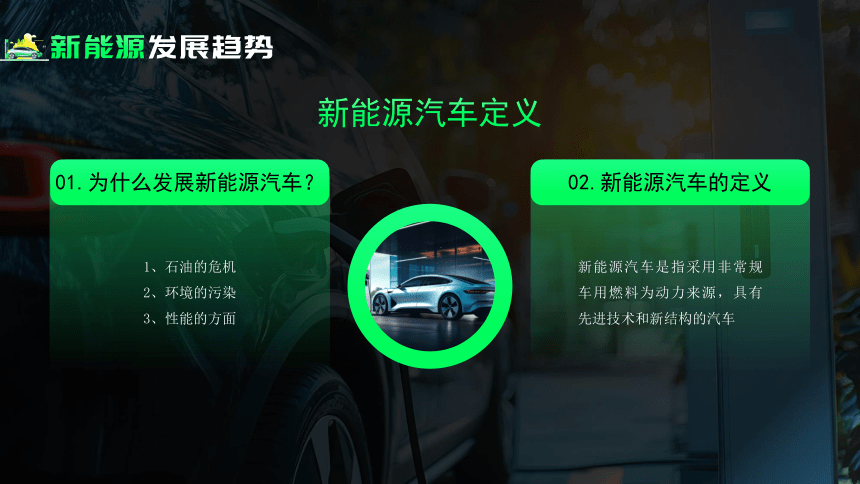

01.为什么发展新能源汽车？
02.新能源汽车的定义
新能源汽车定义
1、石油的危机
2、环境的污染
3、性能的方面
新能源汽车是指采用非常规车用燃料为动力来源，具有先进技术和新结构的汽车
新能源发展趋势
新能源汽车发展趋势—核心方向
环保
节能
智能
新能源发展趋势
新能源汽车发展趋势—核心方向

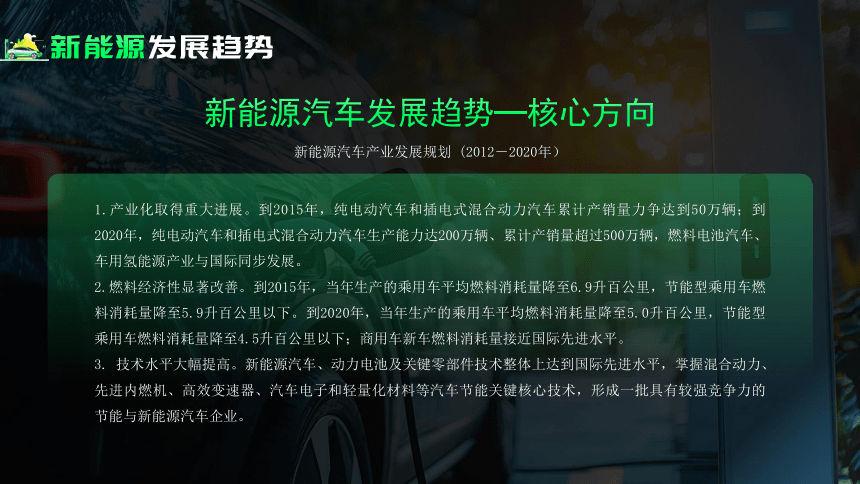

新能源汽车产业发展规划 (2012―2020年）
1.产业化取得重大进展。到2015年，纯电动汽车和插电式混合动力汽车累计产销量力争达到50万辆；到2020年，纯电动汽车和插电式混合动力汽车生产能力达200万辆、累计产销量超过500万辆，燃料电池汽车、车用氢能源产业与国际同步发展。
2.燃料经济性显著改善。到2015年，当年生产的乘用车平均燃料消耗量降至6.9升百公里，节能型乘用车燃料消耗量降至5.9升百公里以下。到2020年，当年生产的乘用车平均燃料消耗量降至5.0升百公里，节能型乘用车燃料消耗量降至4.5升百公里以下；商用车新车燃料消耗量接近国际先进水平。
3. 技术水平大幅提高。新能源汽车、动力电池及关键零部件技术整体上达到国际先进水平，掌握混合动力、先进内燃机、高效变速器、汽车电子和轻量化材料等汽车节能关键核心技术，形成一批具有较强竞争力的节能与新能源汽车企业。
02.
新能源汽车类型及特点
新能源汽车类型及特点
1、定义

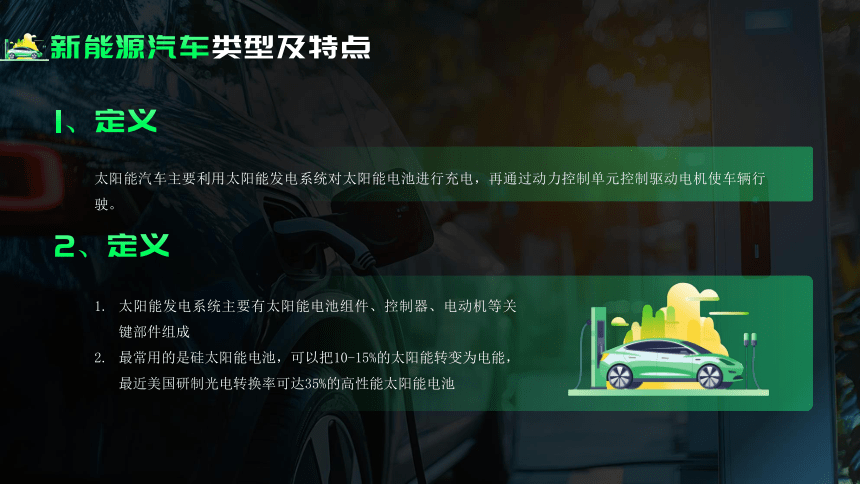

太阳能汽车主要利用太阳能发电系统对太阳能电池进行充电，再通过动力控制单元控制驱动电机使车辆行驶。
2、定义
太阳能发电系统主要有太阳能电池组件、控制器、电动机等关键部件组成
最常用的是硅太阳能电池，可以把10-15%的太阳能转变为电能，最近美国研制光电转换率可达35%的高性能太阳能电池
新能源汽车类型及特点
优缺点

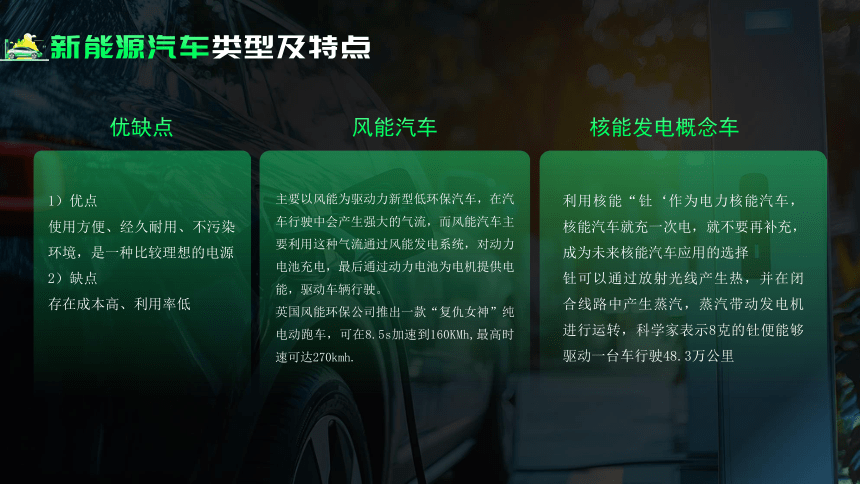

风能汽车
核能发电概念车
1）优点
使用方便、经久耐用、不污染环境，是一种比较理想的电源
2）缺点
存在成本高、利用率低
主要以风能为驱动力新型低环保汽车，在汽车行驶中会产生强大的气流，而风能汽车主要利用这种气流通过风能发电系统，对动力电池充电，最后通过动力电池为电机提供电能，驱动车辆行驶。
英国风能环保公司推出一款“复仇女神”纯电动跑车，可在8.5s加速到160KMh,最高时速可达270kmh.
利用核能“钍‘作为电力核能汽车，核能汽车就充一次电，就不要再补充，成为未来核能汽车应用的选择
钍可以通过放射光线产生热，并在闭合线路中产生蒸汽，蒸汽带动发电机进行运转，科学家表示8克的钍便能够驱动一台车行驶48.3万公里
新能源汽车类型及特点

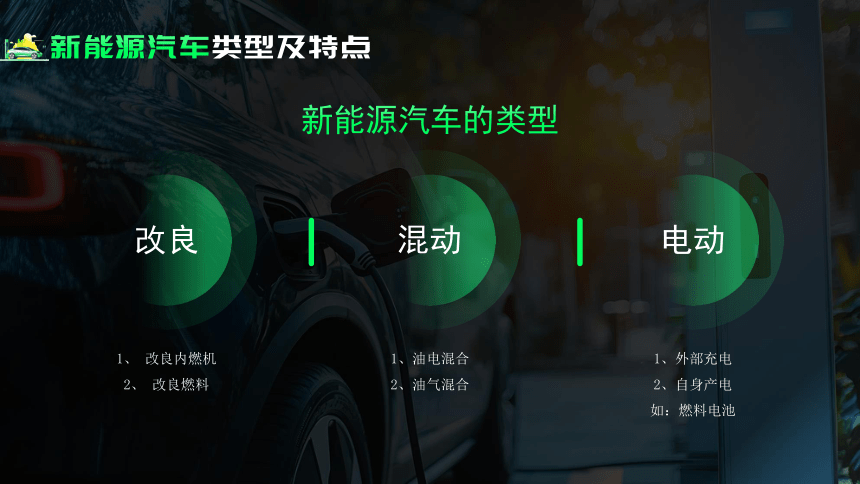

新能源汽车的类型
改良
混动
电动
1、 改良内燃机
2、 改良燃料
1、油电混合
2、油气混合
1、外部充电
2、自身产电
如：燃料电池
03.
混合动力汽车类型特点
混合动力汽车类型特点

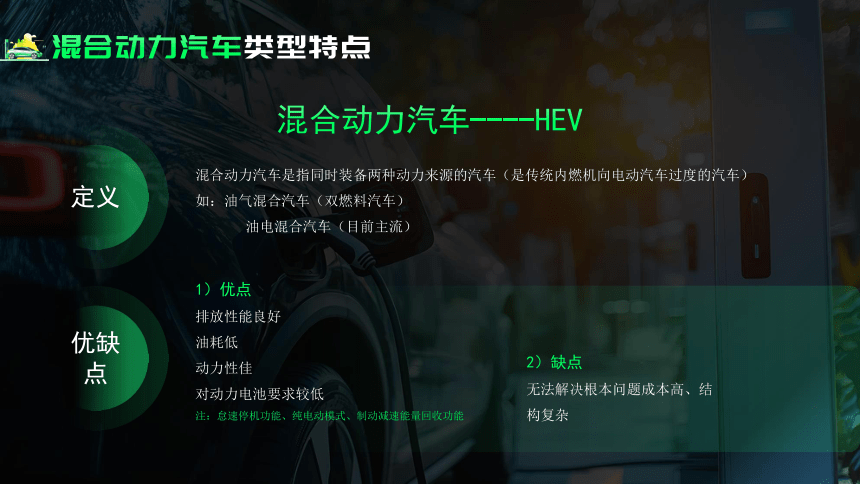

混合动力汽车----HEV
定义
混合动力汽车是指同时装备两种动力来源的汽车（是传统内燃机向电动汽车过度的汽车）
如：油气混合汽车（双燃料汽车）
油电混合汽车（目前主流）
优缺点
1）优点
排放性能良好
油耗低
动力性佳
对动力电池要求较低
注：怠速停机功能、纯电动模式、制动减速能量回收功能
2）缺点
无法解决根本问题成本高、结构复杂
混合动力汽车类型特点
3、分类:1）按动力系统结构形式不同分类
串联式
混合动力系统
并联式
混合动力系统
混联式
混合动力系统
混合动力汽车类型特点
串联式混合动力系统（增程式混合动力汽车）
串联式混合动力汽车取消了汽车变速器，发动机可以工作在高效率区，因此在中低行驶时油耗更低，串联结构驾驶模式只有电动模式。
工作时发动机带动发电机产生电能，一部分通过电机控制器送给电动机驱动车辆行驶，另一部分给动力电池充电，动力电池也可以单独向电动机提高电能驱动车辆行驶。
目前主流的串联混动车型有：雪佛兰沃蓝达
宝马i3增程式混合动力
混合动力汽车类型特点
串联式混合动力系统（增程式混合动力汽车）
并联式结构在传统的汽车上加装了一套电能驱动系统，发动机和电动机均可以单独驱动车辆 ，也可以同时驱动车辆，当动力电池动力不足时，发动机还可以带动电动机反转作为发电机给动力电池充电。由于并联式结构只有一个电动机，因此无法实现混合动力模式为动力电池充电。
并联式混合动力系统
纯电动模式（发动机不工作，主要在中低速使用）
发动机工作模式（发动机驱动车辆同时向动力电池充电，主要在中高时工作）
混合动力模式（发动机和电动机同时工作，主要在告速和大负荷时工作）
并联结构主要有以下模式：
混合动力汽车类型特点
串联式混合动力系统（增程式混合动力汽车）
混联式在并联式结构上加装了一个发电机，发动机和电动机可以协同驱动车辆行驶，发动机和电动机可以单独驱动车辆行驶，发动机还可以带动发电机为动力电池充电。
混联式混合动力系统
纯电动工作模式
纯油工作模式
混合动力模式-充电模式（发动机可以同时驱动车辆和向动力电池充电）
混联结构主要有以下模式：
混合动力汽车类型特点
油电混合动力汽车
轻度
混合动力汽车
中度
混合动力汽车
重度
混合动力汽车
3、分类：2）按依赖电能程度不同分类
混合动力汽车类型特点
油电混合动力汽车
微度混合动力，在传统内燃机上增加了一个快速启动电机，改电机用来控制发动机的启动和停止，这种控制系统可以实现发动机的停机（怠速停机功能)，从而降低了怠速时发动机油耗和排放。通常节油可达5%左右
注：由于轻度混合动力汽车电机并没有为汽车行驶提供持续的动力，因此不属于真正的混合动力汽车
微度度混合动力汽车---BSG
混合动力汽车类型特点
油电混合动力汽车
轻度混合动力采用了集成启动电机，与微度混合动力汽车相比，除了能够实现电动发电
控制发动机启停，还有以下功能
1）减速和制动工况能量回收功能
2）在行驶过程中，发动机等速运转，发动机产生的能量可以在驱动和发电机充电需求之间进行调节。
通常节油可达10%左右
轻度混合动力汽车---ISG
混合动力汽车类型特点
油电混合动力汽车
中度混合动力汽车与ISG系统相比采用高压电机（功率较大可达20KW左右），同时还增加了一个功能：汽车在加速和大负荷时工况时，电动机可以辅助发动机驱动车辆，从而补充发动机在高速时动力不足，更好提高整车的性能。通常节油可达20%左右
注：本田旗下Accond和Civic都属于这种系统
中度度混合动力汽车
混合动力汽车类型特点
油电混合动力汽车
重度混合动力汽车是指发动机或电机动力源可以独立驱动车辆行驶，也可以同时驱动车辆行驶，同时电机功率占发动机额定功率40%以上。
重度混合动力汽车采用272---650V高压启动电机，属于真正混合动力汽车，称为混合动力汽车主要发展方向。
注：丰田Prius，比亚迪（秦、宋、唐）
重度度混合动力汽车
混合动力汽车类型特点
油电混合动力汽车
3、分类
3）按充电形式不同分类
不可插电式混合动力汽车
可插电式混合动力汽车
可插电式对电能依赖更强，主要以电能作为动力源，内燃机作为辅助或备用动力装置，是目前主流向纯电动汽车发展过渡最佳技术方案
插电式混合动力系统和全混合动力系统基本相似，但电池内部的容量更大，可以通过外接电源为电池充电，其特点在市区短途行驶时有电池驱动电动机实现纯电动模式，尽量减少内燃机的启动，较全混合动力系统相比纯电动模式更优先，因此实现了更好的节油和排放要求
注：插电式混合动力汽车通常配备车载充电器，可以选择慢充或快充
比亚迪F3DM（双模电动车）
01
02
03
04.
纯电动汽车类型及特点
纯电动汽车类型及特点
纯电动汽车
1、定义
纯电动汽车是指完全利用车载电源作为动力，用电机驱动行驶，符合道路交通、安全法规各项要求的车辆。
1）优点
零排放、环境污染小、噪音低、能源利用率高（节能）
2）缺点
续驶里程短、成本高、动力电池寿命短、充电时间长、维护费用高
2、优缺点
纯电动汽车类型及特点
3、控制原理
1、定义
纯电动汽车上的具体任务是：在驾驶员操纵控制下，动力电池组的电能转化为电机的动能驱动车辆，并在车辆制动时把车辆的动能再生为电能反馈到动力电池中以实现车辆的再生制动。
控制电路
控制器
电源变换器
直流电源
电动机
纯电动汽车类型及特点
4、结构组成
纯电动汽车功能总成主要有
能源系统、电机驱动系统、辅助系统三部分组成
1）能源系统主要有动力电池、能量管理系统构成
2）电机驱动系统主要有整车控制器、电机控制器、驱动电机和机械传动装置构成
3）辅助系统主要有功率控制单元、空调控制单元和辅助电源构成
动力电池组
动力电池组为纯电动汽车提供能量，其体积、比能量、比功率、充放电循环寿命直接影响整车的行驶性能
注：目前动力电池主要采用铅酸电池、镍镉电池、镍氢电池、锂离子电池，同时超级电容、飞轮电池也作为动力电池提供充分的电能
纯电动汽车类型及特点
纯电动汽车
驱动电机及控制器
驱动电机是将电源的电能转化为机械能，主要有定子和转子组成。
电机控制器可以高效、可控的对驱动电机的转速和力矩进行控制
整车控制器功能
整车控制器是纯电动汽车运行的核心部件，担负整车驱动控制、能量管理、整车安全、故障诊断和信息处理等功能
纯电动汽车控制系统主要对电池组和驱动电机加以控制，可以根据车辆行驶工况的变化对驱动电机功率、转矩和转速进行控制，通常采用功率表、电压表、电流表和温度表等仪表进行显示。
注：整车控制器软件部分（控制策略）是整车控制器的核心
05.
燃料电池汽车类型及特点
燃料电池汽车类型及特点
燃料电池汽车FCEV
1、定义
燃料电池汽车是指以氢气、甲醇等作为燃料，通过化学反应产生电流，并通过电机驱动车辆，其核心元件为燃料电池。
注：燃料电池是一种能够持续通过氧化还原反应，将化学能转化为电能的能量转化装置在工作时向电池内输入燃料和氧化剂，燃料电池就会不断提高电能
2、优缺点
1）优点
能量转化高、排放少、性能接近内燃机、结构简单运行平稳
2）缺点
能量转化高、排放少、性能接近内燃机、结构简单运行平稳
燃料电池汽车类型及特点
燃料电池汽车FCEV
燃料电池
驱动电机
传动装置
纯燃料电池汽车是指只要燃料电池一个动力源，所有功率和负荷都有燃料电池承担，由于燃料电池无法充电，因此无法实现制动能量回收
燃料电池汽车类型及特点
燃料电池汽车FCEV
燃料电池与辅助蓄电池联合驱动汽车是指燃料电池为主动力源，辅助蓄电池为辅助动力源，工作时共同联合协同为驱动电机提供电能，在减速是可以实现制动能量回收
燃料电池
驱动电机
传动装置
辅助电池
燃料电池汽车类型及特点
燃料电池汽车FCEV
燃料电池与超级电容联合驱动汽车是指超级电容充分电效率高，能量损失少，在实现制动能量回收方面更有优势
燃料电池
驱动电机
传动装置
辅助电池
超级电容
燃料电池汽车类型及特点
燃料电池结构原理
燃料电池汽车主要包括燃料电池系统、电机、蓄电池（超级电容)等部件组成，在工作时燃料电池与动力电池共同为电机提供电能，驱动车辆行驶，在减速或制动时，驱动电机转为发电机向动力电池充电进行能量回收。
01
注：与之前不同的是燃料电池只要不断供应燃料（氢或其他燃料），与大气中氧发生化学反应，就可以不断的产生电能，燃料电池控制模块对燃料电池的压力、温度和反应的速度不断的进行控制和调节，并对产生的排放Co2、H2O、CO进行处理
02
