劳动技术学科

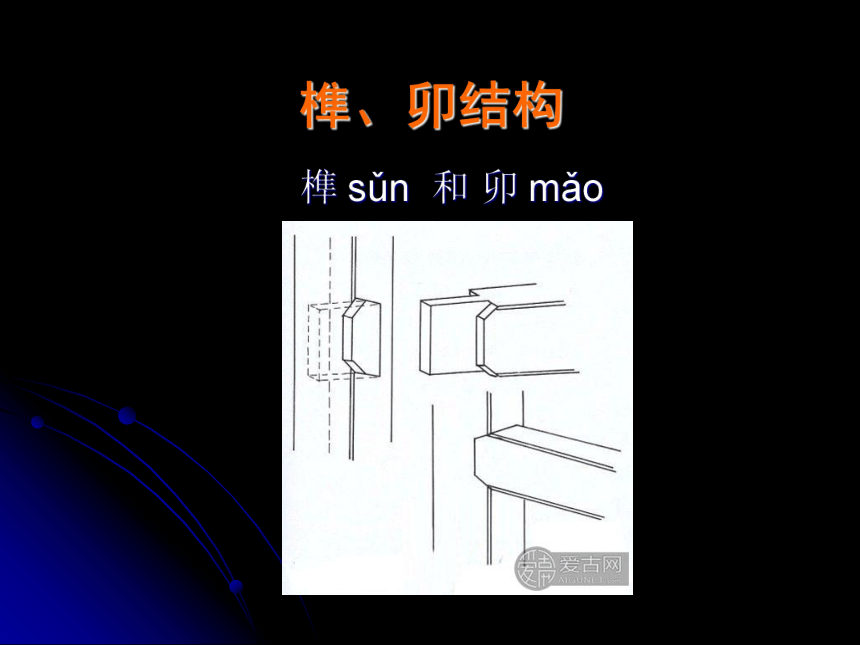

榫、卯结构
榫 sǔn 和 卯 mǎo

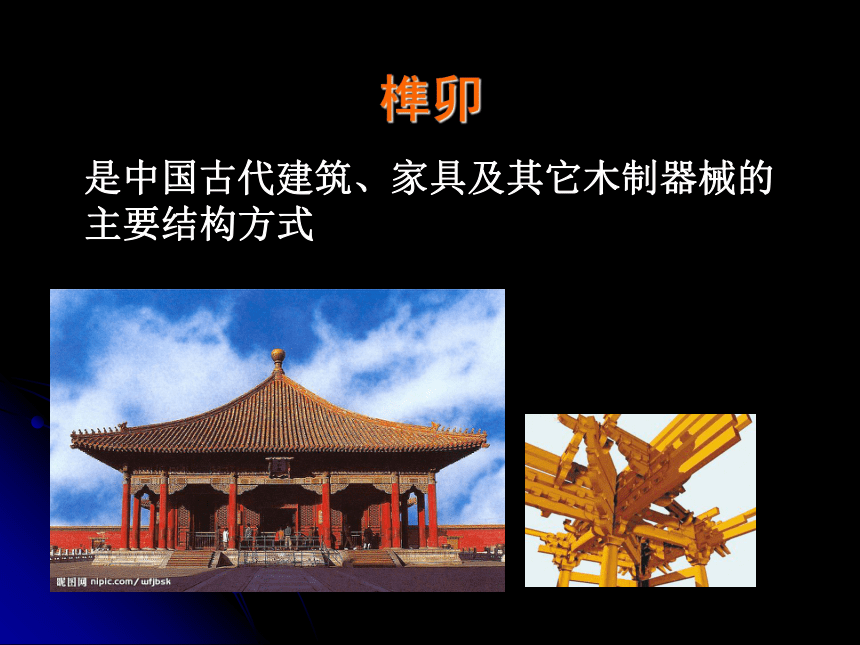

榫卯
是中国古代建筑、家具及其它木制器械的主要结构方式
历史有6000~7000年，河姆渡遗址，人们发现了大量榫卯结构的木质构件，河姆渡干栏式房屋的建造上，有凸型方榫、圆榫、双层凸榫、燕尾榫以及企口榫等。

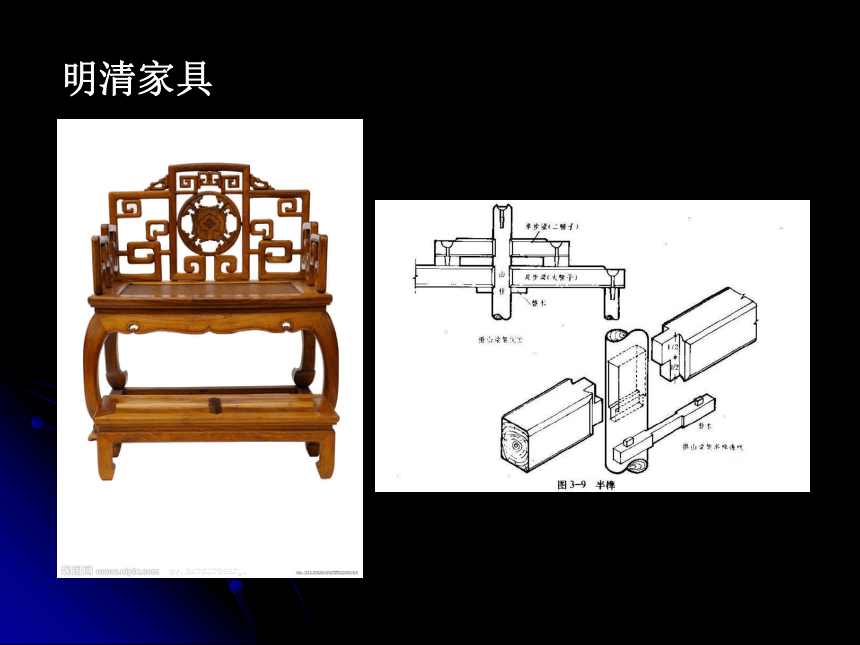

明清家具

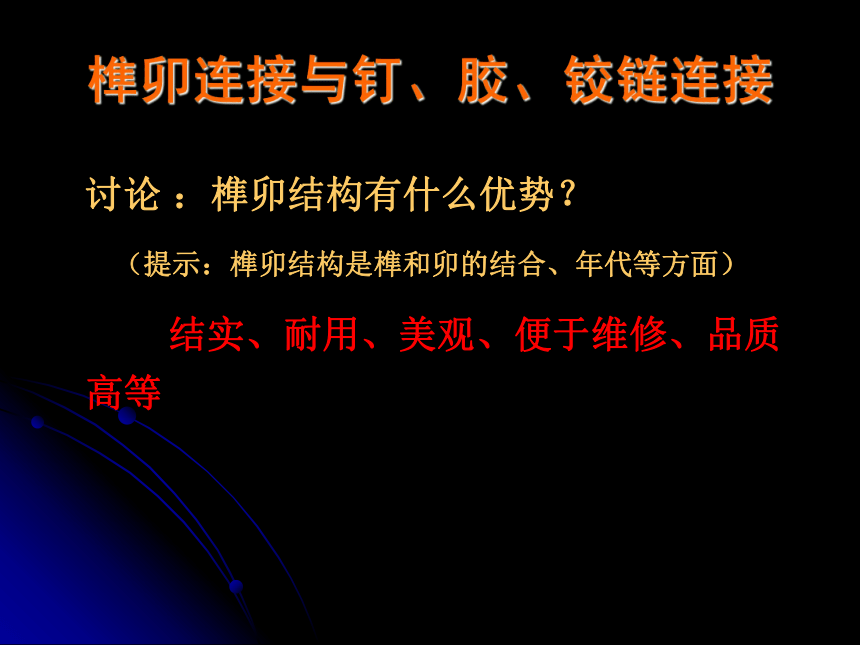

榫卯连接与钉、胶、铰链连接
讨论 ：榫卯结构有什么优势？P12
（提示：榫卯结构是榫和卯的结合、年代等方面）
结实、耐用、美观、便于维修、品质高等

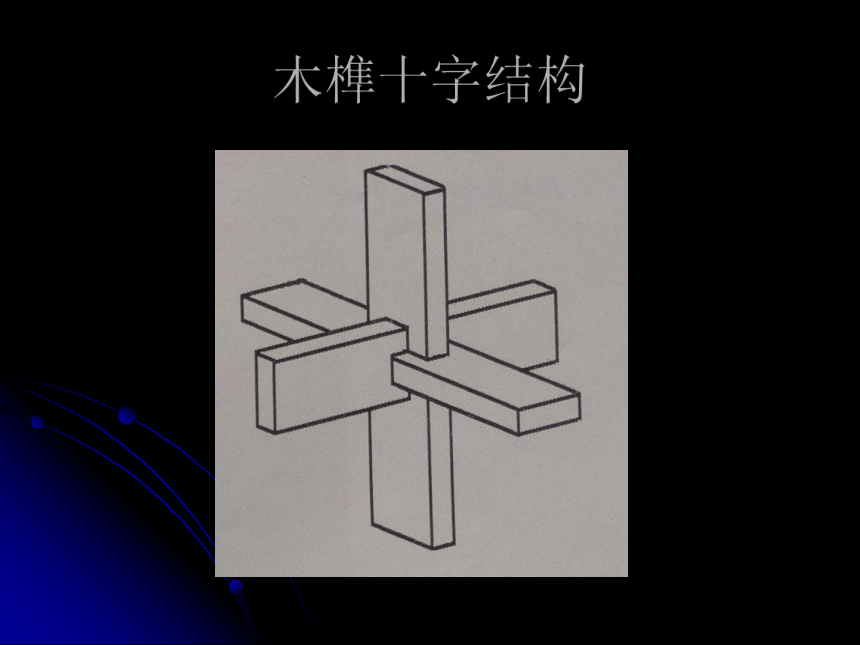

木榫十字结构（P39）
P39 木榫十字结构

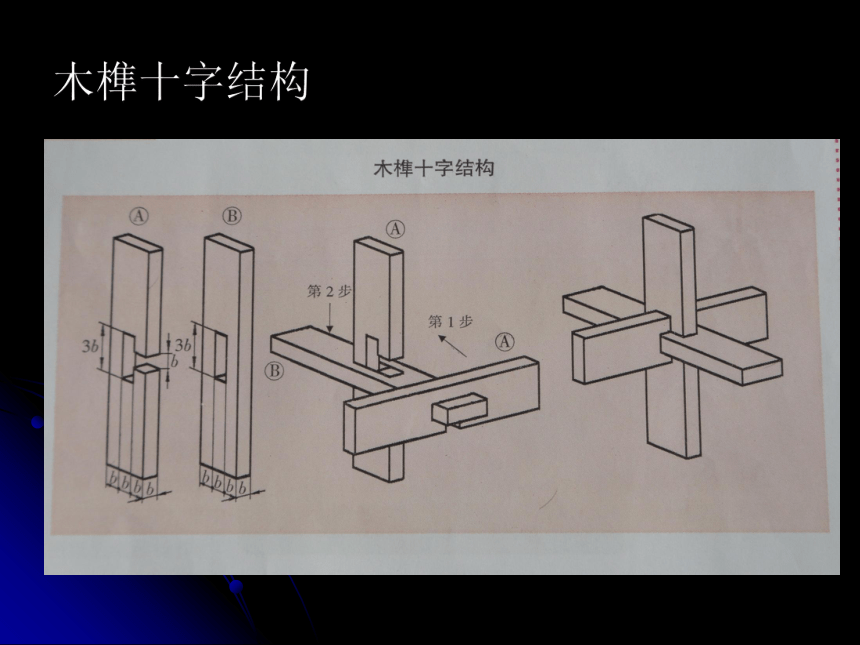

木榫十字结构零件图
木榫十字结构零件图
观察，A、B分别需要几块
A:2块
B:1块
A和B有什么异同处？
b和3b的数值是多少？
与这块材料的什么有关？
（b =8mm）
b*3b大小的孔在什么位置？
长度和宽度的正中间。
画线
画线 方法一
画线 方法二
画线 方法三
8*24(mm)榫孔
1）钻孔数量：
1、2、3、4、5、？
2）钻孔位置：
轮廓线外、线上、线内？
线内位置：任意点、中心点、四条边的中点？
对角点
8*24(mm)榫孔 线外
8*24(mm)榫孔 线上
8*24(mm)榫孔 线内侧
8*24(mm)榫孔
谢谢！
榫卯连接与钉、胶、铰链连接
讨论 ：榫卯结构有什么优势？
（提示：榫卯结构是榫和卯的结合、年代等方面）
结实、耐用、美观、便于维修、品质高等
木榫十字结构
木榫十字结构
