一．选择题（共9小题）
1．（2021?黑龙江）下列电路中电压表测量R2两端电压，且电路连接正确的是（　　）
A． B．
C． D．
2．（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
3．（2021?广东模拟）如图所示的电路中，若在闭合开关S后，两只灯泡都能发光，应在图甲、乙两处连入的元件是（　　）
A．甲是电压表，乙是电池
B．甲是电池，乙是电流表
C．甲是电流表，乙是电池
D．甲是电压表，乙是电流表

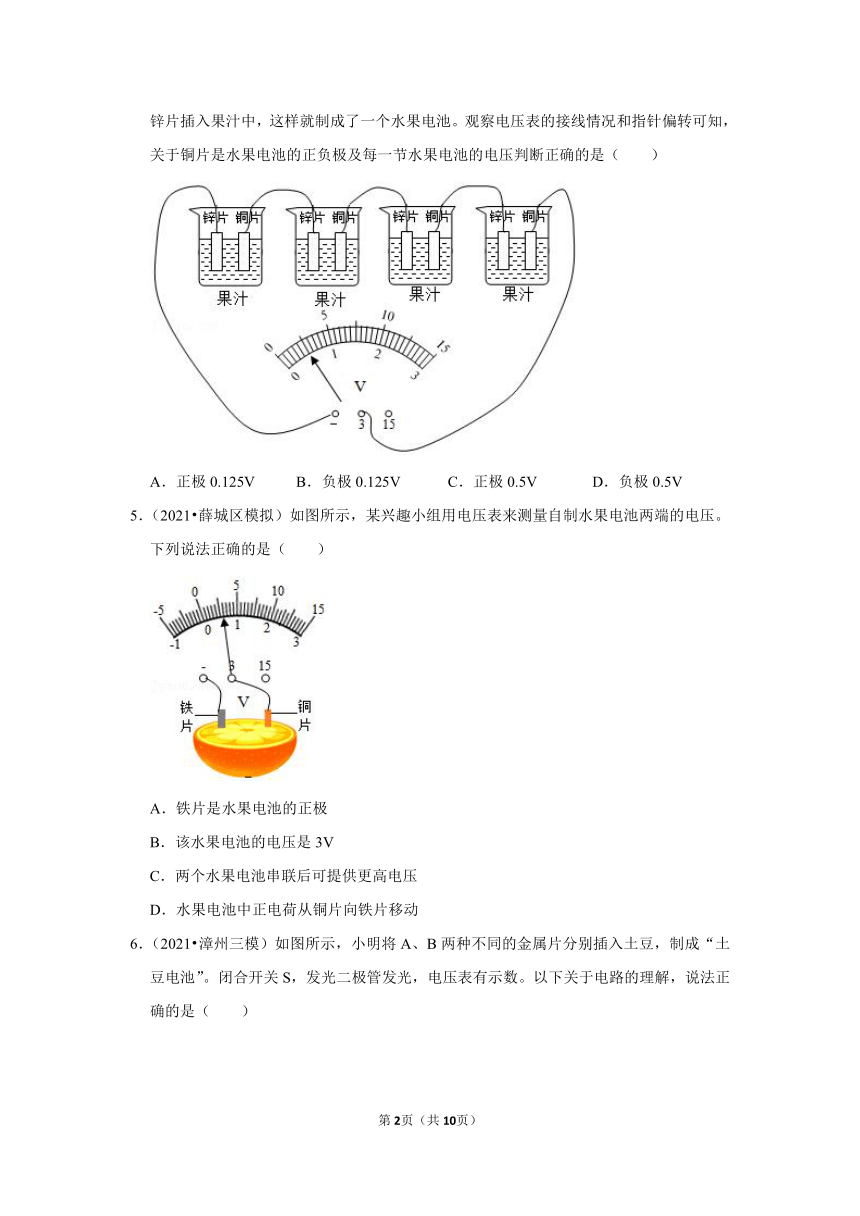

4．（2021?渝中区模拟）如图，某中学的物理课外活动组在容器中加入果汁，然后将铜片和锌片插入果汁中，这样就制成了一个水果电池。观察电压表的接线情况和指针偏转可知，关于铜片是水果电池的正负极及每一节水果电池的电压判断正确的是（　　）
A．正极0.125V B．负极0.125V C．正极0.5V D．负极0.5V
5．（2021?薛城区模拟）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动

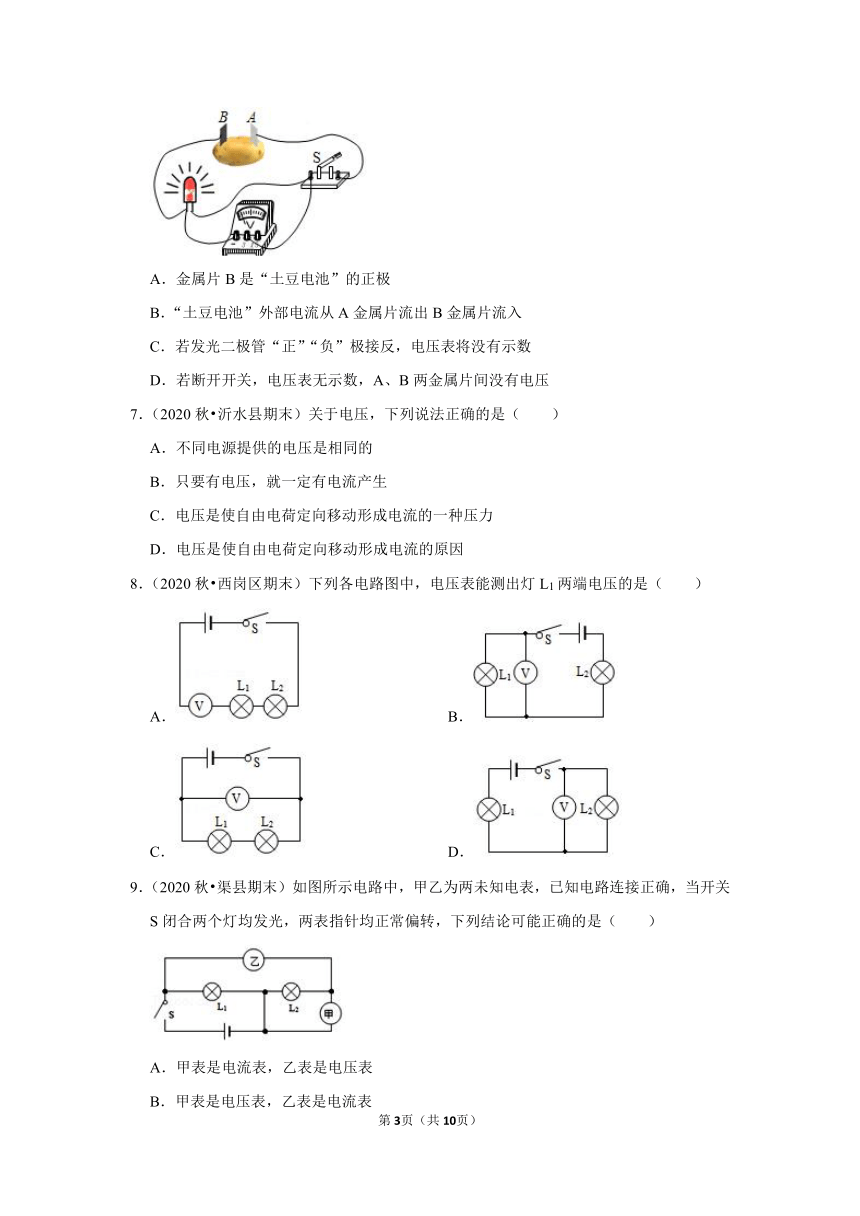

6．（2021?漳州三模）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从A金属片流出B金属片流入
C．若发光二极管“正”“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间没有电压
7．（2020秋?沂水县期末）关于电压，下列说法正确的是（　　）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
8．（2020秋?西岗区期末）下列各电路图中，电压表能测出灯L1两端电压的是（　　）
A． B．
C． D．
9．（2020秋?渠县期末）如图所示电路中，甲乙为两未知电表，已知电路连接正确，当开关S闭合两个灯均发光，两表指针均正常偏转，下列结论可能正确的是（　　）
A．甲表是电流表，乙表是电压表
B．甲表是电压表，乙表是电流表
C．甲、乙两表都是电流表
D．甲、乙两表都是电压表
二．填空题（共4小题）
10．（2021?阜新）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 　 　表，乙是 　 　表（均选填“电流”或“电压”）
11．（2021?张家界模拟）教室里的电灯与电脑是　 　联的。小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的　 　极。
12．（2020秋?都江堰市期末）如图所示的电表，闭合开关前指针如图所示，其原因是　 　；纠正错误后，闭合开关后，指针又指到如图所示，则此时电表读数为　 　V。
13．（2020秋?安庆期末）如图甲所示电路，电压表测的是　 　两端的电压。若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L2两端的电压是　 　V。
三．实验探究题（共2小题）

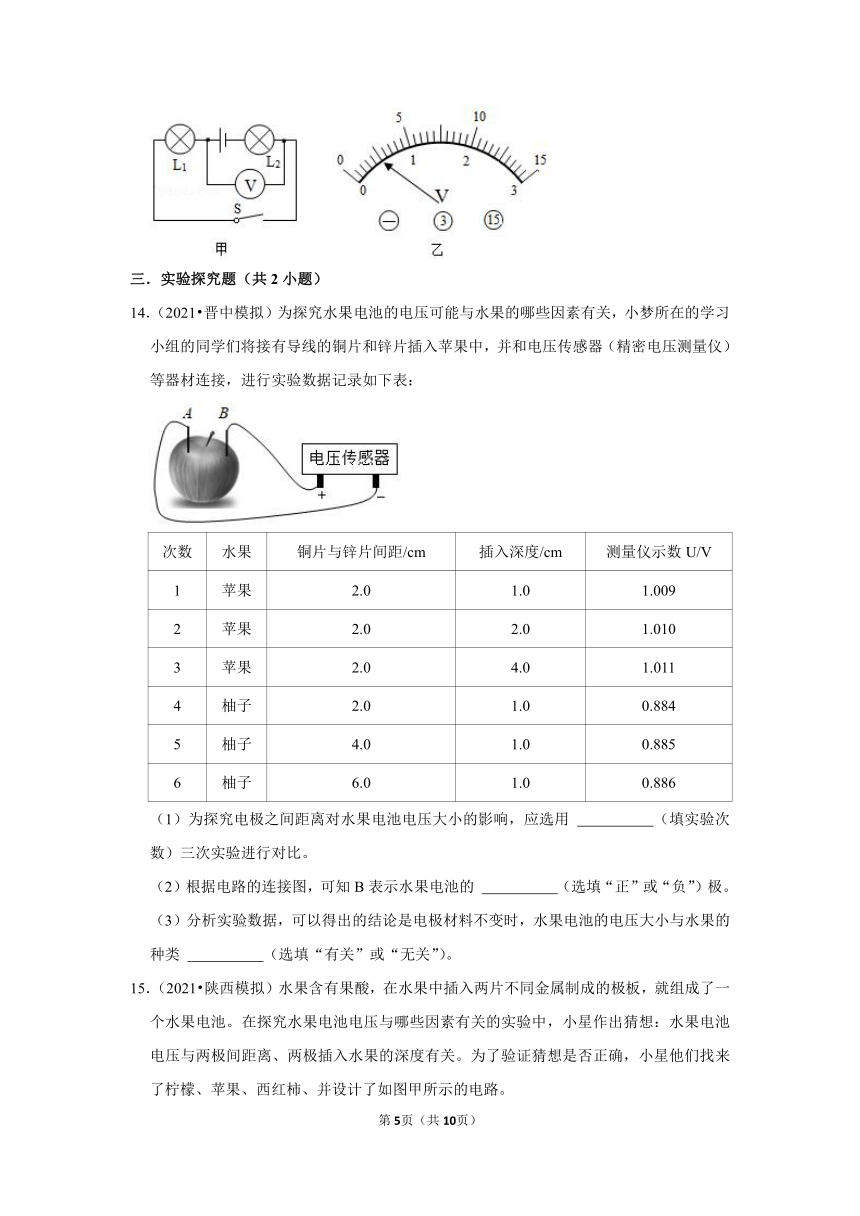

14．（2021?晋中模拟）为探究水果电池的电压可能与水果的哪些因素有关，小梦所在的学习小组的同学们将接有导线的铜片和锌片插入苹果中，并和电压传感器（精密电压测量仪）等器材连接，进行实验数据记录如下表：
次数 水果 铜片与锌片间距/cm 插入深度/cm 测量仪示数U/V
1 苹果 2.0 1.0 1.009
2 苹果 2.0 2.0 1.010
3 苹果 2.0 4.0 1.011
4 柚子 2.0 1.0 0.884
5 柚子 4.0 1.0 0.885
6 柚子 6.0 1.0 0.886
（1）为探究电极之间距离对水果电池电压大小的影响，应选用 　 　（填实验次数）三次实验进行对比。
（2）根据电路的连接图，可知B表示水果电池的 　 　（选填“正”或“负”）极。
（3）分析实验数据，可以得出的结论是电极材料不变时，水果电池的电压大小与水果的种类 　 　（选填“有关”或“无关”）。
15．（2021?陕西模拟）水果含有果酸，在水果中插入两片不同金属制成的极板，就组成了一个水果电池。在探究水果电池电压与哪些因素有关的实验中，小星作出猜想：水果电池电压与两极间距离、两极插入水果的深度有关。为了验证猜想是否正确，小星他们找来了柠檬、苹果、西红柿、并设计了如图甲所示的电路。
（1）该实验中是通过 　 　来判断两个电极的正负；你认为还可以使用 　 　（填写一种实验器材）来判断。
（2）①实验得到的数据如表所示，第4次实验时电压表示数如图乙所示，为 　 　V。
实验次数 水果种类 电极材料 电极间距离/cm 插入的深度/cm 电压/V
1 柠檬 铜﹣铁 2 2 0.52
2

3 2 0.46
3

4 2 0.40
4

4 3
5

4 4 0.50
比较第 　 　次实验数据可以得出：在其它条件不变时，金属片插入越深，水果电池两端的电压越大。
②由实验数据还可以得出：　 　。
（3）你认为水果电池电压还与 　 　因素有关（写出一种猜想即可），并简单写出你的验证方案：　 　。
参考答案与试题解析
一．选择题（共9小题）
1．【解答】解：
A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；
B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；
C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；
D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。
故选：D。
2．【解答】解：由图知道电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路的电流几乎为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理知道，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，故只有C符合题意。
故选：C。
3．【解答】解：A、如果甲是电压表，乙是电池，则甲就与L1串联，L1就相当于断路，不发光，故A不符合题意；
B、如果甲是电池，乙是电流表，乙就会将L2短路，L2就不会发光，故B不符合题意；
C、如果甲是电流表，乙是电池，两灯泡并联，甲电流表与灯泡L1串联，闭合开关后，两只灯泡都能发光，故C符合题意；
D、如果甲是电压表，乙是电流表，图中没有电源，两灯泡不可能发光，故D不符合题意。
故选：C。
4．【解答】解：根据图示可知，铜片与电压表的正接线柱相连，因此铜片为水果电池的正极；电压表的量程为0～3V，分度值为0.1V，示数为0.5V，所以每一节水果电池的电压为：。
故选：A。
5．【解答】解：
A、图中电压表的指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连，其负接线柱与电源的负极相连，因此铜片为水果电池的正极，铁片为水果电池的负极，故A错误；
B、由图知电压表的量程为0～3V，分度值为0.1V，则水果电池的电压为0.6V，故B错误；
C、两节电池串联时，总电压等于各个电池电压之和，所以两个相同水果电池串联后可提供更高电压，故C正确；
D、水果电池中负电荷是从正极流向负极，即从铜片向铁片移动，正电荷是从负极流向正极，即从铁片向铜片移动，故D错误。
故选：C。
6．【解答】解：
AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极，故A错误，B正确；
C、若发光二极管“正”“负”极接反，电路中无电流，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D错误。
故选：B。
7．【解答】解：电压是使电路中电荷发生定向运动形成电流的原因，电压不是压力；电源是提供电压的装置，不同的电源，电路两端的电压不同；要使电路中有电流，则必须满足两个条件：有电源，且电路是通路，故ABC错误，D正确。
故选：D。
8．【解答】解：
A、由图知，两灯串联，电压表串联在电路中，测的是电源电压，电路连接错误，故A不符合题意；
B、由图知，开关闭合后，两灯串联，电压表与L1并联，所以电压表测的是L1两端的电压，电路连接正确，故B符合题意；
C、由图知，开关闭合后，两灯串联，电压表并联到电源的两端，所以电压表测的电源的电压，故C不符合题意；
D、由图知，开关闭合后，两灯串联，电压表与L2并联，所以电压表测的是L2两端的电压，故D不符合题意。
故选：B。
9．【解答】解：由电路图可知，若甲为电流表，则L2会短路，故甲只能为电压表；
若乙为电压表，L2所在的支路断路，因此乙只能为电流表；
此时L1、L2并联，电流表乙测L2支路的电流，电压表甲测L2两端的电压。
故选：B。
二．填空题（共4小题）
10．【解答】解：闭合开关S后，两个灯泡都能发光；若乙是电流表，则灯泡L2会被短路，所以乙是电压表，甲与灯泡L2串联，为电流表，则两个灯泡组成并联电路。
故答案为：电流；电压。
11．【解答】解：教室里的电灯与电脑工作时互不影响，是并联的；
当指针向左偏转时，说明电压表的正负极是反接的，故可判断铜片是土豆电池的正极。
故答案为：并；正。
12．【解答】解：
闭合开关前，指针指在如图位置，是因为电压表指针没有调零；
指针调零后，图示电压表使用的是0～15V量程，一个大格为5V，分为10个小格，每一个小格为0.5V，对应的分度值为0.5V，指针在第四个小格，示数为0.5V×4＝2V。
故答案为：指针没有调零；2.
13．【解答】解：
（1）如图甲所示，小灯泡L1、L2是串联连接的，电压表V与灯泡L1并联，测量的是L1两端的电压；
（2）由于电源电压为3V，故电压表应该使用0﹣3V的量程，每一个大格代表1V，每一个小格代表0.1V，其示数是0.5V，即L1两端的电压是0.5V，
由串联电路的电压规律可知，L2两端的电压：U2＝U﹣U1＝3V﹣0.5V＝2.5V。
故答案为：L1；2.5。
三．实验探究题（共2小题）
14．【解答】解：（1）探究电极之间距离对水果电池电压大小的影响时，需要控制水果的种类相同、插入电极的深度相同，改变电极之间的距离，所以需要对比4、5、6的实验数据；
（2）由图知，B与电压传感器的正极相连，说明B表示水果电池的正极；
（3）根据1、4的数据可知，水果的种类不相同，插入电极的深度和电极之间的距离相同，电压不相同，这表明电压大小与水果的种类有关。
故答案为：（1）4、5、6；（2）正；（3）有关。
15．【解答】解：（1）如果实验前不知道水果电池的正负极，可以使用电压表来判断，还可以使用电流表（或发光二极管）来判断；
（2）根据图乙可知，电压表量程为0～3V，分度值为0.1V，示数为0.45V；
实验结论是“在其它条件不变时，金属片插入越深，水果电池两端的电压越大”，分析实验数据可知，表中3、4、5的水果种类、电极材料和电极间距离不变，插入的深度改变；分析表中1、2、3的数据，水果种类、电极材料和插入的深度，电极间距离改变，所以可得结论：在其它条件不变时，金属片电极间距离越大，水果电池两端的电压越小。
（3）由表格可得猜想，水果电池电压还与极板的材料（水果的种类）因素有关；如验证水果电池的电压与极板材料的关系，可以在水果中插入不同金属制成的极板，保持其它条件不变，用电压表直接测量两块极板之间的电压，验证猜想是否正确。
故答案为：（1）电压表；电流表（或发光二极管、小磁针等）；（2）3、4、5；在其它条件不变时，金属片电极间距离越大，水果电池两端的电压越小；（3）极板的材料；在水果中插入不同金属制成的极板，保持其它条件不变，用电压表直接测量两块极板之间的电压。
