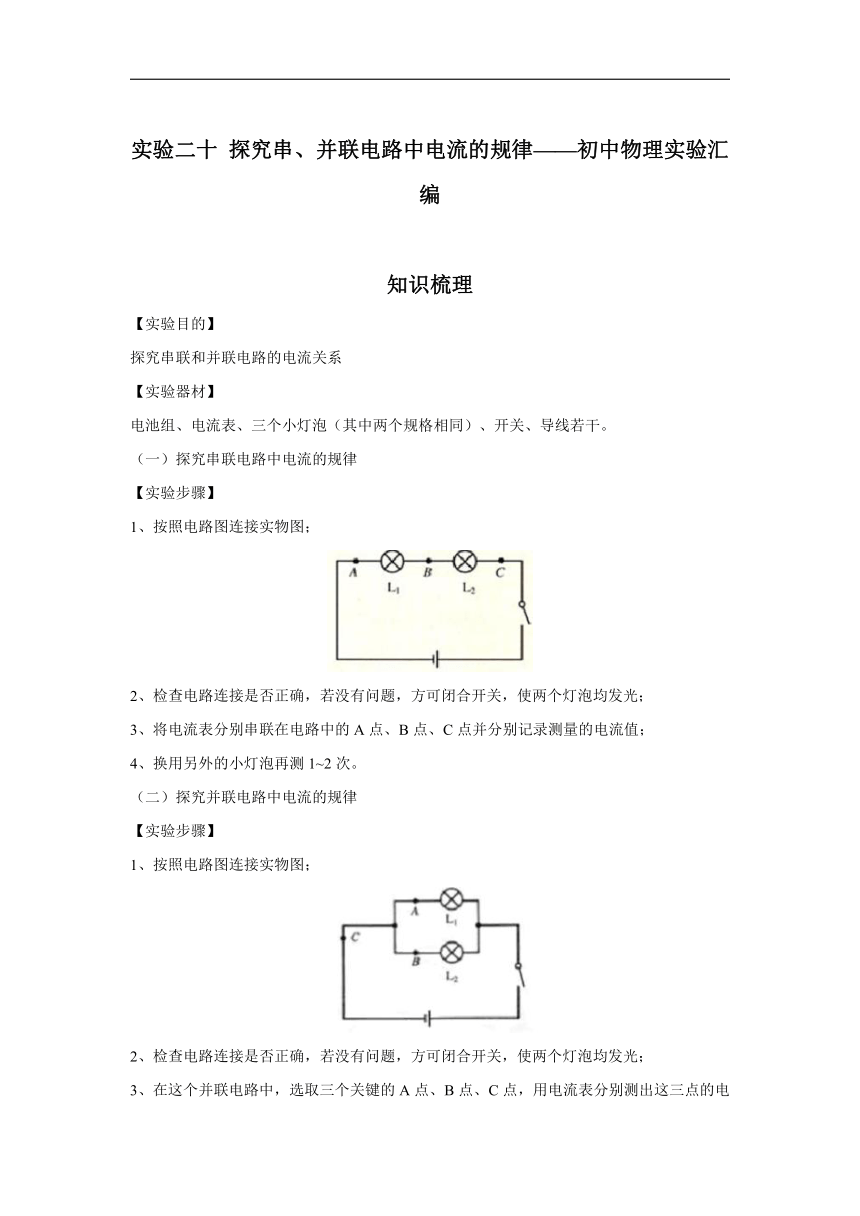

实验二十
探究串、并联电路中电流的规律——初中物理实验汇编
知识梳理
【实验目的】
探究串联和并联电路的电流关系
【实验器材】
电池组、电流表、三个小灯泡（其中两个规格相同）、开关、导线若干。
（一）探究串联电路中电流的规律
【实验步骤】
1、按照电路图连接实物图；
2、检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光；
3、将电流表分别串联在电路中的A点、B点、C点并分别记录测量的电流值；
4、换用另外的小灯泡再测1~2次。
（二）探究并联电路中电流的规律
【实验步骤】
1、按照电路图连接实物图；
2、检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光；
3、在这个并联电路中，选取三个关键的A点、B点、C点，用电流表分别测出这三点的电流，并分别记录测量的电流值；
4、换用另外的小灯泡再测1~2次。

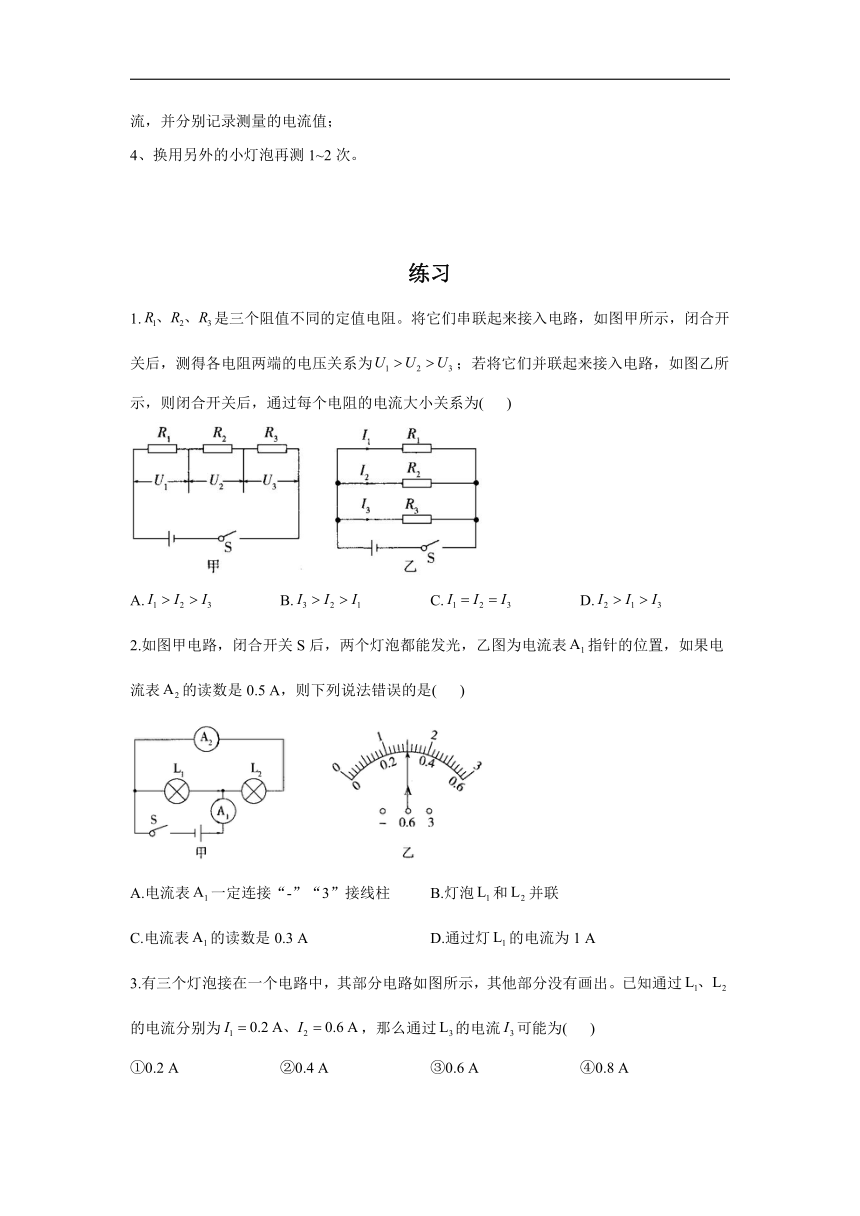

练习
1.是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(
)
A.
B.
C.
D.
2.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表指针的位置，如果电流表的读数是0.5
A，则下列说法错误的是(
)
A.电流表一定连接“-”“3”接线柱
B.灯泡和并联
C.电流表的读数是0.3
A
D.通过灯的电流为1
A

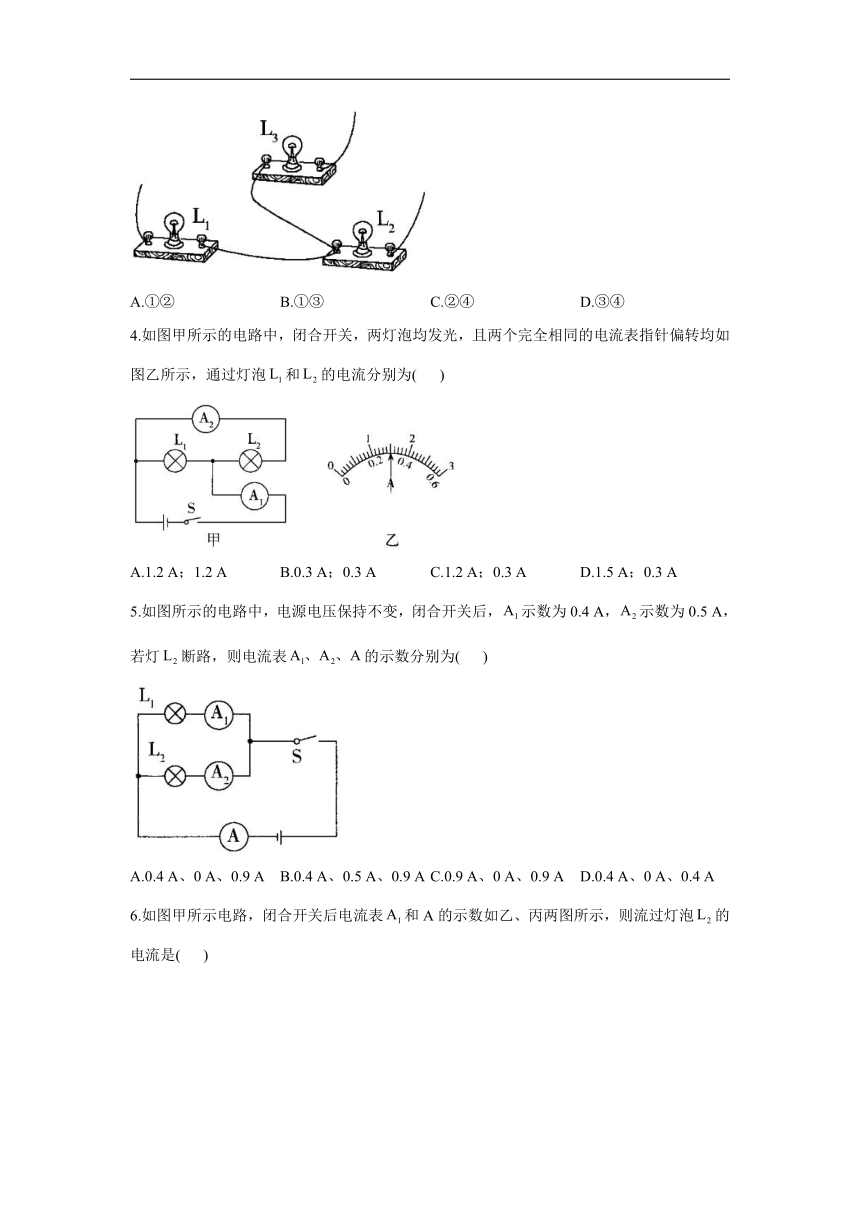

3.有三个灯泡接在一个电路中，其部分电路如图所示，其他部分没有画出。已知通过的电流分别为，那么通过的电流可能为(
)
①0.2
A
②0.4
A
③0.6
A
④0.8
A
A.①②
B.①③
C.②④
D.③④
4.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为(
)
A.1.2
A；1.2
A
B.0.3
A；0.3
A
C.1.2
A；0.3
A
D.1.5
A；0.3
A
5.如图所示的电路中，电源电压保持不变，闭合开关后，示数为0.4
A，示数为0.5
A，若灯断路，则电流表的示数分别为(
)
A.0.4
A、0
A、0.9
A
B.0.4
A、0.5
A、0.9
A
C.0.9
A、0
A、0.9
A
D.0.4
A、0
A、0.4
A
6.如图甲所示电路，闭合开关后电流表和A的示数如乙、丙两图所示，则流过灯泡的电流是(
)
A.0.52
A
B.1.1
A
C.0.58
A
D.1.62
A
7.两个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”，所接电路图如图甲所示。
（1）第一小组的同学实验时，发现电流表指针偏转角度比小，如图乙所示，他们由此判断“串联电路中各处的电流不相等”。判断错误的原因是_________。
（2）第二小组的同学实验时最好选择两个规格________（选填“相同”或“不相同”）的小灯泡。闭合开关后发现灯发光，不发光。同学们有以下猜想：①的灯丝断了；②的灯座被短路。以上猜想中正确的有_______（填序号）。
8.用如图所示的电路探究并联电路中电流的关系。
（1）闭合开关，发现亮，而不亮。小易认为不亮的原因是短路，你认为他的判断是_______（选填“正确”或“错误”）的。
（2）小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其他都不变。这样连接的目的是测_______中的电流（选填“干路”“”或“”），他的做法是否可行_______，理由是_______。
（3）小易将实验数据记录在表中，分析表中数据，可得出的结论是_______。
电流表的测量对象
电流表的示数
所在的支路
0.30
所在的支路
0.20
干路
0.50
（4）实验存在的不足之处是________，改进的措施是________。
答案以及解析
1.答案：B
解析：题图甲中三个电阻串联，串联电路各处的电流相等，根据欧姆定律，因，故；在题图乙中，三个电阻并联，根据并联电路各支路两端电压相等，由欧姆定律，得，B正确。
2.答案：C
解析：由题图甲知，两灯并联，电流表测干路电流，电流表测中的电流，故B正确；因为并联电路中干路电流等于各支路电流之和，且电流表示数是0.5
A，由题图乙知，电流表应选择0~3
A量程，示数为1.5
A，故A正确，C错误；通过的电流，故D正确。
3.答案：C
解析：由图可知，三个灯泡接在一个电路中，有可能是：并联，在干路上，根据并联电路的电流特点可知，通过的电流可能为；并联，在干路上，根据并联电路的电流特点可知，通过的电流可能为；由题图中部分电路图可以看出，三个灯泡不可能是纯并联或纯串联，故①③不可能，②④可能。
4.答案：C
解析：分析电路可知，两灯并联，电流表测的是干路电流，电流表测的是所在支路的电流；由于并联电路中干路电流等于各支路电流之和，所以电流表选择的量程是0~3
A，分度值为0.1
A，所以电流表的示数为，即干路电流为1.5
A；电流表选择的量程是0~0.6
A，分度值是0.02
A，所以电流表的示数为，即通过灯的电流为0.3
A；那么通过灯的电流大小为：。
5.答案：D
解析：两灯并联，电流表分别测通过的电流，电流表A测干路电流。若灯断路，则的示数为0，电路为的简单电路，电流表和A均测通过的电流，并联电路各支路互不影响，即通过的电流大小不变，故、A的示数均为0.4
A，则电流表、、A的示数分别为0.4
A、0
A、0.4
A，只有D正确。选D。
6.答案：C
解析：由题图甲可知，闭合开关后，灯泡和并联，电流表A测量干路中的电流，电流表测量中的电流；由图可知，乙中电流表指针偏转角度大于丙中电流表指针偏转角度，故电流表A（丙图所示）量程为0~3
A，故示数为1.1
A，电流表（乙图所示）量程为0~0.6
A，因此电流表的示数为0.52
A；根据并联电路的电流特点可知，流过灯的电流大小，故选C。
7.答案：（1）两个电流表所选的量程不一致
（2）不相同；②
解析：（1）串联电路中各处的电流是相等的，当出现电流表指针偏转角度比小时，说明没有注意观察所选电流表的量程，故判断错误的原因是两个电流表所选的量程不一致。
（2）为得出普遍性规律，第二小组的同学实验时最好选择两个规格不相同的小灯泡；若灯的灯丝断了，电路会断路，灯泡也不发光，故①错误；若灯的灯座短路，灯发光，不发光，故②正确。
8.答案：（1）错误
（2）；不可行；电流表的正、负接线柱接反了
（3）并联电路中干路电流等于各支路电流之和
（4）实验次数太少，结论具有偶然性；更换规格不同的灯泡，进行多次测量
解析：（1）由题图知，两灯并联，闭合开关，发现灯泡一个亮一个不亮，不亮的灯泡一定不是短路，若短路，两个灯泡会同时短路，都不发光，所以故障为灯泡断路，他的判断错误；
（2）将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其他都不动，这时电流表与灯泡串联，但电流表的正、负接线柱接反了，故不可行；
（3）由表中数据知，，故可以得出并联电路中干路电流等于各支路电流之和；
（4）根据表格中的数据可知，只进行了一次实验，实验次数太少，结论具有偶然性，为了获得普遍的规律，应更换规格不同的灯泡，进行多次测量。
