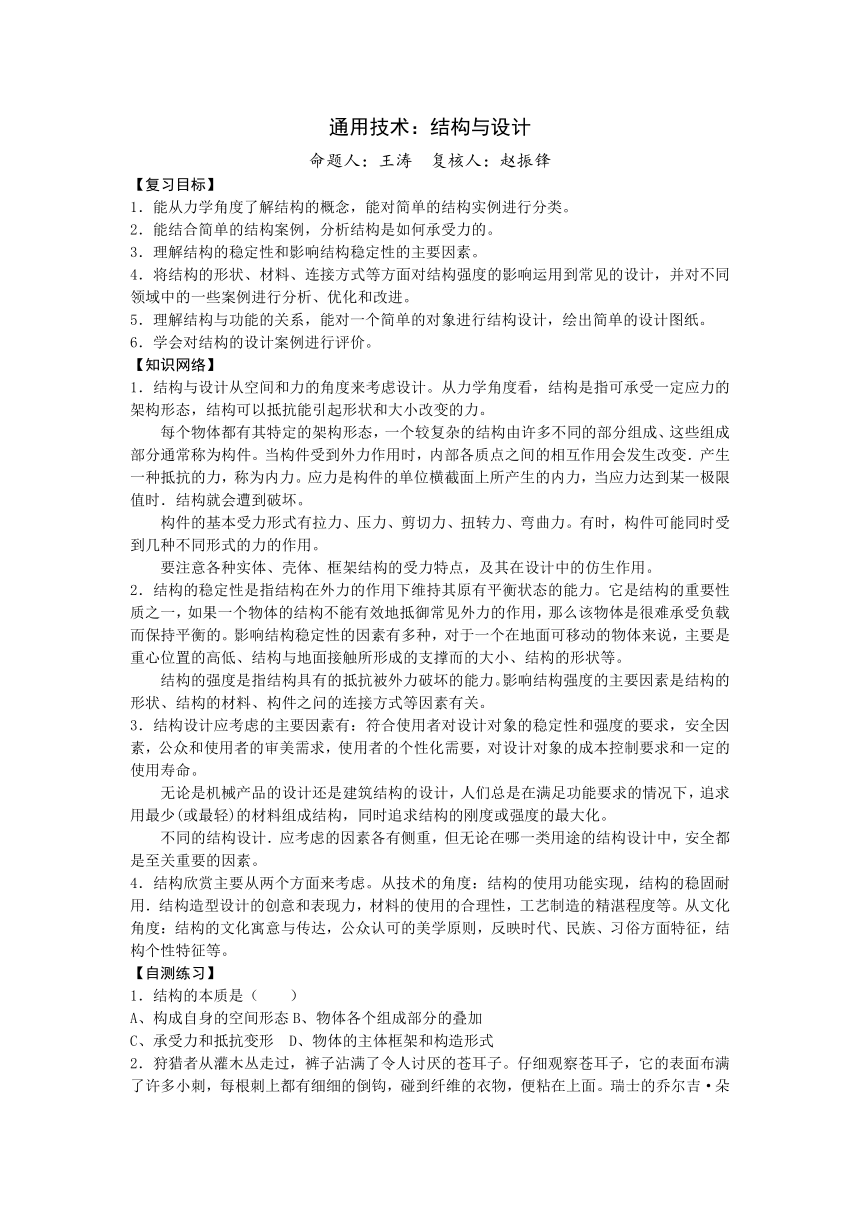

通用技术：结构与设计
命题人：王涛 复核人：赵振锋
【复习目标】
1．能从力学角度了解结构的概念，能对简单的结构实例进行分类。
2．能结合简单的结构案例，分析结构是如何承受力的。
3．理解结构的稳定性和影响结构稳定性的主要因素。
4．将结构的形状、材料、连接方式等方面对结构强度的影响运用到常见的设计，并对不同领域中的一些案例进行分析、优化和改进。
5．理解结构与功能的关系，能对一个简单的对象进行结构设计，绘出简单的设计图纸。
6．学会对结构的设计案例进行评价。
【知识网络】
1．结构与设计从空间和力的角度来考虑设计。从力学角度看，结构是指可承受一定应力的架构形态，结构可以抵抗能引起形状和大小改变的力。
每个物体都有其特定的架构形态，一个较复杂的结构由许多不同的部分组成、这些组成部分通常称为构件。当构件受到外力作用时，内部各质点之间的相互作用会发生改变．产生一种抵抗的力，称为内力。应力是构件的单位横截面上所产生的内力，当应力达到某一极限值时．结构就会遭到破坏。
构件的基本受力形式有拉力、压力、剪切力、扭转力、弯曲力。有时，构件可能同时受到几种不同形式的力的作用。
要注意各种实体、壳体、框架结构的受力特点，及其在设计中的仿生作用。
2．结构的稳定性是指结构在外力的作用下维持其原有平衡状态的能力。它是结构的重要性质之一，如果一个物体的结构不能有效地抵御常见外力的作用，那么该物体是很难承受负载而保持平衡的。影响结构稳定性的因素有多种，对于一个在地面可移动的物体来说，主要是重心位置的高低、结构与地面接触所形成的支撑而的大小、结构的形状等。
结构的强度是指结构具有的抵抗被外力破坏的能力。影响结构强度的主要因素是结构的形状、结构的材料、构件之问的连接方式等因素有关。
3．结构设计应考虑的主要因素有：符合使用者对设计对象的稳定性和强度的要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命。
无论是机械产品的设计还是建筑结构的设计，人们总是在满足功能要求的情况下，追求用最少(或最轻)的材料组成结构，同时追求结构的刚度或强度的最大化。
不同的结构设计．应考虑的因素各有侧重，但无论在哪一类用途的结构设计中，安全都是至关重要的因素。
4．结构欣赏主要从两个方面来考虑。从技术的角度：结构的使用功能实现，结构的稳固耐用．结构造型设计的创意和表现力，材料的使用的合理性，工艺制造的精湛程度等。从文化角度：结构的文化寓意与传达，公众认可的美学原则，反映时代、民族、习俗方面特征，结构个性特征等。
【自测练习】
1．结构的本质是（ ）
A、构成自身的空间形态B、物体各个组成部分的叠加
C、承受力和抵抗变形 D、物体的主体框架和构造形式
2．狩猎者从灌木丛走过，裤子沾满了令人讨厌的苍耳子。仔细观察苍耳子，它的表面布满了许多小刺，每根刺上都有细细的倒钩，碰到纤维的衣物，便粘在上面。瑞士的乔尔吉·朵青斯经过8年的研究，根据苍耳子的结构发明了（ ）
A、拉链 B、尼龙搭扣 C、鱼钩 D、飞机
3．分析下列物体的结构类型，判断哪个属于实体结构。（ ）
A、电灯泡 B、乒乓球 C、橡皮檫 D、篮球
4．下列选项中，属于框架结构的是（ ）
A、房屋的墙体B、中国万里长城C、化工厂的储油罐D、教室的门窗
5．分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、摩托车头盔 B、圆形陶瓷饰品 C、贝类 D、金字塔　
6．2008年北京奥运会主会场被人们亲切地称做“鸟巢”。 因其主体由一系列辐射式钢状结构旋转而成，酷似中国瓷器裂纹和“鸟巢”形状，而得名“鸟巢”。“鸟巢”的结构采用的是 结构，在其设计过程中，充分体现了哪些设计原则 。
①这种“鸟巢”结构的特点是（ ）
A外力分布在整个体积内 B构件支撑空间而不充满空间
C外力作用在“鸟巢”表面 D符合中国古代建筑风格
②“鸟巢”设计方案的修改涉及VIP专用逃生通道以及观众席逃生通道的设计，便于在遭遇突发事件时大大缩短观众逃生时间，这种设计体现的人机关系是___ ____。
7．晾晒衣服时，通常的做法是在两根柱子之间系上一根软绳，如图所示。在本结构中，柱子主要受到（ ）
A、弯曲力和扭转力 B、弯曲力和压力
C、剪切力和拉力 D、扭转力和压力
8．用打气筒给自行车打气时，打气筒活塞杆的受力形式是（）
A、始终承受拉力 B、始终承受压力
C、下压时承受压力 D、上提时承受压力
9．材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（ ）
A、截面越大，杆件的内力越大 B、截面越小，杆件的内力越小 C、截面越大，杆件单位面积承受的应力越大 D、截面越小，杆件单位面积承受的应力越大
10．我们经常看到马路旁边的广告牌后面的支撑架是三角结构的，从这种现象中我们看出以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
11．一般情况下，不锈钢杯比纸杯的强度大，这说明了结构的强度与下面那个因素有关。（ ）
A、重点位置 B、结构的材料 C、结构的形状 D、综合利用以上各因素
12．钢筋擅长抗拉力，混凝土擅长抗压力。如下图，楼板和阳台的加固钢筋位置都安装正确的是（ ）

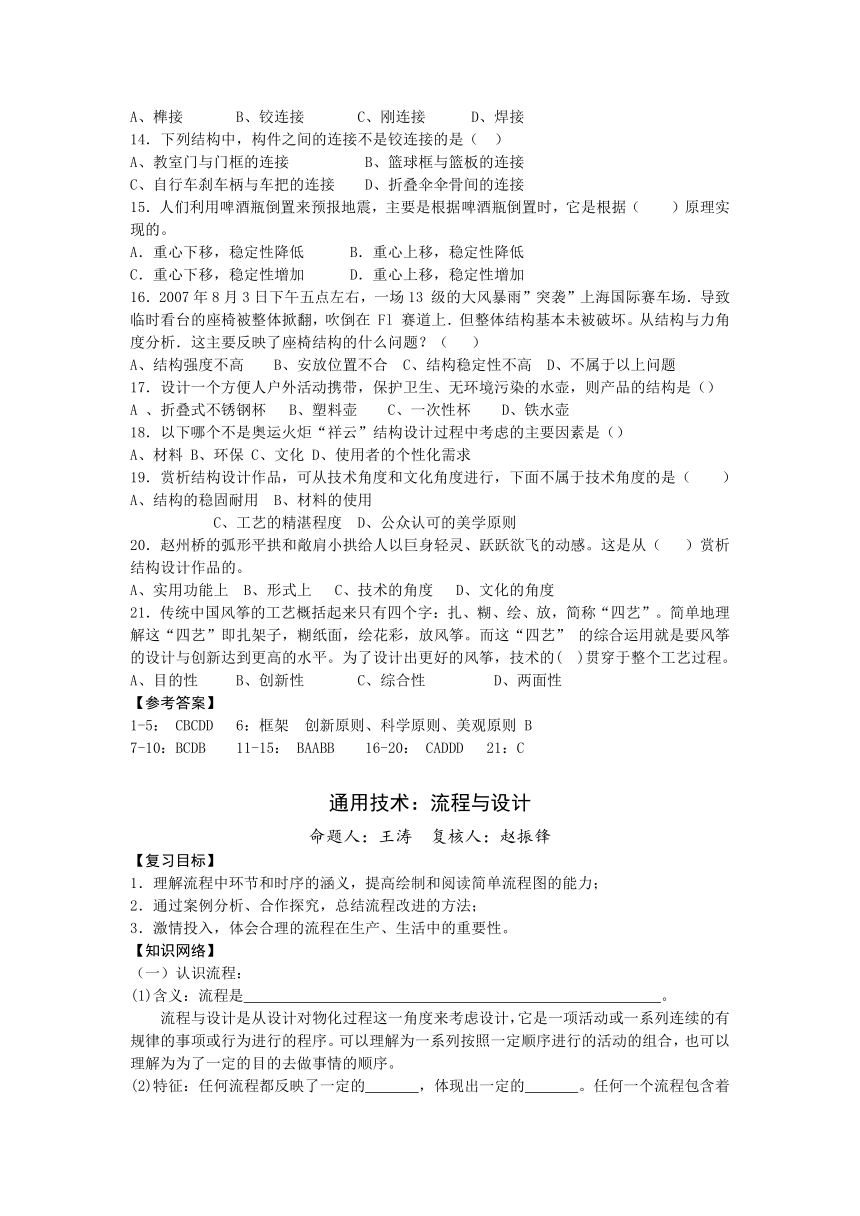

13．范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感。体现了高贵华美的风韵，丰富了中国古代建筑文化。
根据上面一段文字材料分析：木结构的各个构件，它们之间的连接方式是( 　 )
A、榫接 B、铰连接 C、刚连接 D、焊接
14．下列结构中，构件之间的连接不是铰连接的是（ ）
A、教室门与门框的连接 B、篮球框与篮板的连接
C、自行车刹车柄与车把的连接 D、折叠伞伞骨间的连接
15．人们利用啤酒瓶倒置来预报地震，主要是根据啤酒瓶倒置时，它是根据（　　）原理实现的。
A．重心下移，稳定性降低 B．重心上移，稳定性降低
C．重心下移，稳定性增加 D．重心上移，稳定性增加
16．2007年8月3日下午五点左右，一场13 级的大风暴雨”突袭”上海国际赛车场．导致临时看台的座椅被整体掀翻，吹倒在 Fl 赛道上．但整体结构基本未被破坏。从结构与力角度分析．这主要反映了座椅结构的什么问题？（ ）
A、结构强度不高 B、安放位置不合 C、结构稳定性不高 D、不属于以上问题
17．设计一个方便人户外活动携带，保护卫生、无环境污染的水壶，则产品的结构是（）
A 、折叠式不锈钢杯 B、塑料壶 C、一次性杯 D、铁水壶
18．以下哪个不是奥运火炬“祥云”结构设计过程中考虑的主要因素是（）
A、材料 B、环保 C、文化 D、使用者的个性化需求
19．赏析结构设计作品，可从技术角度和文化角度进行，下面不属于技术角度的是（ ） A、结构的稳固耐用 B、材料的使用
C、工艺的精湛程度 D、公众认可的美学原则
20．赵州桥的弧形平拱和敞肩小拱给人以巨身轻灵、跃跃欲飞的动感。这是从（ ）赏析结构设计作品的。
A、实用功能上 B、形式上 C、技术的角度 D、文化的角度
21．传统中国风筝的工艺概括起来只有四个字：扎、糊、绘、放，简称“四艺”。简单地理解这“四艺”即扎架子，糊纸面，绘花彩，放风筝。而这“四艺” 的综合运用就是要风筝的设计与创新达到更高的水平。为了设计出更好的风筝，技术的( )贯穿于整个工艺过程。
A、目的性 B、创新性 C、综合性 D、两面性
【参考答案】
1-5： CBCDD 6：框架 创新原则、科学原则、美观原则 B
7-10：BCDB 11-15： BAABB 16-20： CADDD 21：C
通用技术：流程与设计
命题人：王涛 复核人：赵振锋
【复习目标】
1．理解流程中环节和时序的涵义，提高绘制和阅读简单流程图的能力；
2．通过案例分析、合作探究，总结流程改进的方法；
3．激情投入，体会合理的流程在生产、生活中的重要性。
【知识网络】
（一）认识流程：
(1)含义：流程是 。
流程与设计是从设计对物化过程这一角度来考虑设计，它是一项活动或一系列连续的有规律的事项或行为进行的程序。可以理解为一系列按照一定顺序进行的活动的组合，也可以理解为为了一定的目的去做事情的顺序。
(2)特征：任何流程都反映了一定的 ，体现出一定的 。任何一个流程包含着时序和环节。

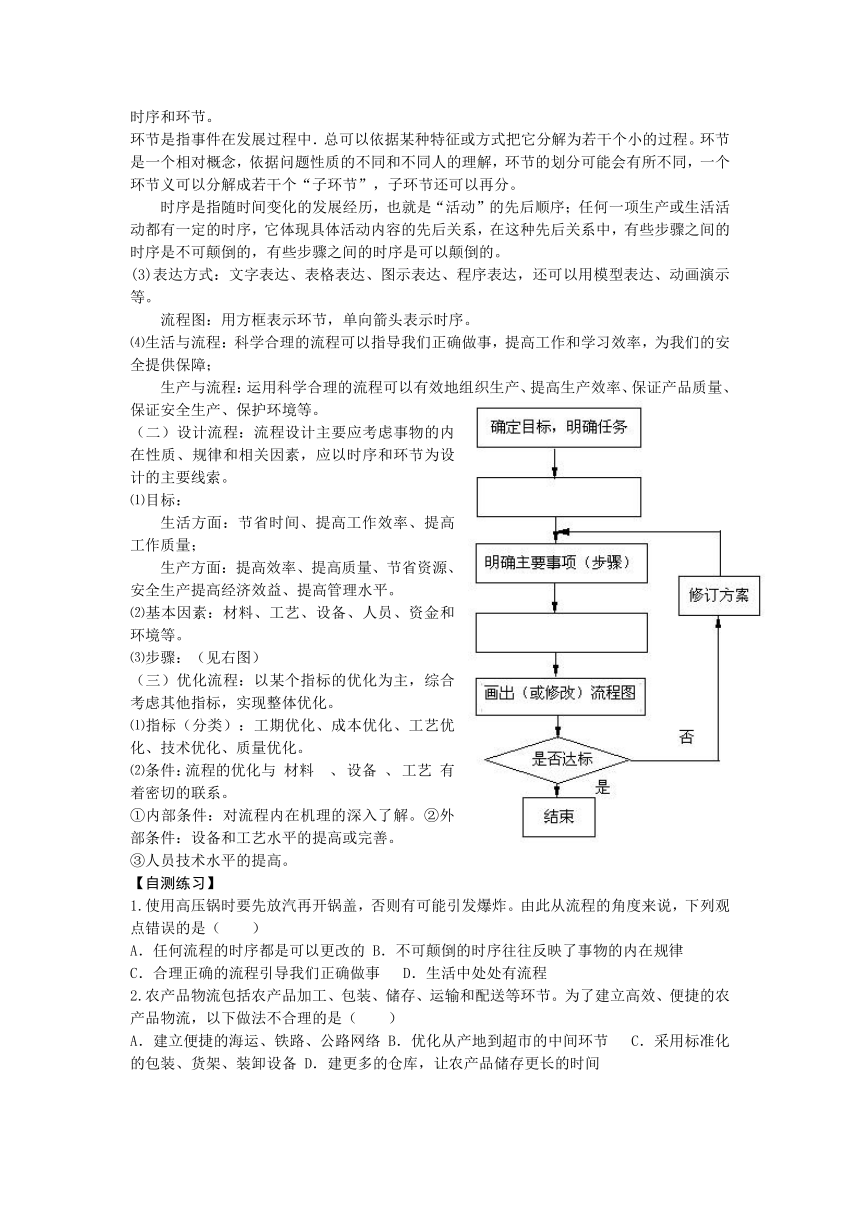

环节是指事件在发展过程中．总可以依据某种特征或方式把它分解为若干个小的过程。环节是一个相对概念，依据问题性质的不同和不同人的理解，环节的划分可能会有所不同，一个环节义可以分解成若干个“子环节”，子环节还可以再分。
时序是指随时间变化的发展经历，也就是“活动”的先后顺序；任何一项生产或生活活动都有一定的时序，它体现具体活动内容的先后关系，在这种先后关系中，有些步骤之间的时序是不可颠倒的，有些步骤之间的时序是可以颠倒的。
(3)表达方式：文字表达、表格表达、图示表达、程序表达，还可以用模型表达、动画演示等。
流程图：用方框表示环节，单向箭头表示时序。
⑷生活与流程：科学合理的流程可以指导我们正确做事，提高工作和学习效率，为我们的安全提供保障；
生产与流程：运用科学合理的流程可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境等。
（二）设计流程：流程设计主要应考虑事物的内在性质、规律和相关因素，应以时序和环节为设计的主要线索。
⑴目标：
生活方面：节省时间、提高工作效率、提高工作质量；
生产方面：提高效率、提高质量、节省资源、安全生产提高经济效益、提高管理水平。
⑵基本因素：材料、工艺、设备、人员、资金和环境等。
⑶步骤：（见右图）
（三）优化流程：以某个指标的优化为主，综合考虑其他指标，实现整体优化。
⑴指标（分类）：工期优化、成本优化、工艺优化、技术优化、质量优化。
⑵条件：流程的优化与 材料 、 设备 、 工艺 有着密切的联系。
①内部条件：对流程内在机理的深入了解。②外部条件：设备和工艺水平的提高或完善。
③人员技术水平的提高。
【自测练习】
1.使用高压锅时要先放汽再开锅盖，否则有可能引发爆炸。由此从流程的角度来说，下列观点错误的是（ ）
A．任何流程的时序都是可以更改的 B．不可颠倒的时序往往反映了事物的内在规律
C．合理正确的流程引导我们正确做事 D．生活中处处有流程
2.农产品物流包括农产品加工、包装、储存、运输和配送等环节。为了建立高效、便捷的农产品物流，以下做法不合理的是（ ）
A．建立便捷的海运、铁路、公路网络 B．优化从产地到超市的中间环节 C．采用标准化的包装、货架、装卸设备 D．建更多的仓库，让农产品储存更长的时间

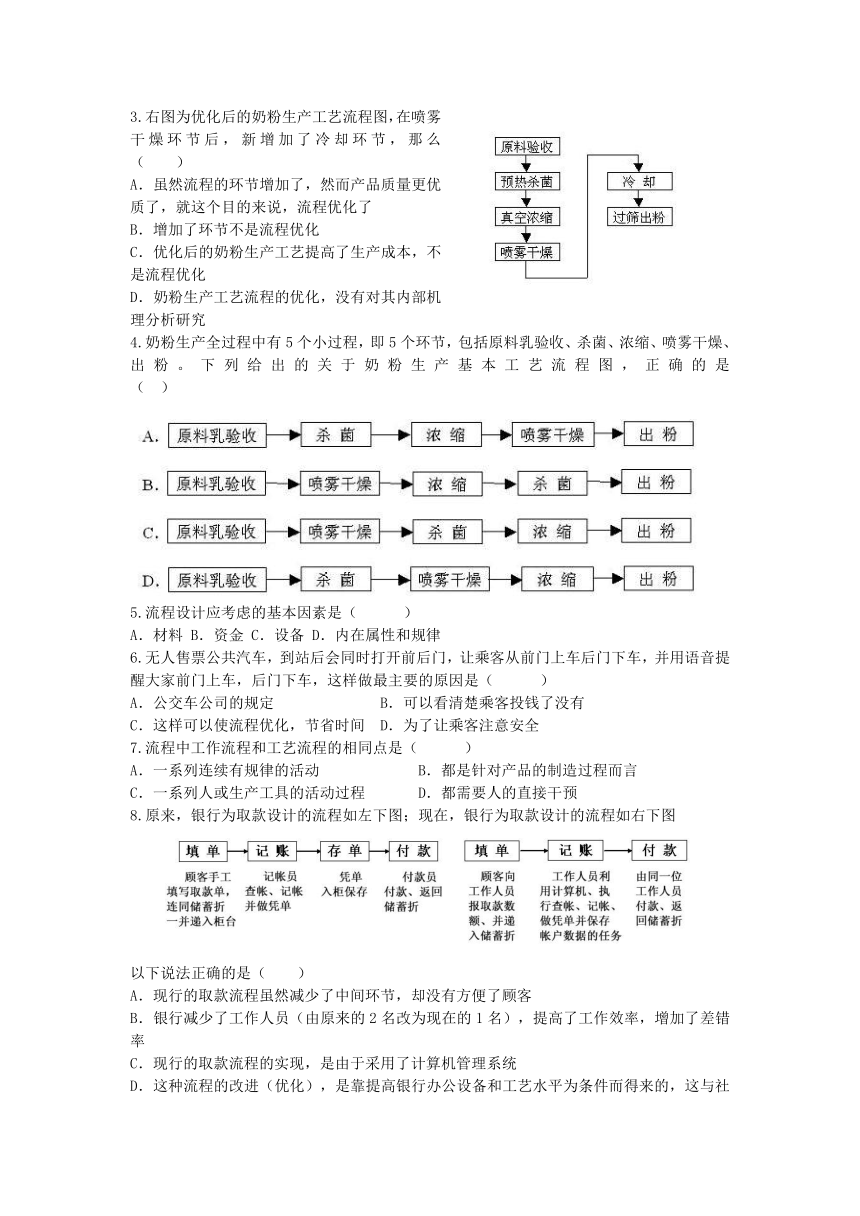

3.右图为优化后的奶粉生产工艺流程图，在喷雾干燥环节后，新增加了冷却环节，那么（ ）
A．虽然流程的环节增加了，然而产品质量更优质了，就这个目的来说，流程优化了
B．增加了环节不是流程优化
C．优化后的奶粉生产工艺提高了生产成本，不是流程优化
D．奶粉生产工艺流程的优化，没有对其内部机理分析研究
4.奶粉生产全过程中有5个小过程，即5个环节，包括原料乳验收、杀菌、浓缩、喷雾干燥、出粉。下列给出的关于奶粉生产基本工艺流程图，正确的是（ ）
5.流程设计应考虑的基本因素是（ ）
A．材料 B．资金 C．设备 D．内在属性和规律
6.无人售票公共汽车，到站后会同时打开前后门，让乘客从前门上车后门下车，并用语音提醒大家前门上车，后门下车，这样做最主要的原因是（ ）
A．公交车公司的规定 B．可以看清楚乘客投钱了没有
C．这样可以使流程优化，节省时间 D．为了让乘客注意安全
7.流程中工作流程和工艺流程的相同点是（ ）
A．一系列连续有规律的活动 B．都是针对产品的制造过程而言
C．一系列人或生产工具的活动过程 D．都需要人的直接干预
8.原来，银行为取款设计的流程如左下图；现在，银行为取款设计的流程如右下图

以下说法正确的是（ ）
A．现行的取款流程虽然减少了中间环节，却没有方便了顾客
B．银行减少了工作人员（由原来的2名改为现在的1名），提高了工作效率，增加了差错率
C．现行的取款流程的实现，是由于采用了计算机管理系统
D．这种流程的改进（优化），是靠提高银行办公设备和工艺水平为条件而得来的，这与社会进步无关
9.下图为马铃薯播种流程图，以下说法正确的是（ ）

A．该流程设计是在长期的农业生产实践与研究中，发现马铃薯具有退化特性而设计出的
B．无需掌握马铃薯的内在特性与规律也能设计出该流程图
C．马铃薯的播种流程不用四个环节，完全可以去掉换种环节
D．任何活动、事件的流程设计，都无须对该活动、事件本身进行深入分析
10.同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3%，炸锅时放碘盐，碘的食用率仅为18.7%，这个事例说明科学合理的流程对生活的意义（ ）
A．提高工作效率 B．提高生活质量 C．减少生活中的盲从 D．使生活更为安全
11.下列图表中，不是流程图的是（ ）
A．列车时刻表 B．作息时间表 C．产品加工工序表 D．零件的三视图
12.关于水稻种植生产流程图，正确的是（ ）
13.某通用技术小组制作台灯的工序和时间为：买电器元件（2小时）、焊底座（2小时）、做灯罩(4小时)、组装（2小时）、调试（1小时）。如果按串行工序需要11小时，对该流程进行优化可以减少工作时间。试分析该流程经过优化．最多可以节约多少时间（ ）
A．2小时 B．3小时 C．4小时 D．5 小时
14.氢气燃烧实验的流程如图。小李在实验室做该实验时，将试管中收集好的氢气未经验纯就直接点燃，导致试管炸裂。这个事例告诉我们（ ）

A．盛装氢气的试管太小 B．验纯环节是可有可无的
C．有些流程的环节是不可缺少的 D．氢气燃烧实验是危险的，不该在实验室操作
15.下列不能体现流程思想的成语是（ ）
A．按部就班 B．前仆后继 C．水落石出 D．先斩后奏
16.中国移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）
A．工期优化 B．技术优化 C．成本优化 D．质量优化
17.公共汽车门口写有“先下后上”的字样，其作用是（ ）
A．提醒乘客注意安全 B．为了提高速度 C．减轻负载 D．请乘客遵守流程
18.某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的环节是（ ） A．材料采购 B．包装入库 C．生产 D．样品制作
19.小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。下列维修工序中最合理的是（ ）
A．刨平→打磨→上漆 B．上漆→打磨→刨平
C．上漆→刨平→打磨 D．打磨→上漆→刨平
20.我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊、闻诊、问诊、切诊、处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于（ ） A．工期优化 B．技术优化 C．成本优化 D．质量优化
21.陈晓丽要装配某一产品，但不知道装配的先后顺序，要解决这个问题，她最好能得到（ ）
A．零件的三视图 B．装配的流程图 C．零件剖视图 D．机械加工图
22.裁剪是制衣过程的一个环节，传统的裁剪流程是：整理布料→划线→裁剪，现代服装生产将裁剪流程优化为：将多层布料叠放整齐后直接用电脑控制自动裁剪。此流程优化的目标主要是（ ）
A．安全生产 B．节省布料 C．提高效率 D．方便缝制
23.如图所示，利用钳工工具将矩形铁块加工成梯形铁块，其加工环节主要有：①锯割；②划线；③锉削。加工流程正确的是（ ）

A．①→②→③ B．②→①→③ C．②→③→① D．③→②→①
24.王凯同学用金工工具将如图甲所示的圆钢加工成如图乙所示的工件，其加工环节主要有：①锯割；②划线；③锉削。合理的流程是（ ）
A．①→②→③ B．③→②→①
C．②→③→① D．②→①→③
【参考答案】
1-5:ADAAD 6-10:CACAB
11-15:DBCCD 16-20:DDCAB 21-24:BCBD
通用技术：系统与设计
命题人：王涛 复核人：赵振锋
【复习目标】
1．理解要素、部分、结构、功能之间的区别与联系，了解构成系统具备的三个条件。
2．了解系统由哪些要素构成，有没有子系统，其内在的关系如何，系统的功能是什么：在系统功能中，哪些要素或子系统在起主要的作用。
3．通过简单的系统案例分析，理解系统的基本特性。理解系统的整体性在系统基本特性巾的地位，区别系统的动态性与环境适应性的区别。
4．初步掌握系统分析的基本方法，了解系统分析的一般步骤，了解系统分析的主要原则。
5．通过简单的系统设计分析，了解系统设计是在系统分析的基础上．设计出满足预定目标的系统的过程、了解系统设计应考虑的主要问题。了解系统设计的一般步骤。
6．了解简单系统的方案设计所包含的几个环节。
7．掌握系统优化的概念，了解系统优化的意义。
8．了解影响系统优化的因素。
【知识网络】
一、系统概述
（一）什么是系统
系统是由相互依存的若干个部分组成的，具有特定功能的有机整体。或者说，系统由相互依存、相互作用的若干元素构成的，并完成特定功能的统一体。
构成系统，必须具备三个条件：
（1）至少要有两个或两个以上的要素（或部分）；
（2）各要素之间互相联系、互相作用有一定的结构。
（3）系统的功能是组成要素所不具备的。
（二）系统的基本特性
1.整体性:系统的整体性也称为集合性，是系统的最基本属性。系统是一个整体，即具有整体的特性功能，目标和作用的有机整体。系统不是各元素的简单集合，也不是简单的数量相加。
系统要求它的局部服从整体，强调整体观点，整体目标和整体利益。
2.相关性：系统的相关性也称为关联性。构成系统的各元素之间是相互联系、相互作用、相互依赖、相互影响的关系，是彼此相关的。
3.目的性：系统的目的性也称为功能性，每个系统都具有特殊的功能。这是区别不同系统的主要标志。
4.系统适应性：系统都存在于一定的环境之中，并不断的与外界环境进行物质的能量的和信息的交换，系统必须适应外部环境的变化。
5.动态性：物质都是不断变化，因此系统是一个动态的系统，处在运动变化和发展之中。
二、系统的分析
⒈系统的思想
作为系统，它们都具有整体性、相关性、目的性和环境适应性。系统的这些基本特性就构成了系统的基本思想。
⒉系统分析及其一般步骤
(1)系统分析的基本方法
运用系统的思想和定性定量相结合的方法，对系统进行分析就是系统分析的基本方法。该方法包括以下三个阶段：
①阐明问题：分析的对象（系统）、系统的整体功能、系统的组成
②分析研究：系统内部机理，如洗衣机采用波轮方法旋转激起水流；系统内部各子系统的关联、配合；系统与其外部环境的关系；基本的定量分析。
③评价比较：系统性能、品质评价、系统运行效果评价、同类系统间比较。找出优劣。
⑵系统分析的一般步骤
⑶系统分析的主要原则
①整体性原则系统分析首先要着眼于子系统整体，要先分析整体，再分析部分；先看全局，后看局部；先看全过程，再看某一阶段；先看长远，再看当前。
②科学性原则：系统分析一方面要有严格的工作步骤，另一方面应尽可能地运用科学方法和数学工具进行定量分析，使决策的过程和结果更具用说服力。
③综合性原则：系统分析时还要注重总和性原则，要总和分析，统筹兼顾，不可顾此失彼，因小失大。
⒊学写简单的系统分析报告
简单的系统分析报告的内容包括：系统的分析过程，如功能、构成、特性的定性、定量分析说明；依据，如系统的内部关系，系统与外部环境关系的挖掘；结论和建议。如评价与小结。报告的形式不拘一格。
三、系统的优化
1. 系统优化的意义
系统的优化是指在给定的条件下，通过一定的手段和方法，使系统获得更佳功能或更佳效益的过程。实现系统的最优化，就可以在一定资源条件下，取得最佳的效果，而投入的人力、物力、财力达到最小。为使系统达到最优的目标而提出的求解方法称为最优化方法。
优化目标：系统效益最大化。
目标函数：系统目标与系统中的某些元素之间的关系。
约束条件：对系统的功能起着限制作用、并且是不能人为调节的因素。
影响因素：对系统的目标函数产生显著影响，并且可以人为调节的因素。
2. 实现系统优化的基本原则有：
⑴系统的优化不仅要实现系统中每个元素和子系统的强调提高系统的整体效益或功能。
⑵系统优化的过程中，受一定的条件影响和约束，会造成系统与环境、系统组分之间的矛盾冲突，只有合理解决这些矛盾冲突，才能实现系统的优化。
⑶必须注意系统各组分之间、组分与整体之间的连接状况，加强协调，才能提高系统的有序性和整体的运行效果。
⑷系统的优化是一个不断验证、完善的过程。
四、系统的设计
1.系统设计应考虑的主要问题
①系统设计的目的与要求。系统设计要从整体出发，以系统整体功能的最优化为目的。
②系统各部分之间的相互联系与相互作用。系统设计要运用系统的思想综合考虑各部分之间的关联、冲突问题，注意各部分的横向、纵向联系。依据系统的动态性、环境适应性，既要考虑当前，也要考虑长远。
③系统设计方案的优化。首先从系统整体考虑优化，统筹兼顾，再在此基础上完善各部分的设计。
2.系统设计的一般步骤
系统设计的步骤主要包括：将系统分解为若干子系统，确定各子系统的目标、功能及相互关联，对子系统进行技术设计和评价，对系统进行总体技术设计和评价等。
【自测练习】
1．下面关于系统的叙述，错误的是( )
A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B．系统的目的性是指每个系统都具有各自特殊的功能
C．在一个系统中，子系统之间各自独立工作，互不相干
D．系统有时必须适应外部环境的变化
2．水(H20)是由氢和氧两种元素构成，但当你口渴需要喝水时，分别吸人氢气和氧气并不能为你解渴，这说明( )
A．至少要有两个或两个以上的要素才能构成系统
B．各要素(部分)之间相互联系、相互作用，按照一定的方式形成整体
C．系统整体所具有的功能是各个要素(部分)的功能中没有的
D．系统包含子系统，它又是更大系统的子系统
3．下列各项中，属于自然系统的是( )
A，塑料大棚 B．一片森林 C．智能大楼 D．一架飞机
4．在下列关于系统相关性的理解中，你认为正确的是( )
A．一个系统往往存在多个目标，这些目标还常常不一致，需要进行协调
B．系统通常都是由若干部分组成的
C．系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成
D．系统包含子系统，它又是更大系统的子系统
5．一堆沙子、钢筋、水泥等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁，就具有了交通的功能，这个案例说明系统最基本的特性是( )
A．目的性 B．动态性 C．整体性 D．适应性
6．“丢卒保车”，“一招不慎，全盘皆输”是我们日常生活中的常用语言，它们主要反映了系统基本特性中的( )
A．整体性 B．相关性 C．动态性 D．目的性
7．在大自然中鹿、兔奔跑速度快，能逃避猛兽追捕；刺猬身上长尖刺，使猛兽无从下口；黄鼬遇敌时突放臭气，扰乱猛兽神志，影响其情绪，在其迟疑间跑掉。这是生态系统基本特性中的( )
A．整体性 B．相关性 C．动态性 D．环境适应性
8．在寒冷的冬天，拖拉机的发动机常常因低温启动不好，需要对它进行加热、保暖，以适应外界天气。这主要反映了系统的( )
A．整体性 B．相关性 C．动态性 D．环境适应性
9．飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
10．“泰坦尼克”号油轮，在当时该油轮各项技术性能是世界最先进的。但是为什么触冰后会沉没 请从系统的角度理解，它主要反映了系统对( )的基本特性 ( )
A．整体性 B．相关性 C．目的性 D．环境适应性
11．任何一个机械传动系统的零件之间都会有磨损，为了保持系统的性能，必须定期给零件添加润滑剂或更换零件，这反映了系统的 ( )
A．整体性 B．相关性 C．动态性 D．环境适应性
12．古建筑多采用“梁柱结构”，当柱与柱之间的梁的跨度增大时，则梁的厚度要相应地加大，否则就不足以承受设计所需的重力。这主要反映系统的 ( )
A．整体性 B．相关性 C．环境适应性 D．动态性
13．某些情况下，综合若干方案的优点，会取得意外效果。现代医学采用中西医结合的方法攻克了许多疑难杂症。上述例子利用了系统分析中的 ( )
A．整体性原则 B．科学性原则 C．综合性原则 D．定量分析方法
14．在比较种稻是一年三季合算还是一年两季合算时，有人提出“三三进九不如二五一十”。这利用了系统分析中的 ( )
A．整体性原则 B．科学性原则 C．综合性原则 D．定量分析方法
15．系统分析的目的是 ( )
A．人为了减少实验的失败
B．为了减少系统内子系统的要素
C．为了减少设计决策的风险
D．为了减少设计过程中的不确定因素
【参考答案】
1-5:CCBCC 6-10:ADDCD 11-15:CBCBC
通用技术：控制与设计
命题人：王涛 复核人：赵振锋
【复习目标】
1．理解控制对象、控制目的和控制手段。了解控制在生产过程中对压力、温度、水位、光照、流量的控制；了解生活中电冰箱、洗衣机、空调机等现代化生活用品的控制技术，会分析典型的案例。
2．了解手动控制和自动控制的区别，了解机械控制、气动控制、液压控制、电子控制的区别．熟悉简单的开环控制系统和闭环控制系统的基本组成和简单的工作过程。
3．能画出一个简单的闭环控制系统的方框图，能确定系统的各个环节(被控对象、执行器、控制器、反馈环节)；能确定被控量(输出量)、控制量、输入量、反馈量、偏差量；能用箭头表示信息在系统中流动和传递的方向。理解其中的控制器、执行器、比较环节和反馈环节的作用。
4．能结合案例找出影响简单控制系统运行的主要干扰因素．并能分析尽可能避开或抑制干扰因素对控制系统影响的办法。能用功能模拟方法、黑箱方法对简单控制系统的组成方框及其作用进行分析。
5．了解简单的被控对象的基本特性，能确定被控量、控制量、画出控制系统的方框图，并形成初步的控制设计的方案。
6．能根据开环控制系统的设计方案，制作一个控制装置，学会调试运行，提出改进方案。
【知识网络】
1．控制的实现需要通过一定的手段．从控制过程中人工干预的情形区分，控制可分为人工控制和自动控制。按照控制中执行部件的不同，控制可分为机械控制、气动控制、液压控制、电子控制等。控制方式也可能是综合的。
2．控制系统的输出量返回到输入端并对控制过程产生影响的控制系统成为闭环控制系统。
与开环控制系统框图不同，闭环控制系统中信息流经一个闭合环路，将输出信号反传给比较环节，我们把这种做法称做反馈。没有反馈也就没有闭环，没有反馈的控制系统即为开环控制系统。
3．在控制系统中，除输入量(给定值)以外，引起被控量(输出量)变化的各种因素称为干扰因素。一个控制系统的干扰因素往往不止一个，所有控制系统在工作运行过程中都会受到干扰。因此设计一个控制系统，必须学会分析这个控制系统可能有哪些干扰因素，以及这些干扰因素是如何影响系统正常运行的。从而尽可能避开或抑制干扰因素对控制系统的影响。如果一个控制系统能够很好地避开或抑制干扰，我们就认为这个控制系统有较好的抗干扰性。
4．对于控制系统的设计方案的形成．还必须分析并明确以下一些具体的问题。
(1)分析被控对象的基本特性。了解被控对象在正常的工作状态下，其输出量与输入量之间的关系，分析控制系统有哪些干扰因素，输出与干扰因素有何关系。
(2)分析被控量与控制量。如以分析声控灯系统为例，声音是输入信号，被控对象是灯泡，被控量是灯的亮灭，控制量是电流。
(3)确定控制系统的构成方案。在以上分析的基础上，根据被控对象的基本特性；根据控制精度、抗干扰性、经济性等方面，确定控制系统是开环控制系统还是闭环控制系统。
(4)绘制控制系统的框图。按确定的设计方案绘制控制系统的框图，框图内容的表达要求完整。
【自测练习】
1．家用空调温度自动控制系统是闭环控制，其中反馈环节的作用是( )
A．减少输入量 B．增加输入量 C．稳定输入量 D．稳定输出量
2．家用电视机最容易受到的影响(即干扰因素)是( )
A．环境温度 B．环境湿度 C．风的强度 D．电磁干扰
3．在下面4个控制系统中，属于闭环控制系统的是( )
A．电风扇的定时控制系统 B．公共楼道路灯延时控制系统
Ｃ．棚室温度恒定控制系统 D．商店自动门控制系统
4．不同的传感器输入的信号是不相同的，传感器输出的信号经控制器驱动继电器工作，则( )
A．控制器转换输出的应是温度信号 B．控制器转换输出的应是声音信号
Ｃ．控制器转换输出的应是亮度信号 D．控制器转换输出的应是电流信号
5．普通家用电饭锅的保温控制(用双金属片开关控温)系统为( )
A．机械控制的闭环控制系统 B．电子控制的闭环控制系统
Ｃ．机械控制的开环控制系统 D．电子控制的开环控制系统
6．家用冰箱的温控系统采用闭环控制．为了进一步提高其抗干扰的性能．设计中采取的措施是( )
A．增加反馈环节 B．提高压缩机的制冷量
C．提高箱体的隔热性能 D．说明书上建议用户将冰箱远离其他家用电器放置
7．如图所示，有这样一个“黑箱”，其输人、输出关系的数据见下表，则“黑箱”内部可能是 ( )
A．交流变压器 B电源稳压器 C日光灯整流器 D．电阻分压器
输入（直流电压/V） 18 15 12 9 6
输出（直流电压/V） 6 5 4 3 2
8．把在体育课上练习投篮看成一个控制系统，则下列判断错误的是( )
A．控制系统的控制器是人的大脑 B．控制系统的反馈环节是人的眼睛
C．控制系统的执行器是人的手 D．控制系统的被控量是篮球
9．比较闭环控制系统和开环控制系统，下列判断错误的是( )
A．开环控制系统的控制精度较低 B．开环控制系统无反馈环节
Ｃ．闭环控制系统的抗干扰能力强 D．闭环控制系统和开环控制系统都有比较器
10．为了降低家用抽水马桶水箱水位的高度，可采取的措施是( )
A．增大进水流量 B．减少进水流量
Ｃ．调节降低浮球的位置 D．调节升高浮球的位置
11．关于干扰因素对控制系统的作用．下列说法正确的是( )
A．干扰因素仅作用在被控量上 B．干扰因素不会作用于开环控制系统
C．干扰因素的作用都会反映在输出量的变化上 D．干扰因素是不可以利用的
12．在闭环控制系统的调试过程中，当输出量达到设计要求并稳定后( )
A．比较器求出的偏差值等于零 B．比较器求出的偏差值大于零
C．比较器求出的偏差值小于零 D．比较器求出的偏差值大于或小于零
【参考答案】
l-5: DDCDA 6-10: CDDDC 11-12: CA
通用技术：技术与设计1
命题人：王涛 复核人：赵振锋
1．下列事例不能体现人类依靠技术利用和改造自然并与自然和谐相处的是
A.在科研人员努力下，北京8月开放的花卉品种由过去的8种提高到了1000种以上
B.风车成为荷兰人向大海夺取土地的强有力的武器
C.用地热能进行发电
D.塑料袋的发明和使用方便了人们的生活
2．家庭室内装修常使用各种油漆以美化房间，但油漆会散发出有害人体健康的气体。这体现了技术的（ ）
A．综合性 B．专利性 C．创新性 D．两面性
3.网络技术的发展催生了多媒体工具的出现，而手机电视(如图所示)等多媒体工具的出现，对信号传输提出了更高的要求，促进了网络技术的进二步发展。该案例说明（ ）
A．设计创新与技术发展有紧密联系 B．设计创新与技术发展无关
C．设计创新阻碍了技术发展 D．技术发展阻碍了设计创新
4．汽车的尾灯由多组不同颜色、不同亮度的灯组成，其颜色、亮度等必须符合相关的规范。下列关于尾灯设置的描述不恰当的是（ ）
A．为了方便人与车之间信息互动 B．美观原则
C主要是为了满足公众和使用者的审美需求 D遵循了汽车设计的技术规范
5．某厂家将锅的长手柄设计成可拆卸式(如图所示)，以减小包装体积，节省运输空间。该可拆卸式手柄的设计体现了设计的( )
A．经济原则 B．美观原则
C．技术规范原则 D．道德原则
6．李琳要对小黄设计、制造的简易晾衣架进行评价。下列选项中，不属于对晾衣架功能评价的是（ ）
A．制造晾衣架比较费时 B．衣架即可挂衣服又可挂领带、袜子
C．衣架可同时挂三件衣服 D．可防风，不易吹落
7．在构思衣帽架设计方案之前，应该做的是（ ）
A．制造模型 B．进行设计分析 C．确定制造工艺 D．绘制加工图
8．在班级的“发现问题”活动中，同学们提出了以下问题。根据高中学生的知识水平和实际能力，你认为学生有能力解决的问题是 （ ）
A提高减肥茶功效 B塑编厂的污染问题
C课桌椅功能改进问题 D学校教学楼离马路太近
9.在神州5号、6号卫星载人飞行之前，我国先后发射了从神州1号到神州4号四颗技术试验卫星，这说明了（ ）
A．技术应用无需试验 B.技术试验是设计过程中的一个重要环节
C.应该从神州1号直接载人航天飞行 D.技术试验一定会阻碍设计进程
10.据浙江某报纸2007年9月21的报道，杭州市将采购的1000辆新空调公交车，某公司参加招标的是一辆设置了可伸缩踏板的新型空调公交车（如图所示）。该公交车的设计主要考虑到了：( )
A.静态的人和动态的人 B. 信息的交互
C.人的生理需求和心理需求 D. 普通的人与特殊的人
11. 小王是班级数学课代表，每天要发大量练习，于是他决定制作一种既快捷又正确的电子数页器。他选择四种传感器：应力应变片传感器，百分传感器，光电传感器及声控传感器。通过制作模型、技术试验，对收集的数据分析，得出声控传感器的效果最好。在此案例中小王采用了哪种技术试验方法。( )
A．虚拟试验法B. 模拟试验法 C. 优选试验法D. 强化试验法
12. 下面设计中人机关系不合理的是 （ 　　 ）
A浴室内放置的防滑地毯 B外部褶皱的纸杯 C人行道上的盲道 D感应水龙头
13. 下列设计侧重于艺术设计的是（ ）
A、CPU芯片设计B、服装设计C、歼10战机设计D、钱塘江大桥的设计
14. 在学生台灯的设计过程中，需要对台灯的各个部件进行设计分析，你认为以下分析不合理的是（ ）。
A灯泡的主要功能在于照明一般要选择没有频闪或频闪度较低的灯泡
B．灯罩主要起美观作用，设计时主要考虑其造型
C．支撑架主要起支撑作用并决定台灯的高度，从而影响学生的坐姿
D．台灯开关多种功能，选择那种开关要考虑学生的需要
15．对设计的过程的评价有着丰富的内容，下列哪一点不属于对设计过程的评价A．设计的分工是否合理 B．设计采用的方法是否正确
C．各个环节或阶段的任务是否完成 D．产品的价格比是否合理
16. 某报纸报道，2007年4月6日下午,浙江省一建筑工地曾发生过一起事故，一根钢筋从高空坠落，把安全帽穿透，插进一名工人的头部。若该安全帽是质量合格的产品，则原因是（ ）
A. 钢筋的冲击力大于安全帽的设计强度安全标准 B没有对安全帽进行模拟试验
C. 没有对安全帽进行优选试验 D没有对安全帽进行虚拟试验
17. 某研发机构计划设计一款手机，其中一部分工作的步骤为：①收集与研发手机相关的专利、标准等资料；②通过问卷调查对目标进行需求调查，以便确定研发方向；③进行设计分析，画出草图，在多种方案中选定几种方案画出技术加工图；④制作模型并进行测试。下列选项比较符合该机构设计过程的是（ ）
A．①②③④ B.②①③④ C.①②④③ D.②①④③
18.下列活动中属于技术发明、可以申请知识产权保护的是（ ）
A. 孟德尔找到“遗传的法则” B. 伦琴发现X射线
C. 嫦娥卫星对月球表面进行科学探索 D. 王选研制出第四代激光照排系统
19.据国外媒体报道，美国苹果公司最近提交了一个“便携式设备上的太阳能电池”专利申请，这种电池可以用于手机、音乐播放器和笔记本电脑。现专利局要审查该专利是否具备新颖性、实用性以及专利法规定的其他长期条件。该过程属于专利申请程序中的哪个阶段（ ）
A、受理阶段B、初审阶段 C、实质审查阶段 D、授权阶段
20．三视图中的主视图要能准确反映物体的主要形体特征，以下视图中最适合作主视图的是（ ）。
【参考答案】
1-5:DDADA 6-10:ABCBD 11-15:CBBBD 16—20:AADBC
通用技术:技术与设计1
命题人：王涛 复核人：赵振锋
1．新型快餐盒以谷物秸杆为材料做成，用过后可直接转化为牲畜饲料或肥料。这符合了设计中的哪项基本原则( )
A、美观性原则 B、经济性原则 C、创新性 D、可持续发展原则
2．最近隐形笔惊现芜湖文具市场，这种隐形笔和普通的笔没有太大区别,只是笔尾有一盏蓝色的小灯。在纸上写了以后是看不到的。但用笔尾的小灯一照,就能看到。这种笔可以有效保护隐私，但现在很多学生购买时坦言“考试用不容易被监考老师抓到”。这说明了技术具有( )
A、目的性 B、创新性 C、综合性 D、两面性
3．在人行天桥的设计中，通常都要在阶梯的两边安排一定宽度的斜面通道。这是为了（ ）
A．美观 B.满足不同人群的需要 C.提高强度 D.节省建筑材料
4．建筑工地常用的安全帽一般应经过哪项试验。( )
A、高温 B、低温 C、弯曲 D、冲击
5．以下侧重于艺术设计范畴的是( )
A、电饭煲 B、候车亭 C、风扇 D、雕像
6．人类从爆竹点燃爆炸升空到造出飞上太空的火箭，利用了方案的构思方法中的( ) A、草图法 B、模仿法 C、联想法 D、奇特性构思法
7、水利大坝从理论设计到开工建设进行了许多次的试验，一般采取下列的什么方法（ ） A. 优选试验法 B、模拟试验法 C、移植试验法 D、强化试验法
8、 在人类社会的发展过程中，为了满足人们在“衣”、“食”、“住”、“行”、“交往”等方面的需求，相应产生了许多种技术。以下技术中，属于满足人们在“食”这一方面技术的是（ ）
　　A、印染技术 B、烹饪技术 C、文字技术 D、园林技术
9、 海口万绿园是海口市政府利用填海造绿地的方式，将一片泥泞的海滩建造成一个园林式的供海口市民工作之余游玩休息的好去处。这一庞大工程体现了技术对下边哪方面有影响作用（ ）
　　A、对人 B、对社会 C、对自然 D、以上都有
10、 自从人类发明了电扇以后，电扇便在许多领域之中开始了它为人类服务的历程。下面不属于电扇的功能作用一项的是（ ）
　　A、发电作用 B、消暑作用 C、通风作用 D、散热作用
11、 某市铸管厂承接了一项供水水管的生产任务，为了保证产品的质量，维护本厂信誉，提高产品知名度，对所生产的水管进行质量检测，利用注水加压的方法检测水管的强度，这种试验方法属于以下试验中的哪一种（ ）
　　A、性能实验 B、预测试验 C、优化实验 D、信息实验
12、 技术常常可以解决人类所遇到的问题，给人类提供了很大的帮助，而有的时候技术又会给人类带来一定的危害。下边所列出来得技术对人类的危害现象中，不是危害地球自然环境的是（ ）
A、水土流失 B、噪声污染 C、酸雨现象 D、胎儿鉴定
13．在装修学生宿舍时，工人师傅在宿舍走廊的围墙上又增加了用铁管做成的护栏。这是考虑了人机关系的什么目标（ ）
　　A、高效 B、健康 C、舒适 D、安全
14．制作一张小板凳需要运用到到物理学、几何学、化学、美学、材料学等多个学科知识，这说明了技术具有（ ）
　　A、目的性 B、创新性 C、综合性 D、两面性
15．伟大的发明家爱迪生从小就是个求知欲特别强的孩子。为了弄懂船为什么能浮在水面上，他纵身跳进水中，险些淹死；看到母鸡孵出小鸡，他也学着母鸡的样子趴在鸡蛋上……对技术的浓厚兴趣和热情推动着爱迪生不断地进行创造和发明。爱迪生在技术上的创造和发明使他得到了终身的发展和自我价值的实现。这个案例说明了技术的价值体现在以下的什么关系中（ ）
　　A、技术与人 B、技术与社会 C、技术与自然 D、技术与科学
16. 下列选项当中，属于技术活动的是（ ）
　 A、广义相对论 B、牛顿第一定律 C、阿基米德原理 D、蒸汽机的发明
17. 据报导，西安市有一瓜子贩自制毒瓜子，自己不吃没想到儿子不断偷吃。结果，聪明伶俐的儿子因为长期偷吃用明矾、工业盐、泔水油、石蜡等加工的黑瓜子，脑子出了问题，这真是害人害己。这个例子说明了产品设计必须遵循什么原则（ ）　　A、美观原则 B、道德原则 C、实用原则 D、创新原则
18．有人说“技术及其应用有点像锤子和锤子的使用：给小孩一把锤子，他会无论什么都用锤子去敲。当我们有了一把奇巧的技术锤子时，我们当中就会有这样的小孩。我们必须谨防自己受不住诱惑，而拿它敲敲这敲敲那，什么都用它来敲。我们需要锤子，但是不能滥用锤子。”你对这段话的理解是（ ）
A、我们只要有了技术这把锤子，就可以做任何事情。 B、小孩不会使用锤子。
C、要科学合理地使用技术。 D、技术的未来充满希望也隐含威胁。
19．李宁自己动手制作了一张座椅，他对座椅的稳定性做了如下试验，你认为合理的一项是（ ）
A、亲自坐在椅子上感受一下。 B、放一些重物在椅子上，看是否能承受。
C、用电风扇对椅子吹风看能否吹倒。 D、用手左右晃一晃看是否稳固。
20．小明要设计一个中小学生随身携带的水壶，他对水壶进行了设计分析，你认为对产品进行设计分析应考虑的因素是（ ）
　　A、“物”、“人”、“环境”。 B、美观、实用、经济。
　　C、结构、功能、安全性。 D、高效、健康、舒适。
21．1884年英国的沃特曼设计了一种用毛细管供给墨水的钢笔。此笔的端部可以卸下用一个小的滴管即可将墨水注入毛细管，这样，钢笔就可以自由吸水了。钢笔的设计是对鹅毛吸水技术的改进，而小圆珠代替笔尖的设计则使圆珠笔技术得以诞生。这个案例说明了技术与设计的关系是（ ）
　　A、技术的发展离不开设计 B、技术更新对设计产生重要影响
　　C、设计的丰富内涵 D、设计制约技术的发展
22．某村村民黄顺福买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。黄顺福看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成黄顺福家200棵柿树叶子、果实全部掉落的原因是（ ）
　　A、说明书没有充分考虑用户的阅读需要；
　　B、说明书的内容条理不清楚，“说而不明”；
　　C、说明书的内容没有侧重点；
　　D、黄顺福没有看清楚说明书就盲目使用农药。
【参考答案】
1-5：CDBDD 6-10： CBBDA 11-15： ADDCA 16-20：DBCDA 21-22： AB
明确问题
设立目标
分析计算
评价比较
检验核实
做出决策
收集资料
制定方案
黑箱
输入
输出

展开更多......

收起↑
