第十一章
专题训练
杠杆作图

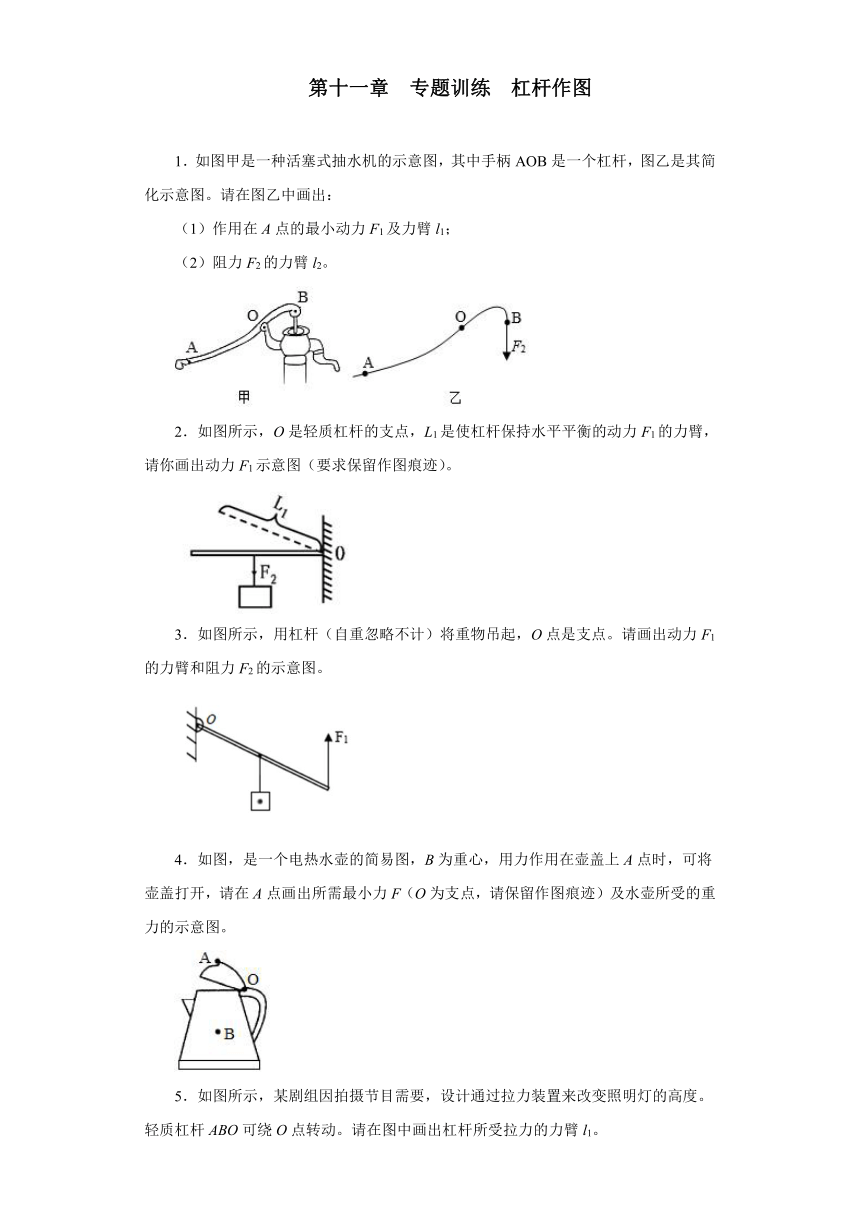

1．如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：
（1）作用在A点的最小动力F1及力臂l1；
（2）阻力F2的力臂l2。
2．如图所示，O是轻质杠杆的支点，L1是使杠杆保持水平平衡的动力F1的力臂，请你画出动力F1示意图（要求保留作图痕迹）。
3．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。
4．如图，是一个电热水壶的简易图，B为重心，用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F（O为支点，请保留作图痕迹）及水壶所受的重力的示意图。

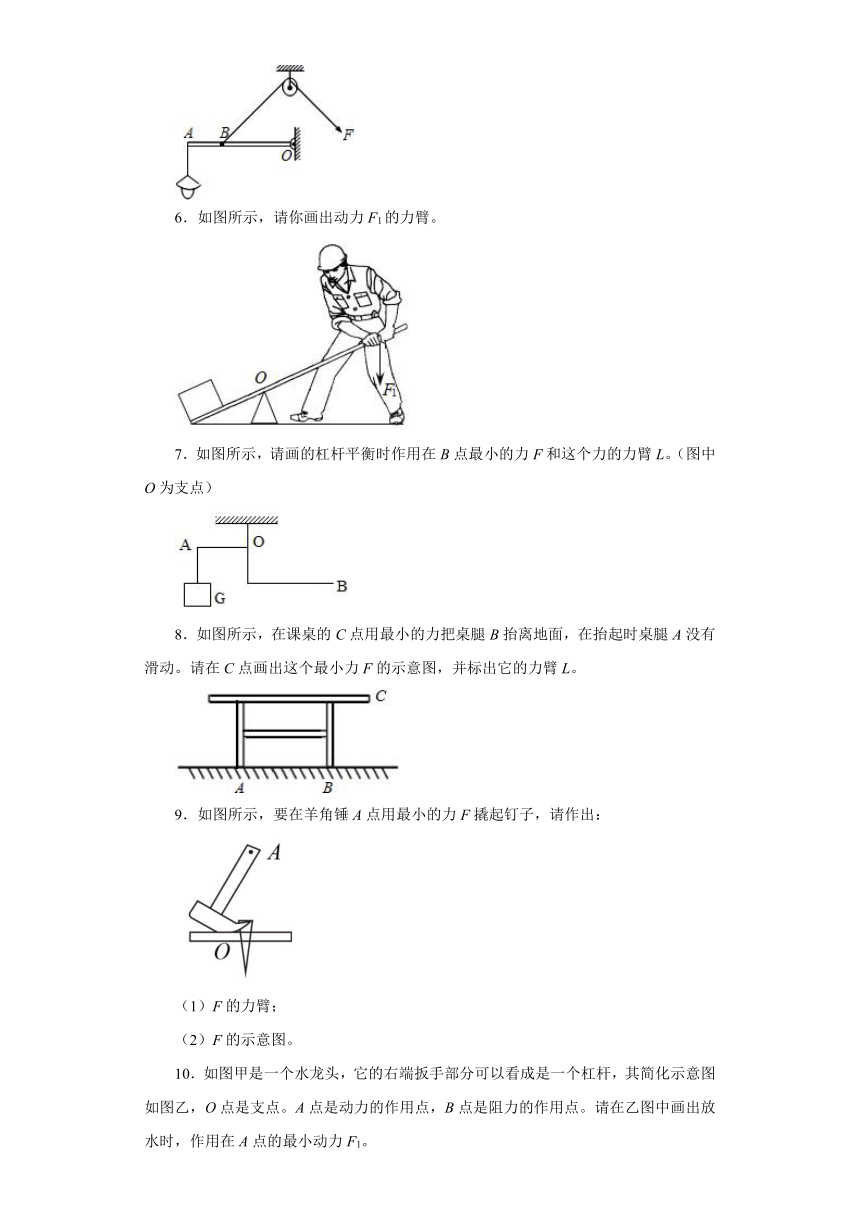

5．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。
6．如图所示，请你画出动力F1的力臂。
7．如图所示，请画的杠杆平衡时作用在B点最小的力F和这个力的力臂L。（图中O为支点）
8．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。
9．如图所示，要在羊角锤A点用最小的力F撬起钉子，请作出：
（1）F的力臂；
（2）F的示意图。

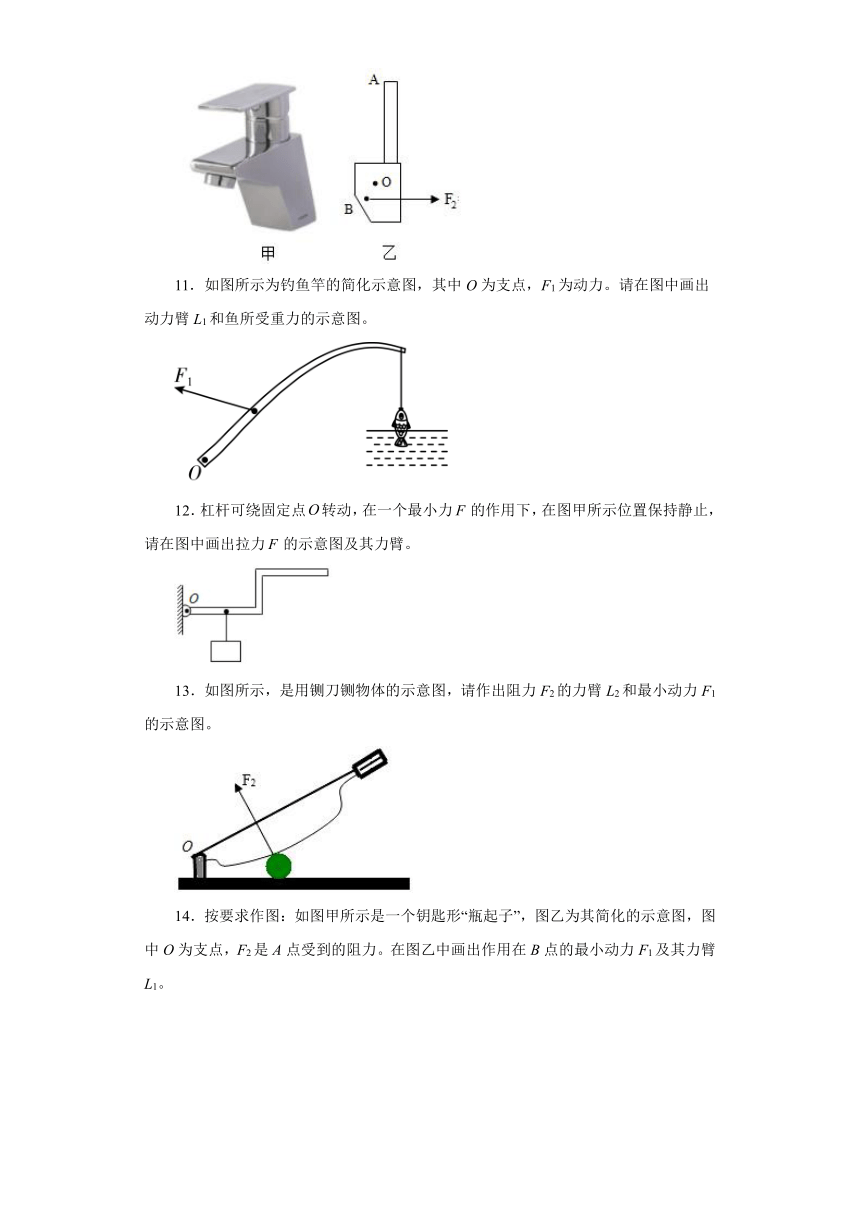

10．如图甲是一个水龙头，它的右端扳手部分可以看成是一个杠杆，其简化示意图如图乙，O点是支点。A点是动力的作用点，B点是阻力的作用点。请在乙图中画出放水时，作用在A点的最小动力F1。
11．如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。请在图中画出动力臂L1和鱼所受重力的示意图。
12．杠杆可绕固定点转动，在一个最小力的作用下，在图甲所示位置保持静止，请在图中画出拉力的示意图及其力臂。
13．如图所示，是用铡刀铡物体的示意图，请作出阻力F2的力臂L2和最小动力F1的示意图。
14．按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。
15．小聪正在做俯卧撑，若把他的身体看成一个杠杆，O为支点，A为重心，请画出F的力臂l。
16．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。在图上画出动力臂l1。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
