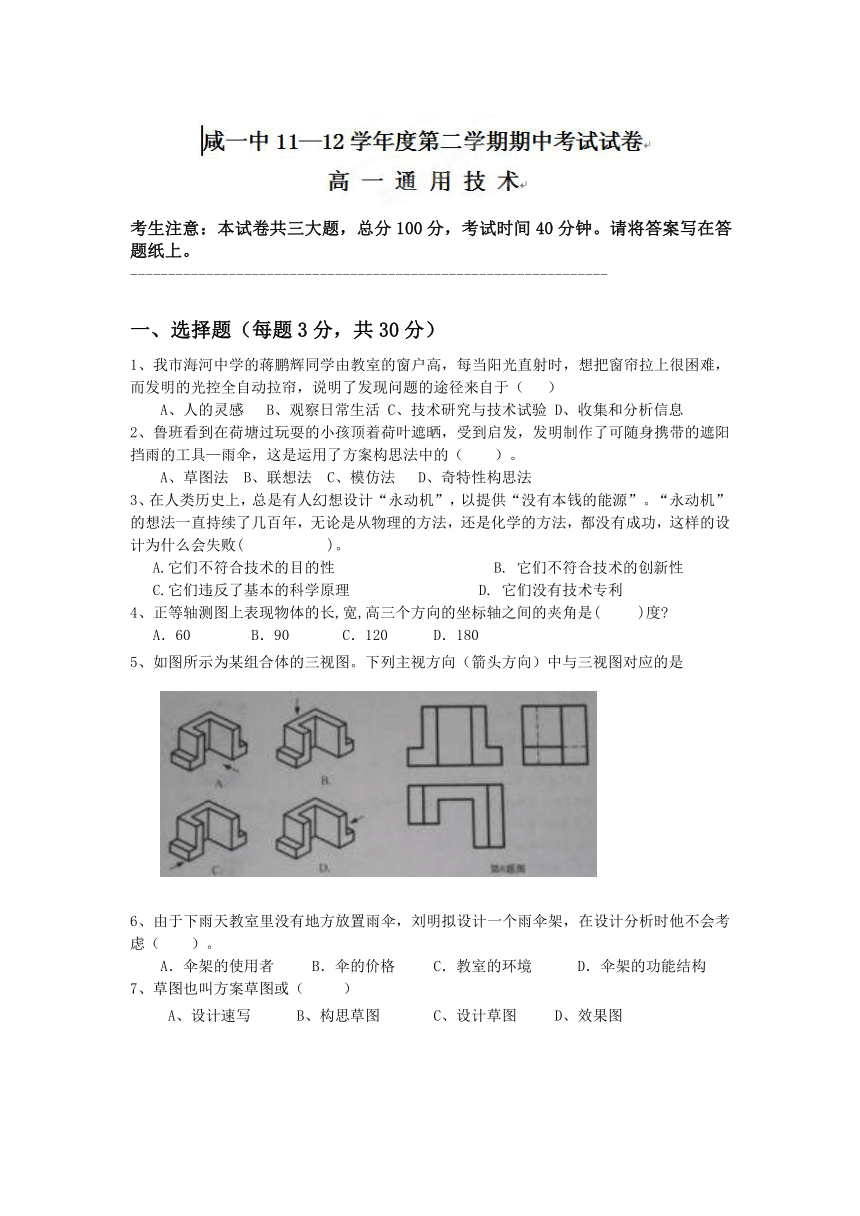

考生注意：本试卷共三大题，总分100分，考试时间40分钟。请将答案写在答题纸上。
---------------------------------------------------------------
一、选择题（每题3分，共30分）
1、我市海河中学的蒋鹏辉同学由教室的窗户高，每当阳光直射时，想把窗帘拉上很困难，而发明的光控全自动拉帘，说明了发现问题的途径来自于（ ）
A、人的灵感 B、观察日常生活 C、技术研究与技术试验 D、收集和分析信息
2、鲁班看到在荷塘过玩耍的小孩顶着荷叶遮晒，受到启发，发明制作了可随身携带的遮阳挡雨的工具—雨伞，这是运用了方案构思法中的（ ）。
A、草图法 B、联想法 C、模仿法 D、奇特性构思法
3、在人类历史上，总是有人幻想设计“永动机”，以提供“没有本钱的能源”。“永动机”的想法一直持续了几百年，无论是从物理的方法，还是化学的方法，都没有成功，这样的设计为什么会失败( )。
A.它们不符合技术的目的性 B. 它们不符合技术的创新性
C.它们违反了基本的科学原理 D. 它们没有技术专利
4、正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是( )度
A．60 B．90 C．120 D．180
5、如图所示为某组合体的三视图。下列主视方向（箭头方向）中与三视图对应的是
6、由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑（ ）。
A．伞架的使用者 B．伞的价格 C．教室的环境 D．伞架的功能结构　
7、草图也叫方案草图或（ ）
A、设计速写 B、构思草图 C、设计草图 D、效果图

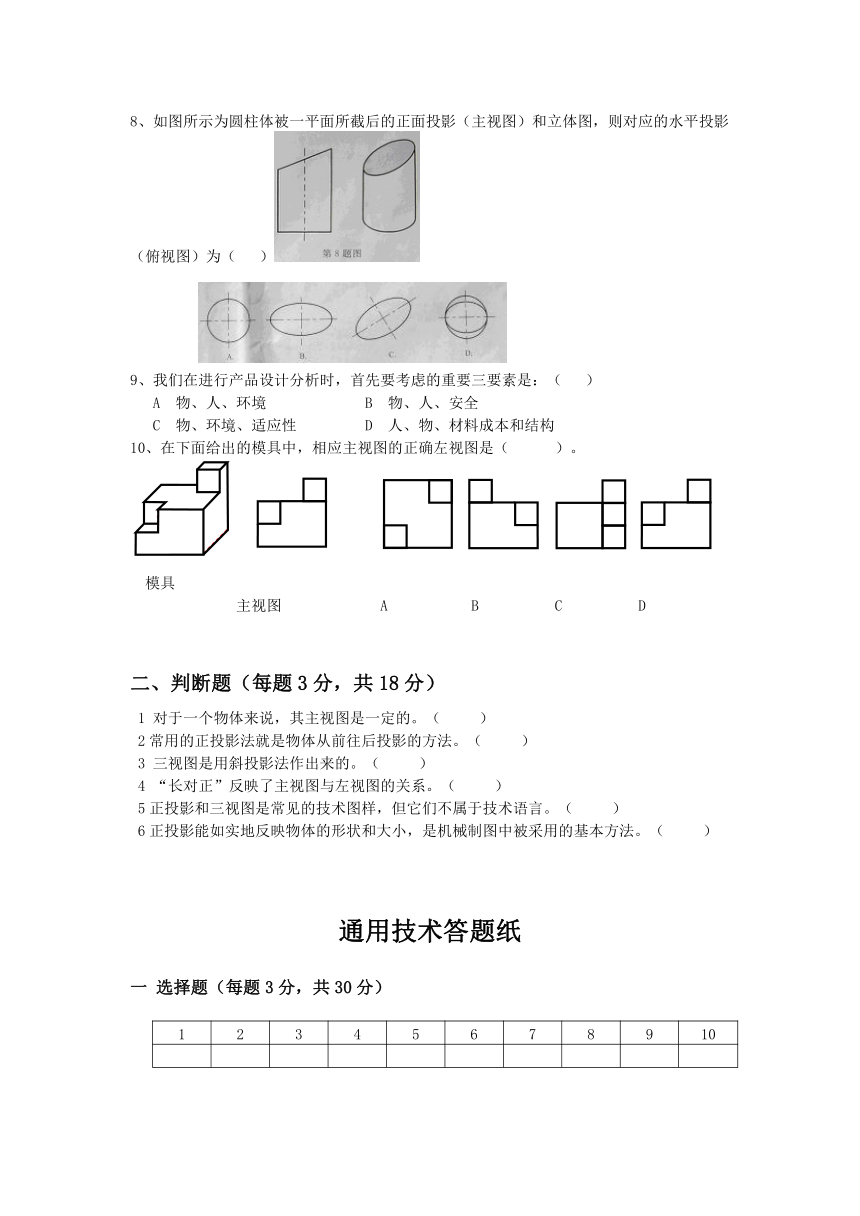

8、如图所示为圆柱体被一平面所截后的正面投影（主视图）和立体图，则对应的水平投影（俯视图）为（ ）
9、我们在进行产品设计分析时，首先要考虑的重要三要素是：（ ）
A 物、人、环境 B 物、人、安全
C 物、环境、适应性 D 人、物、材料成本和结构
10、在下面给出的模具中，相应主视图的正确左视图是（ ）。
模具
主视图 A B C D
二、判断题（每题3分，共18分）
1 对于一个物体来说，其主视图是一定的。（ ）
2常用的正投影法就是物体从前往后投影的方法。（ ）
3 三视图是用斜投影法作出来的。（ ）
4 “长对正”反映了主视图与左视图的关系。（ ）
5正投影和三视图是常见的技术图样，但它们不属于技术语言。（ ）
6正投影能如实地反映物体的形状和大小，是机械制图中被采用的基本方法。（ ）
通用技术答题纸
一 选择题（每题3分，共30分）
1 2 3 4 5 6 7 8 9 10
二 判断题（每题3分，共18分）
1 2 3 4 5 6
三、作图题 （共52分）
　
1. 画出下面几何形体的三视图。（30分）

2. 根据立体图，补全三视图。（22分）
