本试题卷分第I卷和第Ⅱ卷两部分。全卷共8页，第I卷1至5页，第Ⅱ卷6至8页。满分100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第1卷(共40分)
一、选择题(本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个选项是符合题意要求的)

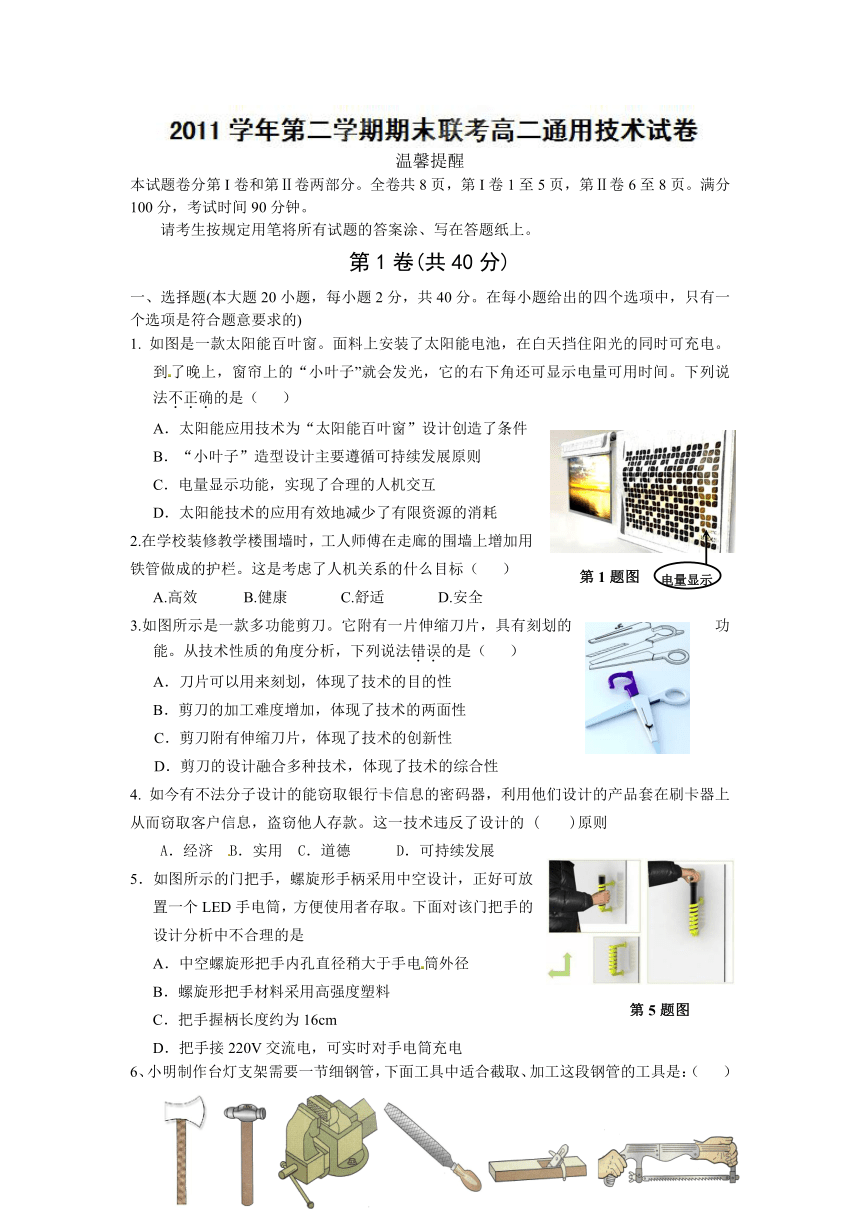

1. 如图是一款太阳能百叶窗。面料上安装了太阳能电池，在白天挡住阳光的同时可充电。到了晚上，窗帘上的“小叶子”就会发光，它的右下角还可显示电量可用时间。下列说法不正确的是（ ）
A．太阳能应用技术为“太阳能百叶窗”设计创造了条件
B．“小叶子”造型设计主要遵循可持续发展原则
C．电量显示功能，实现了合理的人机交互
D．太阳能技术的应用有效地减少了有限资源的消耗
2.在学校装修教学楼围墙时，工人师傅在走廊的围墙上增加用铁管做成的护栏。这是考虑了人机关系的什么目标（ ）
A.高效 B.健康 C.舒适 D.安全
3.如图所示是一款多功能剪刀。它附有一片伸缩刀片，具有刻划的功能。从技术性质的角度分析，下列说法错误的是（ ）
A．刀片可以用来刻划，体现了技术的目的性
B．剪刀的加工难度增加，体现了技术的两面性
C．剪刀附有伸缩刀片，体现了技术的创新性
D．剪刀的设计融合多种技术，体现了技术的综合性
4. 如今有不法分子设计的能窃取银行卡信息的密码器，利用他们设计的产品套在刷卡器上从而窃取客户信息，盗窃他人存款。这一技术违反了设计的 ( )原则
A．经济 B．实用 C．道德 D．可持续发展
5．如图所示的门把手，螺旋形手柄采用中空设计，正好可放置一个LED手电筒，方便使用者存取。下面对该门把手的设计分析中不合理的是
A．中空螺旋形把手内孔直径稍大于手电筒外径
B．螺旋形把手材料采用高强度塑料
C．把手握柄长度约为16cm
D．把手接220V交流电，可实时对手电筒充电
6、小明制作台灯支架需要一节细钢管，下面工具中适合截取、加工这段钢管的工具是：（ ）
A．①③⑥ B.②⑤⑥ C. ③④⑥ D. ①③④

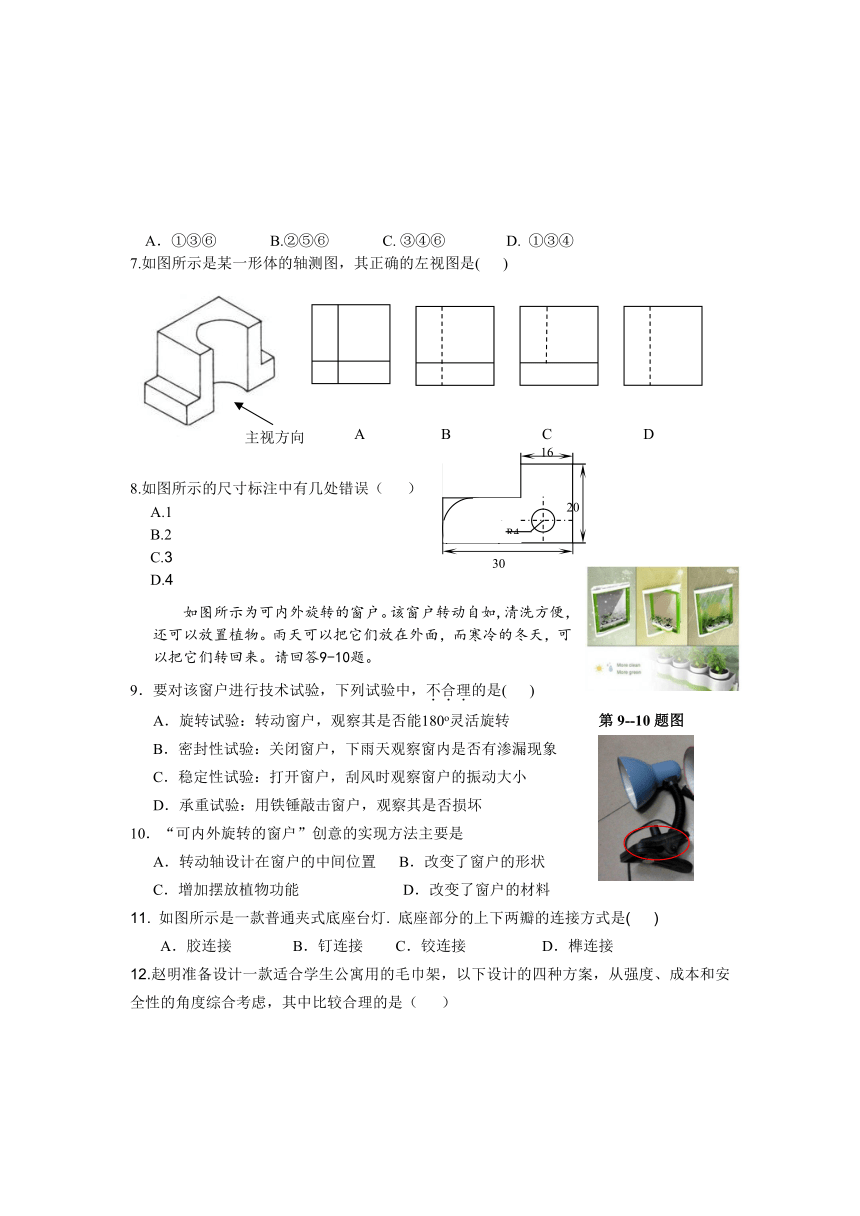

7.如图所示是某一形体的轴测图，其正确的左视图是( )
A B C D
8.如图所示的尺寸标注中有几处错误（ ）
A.1
B.2
C.3
D.4
如图所示为可内外旋转的窗户。该窗户转动自如,清洗方便，还可以放置植物。雨天可以把它们放在外面，而寒冷的冬天，可以把它们转回来。请回答9-10题。
9．要对该窗户进行技术试验，下列试验中，不合理的是( )
A．旋转试验：转动窗户，观察其是否能180o灵活旋转
B．密封性试验：关闭窗户，下雨天观察窗内是否有渗漏现象
C．稳定性试验：打开窗户，刮风时观察窗户的振动大小
D．承重试验：用铁锤敲击窗户，观察其是否损坏
10．“可内外旋转的窗户”创意的实现方法主要是
A．转动轴设计在窗户的中间位置 B．改变了窗户的形状
C．增加摆放植物功能 D．改变了窗户的材料
11. 如图所示是一款普通夹式底座台灯. 底座部分的上下两瓣的连接方式是( )
A．胶连接 B．钉连接 C．铰连接 D．榫连接
12.赵明准备设计一款适合学生公寓用的毛巾架，以下设计的四种方案，从强度、成本和安全性的角度综合考虑，其中比较合理的是（ ）

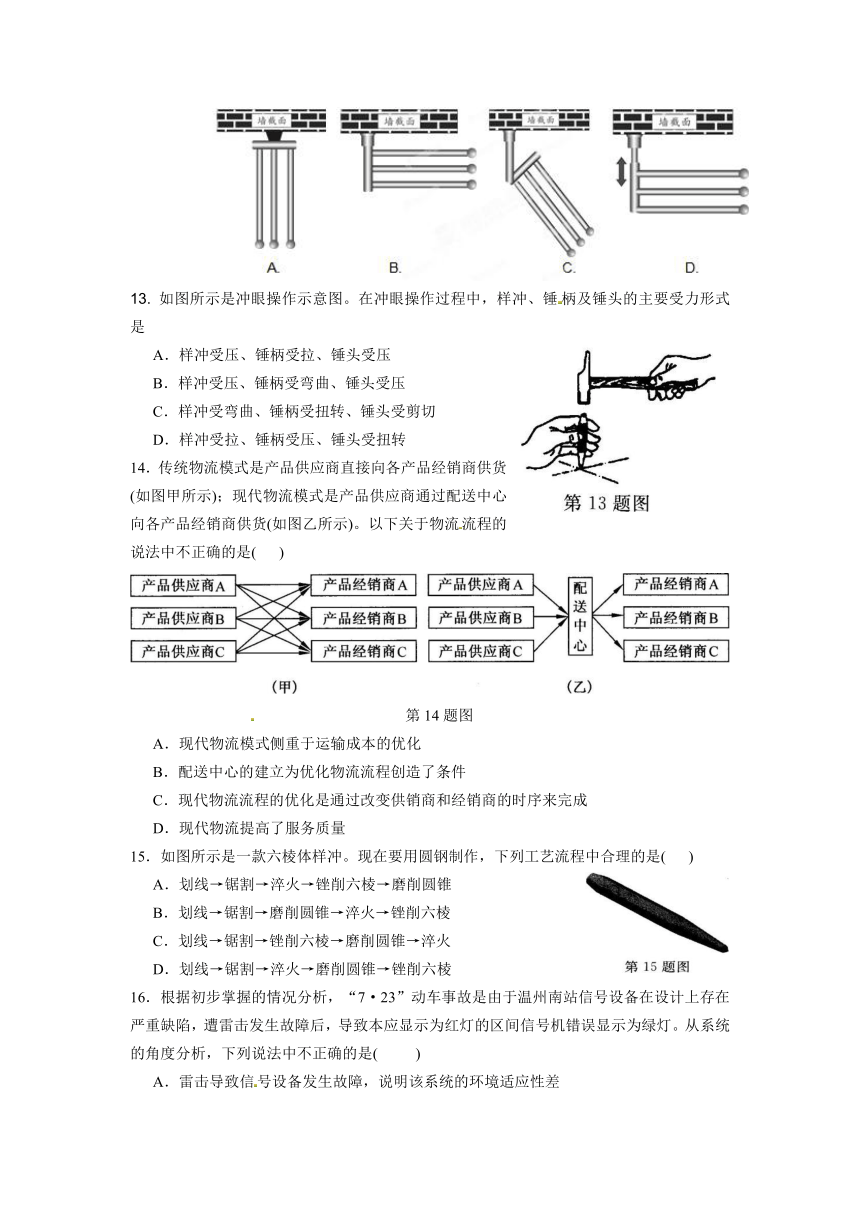

13. 如图所示是冲眼操作示意图。在冲眼操作过程中，样冲、锤柄及锤头的主要受力形式是
A．样冲受压、锤柄受拉、锤头受压
B．样冲受压、锤柄受弯曲、锤头受压
C．样冲受弯曲、锤柄受扭转、锤头受剪切
D．样冲受拉、锤柄受压、锤头受扭转
14．传统物流模式是产品供应商直接向各产品经销商供货(如图甲所示)；现代物流模式是产品供应商通过配送中心向各产品经销商供货(如图乙所示)。以下关于物流流程的说法中不正确的是( )
第14题图
A．现代物流模式侧重于运输成本的优化
B．配送中心的建立为优化物流流程创造了条件
C．现代物流流程的优化是通过改变供销商和经销商的时序来完成
D．现代物流提高了服务质量
15．如图所示是一款六棱体样冲。现在要用圆钢制作，下列工艺流程中合理的是( )
A．划线→锯割→淬火→锉削六棱→磨削圆锥
B．划线→锯割→磨削圆锥→淬火→锉削六棱
C．划线→锯割→锉削六棱→磨削圆锥→淬火
D．划线→锯割→淬火→磨削圆锥→锉削六棱
16．根据初步掌握的情况分析，“7·23”动车事故是由于温州南站信号设备在设计上存在严重缺陷，遭雷击发生故障后，导致本应显示为红灯的区间信号机错误显示为绿灯。从系统的角度分析，下列说法中不正确的是( )
A．雷击导致信号设备发生故障，说明该系统的环境适应性差
B．信号设备在设计上存在严重缺陷，说明该系统的目的性不明确
C．信号设备发生故障导致动车追尾，说明该系统的整体性差
D．信号设备发生故障导致区间信号灯显示错误，说明系统具有相关性
17．明明准备制作一款带有照明功能的雨伞，从系统设计的角度出发，下列分析中不恰当的是( )
A．雨伞和手电筒是多功能雨伞的两个子系统
B．伞柄既可以作为手电筒的外壳又能收纳雨伞
C．利用伞面收集太阳能直接给灯泡供电
D．伞柄既是雨伞子系统的要素，又是手电筒子系统的要素

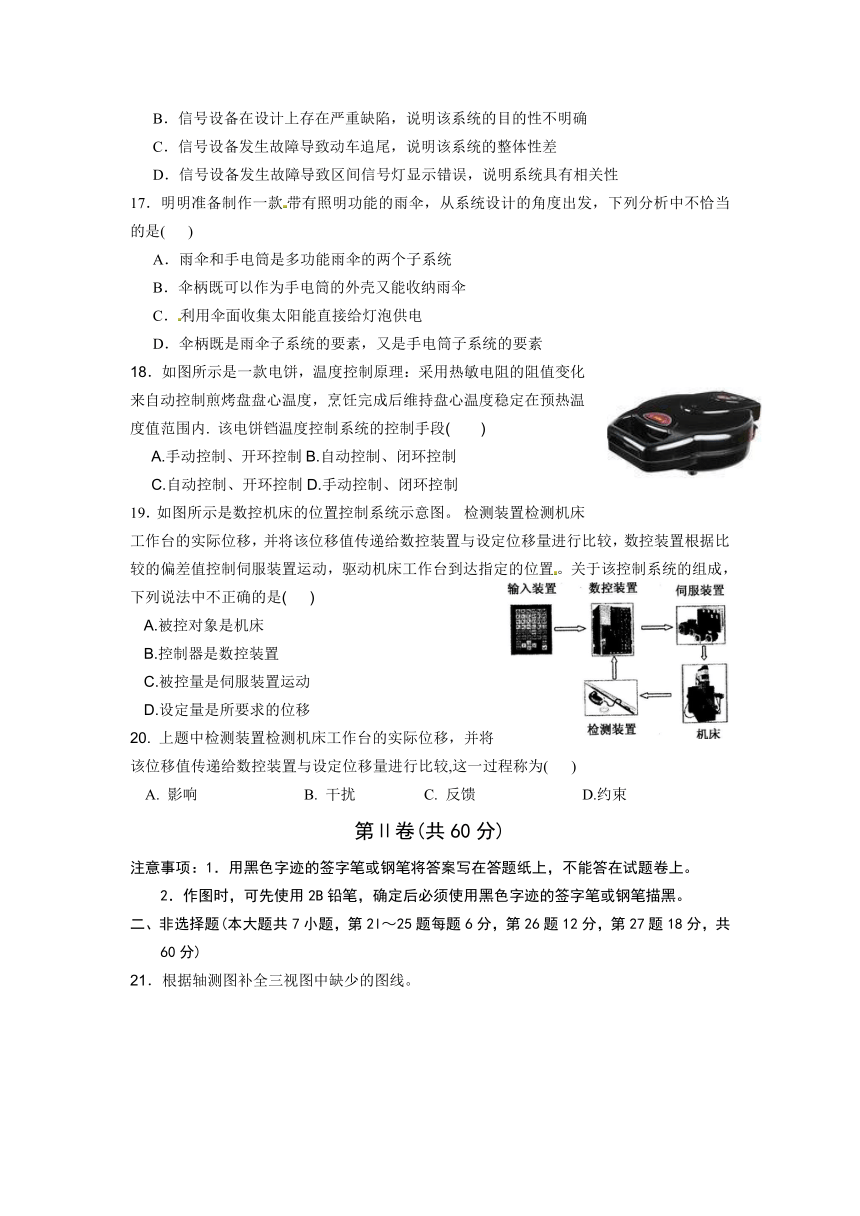

18．如图所示是一款电饼，温度控制原理：采用热敏电阻的阻值变化来自动控制煎烤盘盘心温度，烹饪完成后维持盘心温度稳定在预热温度值范围内. 该电饼铛温度控制系统的控制手段( )
A.手动控制、开环控制B.自动控制、闭环控制
C.自动控制、开环控制D.手动控制、闭环控制
19．如图所示是数控机床的位置控制系统示意图。 检测装置检测机床工作台的实际位移，并将该位移值传递给数控装置与设定位移量进行比较，数控装置根据比较的偏差值控制伺服装置运动，驱动机床工作台到达指定的位置。关于该控制系统的组成，下列说法中不正确的是( )
A.被控对象是机床
B.控制器是数控装置
C.被控量是伺服装置运动
D.设定量是所要求的位移
20. 上题中检测装置检测机床工作台的实际位移，并将该位移值传递给数控装置与设定位移量进行比较,这一过程称为( )
A. 影响 B. 干扰 C. 反馈 D.约束
第Ⅱ卷(共60分)
注意事项：1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题(本大题共7小题，第2l～25题每题6分，第26题12分，第27题18分，共60分)
21．根据轴测图补全三视图中缺少的图线。
22.如图所示是一款恒温式燃气热水器，该热水器具有以下特点：①显示器能显示当前水温和设定水温；②具有温度控制功能，限制最高温度不超过65℃;③具有自动点火和熄火保护功能;④自动调节热水器的热负荷和出水量、实现出水温度恒定；⑤显示屏显示当前用水量、耗气量和机器工作状态；⑥燃气和空气混合比例达到最佳，更高效环保；⑦采用二次冷凝换热技术、热效率高、节省能源部；⑧冷凝换热器采用防腐技术，经久耐用。请回答以下问题（在“ ” 填写合适选项的序号）
（1）体现信息交互的特点有 、 ；
（2）体现可持续发展原则的特点有 、 ；
（3）体现安全目标的特点有 、 ；
23．如图所示为小车转向轮的装配关系示意图。装配车轮需要以下环节：①将轴装入轮又孔内，然后铆接；②把弹性挡圈嵌入销轴端部的槽中；③将轴套压入车轮；④把车轮装入轮叉后，将销轴插入轮叉孔及轴套中。请分析车轮装配工艺，回答以下问题。
(1)补充完整装配流程(在“▲”处填写装配环节的序号)：①→ ▲ → ▲ → ▲ 。
(2)为了缩短装配时间，可将上述串行工序中的 ▲ 和 ▲环节改为并行工序(在“▲”处填写装配环节的序号)。
(3)轴套与销轴之间的连接方式是 ▲ (在刚连接和铰连接中选择一种填在“▲”处)。
24.如图所示是家庭安全报警系统组成示意图，探测器探测到非安全信号后，主机控制声音报警器发出声音报警，并通过电信网络向主人设定的通讯工具发送报警信息。
（1）请根据示意图，完成系统的组成方框图
第24题图
（2）报警系统的探测器能抗各种干扰，这反映该系统具有较好的 （从相关性；动态性；环境适应性中选择一个）
25如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处） ▲ 。
26.某企业生产如图所示的计算机显示器支架，可安装两只显示器。该支架由底座、立柱、支撑臂和显示器固定板组成，两只支撑臂均可绕立柱旋转，以调整显示器的角度。为了测试该显示器支架的承载能力，现提供钩码若干，请设计简易试验方案，并回答问题。
（1）进行支架的稳定性试验，请画出试验方案示意图，用文字说明主要试验步骤；
（2）进行支架的强度试验，请画出试验方案示意图，用文字说明主要试验步骤；
（3）如果要提高支架的稳定性，可以采取的措施是： 、 （在下列选项中，选择两项，将序号填写在“ ”处）
①增加立柱的高度；②减小支撑臂的长度；③增加支撑臂的长度；④增加底座的直径。
（4）如果要搞高支撑臂的强度，可以采取的措施是： 、 （在下列选项中，选择两项，将序号填写在“ ”处）
①增加支撑臂的截面积；②增加支撑臂的长度；③减小支撑臂的长度；④减小立柱的高度。
27．杨洋准备设计一个多功能支架，用于放置书刊、乐谱、笔记本电脑等。他在网上搜集到一款乐谱架B作为参考(如图所示)，并提出如下设计要求：
A．桌面高度、角度可以调节，适合中学生坐着和站着都能使用；
B．移动方便、稳定性好；
C．结构简单、牢固，便于制作。
请你根据以上设计要求，完成下列任务：
(1)画出设计草图，必要时用文字说明；
(2)在草图中标注长、宽、高等主要尺寸；
(3)说明你的设计方案中如何调节高度、角度，并说明高度、角度的调节范围；
(4)说明你的设计方案中有创意的两个主要特色。
高二通用技术参考答案
一、选择题(本大题20小题，每小题2分，共40分。)
二、非选择题(本大题共7小题，第2l～25题每题6分，第26题12分，第27题18分，共60分)
21.实线一条1分,虚线2分
22.（1）①⑤　　　（2）⑥⑦　　　　（3）②③
23.（1）④③②　　　（2）①③　　　　（3）铰连接
24. （1）①探测器 ②主机 ③声音报警器 ④通讯工具（2）环境适应性
25．(1)．①设定水压；②电机及水泵；③管道；④管道中的水压⑤检测装置，
(2)．水压传感器。
(2)．如：将两个支撑臂分开向两侧转开180度，在两个支撑臂的外端同时逐渐增加钩码，直至支架发生明显变形或损坏，记录支架发生明显变形或损坏前钩码的总质量。

(3)．②；④
(4)．①；③
27.评分标准：（1）7分 （2）3分 （3）4分（4）4分
第1题图
电量显示
第5题图
①斧头②钳工锤 ③台虎钳 ④锉刀 ⑤刨子 ⑥钢锯
①斧头
30
20
16
R4
主视方向
第9--10题图
23
