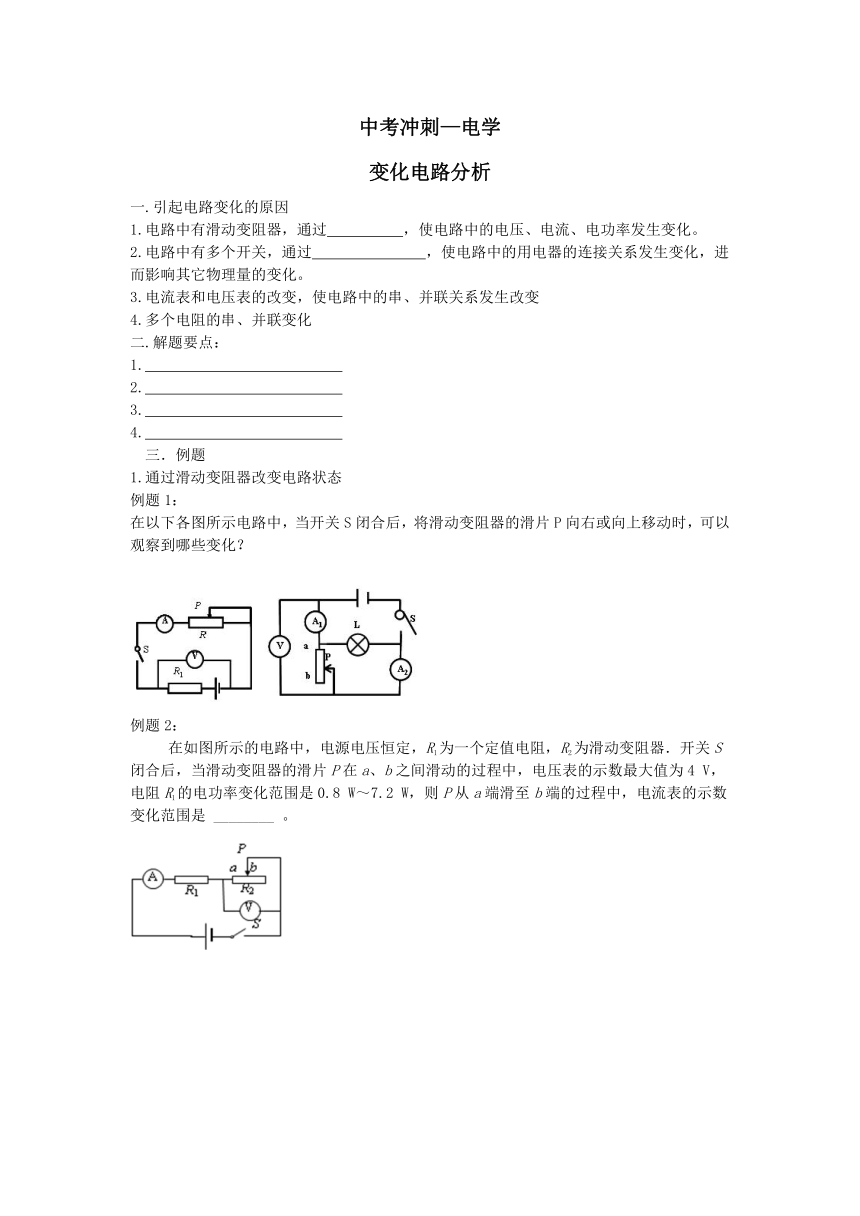

中考冲刺—电学
变化电路分析
一.引起电路变化的原因
1.电路中有滑动变阻器，通过 ，使电路中的电压、电流、电功率发生变化。
2.电路中有多个开关，通过 ，使电路中的用电器的连接关系发生变化，进而影响其它物理量的变化。
3.电流表和电压表的改变，使电路中的串、并联关系发生改变
4.多个电阻的串、并联变化
二.解题要点：
1.
2.
3.
4.
三．例题
1.通过滑动变阻器改变电路状态
例题1：
在以下各图所示电路中，当开关S闭合后，将滑动变阻器的滑片P向右或向上移动时，可以观察到哪些变化？
例题2：
在如图所示的电路中，电源电压恒定，R1为一个定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大值为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数变化范围是 ________ 。
2.通过开关改变电路状态
例题3：
在以下各图所示电路中，当开关S由断开到闭合时，可以观察到电路的哪些变化？
例题4：
如图所示电路中，当开关S闭合，S1断开时，电流表A1和A2的示数之比为3∶1；当开关S、S1都闭合时，电流表A1和A3的示数之比为1∶2，则电阻R1、R2消耗的电功率之比是_____，电阻R1、R3的阻值之比是_____。
3.换电表使电路状态发生改变
例题5：
如图所示的电路中，电路两端的总电压保持不变，闭合开关S，电压表V1与V2的示数之比为3∶5，电流表A的示数为1A；若将电压表V1、V2换成电流表A1、A2 ，此时电流表A1与A2的示数之比为1:3。则电阻R1∶R2 = ____________。
4.多个电阻串、并联的变化
例题6：
将额定电压相同的灯L1和L2以并联的方式接入电压为U的电路中时，灯L1的功率为9W；若将灯L1和L2以串联的方式仍接入电压为U的电路中时，灯L1的功率为4W。则下列说法中错误的是
A．在并联和串联的两种连接方式中，灯L1两端的电压之比为3：2
B．在串联电路中，灯L2两端的电压为
C．灯L1、L2的额定功率之比为2：1
D．灯L1的电阻是灯L2的电阻的2倍
