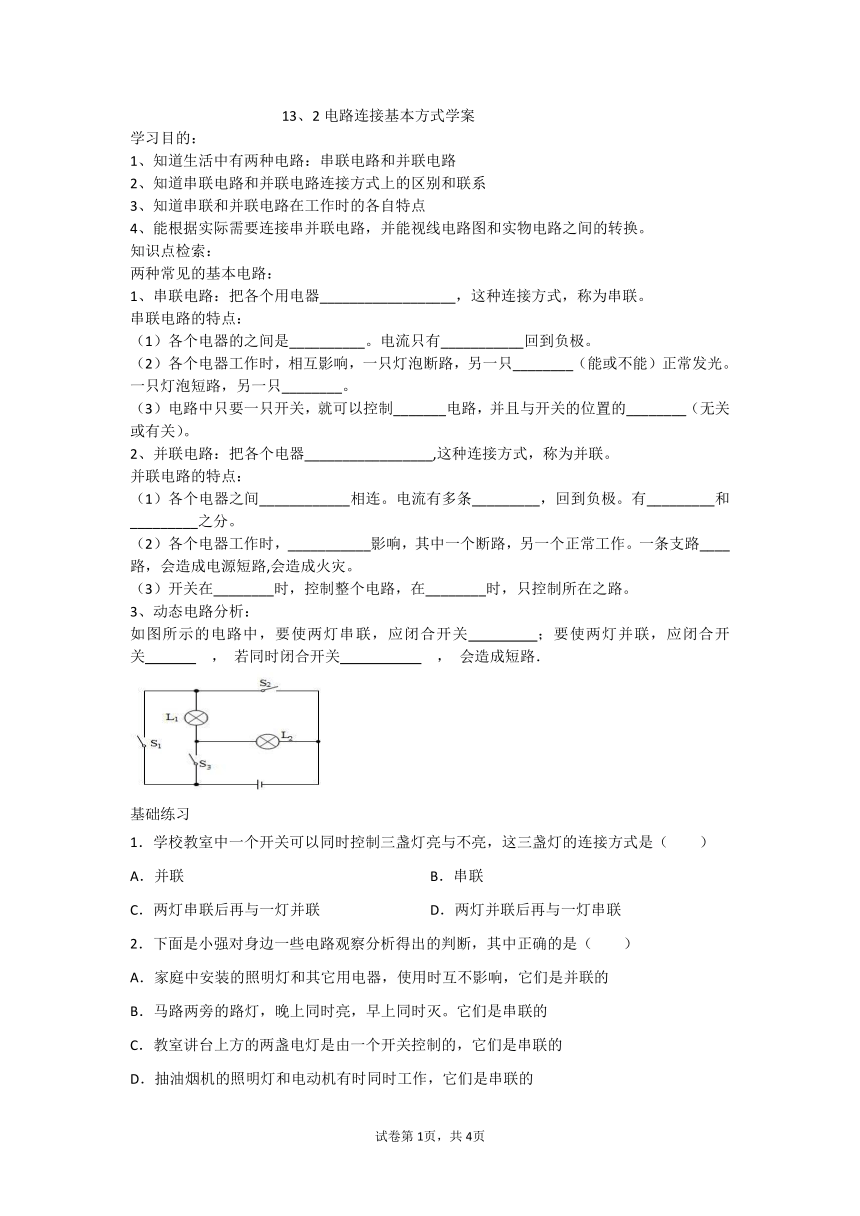

13、2电路连接基本方式学案
学习目的：
1、知道生活中有两种电路：串联电路和并联电路
2、知道串联电路和并联电路连接方式上的区别和联系
3、知道串联和并联电路在工作时的各自特点
4、能根据实际需要连接串并联电路，并能视线电路图和实物电路之间的转换。
知识点检索：
两种常见的基本电路：
串联电路：把各个用电器__________________，这种连接方式，称为串联。
串联电路的特点：
各个电器的之间是__________。电流只有___________回到负极。
各个电器工作时，相互影响，一只灯泡断路，另一只________（能或不能）正常发光。
一只灯泡短路，另一只________。
电路中只要一只开关，就可以控制_______电路，并且与开关的位置的________（无关或有关）。
并联电路：把各个电器_________________,这种连接方式，称为并联。
并联电路的特点：
各个电器之间____________相连。电流有多条_________，回到负极。有_________和_________之分。
各个电器工作时，___________影响，其中一个断路，另一个正常工作。一条支路____路，会造成电源短路,会造成火灾。
开关在________时，控制整个电路，在________时，只控制所在之路。
动态电路分析：
如图所示的电路中，要使两灯串联，应闭合开关 ；要使两灯并联，应闭合开关 ， 若同时闭合开关 ， 会造成短路．
基础练习
1．学校教室中一个开关可以同时控制三盏灯亮与不亮，这三盏灯的连接方式是（　　）
A．并联 B．串联
C．两灯串联后再与一灯并联 D．两灯并联后再与一灯串联
2．下面是小强对身边一些电路观察分析得出的判断，其中正确的是（　　）
A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的
D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的

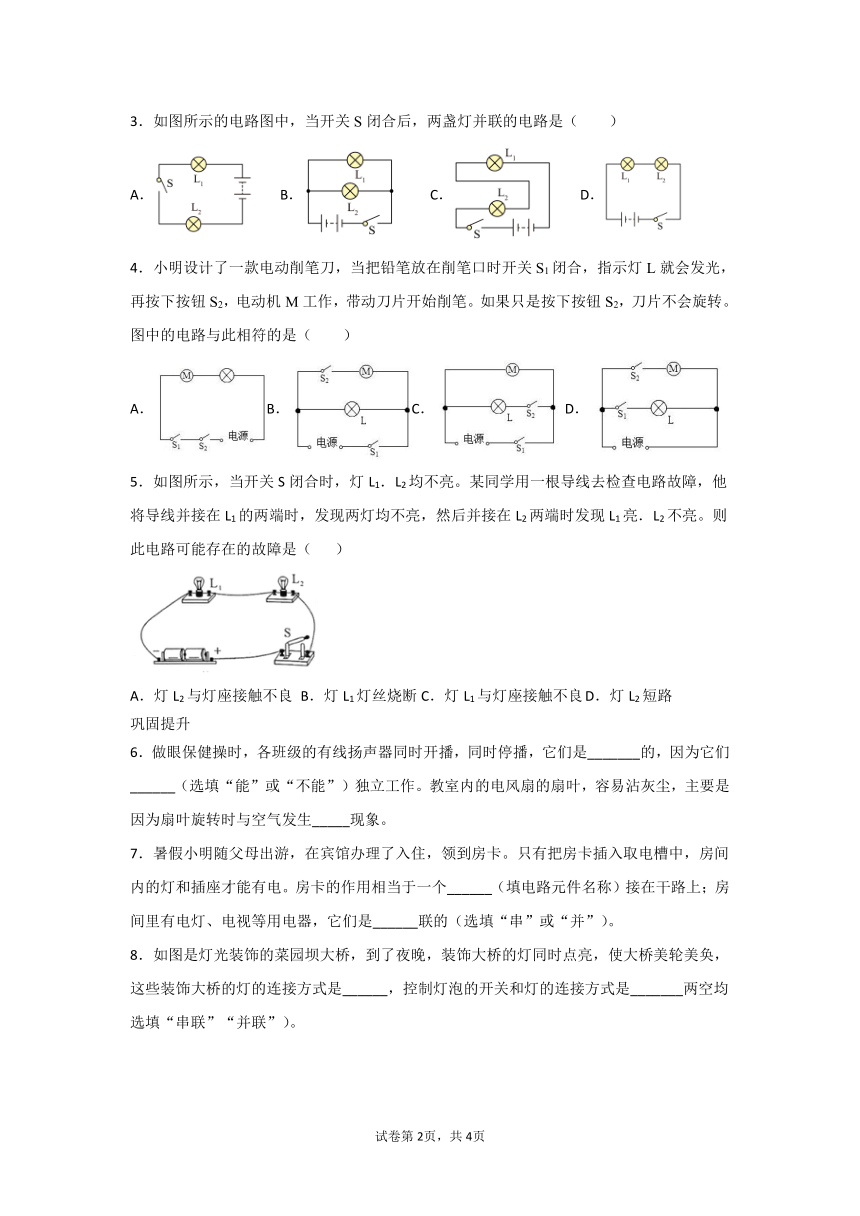

3．如图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（　　）
A． B． C． D．
4．小明设计了一款电动削笔刀，当把铅笔放在削笔口时开关S1闭合，指示灯L就会发光，再按下按钮S2，电动机M工作，带动刀片开始削笔。如果只是按下按钮S2，刀片不会旋转。图中的电路与此相符的是（　　）
A．B．C．D．
5．如图所示，当开关S闭合时，灯L1．L2均不亮。某同学用一根导线去检查电路故障，他将导线并接在L1的两端时，发现两灯均不亮，然后并接在L2两端时发现L1亮．L2不亮。则此电路可能存在的故障是（ ）
A．灯L2与灯座接触不良 B．灯L1灯丝烧断C．灯L1与灯座接触不良 D．灯L2短路
巩固提升
6．做眼保健操时，各班级的有线扬声器同时开播，同时停播，它们是_______的，因为它们______（选填“能”或“不能”）独立工作。教室内的电风扇的扇叶，容易沾灰尘，主要是因为扇叶旋转时与空气发生_____现象。
7．暑假小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入取电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个______（填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是______联的（选填“串”或“并”）。
8．如图是灯光装饰的菜园坝大桥，到了夜晚，装饰大桥的灯同时点亮，使大桥美轮美奂，这些装饰大桥的灯的连接方式是______，控制灯泡的开关和灯的连接方式是_______两空均选填“串联”“并联”）。
9．如图所示，灯泡L1和L2是______联，闭合开关，发现两灯均不亮。用一根导线，连接A、B点，两灯不亮；连接B、C点，两灯也不亮；连接C、D点，两灯仍不亮；连接A、C两点，L1发光。已知导线和电源都是完好的，则电路中的故障是______。
10．小华有一发光棒，闭合开关，众小灯齐发光：一段时间后，其中一小灯熄灭，如图所示，若该小灯处断路，则说明众小灯之间是___________联的；若该小灯处短路，则说明众小灯之间是___________联的。
拓展延伸
11、6．现在轿车上都配备了安全带未系报警提示系统，当司机坐在座椅上时，压力开关S1闭合，指示灯亮起，提示司机系安全带；当系入安全带后开关S2闭合，指示灯熄灭。下面四个同学设计的电路图最合理的是（　　）
A．B．C．D．
12、如图所示的电路，要使两灯串联只需闭合开关_______，要使两灯并联需要闭合开关_______，绝不允许同时闭合的开关是___________。要使其中一盏灯亮，只需闭合开关___________。
13、在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路：
（1）如果合上开关，将出现______现象（选填“通路”、“开路”或“短路”）；
（2）对于这个电路，只须拆除______（选填“a”、“b”、“c”、“d”或“e”）导线，就能成为一个正确的串联电路；
（3）对于这个电路还可以只改动一根导线______（选填“a”、“b”、“c”、“d”或“e”），就能成为一个正确的并联电路，请你在答题纸上将改动的导线画“×”，并将正确的连接画出来______。
