欧姆定律电路故障分析

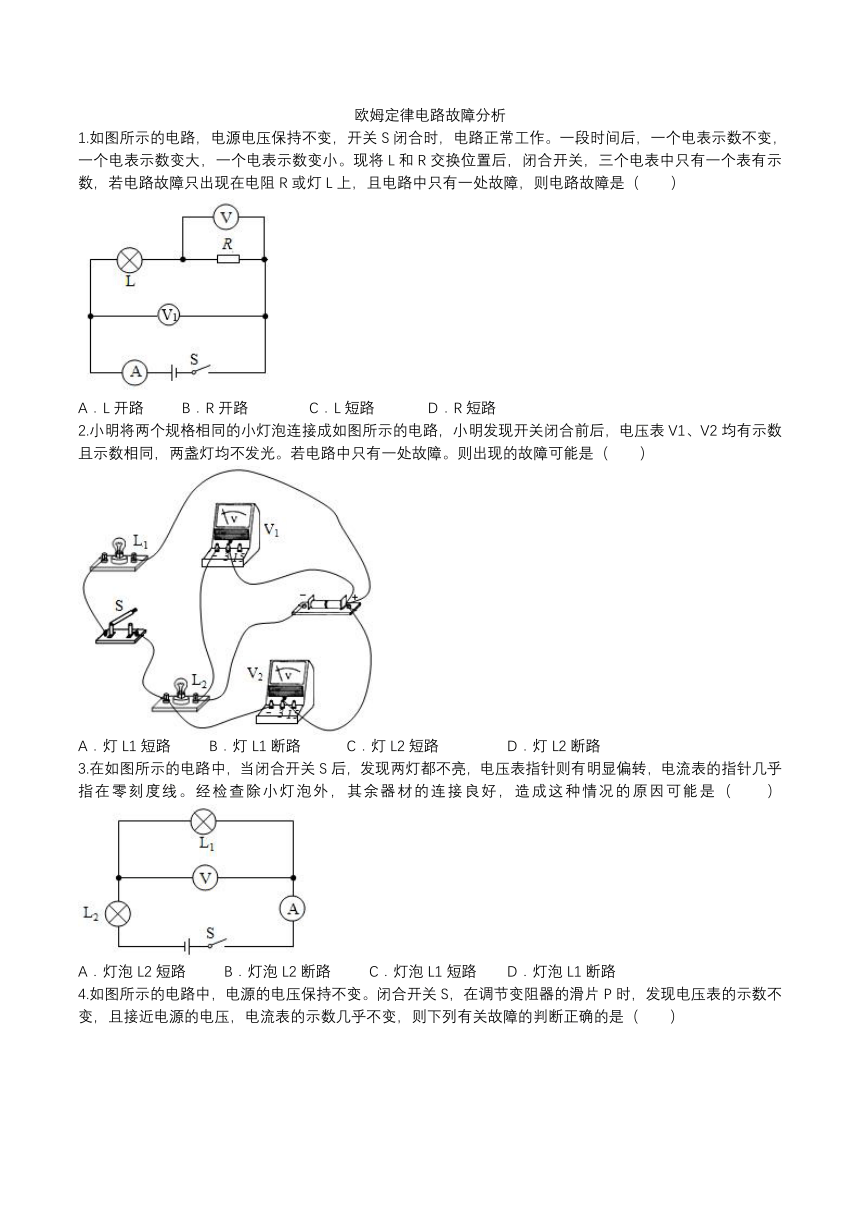

1.如图所示的电路，电源电压保持不变，开关S闭合时，电路正常工作。一段时间后，一个电表示数不变，一个电表示数变大，一个电表示数变小。现将L和R交换位置后，闭合开关，三个电表中只有一个表有示数，若电路故障只出现在电阻R或灯L上，且电路中只有一处故障，则电路故障是（　　）
A．L开路 B．R开路 C．L短路 D．R短路
2.小明将两个规格相同的小灯泡连接成如图所示的电路，小明发现开关闭合前后，电压表V1、V2均有示数且示数相同，两盏灯均不发光。若电路中只有一处故障。则出现的故障可能是（　　）
A．灯L1短路 B．灯 L1断路 C．灯L2短路 D．灯L2断路
3.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在零刻度线。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L1断路

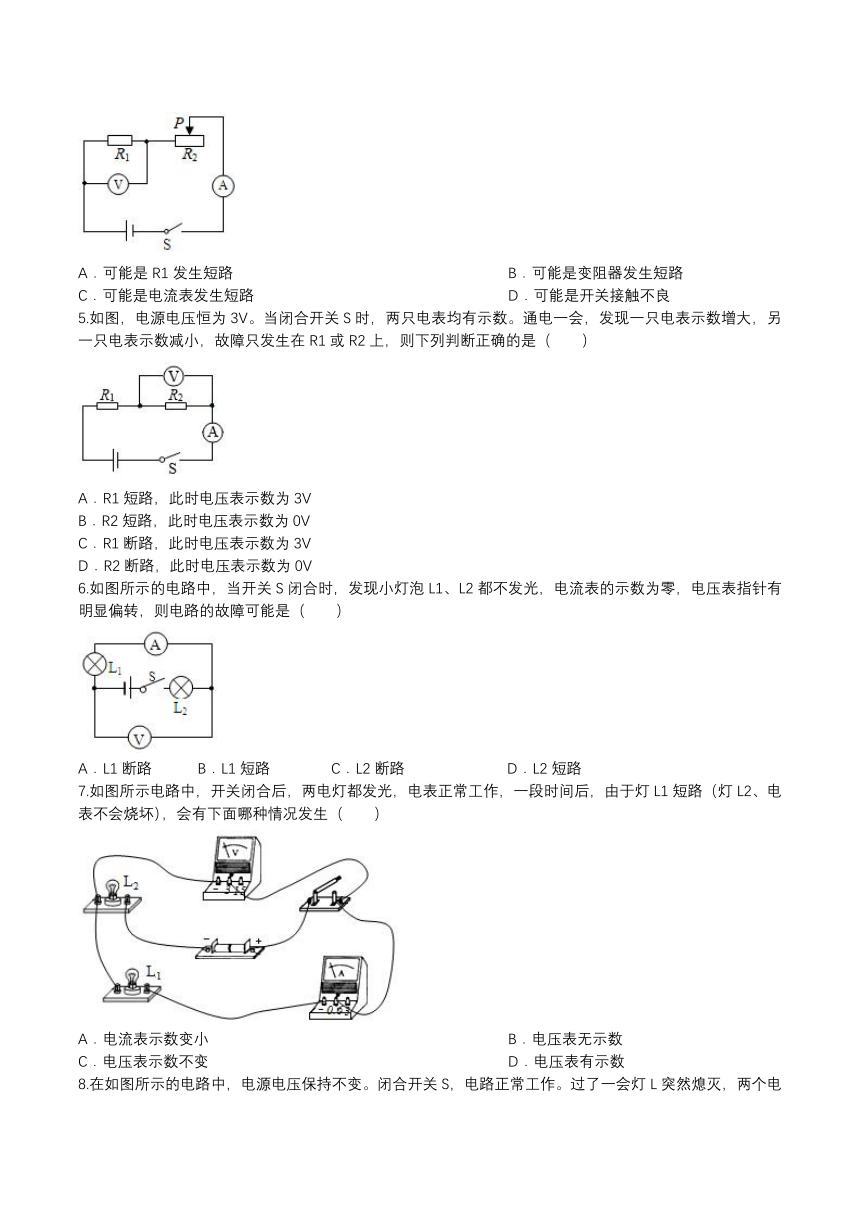

4.如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
5.如图，电源电压恒为3V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）
A．R1短路，此时电压表示数为3V
B．R2短路，此时电压表示数为0V
C．R1断路，此时电压表示数为3V
D．R2断路，此时电压表示数为0V
6.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
7.如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表有示数

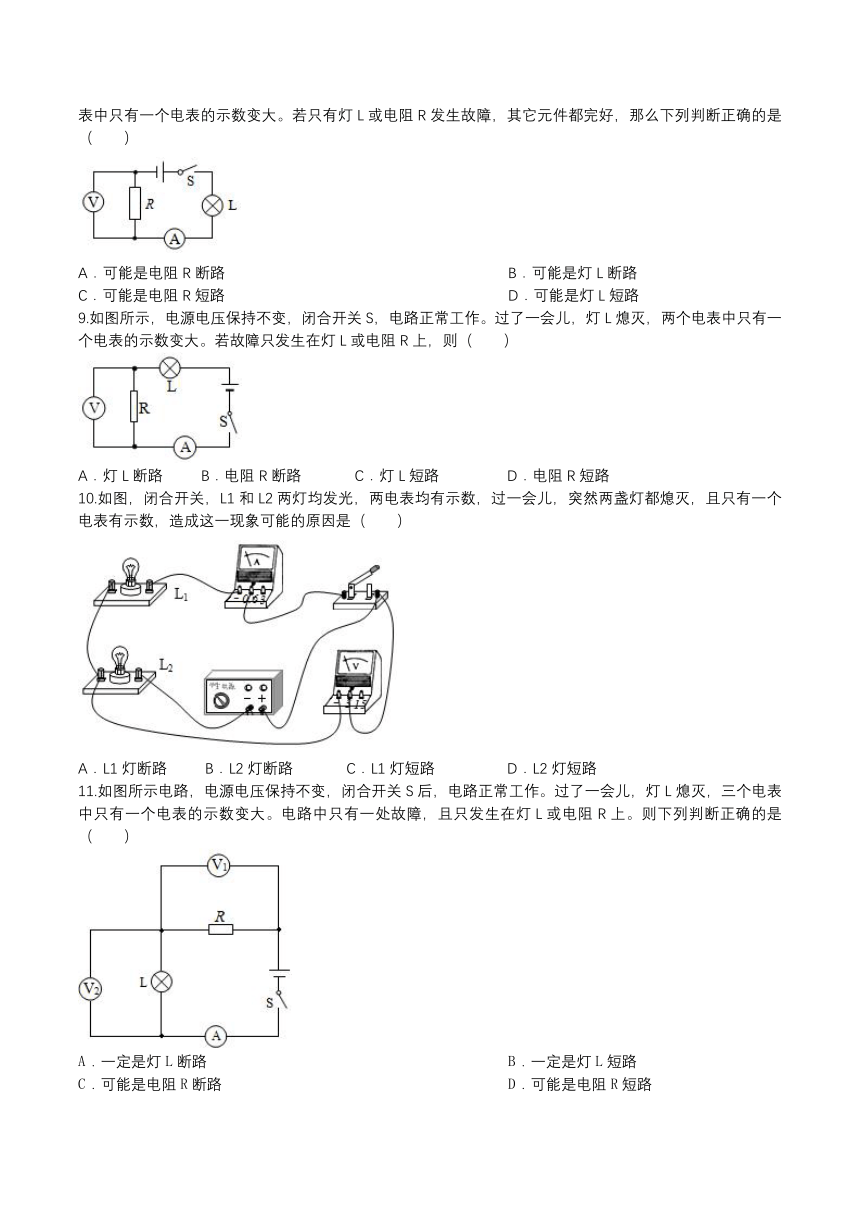

8.在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（　　）
A．可能是电阻R断路 B．可能是灯L断路
C．可能是电阻R短路 D．可能是灯L短路
9.如图所示，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大。若故障只发生在灯L或电阻R上，则（　　）
A．灯L断路 B．电阻R断路 C．灯L短路 D．电阻R短路
10.如图，闭合开关，L1和L2两灯均发光，两电表均有示数，过一会儿，突然两盏灯都熄灭，且只有一个电表有示数，造成这一现象可能的原因是（　　）
A．L1灯断路 B．L2灯断路 C．L1灯短路 D．L2灯短路
11.如图所示电路，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，三个电表中只有一个电表的示数变大。电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断正确的是（　　）
A．一定是灯L断路 B．一定是灯L短路
C．可能是电阻R断路 D．可能是电阻R短路

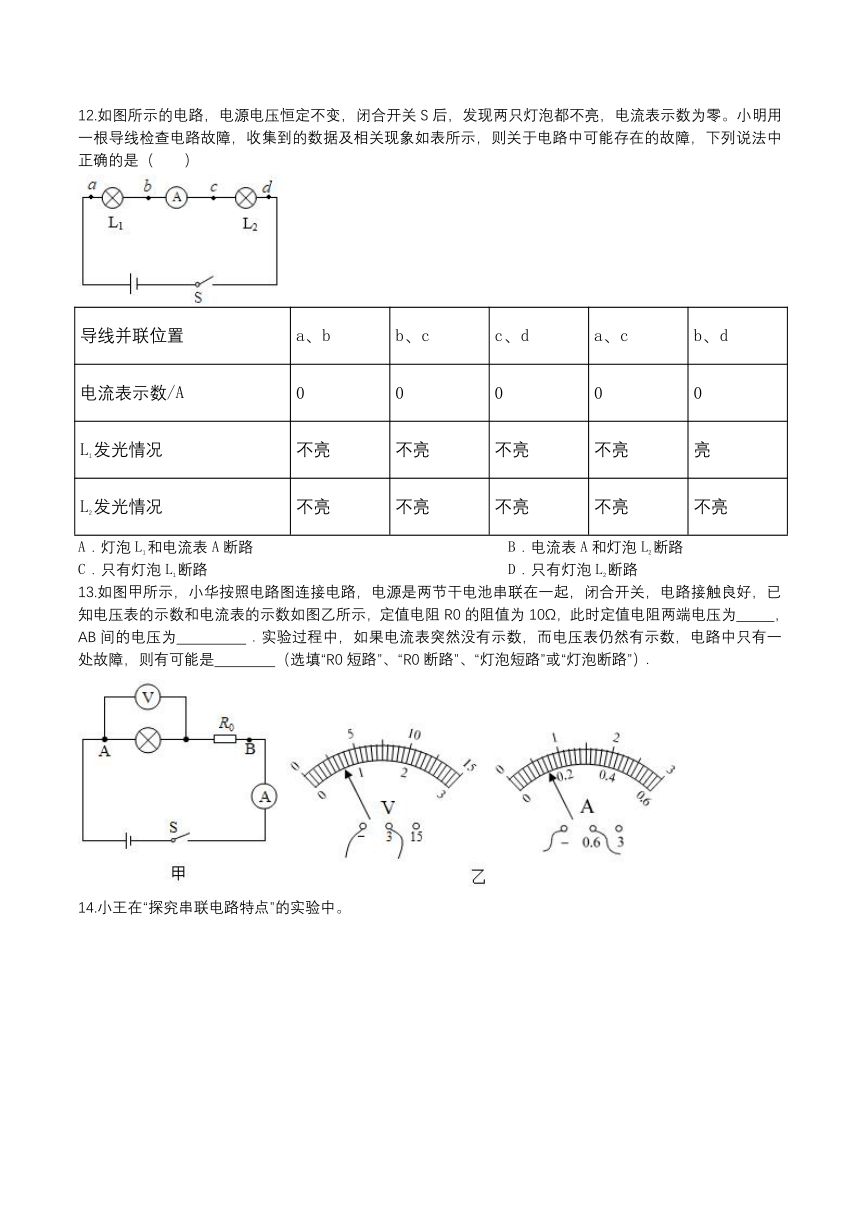

12.如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是（　　）
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L1发光情况 不亮 不亮 不亮 不亮 亮
L2发光情况 不亮 不亮 不亮 不亮 不亮
A．灯泡L1和电流表A断路 B．电流表A和灯泡L2断路
C．只有灯泡L1断路 D．只有灯泡L2断路
13.如图甲所示，小华按照电路图连接电路，电源是两节干电池串联在一起，闭合开关，电路接触良好，已知电压表的示数和电流表的示数如图乙所示，定值电阻R0的阻值为10Ω，此时定值电阻两端电压为 ，AB间的电压为 ．实验过程中，如果电流表突然没有示数，而电压表仍然有示数，电路中只有一处故障，则有可能是 （选填“R0短路”、“R0断路”、“灯泡短路”或“灯泡断路”）．

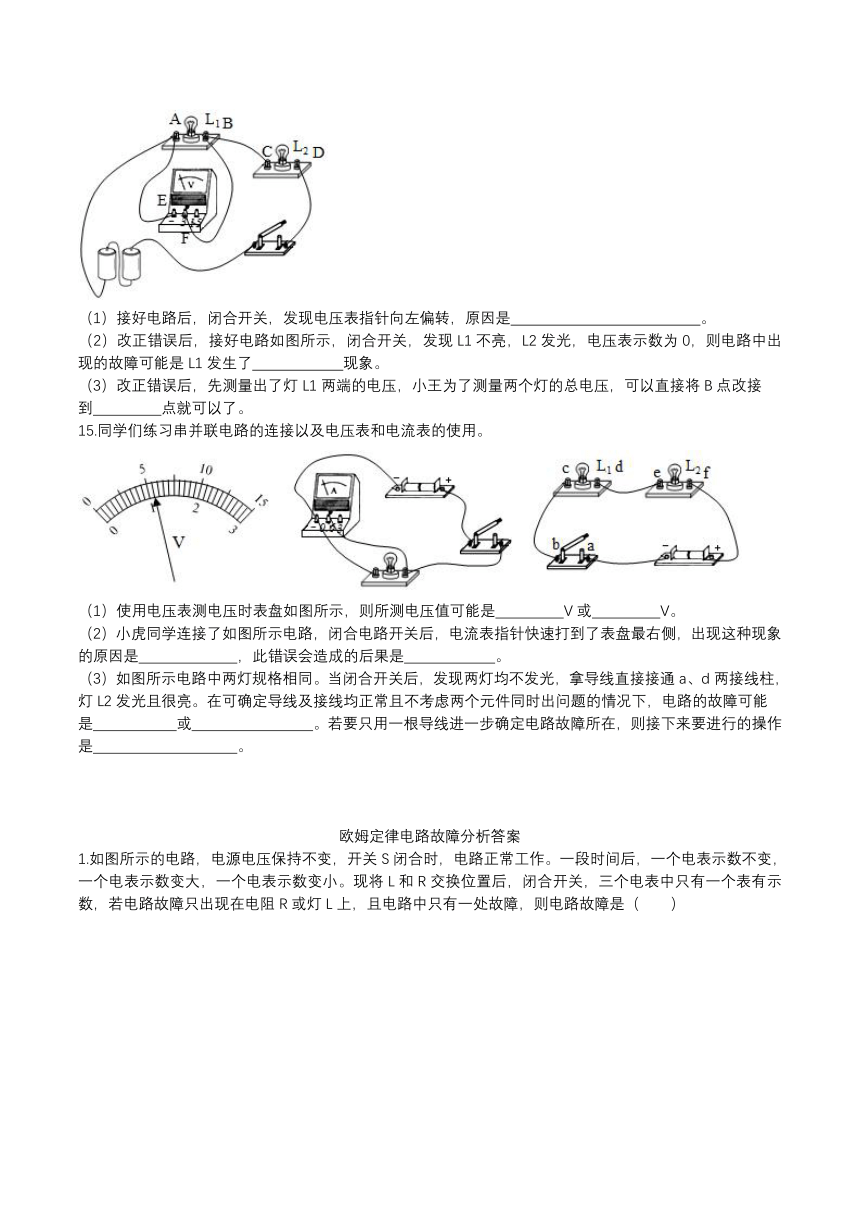

14.小王在“探究串联电路特点”的实验中。
（1）接好电路后，闭合开关，发现电压表指针向左偏转，原因是 。
（2）改正错误后，接好电路如图所示，闭合开关，发现L1不亮，L2发光，电压表示数为0，则电路中出现的故障可能是L1发生了 现象。
（3）改正错误后，先测量出了灯L1两端的电压，小王为了测量两个灯的总电压，可以直接将B点改接
到 点就可以了。
15.同学们练习串并联电路的连接以及电压表和电流表的使用。
（1）使用电压表测电压时表盘如图所示，则所测电压值可能是 V或 V。
（2）小虎同学连接了如图所示电路，闭合电路开关后，电流表指针快速打到了表盘最右侧，出现这种现象的原因是 ，此错误会造成的后果是 。
（3）如图所示电路中两灯规格相同。当闭合开关后，发现两灯均不发光，拿导线直接接通a、d两接线柱，灯L2发光且很亮。在可确定导线及接线均正常且不考虑两个元件同时出问题的情况下，电路的故障可能
是 或 。若要只用一根导线进一步确定电路故障所在，则接下来要进行的操作是 。
欧姆定律电路故障分析答案
1.如图所示的电路，电源电压保持不变，开关S闭合时，电路正常工作。一段时间后，一个电表示数不变，一个电表示数变大，一个电表示数变小。现将L和R交换位置后，闭合开关，三个电表中只有一个表有示数，若电路故障只出现在电阻R或灯L上，且电路中只有一处故障，则电路故障是（　　）
A．L开路 B．R开路 C．L短路 D．R短路
答案：B
2.小明将两个规格相同的小灯泡连接成如图所示的电路，小明发现开关闭合前后，电压表V1、V2均有示数且示数相同，两盏灯均不发光。若电路中只有一处故障。则出现的故障可能是（　　）
A．灯L1短路 B．灯 L1断路 C．灯L2短路 D．灯L2断路
答案：B
3.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在零刻度线。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L1断路
答案：D
4.如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
答案：B
5.如图，电源电压恒为3V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）
A．R1短路，此时电压表示数为3V
B．R2短路，此时电压表示数为0V
C．R1断路，此时电压表示数为3V
D．R2断路，此时电压表示数为0V
答案：B
6.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
答案：A
7.如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表有示数
答案：B
8.在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（　　）
A．可能是电阻R断路 B．可能是灯L断路
C．可能是电阻R短路 D．可能是灯L短路
答案：A
9.如图所示，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大。若故障只发生在灯L或电阻R上，则（　　）
A．灯L断路 B．电阻R断路 C．灯L短路 D．电阻R短路
答案：B
10.如图，闭合开关，L1和L2两灯均发光，两电表均有示数，过一会儿，突然两盏灯都熄灭，且只有一个电表有示数，造成这一现象可能的原因是（　　）
A．L1灯断路 B．L2灯断路 C．L1灯短路 D．L2灯短路
答案：A
11.如图所示电路，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，三个电表中只有一个电表的示数变大。电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断正确的是（　　）
A．一定是灯L断路 B．一定是灯L短路
C．可能是电阻R断路 D．可能是电阻R短路
答案：C
12.如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是（　　）
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L1发光情况 不亮 不亮 不亮 不亮 亮
L2发光情况 不亮 不亮 不亮 不亮 不亮
A．灯泡L1和电流表A断路 B．电流表A和灯泡L2断路
C．只有灯泡L1断路 D．只有灯泡L2断路
答案：B
13.如图甲所示，小华按照电路图连接电路，电源是两节干电池串联在一起，闭合开关，电路接触良好，已知电压表的示数和电流表的示数如图乙所示，定值电阻R0的阻值为10Ω，此时定值电阻两端电压为 ，AB间的电压为 ．实验过程中，如果电流表突然没有示数，而电压表仍然有示数，电路中只有一处故障，则有可能是 （选填“R0短路”、“R0断路”、“灯泡短路”或“灯泡断路”）．
答案：1.4V；2.1V；灯泡断路。
14.小王在“探究串联电路特点”的实验中。
（1）接好电路后，闭合开关，发现电压表指针向左偏转，原因是 。
（2）改正错误后，接好电路如图所示，闭合开关，发现L1不亮，L2发光，电压表示数为0，则电路中出现的故障可能是L1发生了 现象。
（3）改正错误后，先测量出了灯L1两端的电压，小王为了测量两个灯的总电压，可以直接将B点改接
到 点就可以了。
答案：（1）电压表的正负接线柱接反了；（2）短路；（3）D。
15.同学们练习串并联电路的连接以及电压表和电流表的使用。
（1）使用电压表测电压时表盘如图所示，则所测电压值可能是 V或 V。
（2）小虎同学连接了如图所示电路，闭合电路开关后，电流表指针快速打到了表盘最右侧，出现这种现象的原因是 ，此错误会造成的后果是 。
（3）如图所示电路中两灯规格相同。当闭合开关后，发现两灯均不发光，拿导线直接接通a、d两接线柱，灯L2发光且很亮。在可确定导线及接线均正常且不考虑两个元件同时出问题的情况下，电路的故障可能
是 或 。若要只用一根导线进一步确定电路故障所在，则接下来要进行的操作是 。
答案：（1）1.1；5.5；（2）电流表并联在灯两端造成通过电流表电流过大；损坏电流表；（3）开关断路；灯L1断路；用导线直接连通a、b接线柱或用导线直接连通a、c接线柱。
