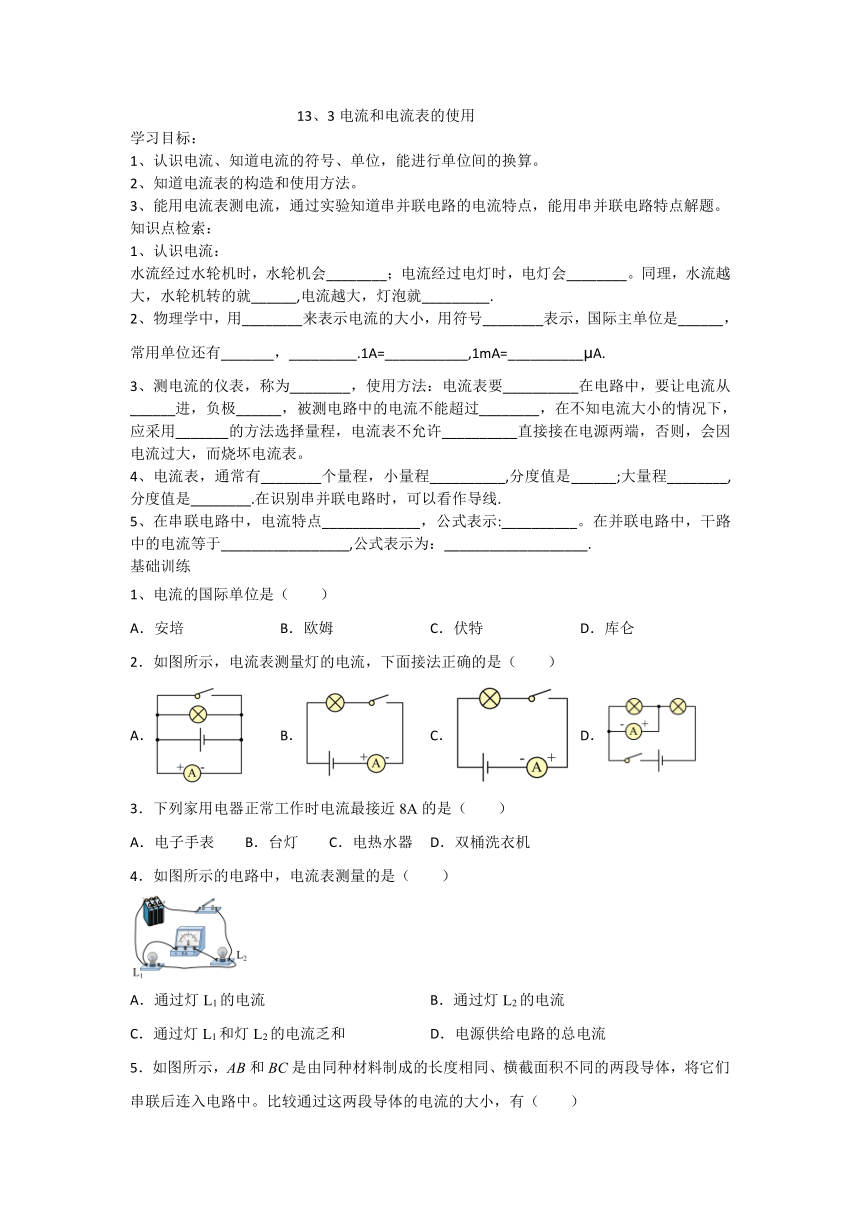

13、3电流和电流表的使用
学习目标：
认识电流、知道电流的符号、单位，能进行单位间的换算。
知道电流表的构造和使用方法。
能用电流表测电流，通过实验知道串并联电路的电流特点，能用串并联电路特点解题。
知识点检索：
认识电流：
水流经过水轮机时，水轮机会________；电流经过电灯时，电灯会________。同理，水流越大，水轮机转的就______,电流越大，灯泡就_________.
物理学中，用________来表示电流的大小，用符号________表示，国际主单位是______，常用单位还有_______，_________.1A=___________,1mA=__________μA.
测电流的仪表，称为________，使用方法：电流表要__________在电路中，要让电流从______进，负极______，被测电路中的电流不能超过________，在不知电流大小的情况下，应采用_______的方法选择量程，电流表不允许__________直接接在电源两端，否则，会因电流过大，而烧坏电流表。
电流表，通常有________个量程，小量程__________,分度值是______;大量程________,分度值是________.在识别串并联电路时，可以看作导线.
在串联电路中，电流特点_____________，公式表示:__________。在并联电路中，干路中的电流等于_________________,公式表示为：___________________.
基础训练
1、电流的国际单位是（　　）
A．安培 B．欧姆 C．伏特 D．库仑
2．如图所示，电流表测量灯的电流，下面接法正确的是（　　）
A． B． C． D．
3．下列家用电器正常工作时电流最接近8A的是（　　）
A．电子手表 B．台灯 C．电热水器 D．双桶洗衣机
4．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流乏和 D．电源供给电路的总电流
5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过这两段导体的电流的大小，有（　　）
A．IAB=IBC B．IAB＜IBC C．IAB＞IBC D．无法判断
6．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（　　）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
巩固提升
7、两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（　　）
A．甲表＋、-接线柱接反了，乙表选接的量程小了 B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了 D．甲表断路了，乙表短路了
8．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
9．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
10．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大 C．c最大 D．一样大
11．教室里的各盏照明灯之间是______联的，当教室里多打开一盏照明灯时，电路中的总电流将______（选填“变大”、“变小”或“不变”）。
拓展延伸
12．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
13．电荷的定向移动形成电流，把正电荷______移动的方向规定为电流方向。金属导体中的电流方向跟它内部的自由电子的定向移动方向______。在电源外部，电流方向是由电源的______极流向负极。
14．如图所示，开关闭合，电流表A1的示数为0.8A，电流表A2的示数为1.5A，则L1中的电流________，L2中的电流________。
14 15
15、在“连接串联电路”实验中，实验电路如图所示：
(1)在连接电路时，开关应该处于 ___________ 状态。
(2)连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮，用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，故障可能是 ___________ （选填“L1灯断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”）；若实验中小灯泡L1比小灯泡L2亮，则通过灯泡L1的电流 ___________L2的电流（选填“大于”“等于”或“小于）。
