高中物理典型例题

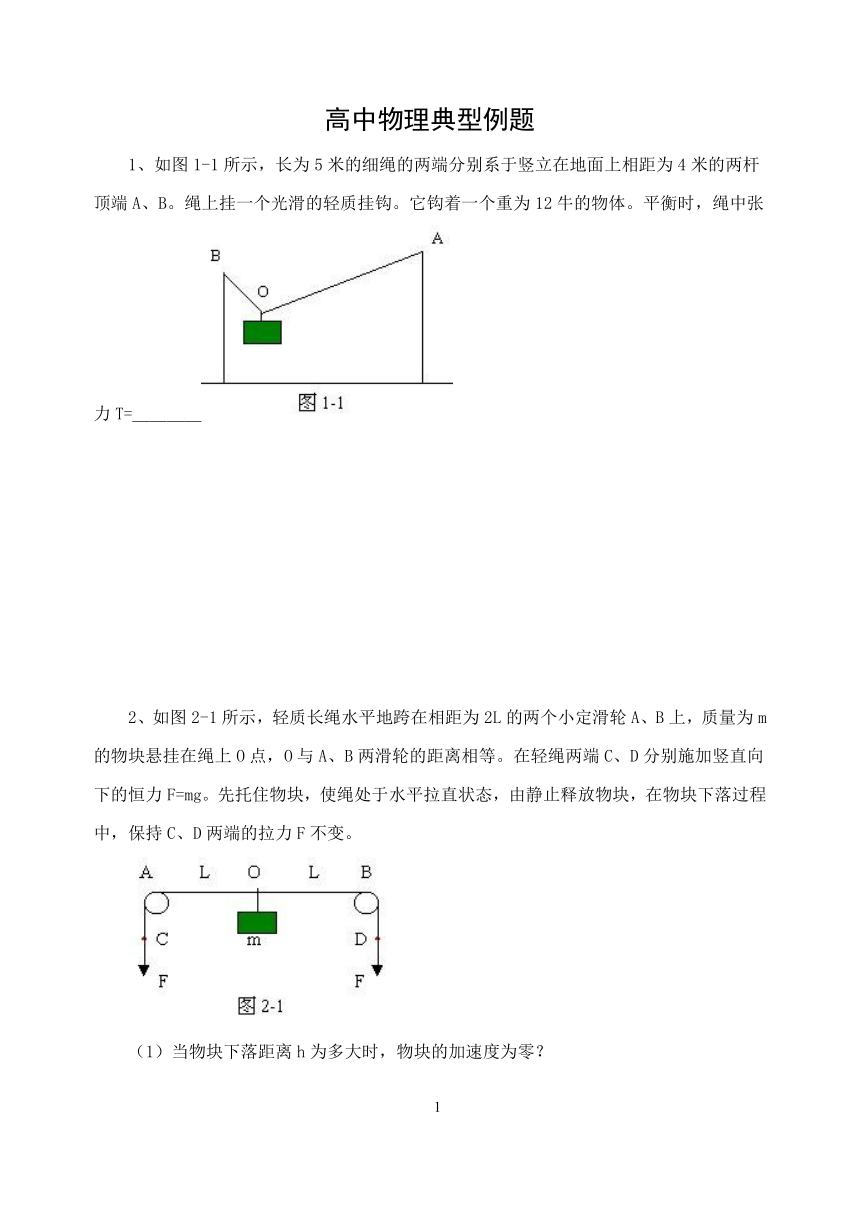

1、如图1-1所示，长为5米的细绳的两端分别系于竖立在地面上相距为4米的两杆顶端A、B。绳上挂一个光滑的轻质挂钩。它钩着一个重为12牛的物体。平衡时，绳中张力T=＿＿＿＿
2、如图2-1所示，轻质长绳水平地跨在相距为2L的两个小定滑轮A、B上，质量为m的物块悬挂在绳上O点，O与A、B两滑轮的距离相等。在轻绳两端C、D分别施加竖直向下的恒力F=mg。先托住物块，使绳处于水平拉直状态，由静止释放物块，在物块下落过程中，保持C、D两端的拉力F不变。
（1）当物块下落距离h为多大时，物块的加速度为零？
（2）在物块下落上述距离的过程中，克服C端恒力F做功W为多少？
（3）求物块下落过程中的最大速度Vm和最大距离H？

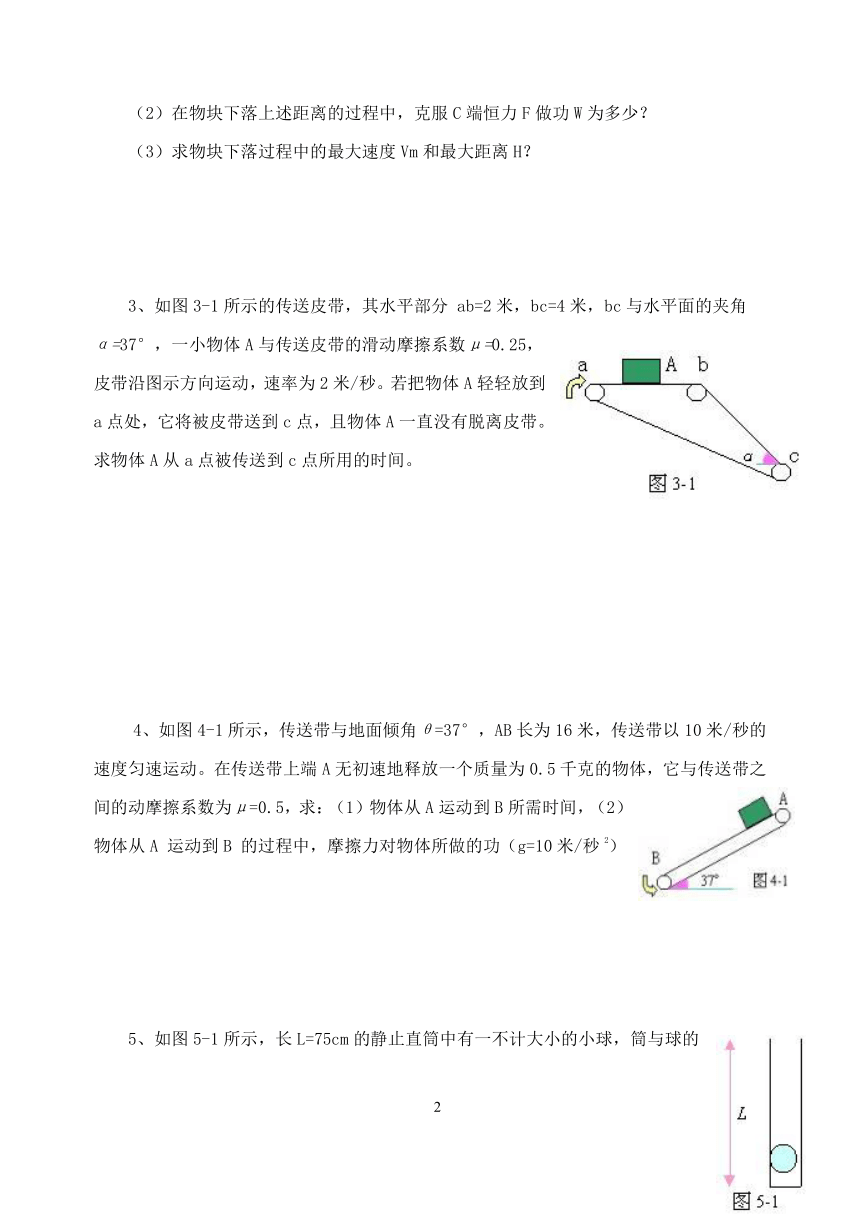

3、如图3-1所示的传送皮带，其水平部分 ab=2米，bc=4米，bc与水平面的夹角α=37°，一小物体A与传送皮带的滑动摩擦系数μ=0.25，皮带沿图示方向运动，速率为2米/秒。若把物体A轻轻放到a点处，它将被皮带送到c点，且物体A一直没有脱离皮带。求物体A从a点被传送到c点所用的时间。
4、如图4-1所示，传送带与地面倾角θ=37°，AB长为16米，传送带以10米/秒的速度匀速运动。在传送带上端A无初速地释放一个质量为0.5千克的物体，它与传送带之间的动摩擦系数为μ=0.5，求：（1）物体从A运动到B所需时间，（2）物体从A 运动到B 的过程中，摩擦力对物体所做的功（g=10米/秒2）
5、如图5-1所示，长L=75cm的静止直筒中有一不计大小的小球，筒与球的总质量为4千克，现对筒施加一竖直向下、大小为21牛的恒力，使筒竖直向下运动，经t=0.5秒时间，小球恰好跃出筒口。求：小球的质量。（取g=10m/s2）

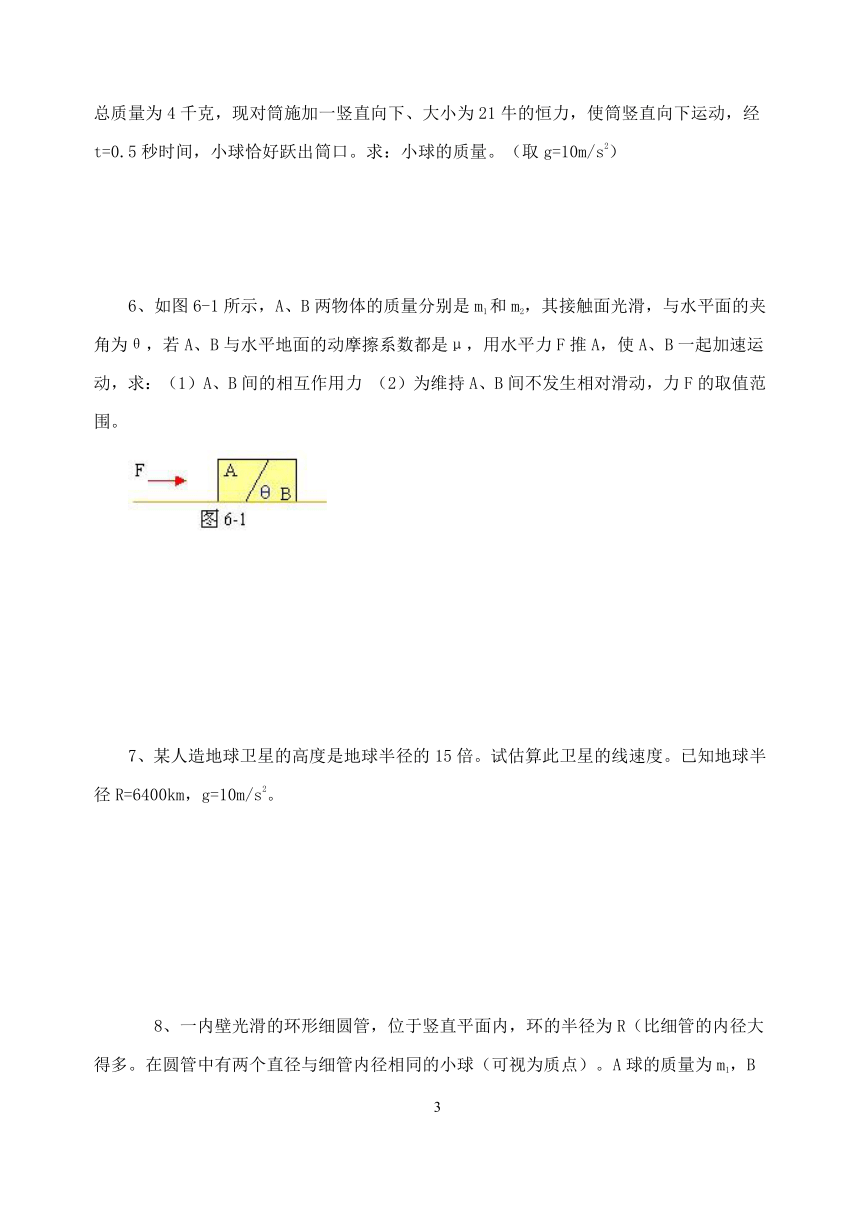

6、如图6-1所示，A、B两物体的质量分别是m1和m2，其接触面光滑，与水平面的夹角为θ，若A、B与水平地面的动摩擦系数都是μ，用水平力F推A，使A、B一起加速运动，求：（1）A、B间的相互作用力 （2）为维持A、B间不发生相对滑动，力F的取值范围。
　　
7、某人造地球卫星的高度是地球半径的15倍。试估算此卫星的线速度。已知地球半径R=6400km，g=10m/s2。
　 8、一内壁光滑的环形细圆管，位于竖直平面内，环的半径为R（比细管的内径大得多。在圆管中有两个直径与细管内径相同的小球（可视为质点）。A球的质量为m1，B球的质量为m2。它们沿环形圆管顺时针运动，经过最低点时的速度都为V0。设A球运动到最低点时，B球恰好运动到最高点，若要此时两球作用于圆管的合力为零，那么m1、m2、R与V0应满足的关系式是 　　　　　　　　 。

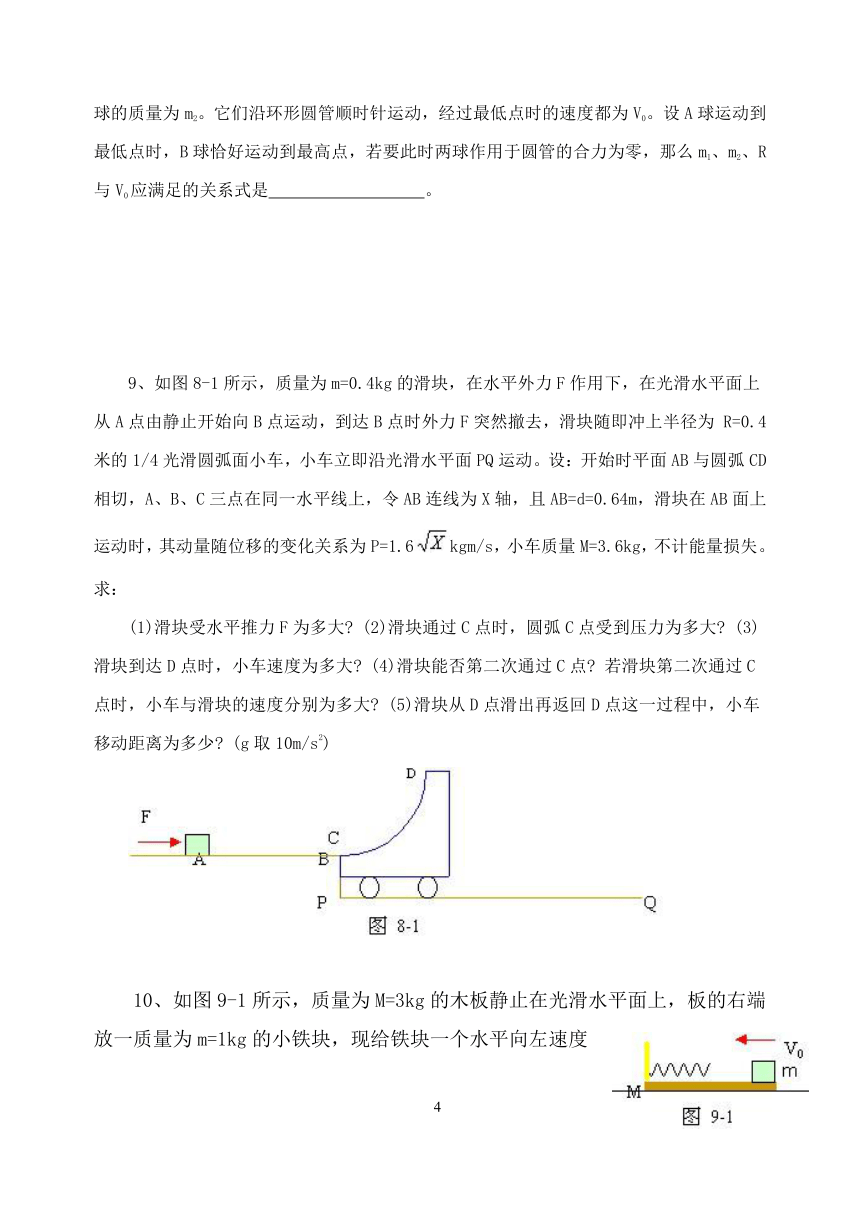

9、如图8-1所示，质量为m=0.4kg的滑块，在水平外力F作用下，在光滑水平面上从A点由静止开始向B点运动，到达B点时外力F突然撤去，滑块随即冲上半径为 R=0.4米的1/4光滑圆弧面小车，小车立即沿光滑水平面PQ运动。设：开始时平面AB与圆弧CD相切，A、B、C三点在同一水平线上，令AB连线为X轴，且AB=d=0.64m，滑块在AB面上运动时，其动量随位移的变化关系为P=1.6kgm/s，小车质量M=3.6kg，不计能量损失。求：
(1)滑块受水平推力F为多大 (2)滑块通过C点时，圆弧C点受到压力为多大 (3)滑块到达D点时，小车速度为多大 (4)滑块能否第二次通过C点 若滑块第二次通过C点时，小车与滑块的速度分别为多大 (5)滑块从D点滑出再返回D点这一过程中，小车移动距离为多少 (g取10m/s2)
　
10、如图9-1所示，质量为M=3kg的木板静止在光滑水平面上，板的右端放一质量为m=1kg的小铁块，现给铁块一个水平向左速度V0=4m/s，铁块在木板上滑行，与固定在木板左端的水平轻弹簧相碰后又返回，且恰好停在木板右端，求铁块与弹簧相碰过程中，弹性势能的最大值EP。

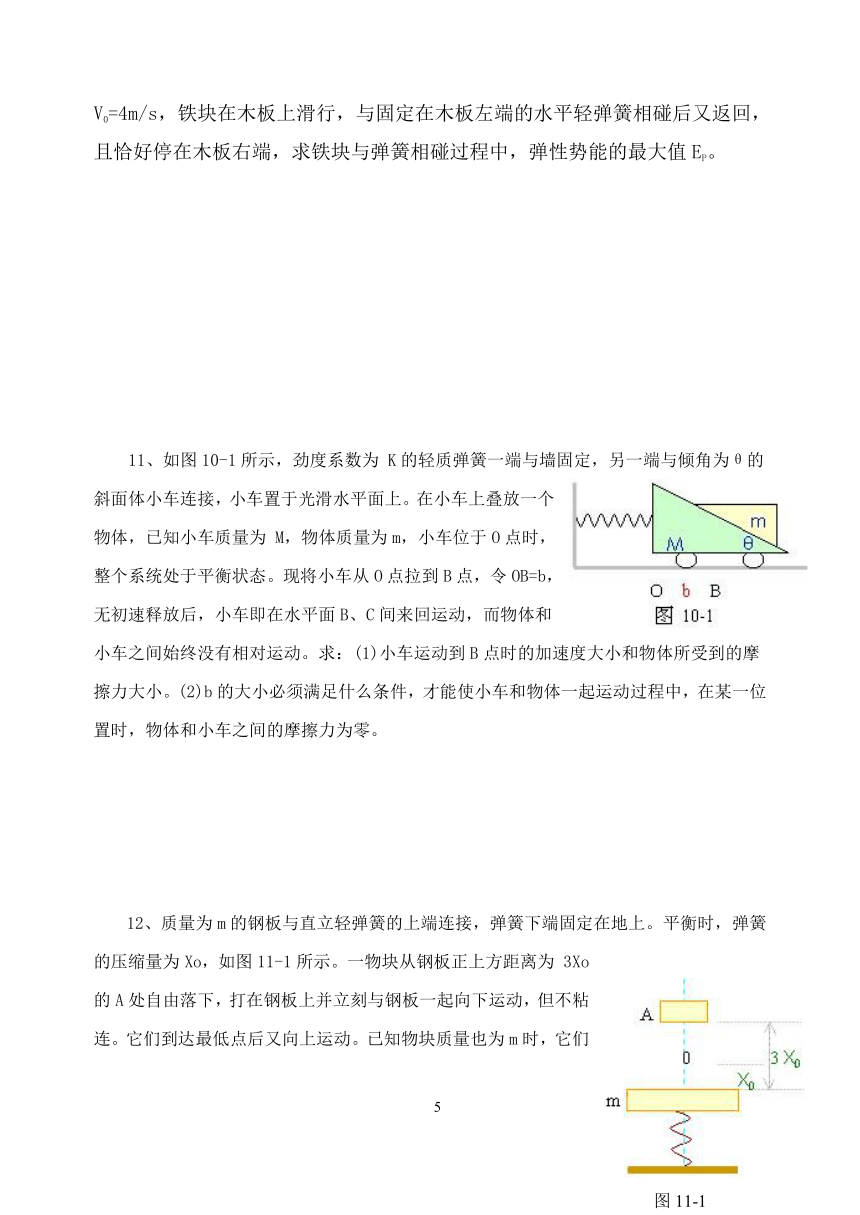

11、如图10-1所示，劲度系数为 K的轻质弹簧一端与墙固定，另一端与倾角为θ的斜面体小车连接，小车置于光滑水平面上。在小车上叠放一个物体，已知小车质量为 M，物体质量为m，小车位于O点时，整个系统处于平衡状态。现将小车从O点拉到B点，令OB=b，无初速释放后，小车即在水平面B、C间来回运动，而物体和小车之间始终没有相对运动。求：(1)小车运动到B点时的加速度大小和物体所受到的摩擦力大小。(2)b的大小必须满足什么条件，才能使小车和物体一起运动过程中，在某一位置时，物体和小车之间的摩擦力为零。
12、质量为m的钢板与直立轻弹簧的上端连接，弹簧下端固定在地上。平衡时，弹簧的压缩量为Xo，如图11-1所示。一物块从钢板正上方距离为 3Xo的A处自由落下，打在钢板上并立刻与钢板一起向下运动，但不粘连。它们到达最低点后又向上运动。已知物块质量也为m时，它们恰能回到O点。若物块质量为2m，仍从A处自由落下，则物块与钢板回到O点时，还具有向上的速度。求物块向上运动到达的最高点O点的距离。
13、如图12-1所示，有两块大小不同的圆形薄板(厚度不计)，质量分别为M和m，半径分别为R和r，两板之间用一根长为0.4m的轻绳相连结。开始时，两板水平放置并叠合在一起，静止于高度为0.2m处。然后自由下落到一固定支架C上，支架上有一半径为R‘(r14、如图13-1所示，物体A从高h的P处沿光滑曲面从静止开始下滑，物体B用长为L的细绳竖直悬挂在O点且刚和平面上Q点接触。已知mA=mB，高h及S(平面部分长)。若A和B碰撞时无能量损失。(1)若L≤h/4，碰后A、B各将做什么运动 (2)若L=h，且A与平面的动摩擦因数为μ，A、B可能碰撞几次？A最终在何处？
15、如图14-1所示，长为L，质量为m1的物块A置于光滑水平面上，在A的水平上表面左端放一质量为m2的物体B，B与A的动摩擦因数为μ。A和B一起以相同的速度V向右运动，在A与竖直墙壁碰撞过程中无机械能损失，要使B一直不从A上掉下来，V必须满足什么条件 (用m1、m2，L及μ表示)
16、在光滑的水平桌面上有一长L=2米的木板C，它的两端各有一块档板，C的质量mC=5千克，在C的正中央并排放着两个可视为质点的滑块A和B，质量分别为mA=1千克，mB=4千克。开始时，A、B、C都处于静止，并且A、B间夹有少量塑胶炸药，如图15-1所示。炸药爆炸使滑块A以6米/秒的速度水平向左滑动，如果A、B与C间的摩擦可忽略，两滑块中任一块与档板碰撞后都与挡板结合成一体，爆炸和碰撞所需时间都可忽略。问：(1)当两滑块都与档板相碰撞后，板C的速度多大
(2)到两个滑块都与档板碰撞为止，板的位移大小和方向如何
17、如图16-1所示，一个连同装备总质量为M=100千克的宇航员，在距离飞船为S=45米与飞船处于相地静止状态。宇航员背着装有质量为m0=0.5千克氧气的贮氧筒，可以将氧气以V=50米/秒的速度从喷咀喷出。为了安全返回飞船，必须向返回的相反方向喷出适量的氧，同时保留一部分氧供途中呼吸，且宇航员的耗氧率为 R=2.5×10-4千克/秒。试计算：(1)喷氧量应控制在什么范围 　 返回所需的最长和最短时间是多少
(2)为了使总耗氧量最低，应一次喷出多少氧 　 返回时间又是多少
18．如图17-1所示，Ａ、Ｂ是静止在水平地面上完全相同的两块长木板．Ａ的左端和Ｂ的右端相接触．两板的质量皆为M＝2．0ｋｇ，
长度皆为L＝1．0ｍ．Ｃ是质量为ｍ＝1．0ｋｇ的小物块．现给它一初速度ｖ0＝2．0ｍ／ｓ，使它从板Ｂ的左端向右滑动．已知地面是光滑的，而Ｃ与板Ａ、Ｂ之间的动摩擦因数皆为μ＝0．10．求最后Ａ、Ｂ、Ｃ各以多大的速度做匀速运动．取重力加速度ｇ＝10ｍ／ｓ２．
19.如图18-1，劲度系数为k的轻质弹簧一端固定在墙上，另一端和质量为M的容器连接，容器放在光滑水平的地面上，当容器位于O点时弹簧为自然长度，在O点正上方有一滴管，容器每通过O点一次，就有质量为m的一个液滴落入容器，开始时弹簧压缩，然后撒去外力使容器围绕O点往复运动，求：
(1)容器中落入n个液滴到落入（n+1）个液滴的时间间隔；
(2)容器中落入n个液滴后，容器偏离O点的最大位移。
20、如图19-1所示，轻质弹簧上端悬挂在天花板上，下端连接一个质量为M的木板，木板下面再挂一个质量为m的物体，当拿去m后，木板速度再次为零时，弹簧恰好恢复原长，求M与m之间的关系？
21．假设在质量与地球质量相同、半径为地球半径两倍的某天体上进行运动比赛，那么与在地球上的比赛成绩相比，下列说法中正确的是［　　］
①跳高运动员的成绩会更好
②用弹簧秤称体重时，体重数值会变得更小
③投掷铁钅并的距离会更远些
④用手投出的篮球，水平方向的分速度会变大
Ａ．①②③　　 Ｂ．②③④　　 Ｃ．①③④　　 Ｄ．①②④
22．下列说法正确的是［　　］
Ａ．物体在恒力作用下的运动方向是不会改变的
Ｂ．加速前进的汽车，后轮所受的摩擦力方向与运动方向相反
Ｃ．第一宇宙速度为7．9ｋｍ／ｓ，因此飞船只有达到7．9ｋｍ／ｓ才能从地面起飞
Ｄ．作用力与反作用力都可以做正功，也可以做负功
23、如图20-1所示，一列横波t时刻的图象用实线表示，又经△t=0.2s时的图象用虚线表示。已知波长为2m，则以下说法正确的是：( )
若波向右传播，则最大周期是2s。
若波向左传播，则最大周期是2s。
若波向左传播，则最小波速是9m/s。
若波速是19m/s，则传播方向向左。
24．如图21-1所示，一列简谐横波在ｘ轴上传播，某时刻的波形如图所示，关于波的传播方向与质点ａ、ｂ的运动情况，下列叙述中正确的是［　　］
Ａ．若波沿ｘ轴正方向传播，ａ运动的速度将减小
Ｂ．若波沿ｘ轴正方向传播，ａ运动的速度将保持不变
Ｃ．若波沿ｘ轴负方向传播，ｂ将向＋ｙ方向运动
Ｄ．若波沿ｘ轴负方向传播，ｂ将向－ｙ方向运动
40．如图37-1所示，带正电的粒子以一定的初速度ｖ0沿中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为Ｌ，板间的电压为Ｕ，带电粒子的带电量为ｑ，粒子通过平行金属板的时间为Ｔ，不计粒子的重力，则［　　］
Ａ．粒子在前Ｔ／2时间内，电场力对粒子做功为（1／4）ｑＵ
Ｂ．粒子在后Ｔ／2时间内，电场力对粒子做功为（3/8）ｑＵ
图37-1Ｃ．粒子在下落前ｄ／4和后ｄ／4内，电场力做功之比为1∶2
Ｄ．粒子在下落前ｄ／4和后ｄ／4内，通过的时间之比为1∶3
41．如图38-1所示，三平行金属板ａ、ｂ、ｃ接到电动势分别为1、2的电源上，已知1＜2，在Ａ孔右侧有一带负电的质点，由静止释放后向右运动穿过B到达P点后再返回Ａ孔，则［　　］
Ａ．只将ｂ板右移一小段距离后再释放该质点，质点仍运动到Ｐ点后返回
Ｂ．只将ｂ板右移一小段距离后再释放该质点，质点将达不到Ｐ点
Ｃ．只将ｂ板右移稍长距离后再释放该质点，质点能穿过C孔
Ｄ．若将质点放在C孔左侧由静止释放，质点将能穿过Ａ孔
42．如图39-1所示，Ｕ型线框ａｂｃｄ处于匀强磁场中，磁场的磁感强度为Ｂ，方向垂直于纸面向内．长度为Ｌ的直导线ＭＮ中间串有一个电压表跨接在ａｂ与ｃｄ上且与ａｂ垂直，它们之间的接触是完全光滑的．Ｒ为电阻，C为电容器，现令ＭＮ以速度ｖ0向右匀速运动，用U表示电压表的读数，ｑ表示电容器所带电量，Ｃ表示电容器电容．Ｆ表示对ＭＮ的拉力．设电压表体积很小，其中线圈切割磁感线对ＭＮ间的电压的影响可以忽略不计．则［　　］
Ａ．Ｕ＝ＢＬｖ0　　Ｆ＝ｖ0Ｂ2Ｌ2／Ｒ
Ｂ．Ｕ＝ＢＬｖ0　　Ｆ＝0
Ｃ．Ｕ＝0　　　　　Ｆ＝0
Ｄ．Ｕ＝ｑ／Ｃ　　 Ｆ＝ｖ0Ｂ2Ｌ2／Ｒ
43．密立根油滴实验如图40-1所示：在电介质为空气的电容器中，观测以某速度送入的一个油滴，这油滴经过一会儿达到一个恒定的速度ｖ1，这时加上电场强度为Ｅ的匀强电场，再过一会儿达到另一恒定速度ｖ2．在这样短的时间内速度变为恒定，说明油滴受到　　　　　　　　　的作用，这个力的大小与速度成正比，可表示为ｋｖ（式中ｋ为常量）而方向与　　　　　　　　．设油滴质量为ｍ，电量为ｑ，写出这两种情况下的方程式①　　　　　　　　　；②　　　　　　　　　．
下面的表是通过这样的实验所测得的不同油滴所带电量ｑ值的一个实例：ｑ的测定值（单位：10－19Ｃ）
6．41 8．01 9．65 11．23 11．83 14．48
分析这些数据可知：　　　　　
44．用长度相同，横截面积之比为2∶1的均匀铜导线制成的两个正方形线框Ｍ和Ｎ，使它们从同一高度自由下落，途中经过一个有边界的匀强磁场区域，磁场方向垂直纸面向里，如图41-1所示．若下落过程中线框平面始终与磁场方向保持垂直，不计空气阻力，则Ｍ、Ｎ底边进入磁场瞬间的速度ｖＭ∶ｖＮ＝　　　　　　，加速度ａＭ∶ａＮ＝　　　　　，在穿过磁场的过程中，线框Ｍ、Ｎ内产生的热量ＱＭ∶ＱＮ＝　　　　　．
45．现有一电阻箱，一个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略，电流表量程符合要求，电源内阻约为几欧）．
　 要求：①画出实验电路图；
　　②简要写出完成接线后的实验步骤；
　　③写出用测得的量计算电源内阻的表达式ｒ＝　　　　　　．
46．如图42-1所示为一固定在水平面上长Ｌ的绝缘板，整个空间有一水平的匀强电场，板在右半部有一个垂直于纸面向外的匀强磁场．一质量为ｍ、带电量为ｑ的物体，从板的Ｐ端由静止开始在电场力的作用下向右运动．小物体与水平面间摩擦系数为μ，进入磁场区域后恰能作匀速运动．当物体碰到挡板Q后被弹回．若在碰撞瞬间撤去电场，物体返回时在磁中仍能作匀速运动，离开磁场后作匀减速运动，并停在C点．设ＰＣ＝1／4Ｌ．求：
（1）物体与挡板碰撞前后的速率ｖ1和ｖ2；
（2）磁感应强度B的大小；
（3）电场强度E的大小和方向．
47、在磁场中某处磁感应强度B，可由B=F／ＩＬ求出，由此可知磁感应强度Ｂ（ ）
A. 随通电直导线所受磁场力增大而增大；
B.随通电直导线中电流强度增大而减小；
C随通电直导线长度增大而减小；
D.不随导线长度通过电流强度和通电直导线所受磁场力的变化而变化。
48、如图43-1所示，矩形线框abcd，与条形磁铁的中轴线位于同一平面内，线框内通有电流I，则线框受磁场力的情况（ ）。
A. ab和cd受力，其它二边不受力；
B. ab和cd受到力大小相等方向相反；
C.ad和bc受到的力大小相等，方向相反；
D.以上说法都不对。
49、如图44-1所示，矩形线框abcd，处于磁感应强度为B=0.2T的匀强磁场中，线框面积为S=0.3m2，线框从图示位置转过60°，线框中磁通量变化量为 ，线框在后来位置时磁通密度为 。
50、等腰三角形线框abc与长直导线MN绝缘，且线框被导线分成面积相等的两部分，如图45-1所示，M接通电源瞬间电流由N流向M，则在线框中（ ）。
A. 线框中无感应电流；
B.线框中有沿abca方向感应电流；
C线框中有沿acba方向感应电流；
D.条件不是无法判断。
51、如图46-1所示，多匝线圈的电阻和电池内阻可忽略，两个电阻器的阻值都是R，K打开时，电流，今关闭K，关于自感电动势正确表达的是（ ）。
A.有阻碍电流作用，最后电流减小到零；
B.有阻碍电流作用，最后电流小于I；
C.有阻碍电流增大的作用，因而电流保持不变；
D.有阻碍电流增大的作用，但最后电流增大到2I。
52、如图47-1所示，相距0.9m的平行轨道ab、cd，分别接有“4V，2W”的灯L1和“6V，4.5W”的灯L2，导轨电阻不计，金属棒AM电阻为0.5Ω，在导轨上可自由滑动，磁感强度B=0.5T的匀强磁场垂直轨道平面，当棒AM以某一速度向右移动时，L1恰好能正常发光，求：(1)通过L1的电流强度；(2)棒AM的速度；(3)L1、L2两灯消耗的电功率。
53、如图48-1所示，折射率为n的玻璃砖的两面是平行的，玻璃砖厚度为h，一束细光束射到玻璃砖上表面的入射角为i，光线一部分从上表面反射回空气中；另一部分折射入玻璃砖，在玻璃砖下表面发生反射，又在上表面折射后射入空气中。求：上表面的反射光线I与下表面反射，折射回到空气的光线II的侧移距离为多少
54、如图49-1所示，三角形ABC为一等腰直角三棱镜的主截面。令一单色光线DE平行于AB面从空气中自AC面射入，经AB面反射后从BC面射出，FG为出射光线，光线DE、FG的走向均可用插针法实验确定出来。(1)试用几何作图法在图中画出在棱镜内的光路走向，(2)证明：射到AB面上的光线一定发生全反射。
55．对于宇宙的形成，在当代占主要地位的看法是：我们的宇宙诞生于150亿～200亿年前的一次大爆炸，其主要依据是［　］
（1）光谱分析得到的红移现象，即星体离我们远去
（2）天然放射现象
（3）牛顿运动定律
（4）月球运动中的各种现象
Ａ．（1）、（2）
Ｂ．（1）、（3）
Ｃ．（3）、（4）
Ｄ．（2）、（3）
2022届高考物理：交变电流、传感器、电磁感应一轮习题附答案
一、选择题。
1、（双选）如图是一个理想变压器的示意图，在它正常工作时关于其说法正确的是(　　)
A．副线圈中的电动势是因为电磁感应而产生的
B．输送的电能经变压器先转化为磁场能，再转化为电能
C．输送的电能经变压器先转化为电场能，再转化为电能
D．输送的电能经变压器的铁芯直接传输过去
【答案】AB　
2、如图所示,水平放置的光滑杆上套有三个金属环,其中接电源.在接通电源的瞬间,两环( )
A、都被吸引 B、都被排斥
C、被吸引, 被排斥 D、被排斥, 被吸引
【答案】B
3、如图所示的情况中，金属导体中产生的感应电动势为的是（ ）
A．乙和丁 B．甲、乙、丁 C．甲、乙、丙、丁 D．只有乙
【答案】B
4、如图所示，理想变压器的原线圈接在u＝220sin 100πt(V)的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表．下列说法正确的是(　　)
A．原线圈的输入功率为220 W
B．电流表的读数为1 A
C．电压表的读数为110 V
D．副线圈输出交流电的周期为50 s
【答案】B　
5、一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω和4 Ω，为理想交流电流表，U为正弦交流电源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比值为(　　)
A．2　　　B．3　　　C．4　　　D．5
【答案】B
6、匀强磁场中有一长方形闭合导线框，分别以相同的角速度绕图a、b、c、d所示的固定转轴旋转，用Ia、Ib、Ic、Id表示四种情况下线框中电流的有效值，则(　　)
A．Ia>Id B．Ia>Ib
C．Ib>Ic D．Ic＝Id
【答案】　D
7、在如图甲所示的电路中，理想变压器原、副线圈匝数比为2∶1；a、b两端电压与时间的关系如图乙所示，二极管可视为理想二极管，电表均为理想电表，电阻R＝10 Ω，则下列说法正确的是(　　)
A．电压表示数约为4.50 V
B．电压表示数约为6.36 V
C．电流表示数约为0.90 A
D．电路消耗的功率为8.10 W
【答案】B
8、一对正、负电子可形成一种寿命比较短的称为“电子偶素”的新粒子。电子偶素中的正电子与负电子都以速率v绕它们连线的中点做圆周运动。假定玻尔关于氢原子的理论可用于电子偶素，电子的质量m、速率v和正、负电子间的距离r的乘积也满足量子化条件，即mvnrn=n，式中n称为量子数，可取整数值1、2、3、…，h为普朗克常量。已知静电力常量为k，电子质量为m、电荷量为e，当它们之间的距离为r时，电子偶素的电势能Ep=-，则关于电子偶素处在基态时的能量，下列说法中正确的是 (　　)
A. B. C.- D.-
【答案】C。
9、(双选)海洋中蕴藏着巨大的能量，利用海洋的波浪可以发电．在我国南海上有一浮桶式波浪发电灯塔，其原理示意图如图甲所示．浮桶内的磁体通过支柱固定在暗礁上，浮桶内置线圈随波浪相对磁体沿竖直方向运动，且始终处于磁场中，该线圈与阻值R＝15 Ω的灯泡相连．浮桶下部由内、外两密封圆筒构成(图中斜线阴影部分)，如图乙所示，其内为产生磁场的磁体，与浮桶内侧面的缝隙忽略不计；匝数N＝200的线圈所在处辐射磁场的磁感应强度B＝0．2 T，线圈直径D＝0．4 m，电阻r＝1 Ω．取重力加速度g＝10 m/s2，π2≈10．若浮桶随波浪上下运动的速度可表示为v＝0．4πsin (πt) m/s．则下列说法正确的是(　　)
A．波浪发电产生电动势e的瞬时表达式为e＝16sin (πt)V
B．灯泡中电流i的瞬时表达式为i＝4sin (πt)A
C．灯泡的电功率为120 W
D．灯泡两端电压的有效值为 V
【答案】BC．
10、如图所示，单匝矩形线圈在匀强磁场中匀速转动，设磁感应强度为0.01 T，线圈边长AB为20 cm，AD为10 cm，转速n为50 r/s，则线圈转动时感应电动势的最大值为(　　)
A．1×10－2 V B．3.14×10－2 V
C．2×10－2 V D．6.28×10－2 V
【答案】D　
11、某课外兴趣小组设计了一种不需要电池供电的防触电“警示牌”，把它放在高压输电线附近时，其上面的文字“小心触电”就会自动发亮，对防止触电起到警示作用，关于这种“警示牌”，下列说法中正确的是(　　)
A．警示牌内没有电源，却能够使“小心触电”发亮，违背了能量转化与守恒定律
B．警示牌内部一定隐藏有太阳能电池为其供电，从而使“小心触电”发亮
C．警示牌放在交变电流流过的输电线附近时，“小心触电”能发亮
D．警示牌放在稳恒电流流过的输电线附近时，“小心触电”能发亮
【答案】C
12、如图是原、副线圈都有中心抽头(匝数一半处)的理想变压器，原线圈通过单刀双掷开关S1与电流表连接，副线圈通过另一单刀双掷开关S2与定值电阻R0相连接，通过S1、S2可以改变原、副线圈的匝数。现在原线圈加一电压有效值为U的正弦交流电，当S1接a，S2接c时，电流表的示数为I，下列说法正确的是(　　)
A．当S1接a，S2接d时，电流为2I
B．当S1接a，S2接d时，电流为
C．当S1接b，S2接c时，电流为4I
D．当S1接b，S2接d时，电流为
【答案】C　
13、(多选)电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比，现有一利用压电效应制造的电梯加速度传感器，如图所示。压电片安装在电梯地板下，电压表与压电片构成闭合回路用来测量压电片两侧形成的电压，若发现电压表示数增大，下列说法正确的是(　　)
A．电梯可能加速上升 B．电梯可能减速下降
C．电梯加速度一定向上 D．电梯加速度一定向下
【答案】ABC　
14、通过一理想变压器,经同一线路输送相同的电功率P,原线圈的电压U保持不变,输电线路的总电阻为R。当副线圈与原线圈的匝数比为k时,线路损耗的电功率为P1,若将副线圈与原线圈的匝数比提高到nk,线路损耗的电功率为P2,则P1和分别为　(　　)
A.,　　　　　　　　 B.()2R,
C., D.()2R,
【答案】D。
二、非选择题。
15、（计算类综合题）如图所示，理想变压器的原线圈跟副线圈的匝数比n1∶n2＝2∶1，交流电源电压U1＝220 V，F为熔断电流I0＝1.0 A的保险丝，负载R为一可变电阻。
(1)当电阻R＝100 Ω时，保险丝能否被熔断？
(2)要使保险丝不被熔断，电阻R的最小值为多少？变压器输出的电功率不能超过多少？
【答案】(1)不能　 (2)55 Ω　220 W
【解析】(1)由＝得到U2＝110 V
由欧姆定律得：I2＝1.1 A
再由＝得到I1＝0.55 A，故保险丝不会熔断。
(2)理想变压器的P入＝P出＝220×1.0 W＝220 W，得到R＝＝55 Ω。
