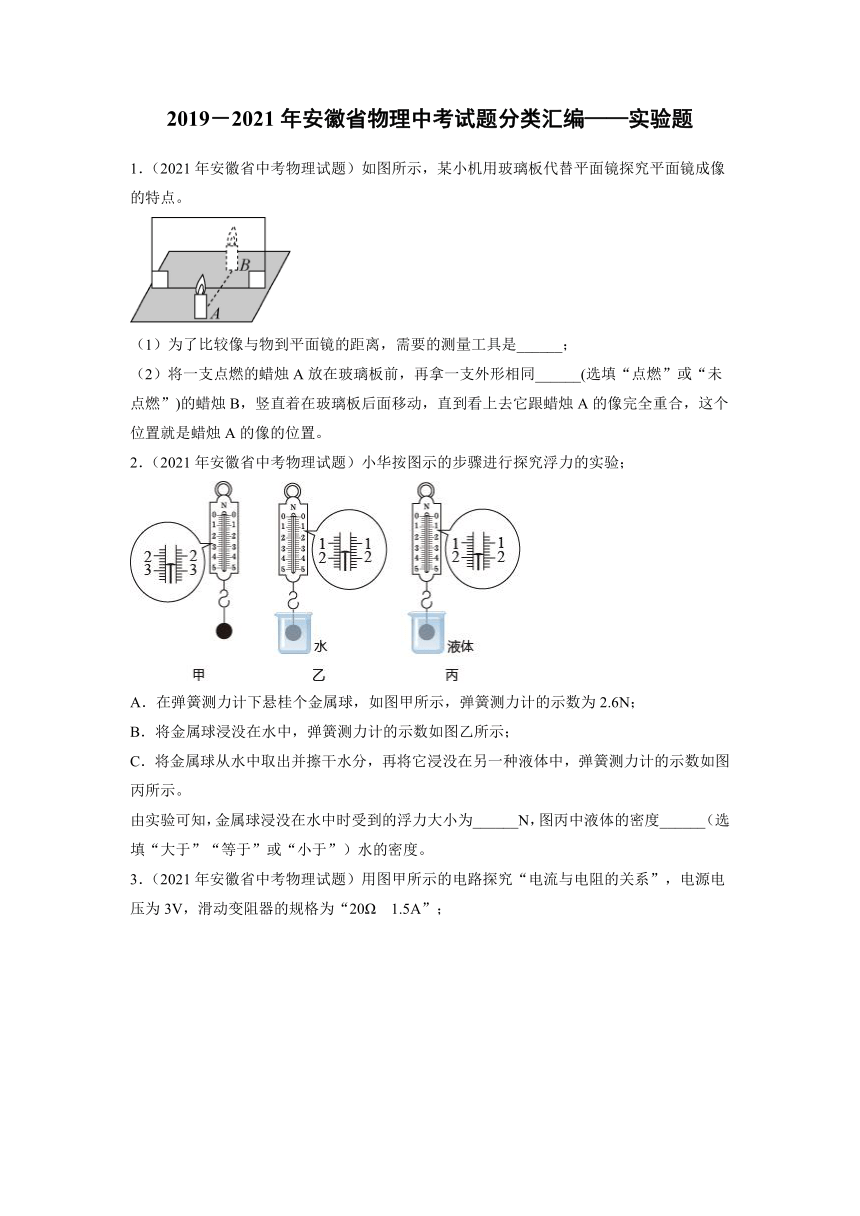

2019-2021年安徽省物理中考试题分类汇编——实验题
1.(2021年安徽省中考物理试题)如图所示,某小机用玻璃板代替平面镜探究平面镜成像的特点。
(1)为了比较像与物到平面镜的距离,需要的测量工具是______;
(2)将一支点燃的蜡烛A放在玻璃板前,再拿一支外形相同______(选填“点燃”或“未点燃”)的蜡烛B,竖直着在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合,这个位置就是蜡烛A的像的位置。
2.(2021年安徽省中考物理试题)小华按图示的步骤进行探究浮力的实验;
A.在弹簧测力计下悬桂个金属球,如图甲所示,弹簧测力计的示数为2.6N;
B.将金属球浸没在水中,弹簧测力计的示数如图乙所示;
C.将金属球从水中取出并擦干水分,再将它浸没在另一种液体中,弹簧测力计的示数如图丙所示。
由实验可知,金属球浸没在水中时受到的浮力大小为______N,图丙中液体的密度______(选填“大于”“等于”或“小于”)水的密度。

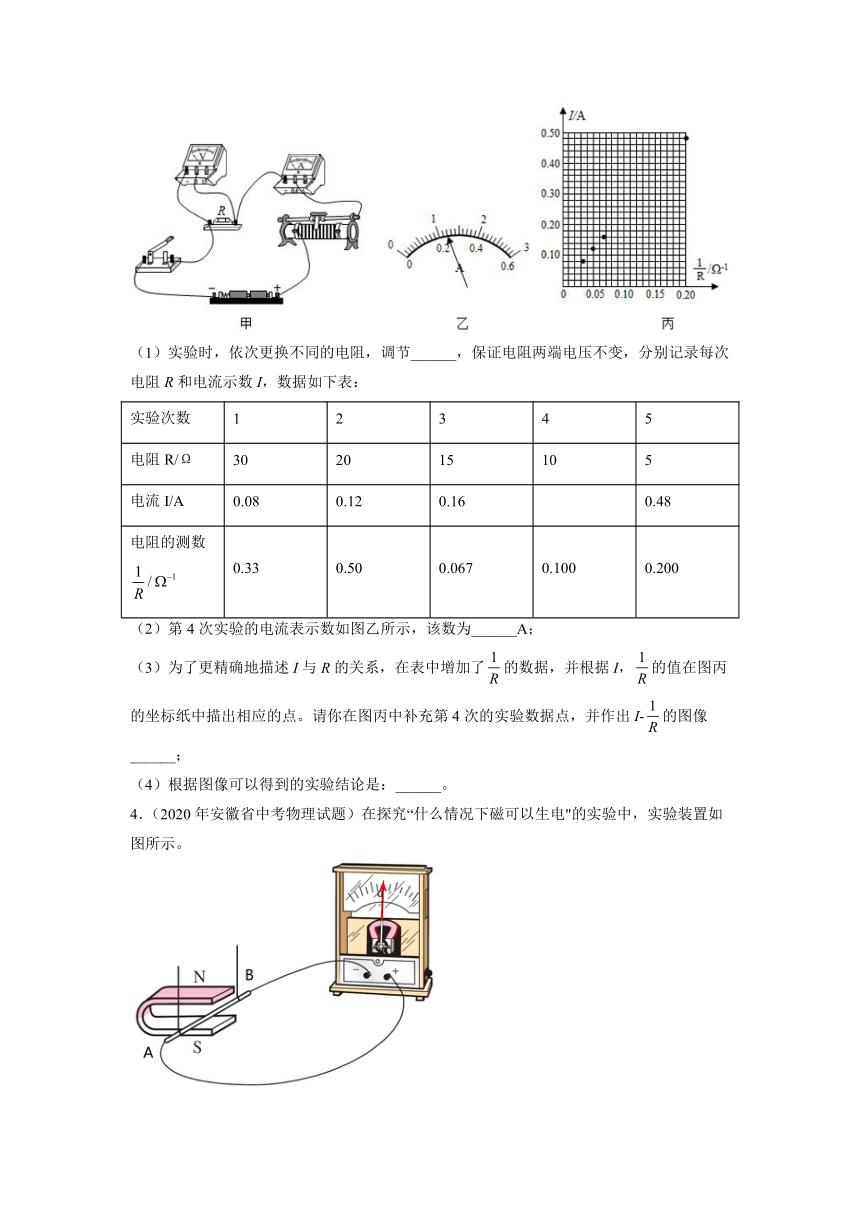

3.(2021年安徽省中考物理试题)用图甲所示的电路探究“电流与电阻的关系”,电源电压为3V,滑动变阻器的规格为“20Ω 1.5A”;
(1)实验时,依次更换不同的电阻,调节______,保证电阻两端电压不变,分别记录每次电阻R和电流示数I,数据如下表:
实验次数 1 2 3 4 5
电阻R/Ω 30 20 15 10 5
电流I/A 0.08 0.12 0.16 0.48
电阻的测数 0.33 0.50 0.067 0.100 0.200
(2)第4次实验的电流表示数如图乙所示,该数为______A;
(3)为了更精确地描述I与R的关系,在表中增加了的数据,并根据I,的值在图丙的坐标纸中描出相应的点。请你在图丙中补充第4次的实验数据点,并作出I-的图像______;
(4)根据图像可以得到的实验结论是:______。
4.(2020年安徽省中考物理试题)在探究“什么情况下磁可以生电"的实验中,实验装置如图所示。

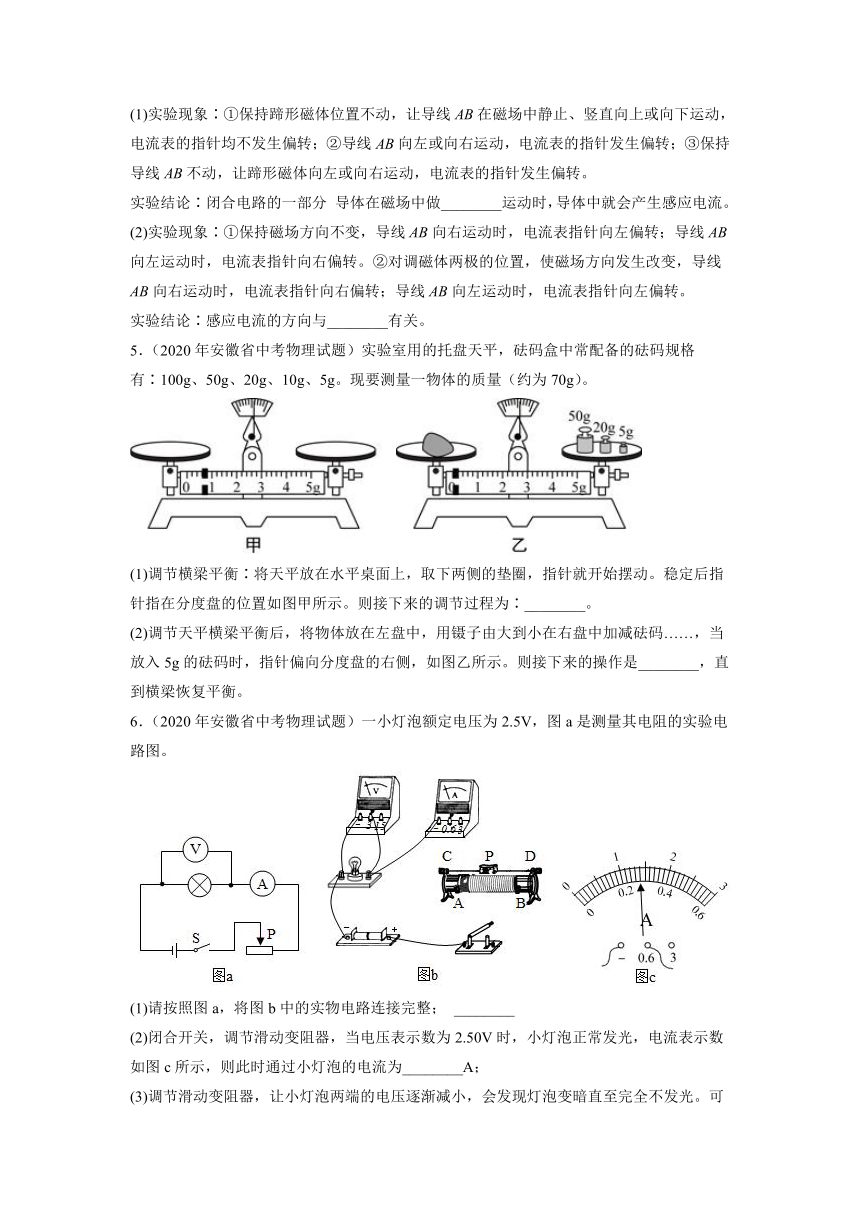

(1)实验现象∶①保持蹄形磁体位置不动,让导线AB在磁场中静止、竖直向上或向下运动,电流表的指针均不发生偏转;②导线AB向左或向右运动,电流表的指针发生偏转;③保持导线AB不动,让蹄形磁体向左或向右运动,电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时,导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变,导线AB向右运动时,电流表指针向左偏转;导线AB向左运动时,电流表指针向右偏转。②对调磁体两极的位置,使磁场方向发生改变,导线AB向右运动时,电流表指针向右偏转;导线AB向左运动时,电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
5.(2020年安徽省中考物理试题)实验室用的托盘天平,砝码盒中常配备的砝码规格有∶100g、50g、20g、10g、5g。现要测量一物体的质量(约为70g)。
(1)调节横梁平衡∶将天平放在水平桌面上,取下两侧的垫圈,指针就开始摆动。稳定后指针指在分度盘的位置如图甲所示。则接下来的调节过程为∶________。
(2)调节天平横梁平衡后,将物体放在左盘中,用镊子由大到小在右盘中加减砝码……,当放入5g的砝码时,指针偏向分度盘的右侧,如图乙所示。则接下来的操作是________,直到横梁恢复平衡。
6.(2020年安徽省中考物理试题)一小灯泡额定电压为2.5V,图a是测量其电阻的实验电路图。
(1)请按照图a,将图b中的实物电路连接完整; ________
(2)闭合开关,调节滑动变阻器,当电压表示数为2.50V时,小灯泡正常发光,电流表示数如图c所示,则此时通过小灯泡的电流为________A;
(3)调节滑动变阻器,让小灯泡两端的电压逐渐减小,会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________(选填“升高”、“不变”或“降低”);

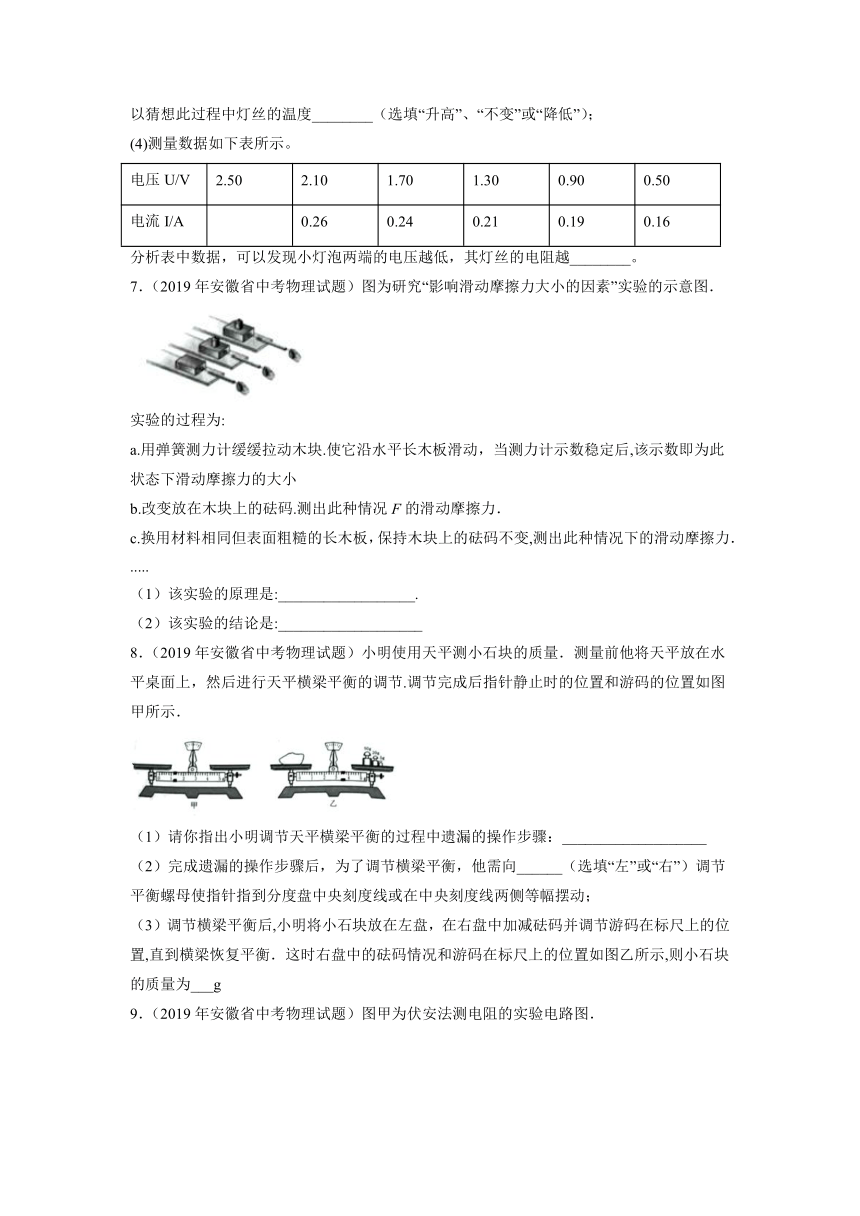

(4)测量数据如下表所示。
电压U/V 2.50 2.10 1.70 1.30 0.90 0.50
电流I/A 0.26 0.24 0.21 0.19 0.16
分析表中数据,可以发现小灯泡两端的电压越低,其灯丝的电阻越________。
7.(2019年安徽省中考物理试题)图为研究“影响滑动摩擦力大小的因素”实验的示意图.
实验的过程为:
a.用弹簧测力计缓缓拉动木块.使它沿水平长木板滑动,当测力计示数稳定后,该示数即为此状态下滑动摩擦力的大小
b.改变放在木块上的砝码.测出此种情况F的滑动摩擦力.
c.换用材料相同但表面粗糙的长木板,保持木块上的砝码不变,测出此种情况下的滑动摩擦力.
.....
(1)该实验的原理是:__________________.
(2)该实验的结论是:___________________
8.(2019年安徽省中考物理试题)小明使用天平测小石块的质量.测量前他将天平放在水平桌面上,然后进行天平横梁平衡的调节.调节完成后指针静止时的位置和游码的位置如图甲所示.
(1)请你指出小明调节天平横梁平衡的过程中遗漏的操作步骤:___________________
(2)完成遗漏的操作步骤后,为了调节横梁平衡,他需向______(选填“左”或“右”)调节平衡螺母使指针指到分度盘中央刻度线或在中央刻度线两侧等幅摆动;
(3)调节横梁平衡后,小明将小石块放在左盘,在右盘中加减砝码并调节游码在标尺上的位置,直到横梁恢复平衡.这时右盘中的砝码情况和游码在标尺上的位置如图乙所示,则小石块的质量为___g
9.(2019年安徽省中考物理试题)图甲为伏安法测电阻的实验电路图.
(1)闭合开关前,滑动变阻器的滑片P应置于 ______ (选填“a”或“b”)端;
(2)小亮同学用完好的器材按图甲正确连接好电路,“试触”时,发现电流表的指针偏转很小;移动滑动变阻器的滑片,发现指针偏转仍然较小.产生该现象的原因可能是: ____________ ;
(3)电路调试完成后,某次实验中电压表和电流表示数如图乙和丙所示,则此时被测电阻两端的电压为 ____ V ,该电阻的阻值为 _______ Ω
参考答案
1.刻度尺 未点燃
【详解】
(1)[1]为了比较像与物到平面镜的距离,需要的测量工具是刻度尺,刻度尺测量距离。
(2)[2]未点燃的蜡烛替代像,当像与蜡烛B重合时,感觉就像是蜡烛B在燃烧,说明平面镜成的像是等大的像。
2.1.0 小于
【详解】
[1]甲图中弹簧测力计的示数等于金属球的重力。由图乙可知,弹簧测力计分度值为0.2N,则金属球浸没在水中时弹簧测力计的示数为1.6N。故金属球浸没在水中时受到的浮力大小为
F浮=G-F示=2.6N-1.6N=1.0N
[2]由图丙可知,弹簧测力计的示数为1.8N,则金属球浸没在液体中时受到的浮力大小为
=G-=2.6N-1.8N=0.8N
与浸没在水中相比,金属球排开液体的体积相同,在液体中受到的浮力小于在水中受到的浮力,根据F浮=ρ液gV排可知,图丙中液体的密度小于水的密度。
3.滑动变阻器的滑片 0.24 见解析
【详解】
(1)[1]实验时,更换不同的电阻,调节滑动变阻器的滑片,保持电阻两端的电压不变,记录电阻值和电流值。
(2)[2]由图乙可知,电流表的量程是0~0.6A,分度值是0.02A,电流表的示数是0.24A。
(3)[3]由表中数据,利用描点法画出I-的图像,如图所示:
(4)[4]由图像可知,电流与电阻的倒数成正比,可以得到电压一定时,通过导体的电流与导体的电阻成反比。
4.切割磁感线 导体切割磁感线方向和磁场方向
【详解】
(1)[1]由实验①知导线AB在磁场中静止、竖直向上或向下运动,电流表的指针均不发生偏转,说明导线AB的运动方向与磁感线平行时,导体中不产生感应电流;由实验②③知当导线AB向左或向右运动,或者保持导线AB不动,让蹄形磁体向左或向右运动,电流表的指针发生偏转,说明导线AB的运动方向与磁感线垂直时,即闭合电路的一部分 导体在磁场中做切割磁感线运动时,导体中会产生感应电流。
(2)[2]由题意知当导线AB运动方向改变,或磁场方向改变,电流表指针的偏转方向改变,说明感应电流的方向与导体切割磁感线方向和磁场方向有关。
5.游码归零,调节平衡螺母至指针指在分度盘中央 取下5g砝码,向右缓慢移动游码
【详解】
(1)[1]调节横梁平衡∶将天平放在水平桌面上,取下两侧的垫圈,指针就开始摆动。稳定后指针指在分度盘的位置,游码未归零,且指针偏右,故接下来的调节过程为∶游码归零,调节平衡螺母至指针指在分度盘中央。
(2)[2]调节天平横梁平衡后,将物体放在左盘中,用镊子由大到小在右盘中加减砝码……,当放入5g的砝码时,指针偏向分度盘的右侧,但5g砝码为可用的最小砝码,故接下来的操作是取下5g砝码,向右缓慢移动游码,直到横梁恢复平衡。
6. 0.28 降低 小
【详解】
(1)[1]灯泡电阻约10Ω,灯泡正常发光时的电流是
电流表选量程,把开关、滑动变阻器、电流表串联接入电路,所求画图如下
(2)[2]如图C,电流表分度值是0.02A,电流表读数0.28A。
(3)[3]小灯泡两端实际电压减小,实际功率降低,亮度变暗,温度降低。
(4)[4]由表格数据可知,小灯泡两端实际电压减小,实际功率降低,亮度变暗,温度降低。灯丝电阻受温度影响,温度降低,电阻减小。
7.二力平衡 滑动摩擦力的大小跟压力大小及接触面积的粗糙程度有关
【详解】
(1)用弹簧测力计水平拉动木块做匀速直线运动时,拉力与摩擦力是一对平衡力,根据二力平衡条件可得出二者大小相等;
(2)比较a、b次实验可知,接触面的粗糙程度,压力大小不同,结果摩擦力的大小不同,所以滑动摩擦力的大小与压力大小有关;比较a、c两次使用数据可知,压力大小相同,接触粗糙程度不同,结果摩擦力的大小不同,说明滑动摩擦力的大小与接触面的粗糙程度有关;综上分析可知,该实验的结论是:动摩擦力的大小跟压力大小及接触面积的粗糙程度有关.
8.游码调零 右 78.4
【详解】
(1)使用天平时,应先把游码移到标尺的零刻度线处,即游码归零,再调节平衡螺母使天平平衡,而小明调节天平横梁平衡的过程中遗漏了游码归零这一步骤.
(2)甲图中没有将游码移至零刻度线,横梁就平衡了,如果将游码调零,则指针会偏向分度盘左侧,此时要使横梁平衡,则应将平衡螺母向右调节;
(3)由图知,小石块的质量m=50g+20g+5g+3.4g=78.4g.
9.a 电流表量程过大 2.4 10
【详解】
(1)闭合开关前,滑动变阻器的滑片P应置于阻值最大处的a端;
(2)小亮同学用完好的器材按图甲正确连接好电路,“试触”时,发现电流表的指针偏转很小;移动滑动变阻器的滑片,发现指针偏转仍然较小,故排除了电路中电阻过大的可能,故产生该现象的原因可能是:电流表量程过大;
(3)电路调试完成后,某次实验中电压表和电流表示数如图乙和丙,电压表选用小量程,分度值为则0.1V,此时被测电阻两端的电压为2.4V,电流表选用小量程,分度值为0.02A,电流为0.24A,由欧姆定律,该电阻的阻值为:.
