【名师导航】中考物理一轮复习学案
第二部分 画图专题综合
考点分布 考查频率 考点内容 命题趋势

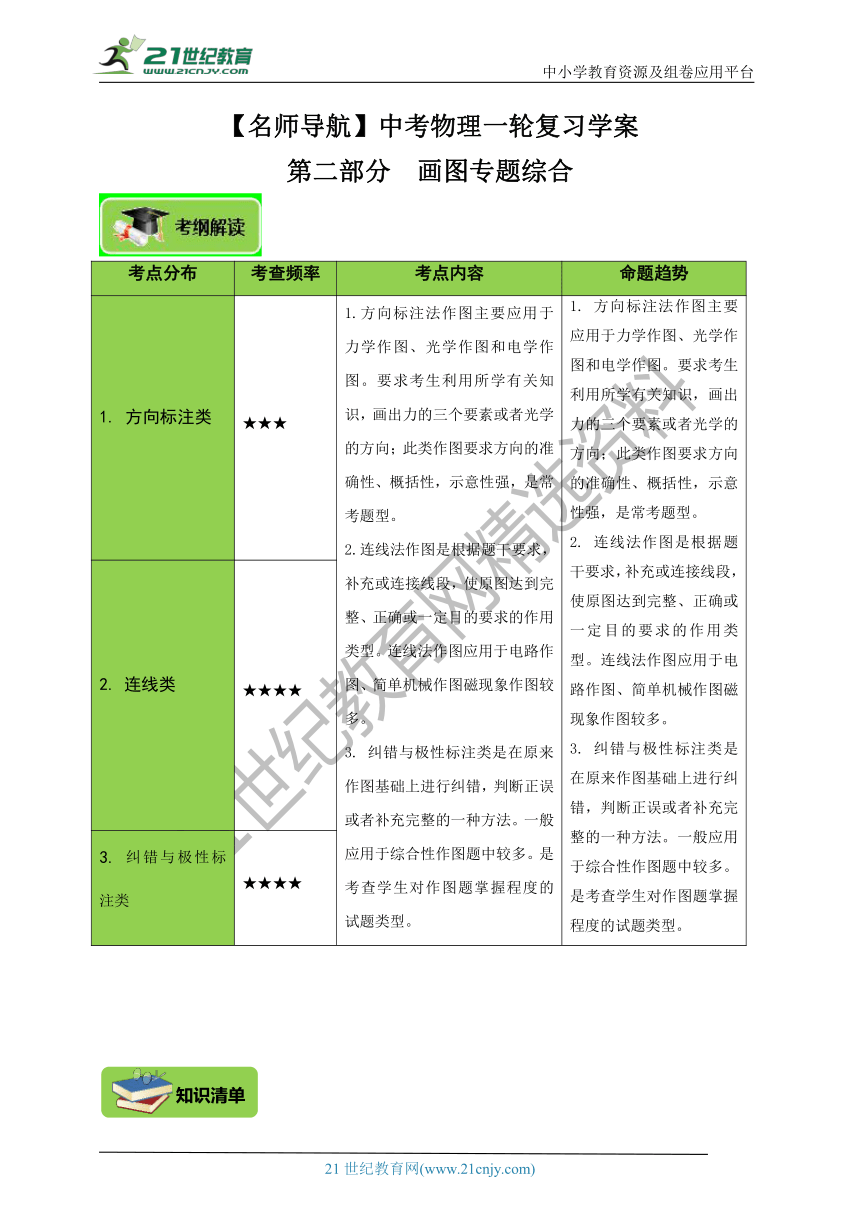

1. 方向标注类 ★★★ 1.方向标注法作图主要应用于力学作图、光学作图和电学作图。要求考生利用所学有关知识，画出力的三个要素或者光学的方向；此类作图要求方向的准确性、概括性，示意性强，是常考题型。 2.连线法作图是根据题干要求，补充或连接线段，使原图达到完整、正确或一定目的要求的作用类型。连线法作图应用于电路作图、简单机械作图磁现象作图较多。 3. 纠错与极性标注类是在原来作图基础上进行纠错，判断正误或者补充完整的一种方法。一般应用于综合性作图题中较多。是考查学生对作图题掌握程度的试题类型。 1. 方向标注法作图主要应用于力学作图、光学作图和电学作图。要求考生利用所学有关知识，画出力的三个要素或者光学的方向；此类作图要求方向的准确性、概括性，示意性强，是常考题型。 2. 连线法作图是根据题干要求，补充或连接线段，使原图达到完整、正确或一定目的要求的作用类型。连线法作图应用于电路作图、简单机械作图磁现象作图较多。 3. 纠错与极性标注类是在原来作图基础上进行纠错，判断正误或者补充完整的一种方法。一般应用于综合性作图题中较多。是考查学生对作图题掌握程度的试题类型。
2. 连线类 ★★★★
3. 纠错与极性标注类 ★★★★
考点一： 方向标注类
方向标注法作图主要应用于力学作图、光学作图和电学作图。要求考生利用所学有关知识，画出力的三个要素或者光学的方向；此类作图要求方向的准确性、概括性，示意性强，是常考题型。

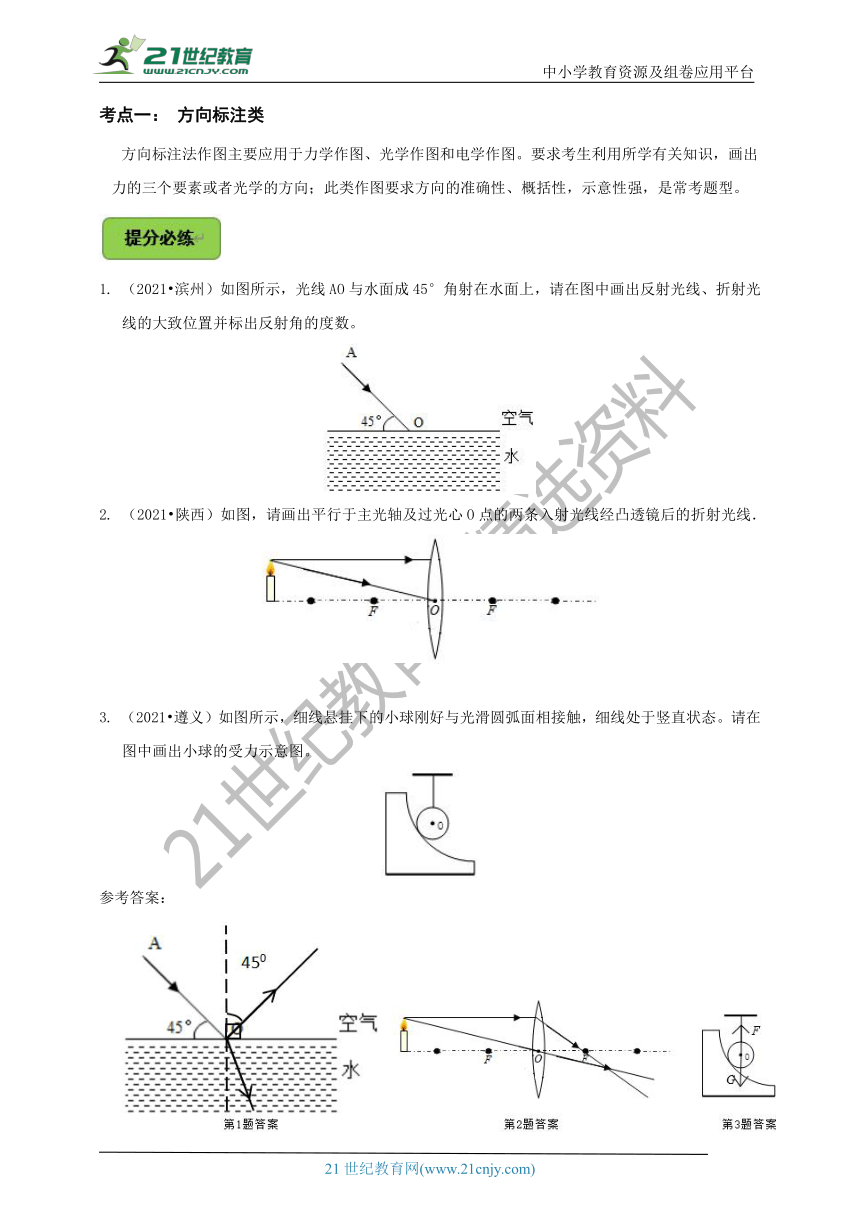

1. （2021 滨州）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
2. （2021 陕西）如图，请画出平行于主光轴及过光心O点的两条入射光线经凸透镜后的折射光线．
3. （2021 遵义）如图所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。请在图中画出小球的受力示意图。
参考答案：
考点二：连线类
连线法作图是根据题干要求，补充或连接线段，使原图达到完整、正确或一定目的要求的作用类型。连线法作图应用于电路作图、简单机械作图磁现象作图较多。

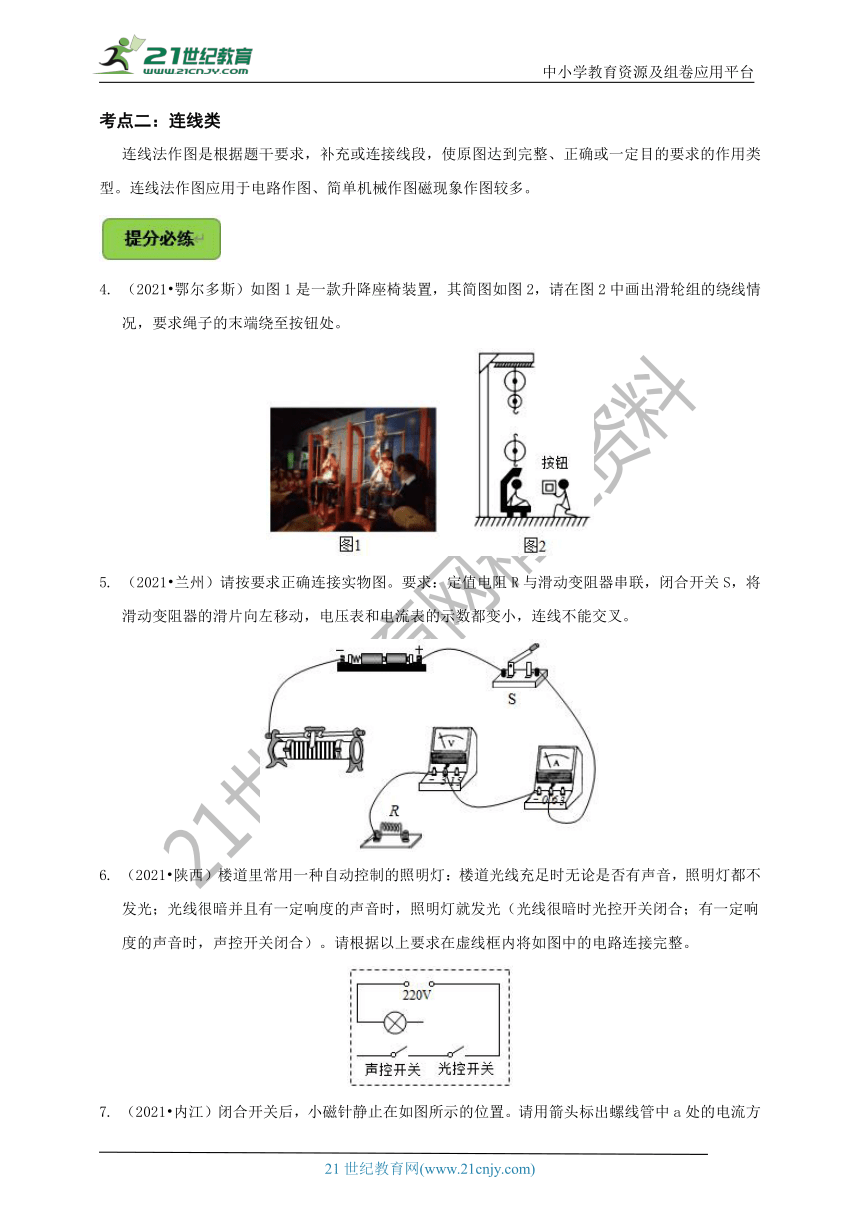

4. （2021 鄂尔多斯）如图1是一款升降座椅装置，其简图如图2，请在图2中画出滑轮组的绕线情况，要求绳子的末端绕至按钮处。
5. （2021 兰州）请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
6. （2021 陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
7. （2021 内江）闭合开关后，小磁针静止在如图所示的位置。请用箭头标出螺线管中a处的电流方向和b处的磁感线方向。
参考答案：如图所示。
考点三：纠错与极性标注类
纠错与极性标注类是在原来作图基础上进行纠错，判断正误或者补充完整的一种方法。一般应用于综合性作图题中较多。是考查学生对作图题掌握程度的试题类型。

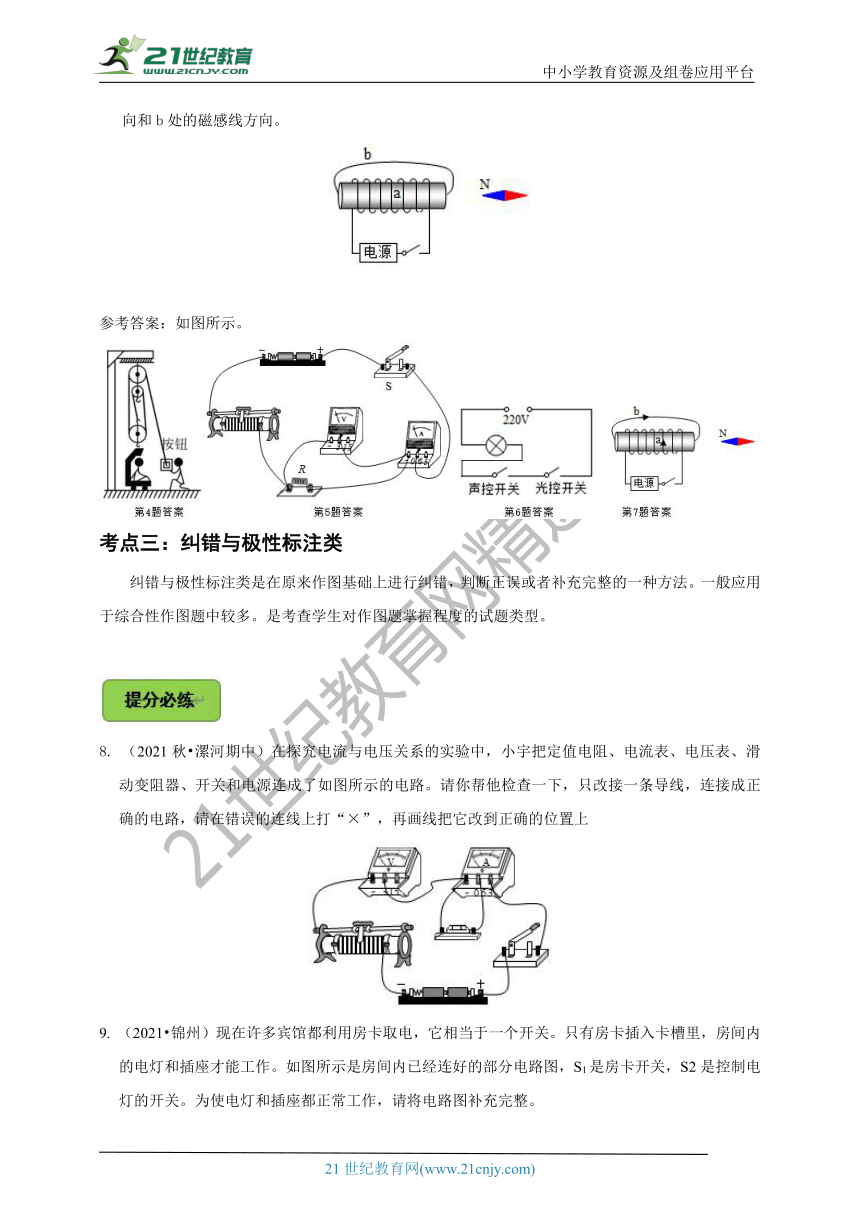

8. （2021秋 漯河期中）在探究电流与电压关系的实验中，小宇把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成了如图所示的电路。请你帮他检查一下，只改接一条导线，连接成正确的电路，请在错误的连线上打“×”，再画线把它改到正确的位置上
9. （2021 锦州）现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。

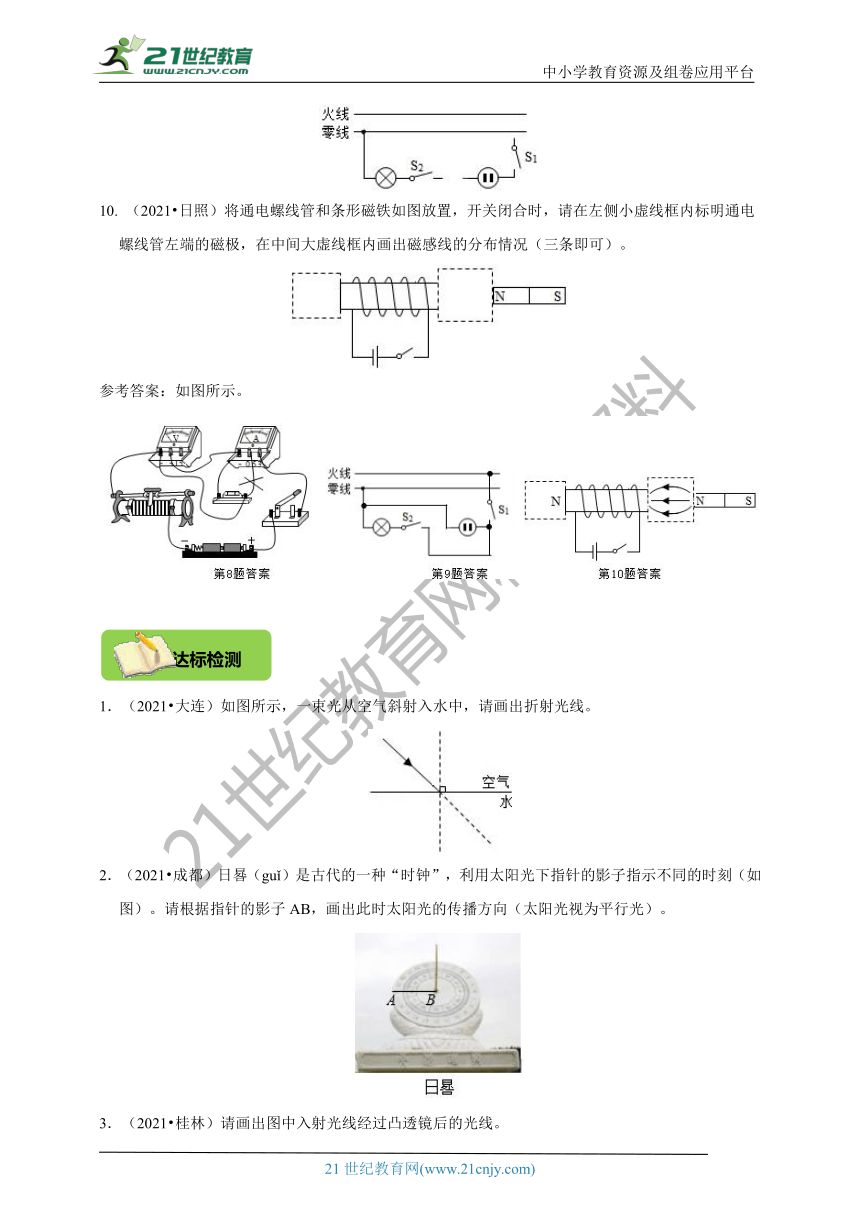

10. （2021 日照）将通电螺线管和条形磁铁如图放置，开关闭合时，请在左侧小虚线框内标明通电螺线管左端的磁极，在中间大虚线框内画出磁感线的分布情况（三条即可）。
参考答案：如图所示。
1．（2021 大连）如图所示，一束光从空气斜射入水中，请画出折射光线。
2．（2021 成都）日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）。
3．（2021 桂林）请画出图中入射光线经过凸透镜后的光线。
4．（2021 广东）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
5．（2021 黔西南州）根据通电螺线管周围磁感线方向，在图中标明螺线管的N、S极和小磁针的N极（将小磁针的N极涂黑）。
6．（2021 德州）如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用“+”“﹣”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极。
7．（2021 镇江）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。
8．（2021 阜新）甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
9．（2021 南充）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
10．（2021 广东）如图所示，物体静止在斜面上，画出A所受重力G和支持力FN的示意图。
11．（2021 广元）如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。
12．（2021 凉山州）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
13．（2021 安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
14．（2021 陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
15．（2021 鞍山）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
16．（2021 镇江）请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。
17．（2021 丹东）如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。
18．（2021 湘西州）如图，用笔代替导线将图中开关所控制的节能灯正确接入家庭电路中。
19．（2021 达州）小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
20．（2021 赤峰）如图所示，请按小磁针（黑色为N极）的指向，标出螺线管中的电流方向（电流方向用箭头表示），并在括号中标明螺线管右端的极性。
21．（2021 哈尔滨）如图，请根据通电螺线管附近静止小磁针的指向，用箭头在A点标出磁感线方向、在B点标出电流方向。
22．（2021 滨州）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
23．（2021 东营）如图所示，物体A放在斜面上处于静止状态，请在图中画出物体A对斜面的压力F的示意图。
24．（2021 西宁）如图所示，轻质杠杆OAB上挂一物体，拉力F使杠杆在图中位置平衡，请在图中画出力F的力臂L和物体所受的重力示意图。
25．（2021 柳州）请画出图中力F的力臂L。
26．（2021 鞍山）如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力F1、动力臂L1以及阻力臂L2。
27．（2021 兴安盟）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路中。
28．（2021 河池）请在图中作出物体AB在平面镜中的像（请保留作图痕迹）。
29．（2021 南京）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
30．（2021 铜仁市）画出图中所示两条光线经过凸透镜之后的光线；
31．（2021 广元）请根据给出的入射光线，画出经凹透镜后的折射光线，再画出折射光线经平面镜后的反射光线。
32．（2021 凉山州）在水平向右行驶的小车车厢，顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右（运动的同方向）摆动，如图所示，请画出此时物块A受力的示意图。
33．（2021 黄冈）如图所示，O为支点，请在A点作出人用木棒撬动石头的最小作用力F的示意图，并标出其力臂l。
34．（2021 威海）如图是撑杆跳运动员起跳动作示意图，请在图中画出运动员对撑杆A点竖直向下的拉力及其力臂。
35．（2021 黔西南州）用滑轮组将放在水平地面上的重物G提起，在图中画出重物G所受重力的示意图和滑轮组最省力的绳子绕法。
36．（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
37．（2021 济宁）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
38．（2021 百色）根据安全用电原则将图中的节能灯和开关接入照明电路。
39．（2021 河池）请在图中，标出开关闭合后通电螺线管右端的极性和B点磁感线的方向。
40．（2021 德阳）如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙中的括号内标出电源的正、负极及电磁铁的N极。
参考答案与试题解析
1．【解答】图中法线已给出；在水中、法线的右侧，依据折射角小于入射角画出折射光线即可。如图所示：
2．【解答】由于在光在同一种均匀介质中是沿直线传播的，所以太阳光传播的方向如下图所示：
故答案为：如上图所示。
3．【解答】平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：
4．【解答】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：
5．【解答】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的右端为N极，左端为S极。根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极，如图所示：
6．【解答】根据电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的右端为正极；
电流是由螺线管的右边流入的，根据安培定则，伸出右手四指弯曲指向电流的方向，大拇指所指的方向﹣﹣通电螺线管的左端为N极，右端为S极；
根据磁极间的相互规律，靠近通电螺线管右端（S极）的为小磁针的N极，则小磁针的右端为S极，如图所示：
7．【解答】小磁针静止时，N极向右，小磁针的左端为S极，根据异名磁极相互吸引可知，螺线管右侧为N极，左侧为S极；
由右手螺旋定则可知电流由右侧流入，所以电源的右端为正极，左端为负极；如图所示：
8．【解答】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，因此光的传播方向大致为B→眼睛；
鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，然后做出法线，法线与入射光线之间的夹角为入射角，如图所示：
9．【解答】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：
10．【解答】重力的作用点在物体的重心，方向竖直向下，过重心作一条竖直向下的线段，在末端画上箭头，即为重力G的示意图；
斜面对物体支持力的方向垂直于斜面向上，过物体的重心作一条垂直于斜面向上的线段，末端画上箭头，标出支持力符号FN，如下图所示：
11．【解答】物块A和B以相同的速度一起沿水平方向向右做加速直线运动，A的运动状态发生了改变，则AB彼此之间有相对运动趋势，故A受向右的摩擦力的作用；A竖直方向上受重力和支持力的作用，并且这两个力是平衡力，大小相等，重力的方向竖直向下，支持力的方向竖直向上。如图所示：
。
12．【解答】根据题意可知，指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，绿灯会发光，此时红灯短路、绿灯通路，三个开关相互影响，三个开关应该是串联再与红灯并联，电路图如图所示：
；
根据电路图连接实物图，如图所示：
。
13．【解答】由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：
14．【解答】根据题意可得，声控开关和光控开关共同控制灯泡，且相互影响，所以声控开关和光控开关、灯泡串联在电源的两端，如图所示：
15．【解答】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；
三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：
16．【解答】三孔插座的接法：上孔接地线，左孔接零线，右孔通过开关接到火线上，如图所示：
17．【解答】由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：
18．【解答】火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套。这样在更换灯泡时更安全。接法如图：
19．【解答】火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；上孔接地线；左孔接零线；右孔接火线。如图所示：
20．【解答】图中小磁针的左端为N极，右端为S极，根据磁极间的相互作用规律可知，螺线管的左端为N极，右端为S极；根据安培定则可知，电流从螺线管的右端流入，左端流出，螺线管中正面的电流方向是向上的，如图所示：
21．【解答】小磁针的左端为N极，右端为S极，根据异名磁极相互吸引可知，螺线管的左端为N极，右端为S极；
根据安培定则可知，电流从螺线管的右端流入，左端流出，所以B点的电流的方向是向下的；
在磁体的外部磁感线是从磁场的N极出来，回到S极的，故A点的磁场方向是向右的，如图所示：
22．【解答】先过入射点O垂直水面作出法线，求出入射角为90°﹣45°＝45°，根据反射光线、入射光线分居法线两侧，反射角等于入射角也为45°，在空气中法线的右侧画出反射光线；
折射角小于45°，在法线的右侧的水中画出折射光线，如图所示：
23．【解答】物体A对斜面的压力垂直于斜面向下，作用点可画在接触面的中点处；过压力作用点画一条垂直于斜面向下、带箭头的线段，标出符号F，即为压力的示意图，如图所示：
24．【解答】过物体的重心，向竖直向下方向画一条有向线段，用G表示物体所受重力；由支点O向F的作用线作垂线，垂线段的长度为F的力臂L，如图所示：
25．【解答】图中杠杆支点为O点，过支点O作动力作用线的垂线段，即为其力臂L，如图所示：
26．【解答】支点O在后轮的着地点，重力为阻力，支点O到重力作用线的距离为阻力臂L2，动力F1的作用点在手握车把的地方，连接支点与动力的作用点为最长的动力臂L1，由杠杆平衡条件F1L1＝F2L2＝GL2可知，动力臂最长，动力最小；在动力作用点处垂直动力臂斜向下画出最小动力F1，如图所示：
27．【解答】根据安全用电的要求可知，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如下图所示：
28．【解答】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中的像A'B'，如图所示：
29．【解答】先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：
30．【解答】根据平行于主光轴的光线经凸透镜折射后将过焦点、过光心的光线经凸透镜折射后传播方向不改变分别作出对应的折射光线，如图所示：
31．【解答】根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，画出折射光线；
过入射点作出法线，根据反射角等于入射角，即可作出反射光线；如下图所示：
32．【解答】分析可知，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；
小球向右（运动的同方向）摆开，并连续一段时间，根据惯性知识可知，小车做减速运动，故物块A在水平方向上受到的摩擦力方向水平向左；如图所示：
33．【解答】根据杠杆平衡条件“动力×动力臂＝阻力×阻力臂”可知：在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，由图知OA作动力臂最长，O为支点，则动力方向向下，过A点与OA垂直向下作垂线就得到动力F的示意图，如图所示：
34．【解答】从A点作竖直向下的拉力F，延长拉力F的作用线，从支点O向拉力作用线画垂线，可得拉力的力臂L，如图所示：
35．【解答】从重物G的重心开始，沿竖直向下的方向画一条有向线段，并用G表示，即为其所受重力示意图；
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮开始缠绕，如图所示：
36．【解答】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路，干路上的开关S控制整个电路，电路图的连接如下图所示：
37．【解答】①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出。
②在匝数一定时，电流越小，磁性越弱。滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱。如图。
。
38．【解答】节能灯接法：火线进入开关，再进入节能灯顶端的金属点，零线直接接入节能灯的螺旋套，这样在断开开关能切断火线，接触节能灯不会发生触电事故。既能控制节能灯，又能更安全。如图所示：
39．【解答】由右手螺旋定则可得，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端为N极，
外部磁感线由N极指向S极，故B点磁感线向左，故答案如图：
。
40．【解答】已知条形磁体上端为N极，则下端为S极，根据同名磁极相互排斥，可知，电磁铁的上端为S极，下端为N极。
根据安培定则，伸出右手使大拇指指向电磁铁的N极（电磁铁的下端），则四指弯曲所指的方向为电流的方向，电流从螺线管的下端流入，所以电源的下端为正极，如图所示：
