2022年中考物理考点专题复习——探究“凸透镜成像规律”

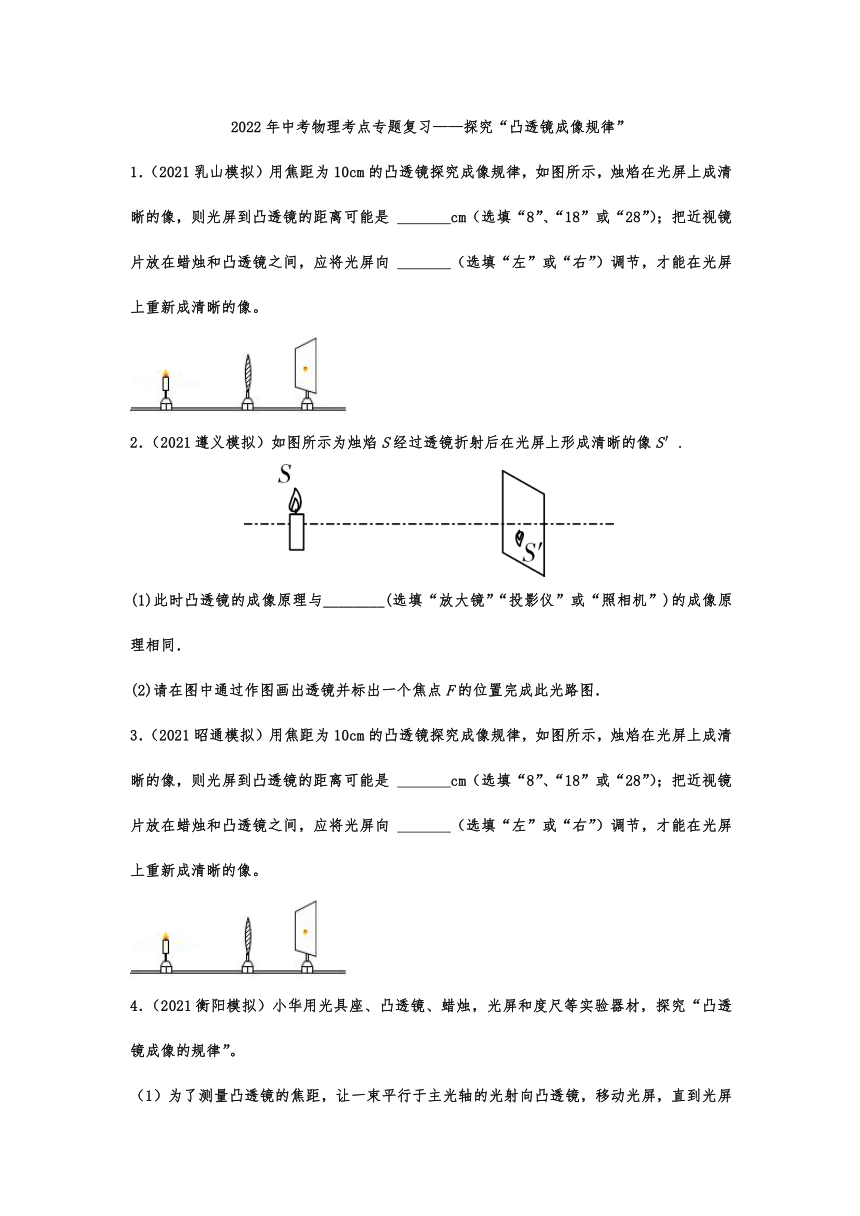

1．（2021乳山模拟）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　 　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　 　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
2．（2021遵义模拟）如图所示为烛焰S经过透镜折射后在光屏上形成清晰的像S′.
(1)此时凸透镜的成像原理与________(选填“放大镜”“投影仪”或“照相机”)的成像原理相同．
(2)请在图中通过作图画出透镜并标出一个焦点F的位置完成此光路图．
3．（2021昭通模拟）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　 　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　 　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
4．（2021衡阳模拟）小华用光具座、凸透镜、蜡烛，光屏和度尺等实验器材，探究“凸透镜成像的规律”。

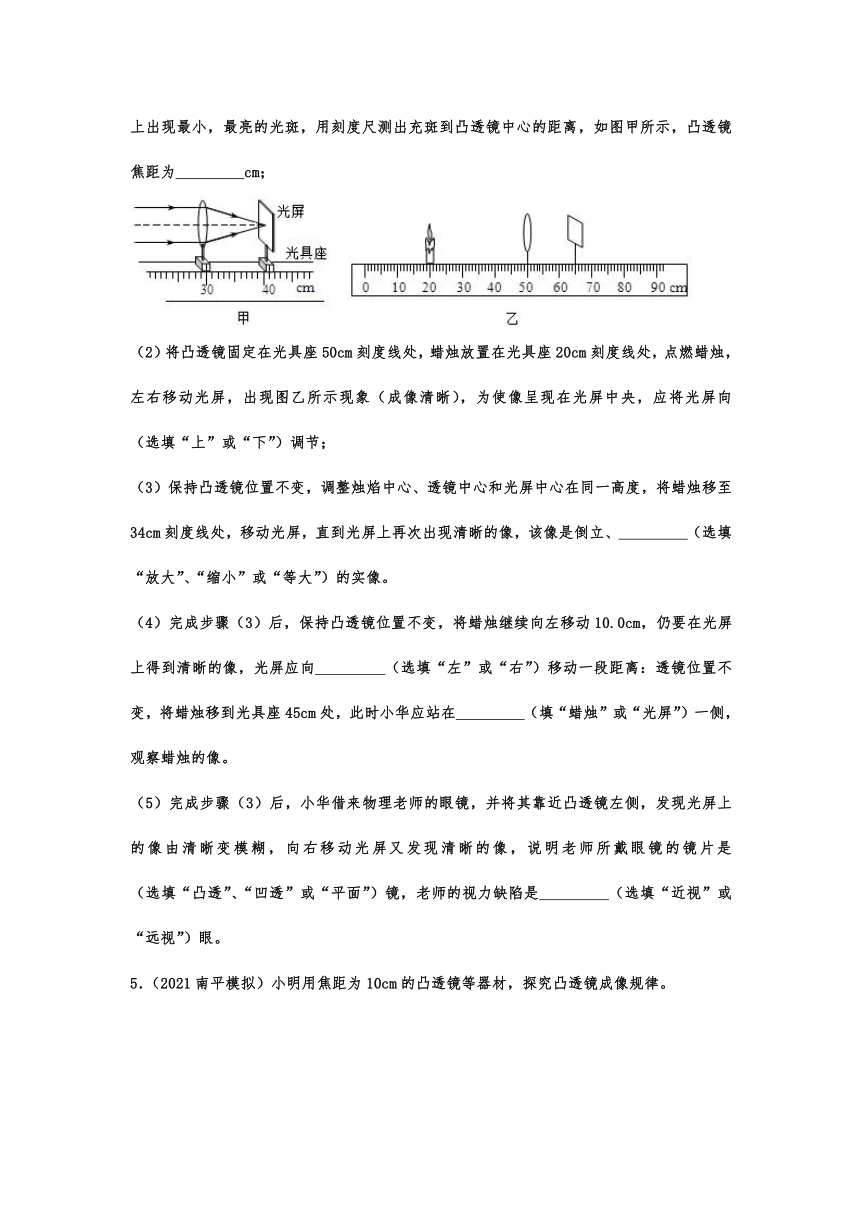

（1）为了测量凸透镜的焦距，让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小，最亮的光斑，用刻度尺测出充斑到凸透镜中心的距离，如图甲所示，凸透镜焦距为　 　cm；
（2）将凸透镜固定在光具座50cm刻度线处，蜡烛放置在光具座20cm刻度线处，点燃蜡烛，左右移动光屏，出现图乙所示现象（成像清晰），为使像呈现在光屏中央，应将光屏向　 　（选填“上”或“下”）调节；
（3）保持凸透镜位置不变，调整烛焰中心、透镜中心和光屏中心在同一高度，将蜡烛移至34cm刻度线处，移动光屏，直到光屏上再次出现清晰的像，该像是倒立、　 　（选填“放大”、“缩小”或“等大”）的实像。
（4）完成步骤（3）后，保持凸透镜位置不变，将蜡烛继续向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向　 　（选填“左”或“右”）移动一段距离：透镜位置不变，将蜡烛移到光具座45cm处，此时小华应站在　 　（填“蜡烛”或“光屏”）一侧，观察蜡烛的像。
（5）完成步骤（3）后，小华借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是　 　（选填“凸透”、“凹透”或“平面”）镜，老师的视力缺陷是　 　（选填“近视”或“远视”）眼。
5．（2021南平模拟）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。

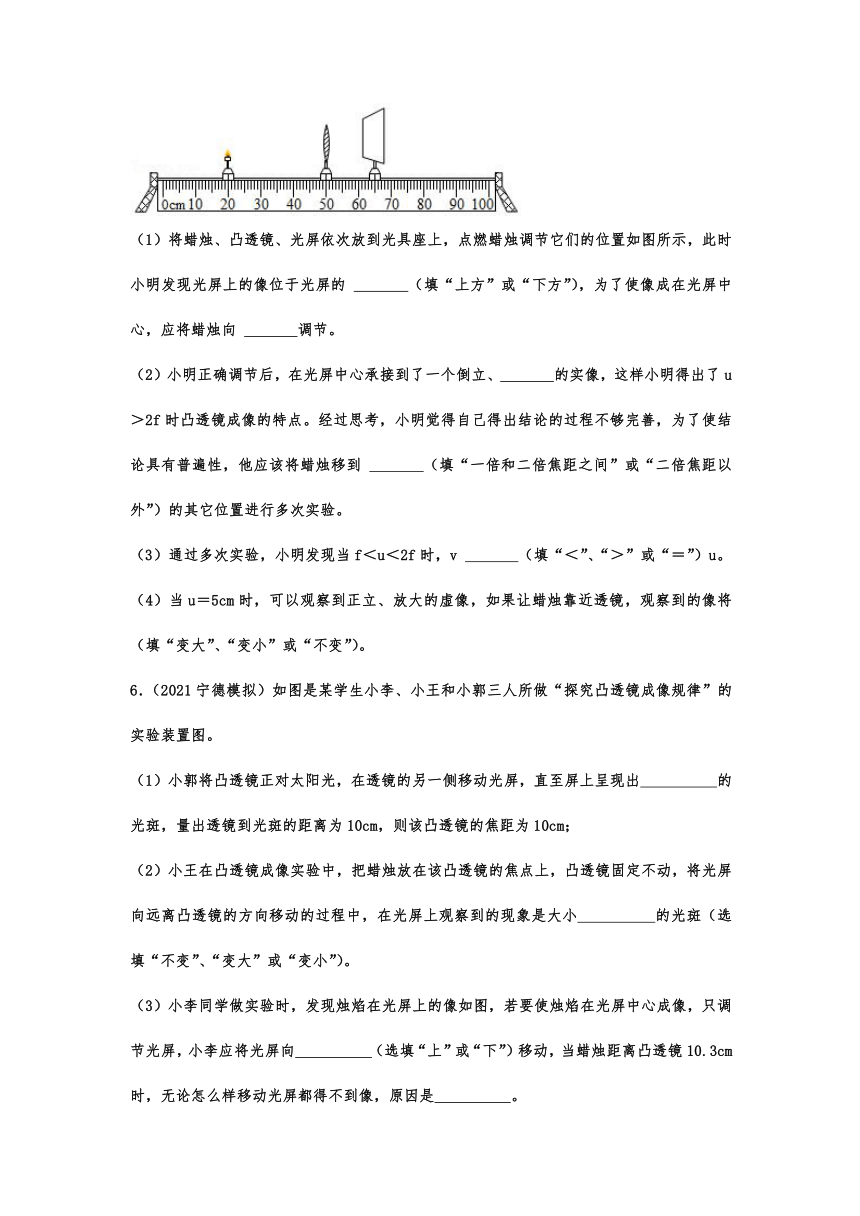

（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的 　 　（填“上方”或“下方”），为了使像成在光屏中心，应将蜡烛向 　 　调节。
（2）小明正确调节后，在光屏中心承接到了一个倒立、　 　的实像，这样小明得出了u＞2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到 　 　（填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次实验。
（3）通过多次实验，小明发现当f＜u＜2f时，v 　 　（填“＜”、“＞”或“＝”）u。
（4）当u＝5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将 　 　（填“变大”、“变小”或“不变”）。
6．（2021宁德模拟）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出　 　的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小　 　的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向　 　（选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是　 　。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，　 　在光屏上得到像（选填“能”或“不能”），　 　（选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置　 　（选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向　 　（选填“左”或“右”）移动。
7. （2021长沙模拟）小亮正在做“探究凸透镜成像规律”的实验：
（1）当蜡烛、凸透镜与光屏位置如图甲所示时，光屏上出现了蜡烛清晰的像，根据此成像原理，可以制成生活中的_________。

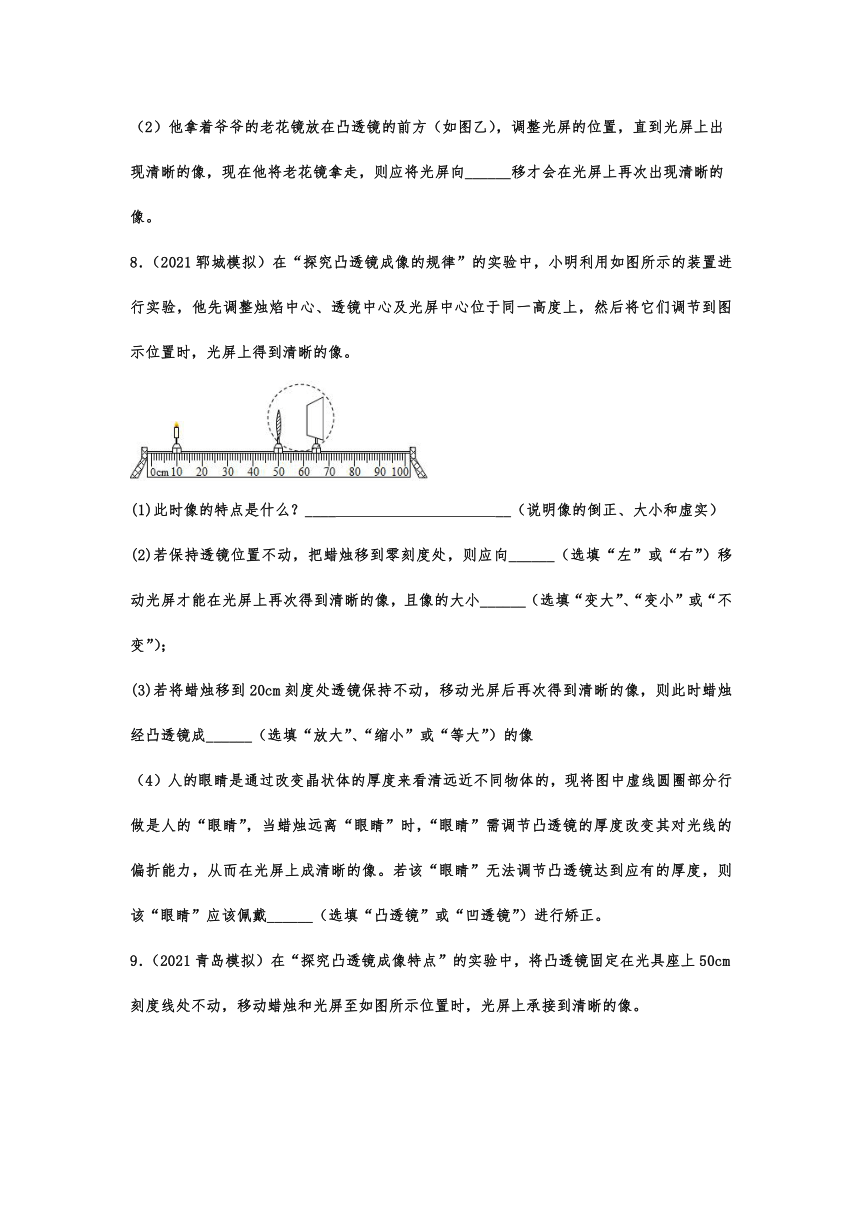

（2）他拿着爷爷的老花镜放在凸透镜的前方（如图乙），调整光屏的位置，直到光屏上出现清晰的像，现在他将老花镜拿走，则应将光屏向______移才会在光屏上再次出现清晰的像。
8．（2021郓城模拟）在“探究凸透镜成像的规律”的实验中，小明利用如图所示的装置进行实验，他先调整烛焰中心、透镜中心及光屏中心位于同一高度上，然后将它们调节到图示位置时，光屏上得到清晰的像。
(1)此时像的特点是什么？____ __（说明像的倒正、大小和虚实）
(2)若保持透镜位置不动，把蜡烛移到零刻度处，则应向______（选填“左”或“右”）移动光屏才能在光屏上再次得到清晰的像，且像的大小______（选填“变大”、“变小”或“不变”）；
(3)若将蜡烛移到20cm刻度处透镜保持不动，移动光屏后再次得到清晰的像，则此时蜡烛经凸透镜成______（选填“放大”、“缩小”或“等大”）的像
（4）人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图中虚线圆圈部分行做是人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则该“眼睛”应该佩戴______（选填“凸透镜”或“凹透镜”）进行矫正。
9．（2021青岛模拟）在“探究凸透镜成像特点”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示位置时，光屏上承接到清晰的像。
（1）该凸透镜的焦距为__cm；
（2）将近视眼镜的镜片放在蜡烛和透镜之间适当位置，此时应将光屏向__（选填“左”或“右”）移动，才能再次承接到清晰的像；
（3）取走近视眼镜片，将蜡烛移到40cm刻度线上时，此时凸透镜的这一成像规律是生活中__（选填“照相机”、“投影仪”“放大镜”）的成像原理，此时观察到的像是__（选填“放大”、“缩小”或“等大”）的。
10．（2021金昌模拟）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图1所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为　 　cm，实验前，应调节水透镜的、烛焰和光屏三者中心在　 　，目的是为了使像成在光屏的中央；
（2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成　 　（选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上　 　（选填“能”或“不能”）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是　 　眼镜（选填“近视”或“远视”）。随着实验的进行，同学发现，烛焰的像成在光屏的上方，为了使像重新成在光屏中央，他把凸透镜　 　调。（填“往上”或“往下”）
11．（2021金昌模拟）“小眼镜”成为全社会的“大关切”，有人大代表建议要高度重视近视低龄化问题。
（1）如图甲所示，正常人眼看远近不同物体时能实现自动变焦，使物体都成像在　 　上，看清近处物体时的焦距　 　（选填“大于”、“等于”或“小于”）看清远处物体时的焦距。
（2）如图乙所示，现流行的全飞秒近视手术，在眼角膜上削去一部分并从切口取出，从而使角膜形成一个　 　（选填“凸透镜”或“凹透镜”）的形状，达到矫正近视的目的，但也有一定的后遗症。
12．（2021蓬安模拟）在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜折射后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　 　作用。
（2）实验前，调节光具座上烛焰、透镜和光屏三者的中心在　 　。
（3）调整后，把蜡烛放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、　 　的实像（填写像的性质）；　 　（填光学仪器）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向　 　（选填“靠近”或“远离”）透镜的方向移动。
13．（2021佛山模拟）如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
（1）该凸透镜的焦距为 　 　cm。
（2）实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在 　 　。
（3）当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、　 　（选填“放大”或“缩小”）的实像，此时所成的像与 　 　所成的像性质相同（选填“照相机”、“投影仪”或“放大镜”）。
（4）如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向 　 　（选填“左”或“右”）移动才能在光屏上得到清晰的像。
（5）在图甲的位置，如果在光屏的位置换上点燃的蜡烛，再把光屏放在凸透镜的左边并调整距离 　 　（填“可以”或“不可以”）在光屏上得到蜡烛的像。
14．（2021江西模拟）在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对着凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝　 　cm；
（2）如图乙，光屏上呈现清晰的像，若保持凸透镜位置不变，将蜡烛和光屏的位置互换，则光屏上　 　（选填“能”或“不能”）再次呈现清晰的像；
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中　 　处能观察到蜡烛的像。
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像　 　。
A．只出现蜡烛像的上半部分 B．只出现蜡烛像的下半部分
C．出现蜡烛完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
15．（2021汕头模拟）（1）如图所示，在“验证凸透镜成像规律”的实验中，若凸透镜的焦距为10厘米，将凸透镜置于光具座上所示位置时，在距A点10厘米的光屏上能找到清晰的像，则这个像的特点是　 　（选填“放大”“等大”或“缩小”）的。此时蜡烛位于光具座的　 　厘米两条刻度线之间（选填“0﹣30”“30﹣40”或“40﹣50”）。
（2）小明利用天平、金属块、细线、烧杯和适量的水等器材进行“测定金属的密度”实验。实验中，小明操作正确，用天平依次测量金属块的质量m、空烧杯的质量m0和装满水时烧杯的总质量m1之后，他又将金属块轻轻浸没在装满水的烧杯中，再次测量烧杯的总质量为m2。该实验中所测的质量记录在下表中，请完成下列要求（ρ水＝1.0×103kg/m3）。
①金属的密度为　 　kg/m3。
②小明进一步思考发现，表中所列的质量中，有一个不进行测量也可以完成本实验。他据此思路顺利完成实验并写出了金属密度的表达式ρ金属＝　 　（用题中所给物理量符号）。
2022年中考物理考点专题复习——探究“凸透镜成像规律”参考答案
1．（2021乳山模拟）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　 　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　 　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
【答案】18；右。
【解析】解：由图可知，此时物距大于像距，在光屏上成像，说明成的是倒立缩小的实像，为照相机的应用，物距应该大于二倍焦距，像距在一倍焦距和二倍焦距之间，即应大于10cm小于20cm，所以此时的像距可能是18cm；
近视镜是凹透镜，对光线具有发散作用，会延迟光的会聚，所以把近视镜片放在蜡烛和凸透镜之间，应将光屏向右移动。
2．（2021遵义模拟）如图所示为烛焰S经过透镜折射后在光屏上形成清晰的像S′.
(1)此时凸透镜的成像原理与________(选填“放大镜”“投影仪”或“照相机”)的成像原理相同．
(2)请在图中通过作图画出透镜并标出一个焦点F的位置完成此光路图．
【答案】 (1)照相机　(2)如答图所示
3．（2021昭通模拟）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　 　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　 　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
【答案】18；右。
【解析】解：由图可知，此时物距大于像距，在光屏上成像，说明成的是倒立缩小的实像，为照相机的应用，物距应该大于二倍焦距，像距在一倍焦距和二倍焦距之间，即应大于10cm小于20cm，所以此时的像距可能是18cm；
近视镜是凹透镜，对光线具有发散作用，会延迟光的会聚，所以把近视镜片放在蜡烛和凸透镜之间，应将光屏向右移动。
4．（2021衡阳模拟）小华用光具座、凸透镜、蜡烛，光屏和度尺等实验器材，探究“凸透镜成像的规律”。
（1）为了测量凸透镜的焦距，让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小，最亮的光斑，用刻度尺测出充斑到凸透镜中心的距离，如图甲所示，凸透镜焦距为　 　cm；
（2）将凸透镜固定在光具座50cm刻度线处，蜡烛放置在光具座20cm刻度线处，点燃蜡烛，左右移动光屏，出现图乙所示现象（成像清晰），为使像呈现在光屏中央，应将光屏向　 　（选填“上”或“下”）调节；
（3）保持凸透镜位置不变，调整烛焰中心、透镜中心和光屏中心在同一高度，将蜡烛移至34cm刻度线处，移动光屏，直到光屏上再次出现清晰的像，该像是倒立、　 　（选填“放大”、“缩小”或“等大”）的实像。
（4）完成步骤（3）后，保持凸透镜位置不变，将蜡烛继续向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向　 　（选填“左”或“右”）移动一段距离：透镜位置不变，将蜡烛移到光具座45cm处，此时小华应站在　 　（填“蜡烛”或“光屏”）一侧，观察蜡烛的像。
（5）完成步骤（3）后，小华借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是　 　（选填“凸透”、“凹透”或“平面”）镜，老师的视力缺陷是　 　（选填“近视”或“远视”）眼。
【答案】（1）11.0；（2）上；（3）放大；（4）左；光屏；（5）凹透；近视。
【解析】解：（1）一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏的光斑变得最小、最亮；最后测量这个光斑到凸透镜的距离就是焦距。因此凸透镜的焦距：f＝41.0cm﹣30.0cm＝11.0cm；
（2）烛焰在光屏上的像偏高，因为凸透镜成倒立的实像，为使像能成在光屏的中央，可以向上移动烛焰或向下移动凸透镜，或向上移动光屏；
（3）将蜡烛移至34cm刻度线处，物距u＝50.0cm﹣34.0cm＝16.0cm，满足f＜u＜2f条件，成倒立、放大的实像；
（4）保持凸透镜位置不变，将蜡烛继续向左移动10.0cm，物距变大，此时像距变小，像变小，要在光屏上得到清晰的像，光屏应向左移动，靠近凸透镜。
凸透镜位置不变，将蜡烛移到标尺45cm处，即物体处于1倍焦距以内，故此时光屏上没有像，若站在光屏一侧观察，会发现有一个蜡烛的正立、放大的虚像，当观察到像时有光进入人眼。
（5）向右移动光屏又发观清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜；
近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需佩戴凹透镜才能看清远处的物体，老师的视力缺陷是近视。
5．（2021南平模拟）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。
（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的 　 　（填“上方”或“下方”），为了使像成在光屏中心，应将蜡烛向 　 　调节。
（2）小明正确调节后，在光屏中心承接到了一个倒立、　 　的实像，这样小明得出了u＞2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到 　 　（填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次实验。
（3）通过多次实验，小明发现当f＜u＜2f时，v 　 　（填“＜”、“＞”或“＝”）u。
（4）当u＝5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将 　 　（填“变大”、“变小”或“不变”）。
【答案】（1）上方；上；（2）缩小；二倍焦距以外；（3）＞；（4）变小。
【解析】解：（1）图中蜡烛的高度过低，根据过光心的光线传播方向不变知，像将成在光屏的上方，要使像成在光屏的中心，就要使蜡烛向上调节；
（2）由图可知，u＝30cm＞2f时，成倒立、缩小的实像；为了得到普遍规律应该在u＞2f其他位置进行多次实验；
（3）通过多次实验，小明发现当f＜u＜2f时，成倒立放大的实像，像在二倍焦距以外，所以物距小于像距，即v＞u；
（4）当u＝5cm时，u＜f可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，物距减小，像距也减小，像也变小。
6．（2021宁德模拟）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出　 　的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小　 　的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向　 　（选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是　 　。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，　 　在光屏上得到像（选填“能”或“不能”），　 　（选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置　 　（选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向　 　（选填“左”或“右”）移动。
【答案】（1）最小、最亮；（2）不变；（3）上；A；（4）不能；放大镜；能；（5）左。
【解析】解：（1）屏上呈现出最小、最亮的光斑，这便是凸透镜的焦点，透镜到光斑的距离为10cm。则此凸透镜的焦距约是10cm。
（2）把蜡烛放在该凸透镜的焦点上，通过凸透镜后的光线是平行的，所以将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的光斑；
（3）由图知，像偏上，所以应将光屏上移；当蜡烛距离凸透镜10.3cm时，此时物距处于f和2f之间，且稍大于焦距，所以物距远大于2f，无论怎么样移动光屏都得不到像，原因可能是因为光具座不够长造成的，故选A；
（4）小郭将烛焰移至距凸透镜5cm处，此时的物距为5cm，小于1倍焦距，成正立放大的虚像，应用为放大镜，虚像不能用光屏承接，但可以用眼睛看到；
（5）近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，光屏应向左移动才能成清晰的像。
7. （2021长沙模拟）小亮正在做“探究凸透镜成像规律”的实验：
（1）当蜡烛、凸透镜与光屏位置如图甲所示时，光屏上出现了蜡烛清晰的像，根据此成像原理，可以制成生活中的_________。
（2）他拿着爷爷的老花镜放在凸透镜的前方（如图乙），调整光屏的位置，直到光屏上出现清晰的像，现在他将老花镜拿走，则应将光屏向______移才会在光屏上再次出现清晰的像。
【答案】 ①. 照相机 ②. 右
【解析】
（1）[1]由图甲知道，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用。
（2）[2]老花镜是凸透镜，对光线具有会聚作用，由图乙知道，当将老花镜拿走时，像会向右移动，所以，应将光屏向右移才会在光屏上再次出现清晰的像。
8．（2021郓城模拟）在“探究凸透镜成像的规律”的实验中，小明利用如图所示的装置进行实验，他先调整烛焰中心、透镜中心及光屏中心位于同一高度上，然后将它们调节到图示位置时，光屏上得到清晰的像。
(1)此时像的特点是什么？____ __（说明像的倒正、大小和虚实）
(2)若保持透镜位置不动，把蜡烛移到零刻度处，则应向______（选填“左”或“右”）移动光屏才能在光屏上再次得到清晰的像，且像的大小______（选填“变大”、“变小”或“不变”）；
(3)若将蜡烛移到20cm刻度处透镜保持不动，移动光屏后再次得到清晰的像，则此时蜡烛经凸透镜成______（选填“放大”、“缩小”或“等大”）的像
（4）人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图中虚线圆圈部分行做是人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则该“眼睛”应该佩戴______（选填“凸透镜”或“凹透镜”）进行矫正。
【答案】（1）倒立、缩小的实像 （2） 左 变小 （3） 缩小 （4） 凹透镜
9．（2021青岛模拟）在“探究凸透镜成像特点”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示位置时，光屏上承接到清晰的像。
（1）该凸透镜的焦距为__cm；
（2）将近视眼镜的镜片放在蜡烛和透镜之间适当位置，此时应将光屏向__（选填“左”或“右”）移动，才能再次承接到清晰的像；
（3）取走近视眼镜片，将蜡烛移到40cm刻度线上时，此时凸透镜的这一成像规律是生活中__（选填“照相机”、“投影仪”“放大镜”）的成像原理，此时观察到的像是__（选填“放大”、“缩小”或“等大”）的。
【答案】15.0 右 放大镜 放大
【解析】（1）[1]当物距等于二倍距时成倒立等大实像，物距等于像距，都等于二倍焦距。分析图可知，物距等于30.0cm时，像距等于30.0cm，所以二倍焦距等于30.0cm，则焦距为15.0cm。
（2）[2]将近视眼镜的镜片放在蜡烛和透镜之间适当位置，此镜片对光线起到发散的作用，则所成的像会远离凸透镜，所以此时应将光屏向右移动，才能再次承接到清晰的像。
（3）[3][4]将蜡烛移到40cm刻度线上
u′=50cm-40cm=10cm凸透镜成正立、放大的虚像，应用于放大镜。
10．（2021金昌模拟）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图1所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为　 　cm，实验前，应调节水透镜的、烛焰和光屏三者中心在　 　，目的是为了使像成在光屏的中央；
（2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成　 　（选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上　 　（选填“能”或“不能”）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是　 　眼镜（选填“近视”或“远视”）。随着实验的进行，同学发现，烛焰的像成在光屏的上方，为了使像重新成在光屏中央，他把凸透镜　 　调。（填“往上”或“往下”）
【答案】（1）8.0；同一高度；（2）照相机；能；（3）远视；往下。
【解析】解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0cm。
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）如图，物距大于像距，成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的，保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则物距等于原来的像距，成倒立、放大的实像。光屏上能接到像是实像。
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜。由此判断该同学戴的是远视眼镜。
由于蜡烛的燃烧，烛焰的高度逐渐降低，则像的位置会偏高，即屏上像逐渐向上移动，为使像重新回到光屏中央。应将凸透镜往下调；
11．（2021金昌模拟）“小眼镜”成为全社会的“大关切”，有人大代表建议要高度重视近视低龄化问题。
（1）如图甲所示，正常人眼看远近不同物体时能实现自动变焦，使物体都成像在　 　上，看清近处物体时的焦距　 　（选填“大于”、“等于”或“小于”）看清远处物体时的焦距。
（2）如图乙所示，现流行的全飞秒近视手术，在眼角膜上削去一部分并从切口取出，从而使角膜形成一个　 　（选填“凸透镜”或“凹透镜”）的形状，达到矫正近视的目的，但也有一定的后遗症。
【答案】（1）视网膜；小于；（2）凹透镜。
【解析】解：（1）正常眼看远处和近处的物体都清晰，就是根据晶状体自动调节焦距的原理，使像能成在视网膜上；
由图甲可知，当正常人眼看远处物体时，晶状体变薄，折光能力变弱，使像成在视网膜上；当看近处的物体时，晶状体变厚，折光能力变强，即焦距变小，故看清近处物体时的焦距小于看清远处物体时的焦距；
（2）全飞秒近视手术，在眼角膜上削去一部分并从切口取出，从而使角膜形成一个凹透镜，由于凹透镜对光线具有发散作用，能使像成在视网膜上。
12．（2021蓬安模拟）在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜折射后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　 　作用。
（2）实验前，调节光具座上烛焰、透镜和光屏三者的中心在　 　。
（3）调整后，把蜡烛放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、　 　的实像（填写像的性质）；　 　（填光学仪器）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向　 　（选填“靠近”或“远离”）透镜的方向移动。
【答案】（1）会聚；（2）同一高度；（3）放大；投影仪；靠近。
【解析】解：
（1）由图可知，平行于主光轴的光线经过凸透镜后，会聚到了一点，这表明凸透镜对光线具有会聚作用；在光屏上形成了一个最小、最亮的光斑，该光斑在焦点处，所以凸透镜的焦距f＝41.0cm﹣30.0cm＝11.0cm；
（2）实验前，调节光具座上烛焰、透镜和光屏三者的中心大致在同一高度，其目的是使像能成在光屏的中央位置；
（3）如图乙，当u＝16cm时，11cm＜16cm＜2×11cm，即物距在一倍焦距和二倍焦距之间，此时成倒立放大的实像，生活中的投影仪是利用这一原理工作的；
将蜡烛在乙图的基础上远离透镜，即物距增大，根据凸透镜成像规律可知，像距会变小，因此光屏应向靠近透镜的方向移动。
13．（2021佛山模拟）如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
（1）该凸透镜的焦距为 　 　cm。
（2）实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在 　 　。
（3）当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、　 　（选填“放大”或“缩小”）的实像，此时所成的像与 　 　所成的像性质相同（选填“照相机”、“投影仪”或“放大镜”）。
（4）如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向 　 　（选填“左”或“右”）移动才能在光屏上得到清晰的像。
（5）在图甲的位置，如果在光屏的位置换上点燃的蜡烛，再把光屏放在凸透镜的左边并调整距离 　 　（填“可以”或“不可以”）在光屏上得到蜡烛的像。
【答案】（1）10.0；（2）同一高度；（3）缩小；照相机；（4）右；（5）不可以。
【解析】解：（1）由图知，光斑即焦点处，所以焦距f＝40.0cm﹣30.0cm＝10.0cm
（2）实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。
（3）当蜡烛、凸透镜位于图乙中刻度对应的位置时，物距在大于2倍焦距，凸透镜能成倒立缩小的实像，照相机是根据这个原理制成的。
（4）保持凸透镜位置不变，把点燃的蜡烛放在光具座30cm刻度处，物距为u＝50cm﹣30cm＝20cm，u＝2 f，成倒立、等大的实像。像成在二倍焦距的位置，光屏在70cm的位置，所以光屏向右移动。
（5）由图可知，平行光经凸透镜折射后会聚一点，测得该点到凸透镜中心的距离是10cm，则该凸透镜的焦距为10cm；
凸透镜保持不动，如果在光屏的位置换上点燃的蜡烛，再把这光屏放在凸透镜的左边并调整距离，根据折射时光路是可逆的，可知，将得到平行光，在光屏上不可以得到蜡烛的像。
14．（2021江西模拟）在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对着凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝　 　cm；
（2）如图乙，光屏上呈现清晰的像，若保持凸透镜位置不变，将蜡烛和光屏的位置互换，则光屏上　 　（选填“能”或“不能”）再次呈现清晰的像；
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中　 　处能观察到蜡烛的像。
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像　 　。
A．只出现蜡烛像的上半部分 B．只出现蜡烛像的下半部分
C．出现蜡烛完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
【答案】（1）10.0；（2）能；（3）B；（4）D。
【解析】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f＝20.0cm﹣10.0cm＝10.0cm。
（2）因焦距为10cm，物距为150cm，此时物距在一倍焦距与二倍焦距之间，烛焰可在光屏上成清晰放大、倒立的实像；
若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，所以光屏上成倒立放大的实像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u＝16cm﹣10cm＝6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）蜡烛上的某一点发出无数条光线经过凸透镜后成像在光屏上，当遮住凸透镜的上半部分时，蜡烛发出的光线被挡住了一部分，但仍有光线通过凸透镜的下半部分而照在光屏上成像。只不过是通过的光线减少，图象的亮度变暗。故选D。
15．（2021汕头模拟）（1）如图所示，在“验证凸透镜成像规律”的实验中，若凸透镜的焦距为10厘米，将凸透镜置于光具座上所示位置时，在距A点10厘米的光屏上能找到清晰的像，则这个像的特点是　 　（选填“放大”“等大”或“缩小”）的。此时蜡烛位于光具座的　 　厘米两条刻度线之间（选填“0﹣30”“30﹣40”或“40﹣50”）。
（2）小明利用天平、金属块、细线、烧杯和适量的水等器材进行“测定金属的密度”实验。实验中，小明操作正确，用天平依次测量金属块的质量m、空烧杯的质量m0和装满水时烧杯的总质量m1之后，他又将金属块轻轻浸没在装满水的烧杯中，再次测量烧杯的总质量为m2。该实验中所测的质量记录在下表中，请完成下列要求（ρ水＝1.0×103kg/m3）。
①金属的密度为　 　kg/m3。
②小明进一步思考发现，表中所列的质量中，有一个不进行测量也可以完成本实验。他据此思路顺利完成实验并写出了金属密度的表达式ρ金属＝　 　（用题中所给物理量符号）。
【答案】（1）放大；30﹣40；（2）①3×103；②。
【解析】解：（1）实像能够呈现在光屏上，并且和物体分居凸透镜的两侧，说明此时凸透镜成实像，距A点10厘米的位置有两个：一是60cm处，此时像距v＝60cm﹣50cm＝10cm＝f，由于成实像时v＞f，因此像不在这里；
二是80cm处，此时像距v＝80cm﹣50cm＝30cm，v＞2f，成倒立、放大的实像，物距大于一倍焦距小于二倍焦距，即在30～40cm之间；
（2）①金属块放入水中后，
排出的水的质量为：
m溢＝m+m1﹣m2＝0.9kg+0.6kg﹣1.2kg＝0.3kg
排出的水的体积为
V排＝＝＝3×10﹣4m3
金属块的体积为
V＝V排＝3×10﹣4kg/m3
所以金属块的密度为：
ρ＝＝＝3×103kg/m3；
②根据①知不用测量空烧杯的质量m0就可以测量出金属块的密度，
表达式为：ρ金属＝＝＝。
