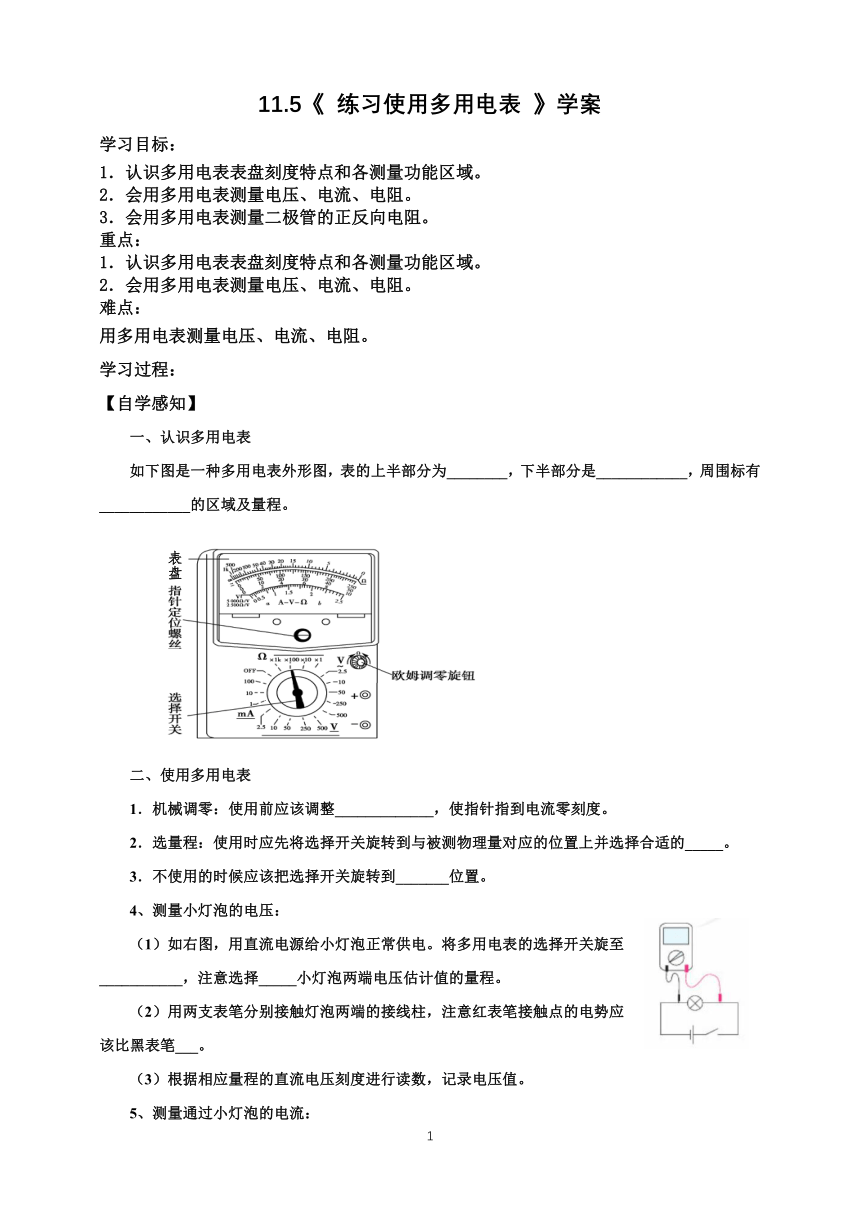

11.5《 练习使用多用电表 》学案
学习目标：
1．认识多用电表表盘刻度特点和各测量功能区域。
2．会用多用电表测量电压、电流、电阻。
3．会用多用电表测量二极管的正反向电阻。
重点：
1．认识多用电表表盘刻度特点和各测量功能区域。
2．会用多用电表测量电压、电流、电阻。
难点：
用多用电表测量电压、电流、电阻。
学习过程：
【自学感知】
一、认识多用电表
如下图是一种多用电表外形图，表的上半部分为________，下半部分是____________，周围标有____________的区域及量程。
二、使用多用电表
1．机械调零：使用前应该调整_____________，使指针指到电流零刻度。
2．选量程：使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的_____。
3．不使用的时候应该把选择开关旋转到_______位置。
4、测量小灯泡的电压：
（1）如右图，用直流电源给小灯泡正常供电。将多用电表的选择开关旋至___________，注意选择_____小灯泡两端电压估计值的量程。
（2）用两支表笔分别接触灯泡两端的接线柱，注意红表笔接触点的电势应该比黑表笔___。
（3）根据相应量程的直流电压刻度进行读数，记录电压值。

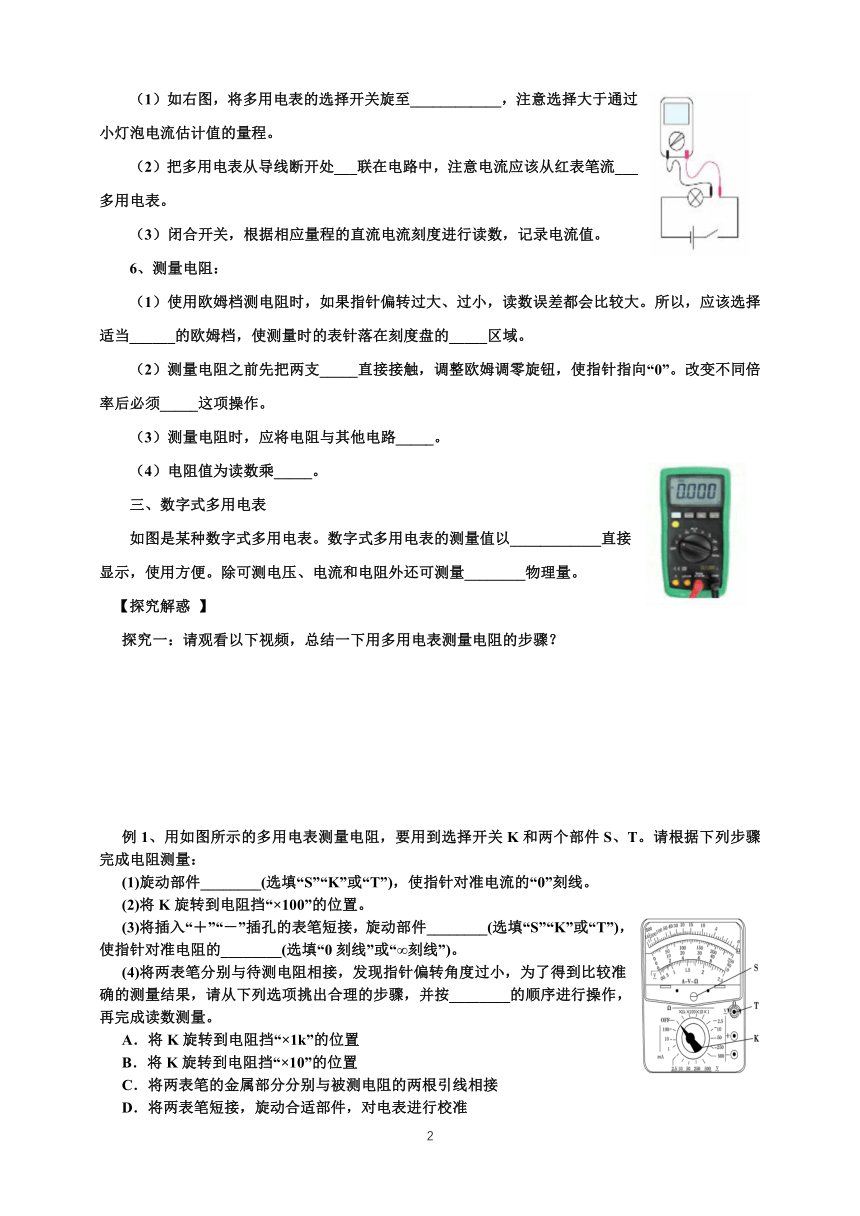

5、测量通过小灯泡的电流：
（1）如右图，将多用电表的选择开关旋至____________，注意选择大于通过小灯泡电流估计值的量程。
（2）把多用电表从导线断开处___联在电路中，注意电流应该从红表笔流___多用电表。
（3）闭合开关，根据相应量程的直流电流刻度进行读数，记录电流值。
6、测量电阻：
（1）使用欧姆档测电阻时，如果指针偏转过大、过小，读数误差都会比较大。所以，应该选择适当______的欧姆档，使测量时的表针落在刻度盘的_____区域。
（2）测量电阻之前先把两支_____直接接触，调整欧姆调零旋钮，使指针指向“0”。改变不同倍率后必须_____这项操作。
（3）测量电阻时，应将电阻与其他电路_____。
（4）电阻值为读数乘_____。
三、数字式多用电表
如图是某种数字式多用电表。数字式多用电表的测量值以____________直接显示，使用方便。除可测电压、电流和电阻外还可测量________物理量。
【探究解惑 】
探究一：请观看以下视频，总结一下用多用电表测量电阻的步骤？
例1、用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________(选填“S”“K”或“T”)，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件________(选填“S”“K”或“T”)，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准

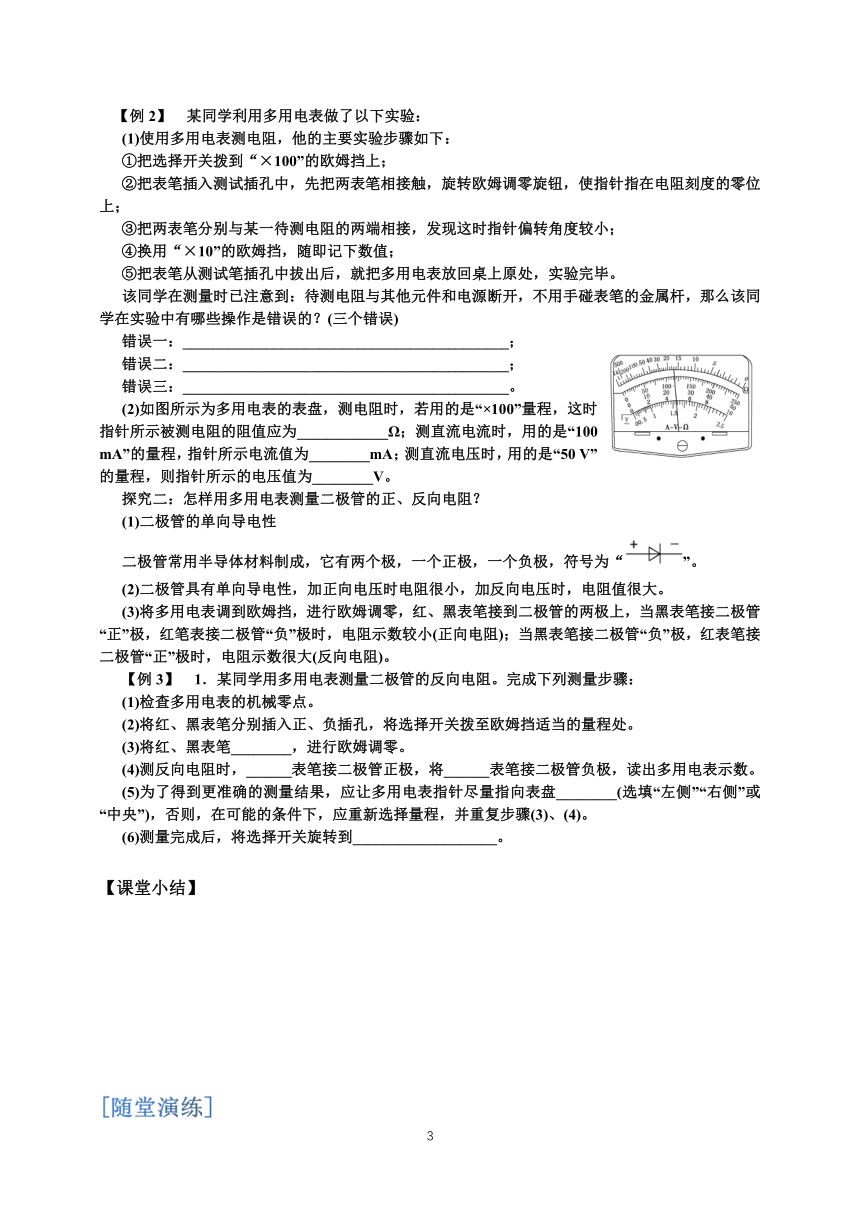

【例2】　某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：___________________________________________；
错误二：___________________________________________；
错误三：___________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100 mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50 V”的量程，则指针所示的电压值为________V。
探究二：怎样用多用电表测量二极管的正、反向电阻？
(1)二极管的单向导电性
二极管常用半导体材料制成，它有两个极，一个正极，一个负极，符号为“”。
(2)二极管具有单向导电性，加正向电压时电阻很小，加反向电压时，电阻值很大。
(3)将多用电表调到欧姆挡，进行欧姆调零，红、黑表笔接到二极管的两极上，当黑表笔接二极管“正”极，红笔表接二极管“负”极时，电阻示数较小(正向电阻)；当黑表笔接二极管“负”极，红表笔接二极管“正”极时，电阻示数很大(反向电阻)。
【例3】　1．某同学用多用电表测量二极管的反向电阻。完成下列测量步骤：
(1)检查多用电表的机械零点。
(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处。
(3)将红、黑表笔________，进行欧姆调零。
(4)测反向电阻时，______表笔接二极管正极，将______表笔接二极管负极，读出多用电表示数。
(5)为了得到更准确的测量结果，应让多用电表指针尽量指向表盘________(选填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)。
(6)测量完成后，将选择开关旋转到___________________。
【课堂小结】
[随堂演练]

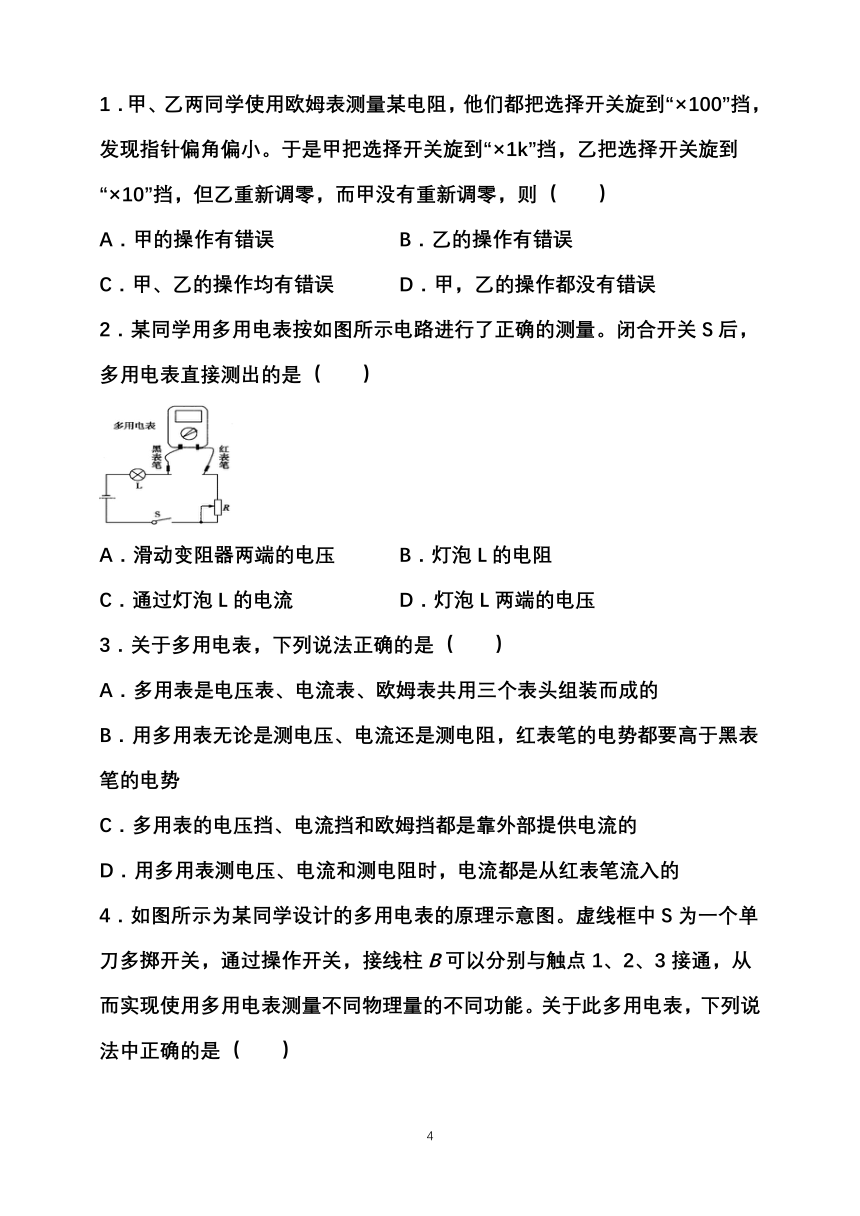

1．甲、乙两同学使用欧姆表测量某电阻，他们都把选择开关旋到“×100”挡，发现指针偏角偏小。于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则（　　）
A．甲的操作有错误 B．乙的操作有错误
C．甲、乙的操作均有错误 D．甲，乙的操作都没有错误
2．某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是（　　）
A．滑动变阻器两端的电压 B．灯泡L的电阻
C．通过灯泡L的电流 D．灯泡L两端的电压
3．关于多用电表，下列说法正确的是（　　）
A．多用表是电压表、电流表、欧姆表共用三个表头组装而成的
B．用多用表无论是测电压、电流还是测电阻，红表笔的电势都要高于黑表笔的电势
C．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用表测电压、电流和测电阻时，电流都是从红表笔流入的

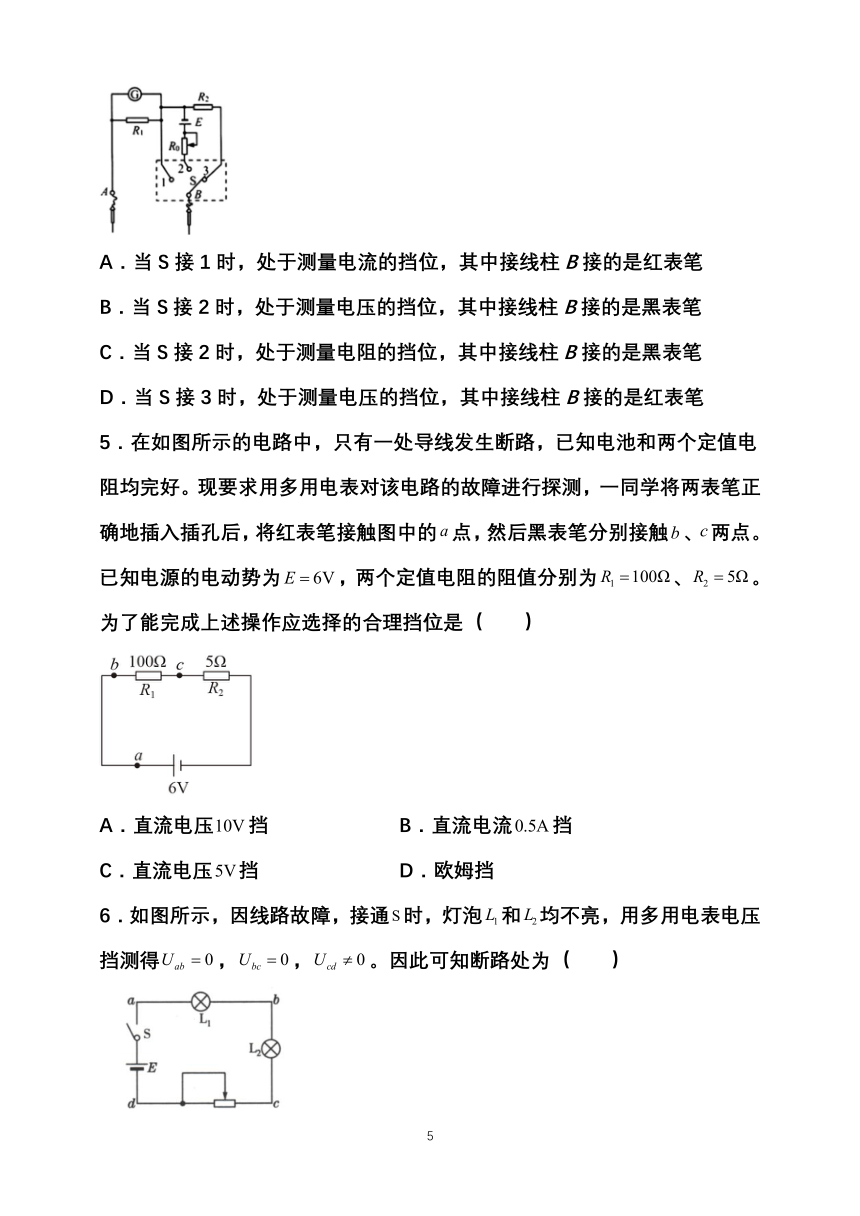

4．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是红表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
5．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻均完好。现要求用多用电表对该电路的故障进行探测，一同学将两表笔正确地插入插孔后，将红表笔接触图中的点，然后黑表笔分别接触、两点。已知电源的电动势为，两个定值电阻的阻值分别为、。为了能完成上述操作应选择的合理挡位是（　　）
A．直流电压挡 B．直流电流挡
C．直流电压挡 D．欧姆挡
6．如图所示，因线路故障，接通时，灯泡和均不亮，用多用电表电压挡测得，，。因此可知断路处为（　　）
A．灯泡 B．灯泡 C．滑动变阻器 D．不能确定
7．如图所示，是一种多用电表的量程选择开关，V是测量______，mA是测量______，Ω是测量______。可以看出该表能直接测的直流电压最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电压应选用______量程。
8．(1)使用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联到被测电路中；测直流电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联；测直流电压和电流时，都必须把红表笔接在________处，即电流从________表笔流进。
(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置。
①将多用电表选择开关置于“×1”挡，Ⅰ的示数为________Ω，Ⅱ的示数为________Ω。
②将选择开关置于直流“50 V”挡，Ⅰ的示数为________V，Ⅱ的示数为________V，Ⅲ的示数为________V。
③选择开关置于直流“250 V”挡时，Ⅰ的示数为________V，Ⅱ的示数为_______
11.5《 练习使用多用电表 》学案 答案
【自学感知】
一、认识多用电表 表盘 选择开关 测量功能
二、使用多用电表
1．指针定位螺丝
2．量程
3．OFF
4、（1）直流电压档 大于（2）高
5、（1）直流档（2）串 入
6、（1）倍率 中间（2）表笔 重复（3）断开（4）倍率
三、数字式多用电表 数字形式 其他多种
【探究解惑 】
探究一：[答案]
①机械调零:用螺丝刀进行机械调零.（电流表调零）
②选档:测电阻时选择合适的倍率.以使指针指在中间位置附近.
③欧姆调零:将两表笔短接，旋转欧姆调零旋钮，使指针指向最右侧的零欧姆刻度处.
④测量:将红黑表笔接被测电阻两端进行测量.
⑤读数:将指针示数乘以倍率得测量值.
⑥将选择开关调至 OFF档或交流电压最高档位置.
【例1】[答案]　(1)S　(2)T　0刻线　(4)ADC
【例2】[答案] (1)换用“×10”的欧姆挡是错误的，
换挡后直接测量是错误的，
用完后应将选择开关旋至“OFF”挡或交流电压最高挡。
(2)1700 Ω 46.8mA 23.4 V
【例3】[答案] (3)短接 (4)红 黑 (5)中央 (6)OFF挡或交流电压最高挡位置
【课堂小结】
[随堂演练]
1．C
【详解】
指针偏角偏小，说明被测电阻阻值较大，而量程偏小，故必须增大量程才有可能使指针指在表面中央附近，但改变量程后必须重新进行调零，但甲没有重新调零，故甲、乙都是错误的。
故选C。
2．C
【详解】
闭合开关后，多用电表是串联在电路中的，题目所说接法正确，故选择的是电流档，即测量的是电流，ABD错误，C正确。
故选C。
3．D
【详解】
A．多用表是电压表、电流表、欧姆表共用一个表头组装而成的；故A错误；
B．作为欧姆表使用红笔的电势低于黑表笔的电势，故B错误；
C．多用电表的欧姆档是靠内部电源提供电流的，故C错误；
D．多用电表不论测电流、电压还是电阻，电流都是从红表笔流入，黑表笔流出，故D正确；
故选D。
4．C
【详解】
由图示电路图可知，多用电表测电阻时，接线柱B与欧姆表内置电源正极相连，则接线柱B接的是黑表笔
A．由图示电路图可知，当S接触点1时，表头与分流电阻并联，此时多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，故A错误；
BC．由图示电路图可知，当S接触点2时，表头与电源相连，此时多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔，故B错误，C正确；
D．由图示电路图可知，当S接触点3时，表头与分压电阻串联，此时多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔，故D错误。
故选C。
5．A
【详解】
因为被检测的电路为含电源电路，所以选用欧姆挡一定不行。由于电路中电源电动势为，所以选用直流电压挡也不安全。估测电路中电流的最大值可能为
所以选用直流电流挡也不合理，只能选用直流电压挡。
故选A。
6．C
【详解】
，说明、之外某位置断开，，说明、之外某位置断开，而，说明、之外均连通，故是滑动变阻器断路。
故选C。
7．直流电压 直流电流 电阻 500V 直流2.5V 交流250V
【详解】
多用电表的右上角的标识V是测量直流电压；
多用电表的左下角的标识mA是测量直流电流；
多用电表的左上角的标识Ω是测量电阻；
可以看出该多用电表能直接测的直流电压最高不能超过500V；
测量一节干电池的电压应选用直流2.5V量程；
我国照明用电的电压为交流220V，所以测量我国照明用电的电压应选用交流250V量程。
8．mA 串 V 并 高电势 红 17 24 23.0 19.0 10.0 115 95
【详解】
(1) [1]测直流电流应将选择开关拨至标有mA的电流挡；
[2]测电流时应将电流表串联到被测电路中；
[3]测直流电压，则需将选择开关拨至标有V的直流电压挡；
[4]测电压时，应将电压表与被测电路并联；
[5]不论是测直流电压还是电流，都必须把红表笔接在高电势处；
[6]测直流电压或电流时，应使电流从红表笔流进电表。
(2) ① [6] 将多用电表选择开关置于“×1”挡，读最上面一排刻度，不用估读，Ⅰ的示数为：
17×1Ω=17Ω；
[7]Ⅱ的示数为：
24×1Ω=24Ω；
②[8]将选择开关置于直流“50 V”挡，读中间一排刻度，需要估读到下一位，Ⅰ的示数为23.0V；
[9]Ⅱ的示数为19.0V；
[10]Ⅲ的示数为10.0V；
③[11]选择开关置于直流“250 V”挡时，需要估读到同位，Ⅰ的示数为115V；
[12]Ⅱ的示数为95V。
