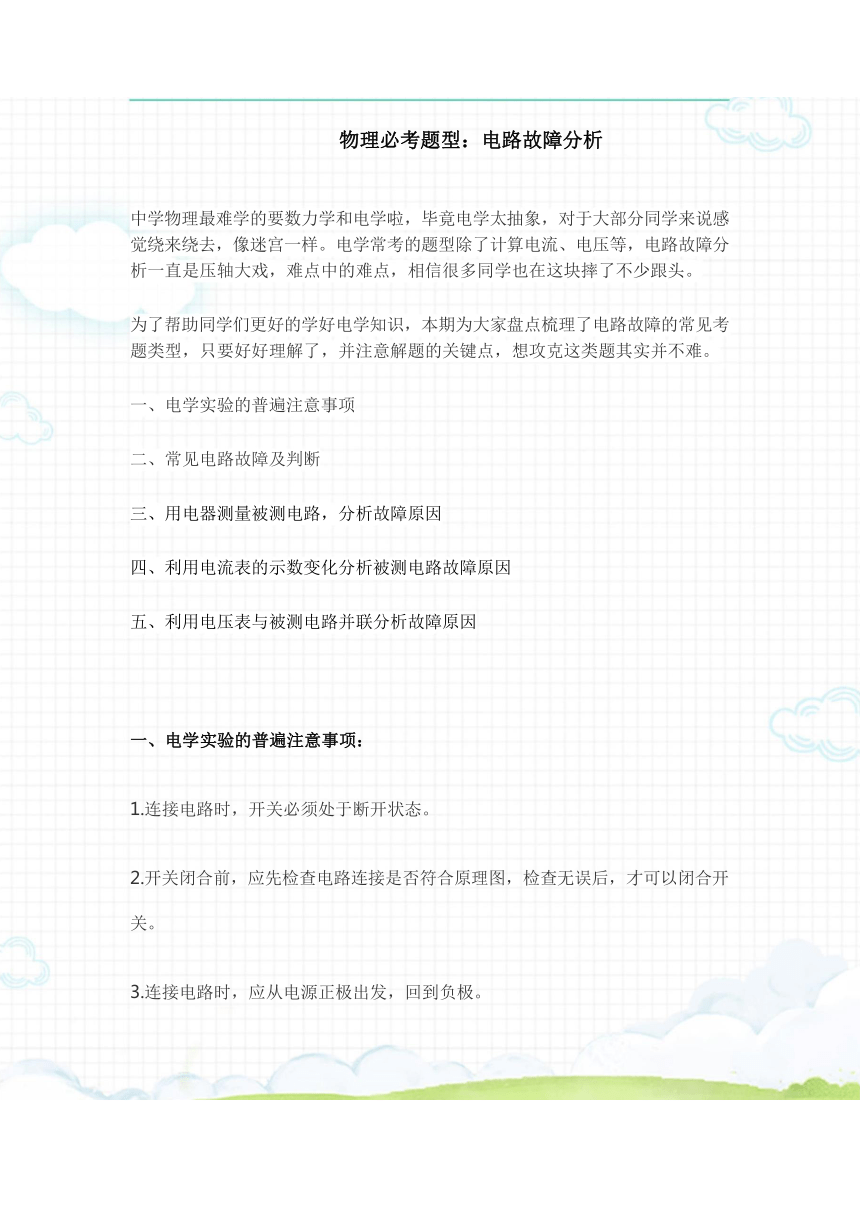

物理必考题型：电路故障分析
中学物理最难学的要数力学和电学啦，毕竟电学太抽象，对于大部分同学来说感
觉绕来绕去，像迷宫一样。电学常考的题型除了计算电流、电压等，电路故障分
析一直是压轴大戏，难点中的难点，相信很多同学也在这块摔了不少跟头。
为了帮助同学们更好的学好电学知识，本期为大家盘点梳理了电路故障的常见考
题类型，只要好好理解了，并注意解题的关键点，想攻克这类题其实并不难。
一、电学实验的普遍注意事项
二、常见电路故障及判断
三、用电器测量被测电路，分析故障原因
四、利用电流表的示数变化分析被测电路故障原因
五、利用电压表与被测电路并联分析故障原因

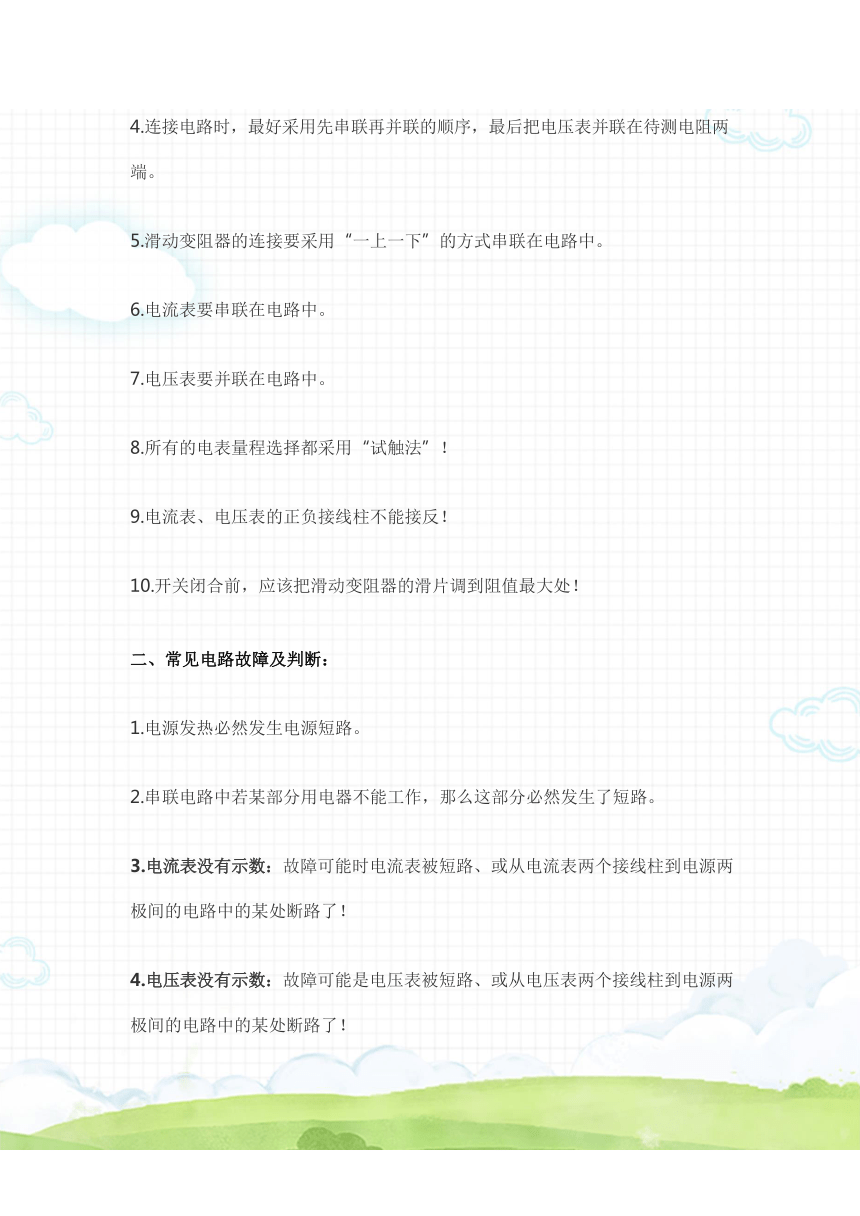

一、电学实验的普遍注意事项：
1.连接电路时，开关必须处于断开状态。
2.开关闭合前，应先检查电路连接是否符合原理图，检查无误后，才可以闭合开
关。
3.连接电路时，应从电源正极出发，回到负极。
4.连接电路时，最好采用先串联再并联的顺序，最后把电压表并联在待测电阻两
端。
5.滑动变阻器的连接要采用“一上一下”的方式串联在电路中。
6.电流表要串联在电路中。
7.电压表要并联在电路中。
8.所有的电表量程选择都采用“试触法”！
9.电流表、电压表的正负接线柱不能接反！
10.开关闭合前，应该把滑动变阻器的滑片调到阻值最大处！
二、常见电路故障及判断：
1.电源发热必然发生电源短路。
2.串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。
3.电流表没有示数：故障可能时电流表被短路、或从电流表两个接线柱到电源两
极间的电路中的某处断路了！
4.电压表没有示数：故障可能是电压表被短路、或从电压表两个接线柱到电源两
极间的电路中的某处断路了！
5.电流表没有示数但是电压表有示数并且示数接近电源电压：可以肯定电压表两
接线柱到电源两极间的电路为通路，所以故障的原因可能时被测用电器断路或电
压表串联在电路中了。
三、用电器测量被测电路，分析故障原因：
1．将完好的用电器与被测电路并联（针对串联电路中的断路故障）
（1）用电器正常工作。说明：被测电路上发生断路。
（2）用电器不能工作。说明：未测电路上发生断路。
2．用导线与被测电路并联。（针对串联电路）
（1）未测电路正常工作。说明：被测电路上发生断路。
（2）未测电路不能工作。说明：未测电路上发生断路。
四、利用电流表的示数变化分析被测电路故障原因：
1．对于电路中原有的电流表示数变化情况分析
（1）示数增大。说明：电路（或支路）中部分用电器被短路。（所有用电器都
被短路，则电流表烧毁）
（2）示数减小。说明：①电路（或支路）中发生断路。②电流表坏了。
（3）示数不变。说明：除电流表所在支路以外的其它支路上发生断路。（针对
并联电路）
2．将电流表与被测电路并联分析。 （针对串联电路）
（1）有示数。说明：被测电路上发生断路。
（2）无示数。说明：未测电路上发生断路。
五、利用电压表与被测电路并联分析故障原因（这种类型出题较多）：
1．对于电路中原有的电压表示数变化情况分析。
（1）示数增大。说明：未与电压表并联的用电器被短路。
（2）示数减小。说明：
①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路。
③电压表坏了。
（3）示数不变。 说明：除电压表所在支路以外的其它支路上发生断路。
2．将电压表与被测电路并联分析。
（1）有示数。说明：电压表与电源正负极间是通路的。
（2）无示数。说明：
①与电压表并联的被测电路上发生短路
②电压表与电源正负极间发生断路
