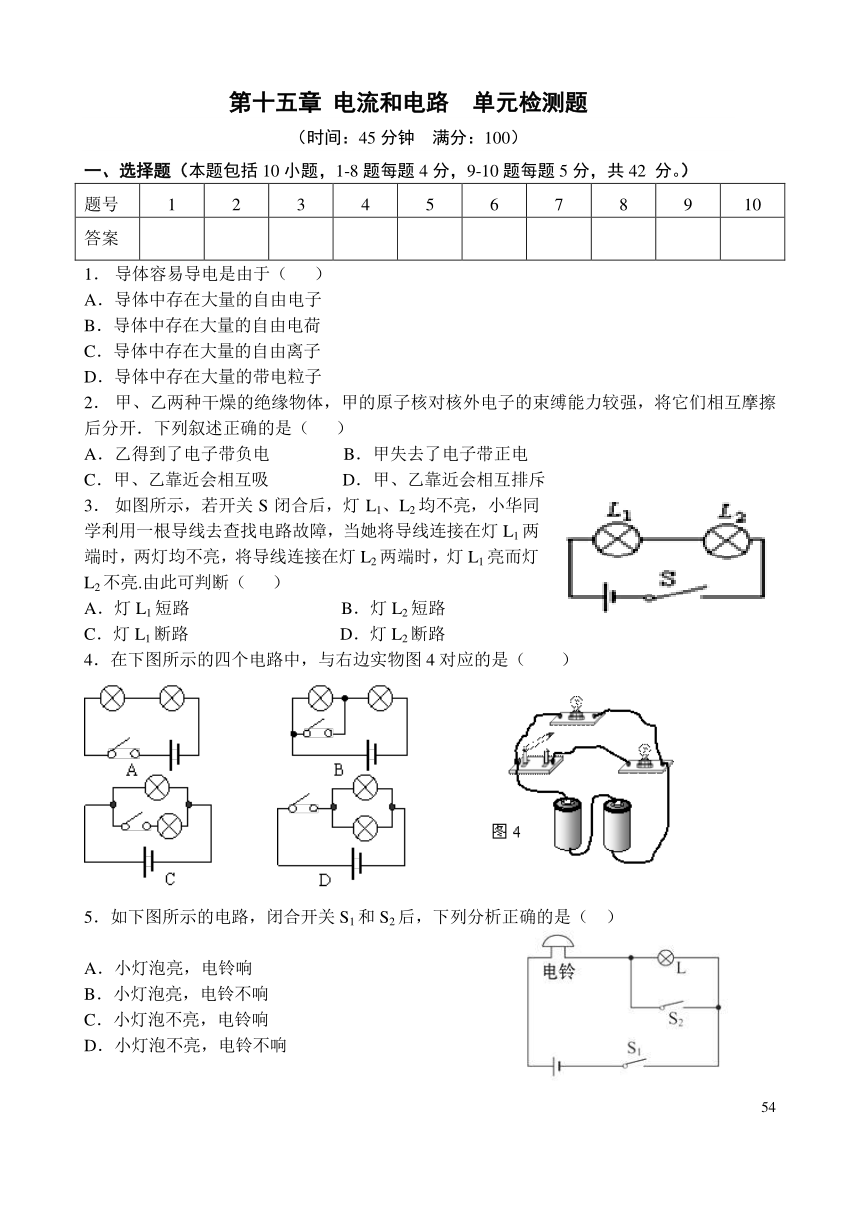

第十五章 电流和电路 单元检测题
（时间：45 分钟 满分：100）
一、选择题（本题包括 10 小题，1-8 题每题 4 分，9-10 题每题 5 分，共 42 分。）
题号 1 2 3 4 5 6 7 8 9 10
答案
1． 导体容易导电是由于（ ）
A．导体中存在大量的自由电子
B．导体中存在大量的自由电荷
C．导体中存在大量的自由离子
D．导体中存在大量的带电粒子
2． 甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦
后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
3． 如图所示，若开关 S 闭合后，灯 L1、L2 均不亮，小华同
学利用一根导线去查找电路故障，当她将导线连接在灯 L1 两
端时，两灯均不亮，将导线连接在灯 L2 两端时，灯 L1 亮而灯
L2 不亮.由此可判断（ ）
A．灯 L1 短路 B．灯 L2 短路
C．灯 L1 断路 D．灯 L2 断路
4．在下图所示的四个电路中，与右边实物图 4 对应的是（ ）
5．如下图所示的电路，闭合开关 S1和 S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响
D．小灯泡不亮，电铃不响
54

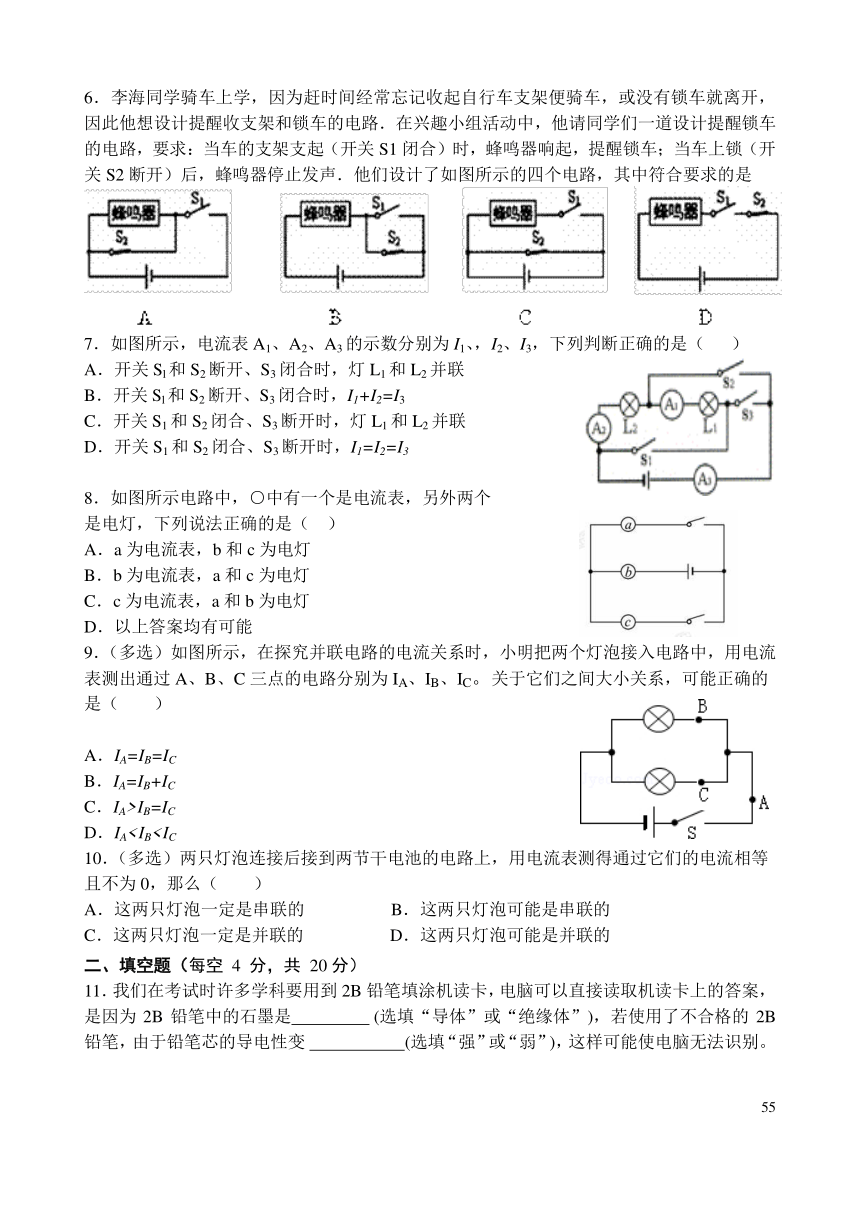

6．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车，或没有锁车就离开，
因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车
的电路，要求：当车的支架支起（开关 S1 闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开
关 S2 断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
7．如图所示，电流表 A1、A2、A3 的示数分别为 I1、，I2、I3，下列判断正确的是（ ）
A．开关 Sl和 S2断开、S3闭合时，灯 L1 和 L2 并联
B．开关 Sl和 S2 断开、S3闭合时，I1+I2=I3
C．开关 S1 和 S2闭合、S3断开时，灯 L1 和 L2 并联
D．开关 S1和 S2闭合、S3断开时，I1=I2=I3
8．如图所示电路中，○中有一个是电流表，另外两个
是电灯，下列说法正确的是（ ）
A．a 为电流表，b 和 c 为电灯
B．b 为电流表，a 和 c 为电灯
C．c 为电流表，a 和 b 为电灯
D．以上答案均有可能
9．（多选）如图所示，在探究并联电路的电流关系时，小明把两个灯泡接入电路中，用电流
表测出通过 A、B、C 三点的电路分别为 IA、IB、IC。关于它们之间大小关系，可能正确的
是（ ）
A．IA=IB=IC
B．IA=IB+IC
C．IA>IB=IC
D．IA10．（多选）两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等
且不为 0，那么（ ）
A．这两只灯泡一定是串联的 B．这两只灯泡可能是串联的
C．这两只灯泡一定是并联的 D．这两只灯泡可能是并联的
二、填空题（每空 4 分，共 20 分）
11．我们在考试时许多学科要用到 2B 铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，
是因为 2B 铅笔中的石墨是 (选填“导体”或“绝缘体”)，若使用了不合格的 2B
铅笔，由于铅笔芯的导电性变 (选填“强”或“弱”)，这样可能使电脑无法识别。
55
12．如图所示，（1）当开关 S1闭合，S2、S3 断开时，灯 L1和
灯 L2 的连接方式是_________；
（2）当开关 S1断开，S2、S3 闭合时，灯 L1 和灯 L2 的连接方
式是___________。
（3）当 S1，S2、S3 闭合时，会发生 。
三、作图实验探究题（本题共 4 个小题，13 题 8 分， 14 题 6 分，15 题 12 分，16 题 12
分，共 38 分）
13．如图，学校有前后两个门，在前后门各装一个按钮开关，学校传达室有甲乙两盏灯和电
池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，请连接实物图，并
画出相应的电路图。
14．在连接电路时，如发现有连接错误，不少同学习惯于将电路
全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某
些导线就能解决问题。现在考考你，如图 14是某同学连接的电路：
（1）如果合上开关，将出现_______现象（选填“断路”或“短
路”）。除了两只灯都不亮以外，还会造成_______的不良后果。
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那
根线上打上“×”号。
15 ．如图 1 是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求
灯 L1 和灯 L2 并联，且电流表测灯 L2 中的电流。
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图 2 甲所示，则灯 L2 中电流为
_________A。
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图 2 乙所示，则干路电
流为 A，那么灯 L1 中的电流为_______A。
56
16．在“用电流表测电流”的实验中，某同学连接的电路如图所示：
（1）闭合开关，观察到灯泡 L1 和 L2 的发光情况是：______________________。
（2）针对上述现象，该电路存在的问题是：_______________________。
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。(要求：在需改
动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
（4）在虚线框中画出改正后的电路图。
57
