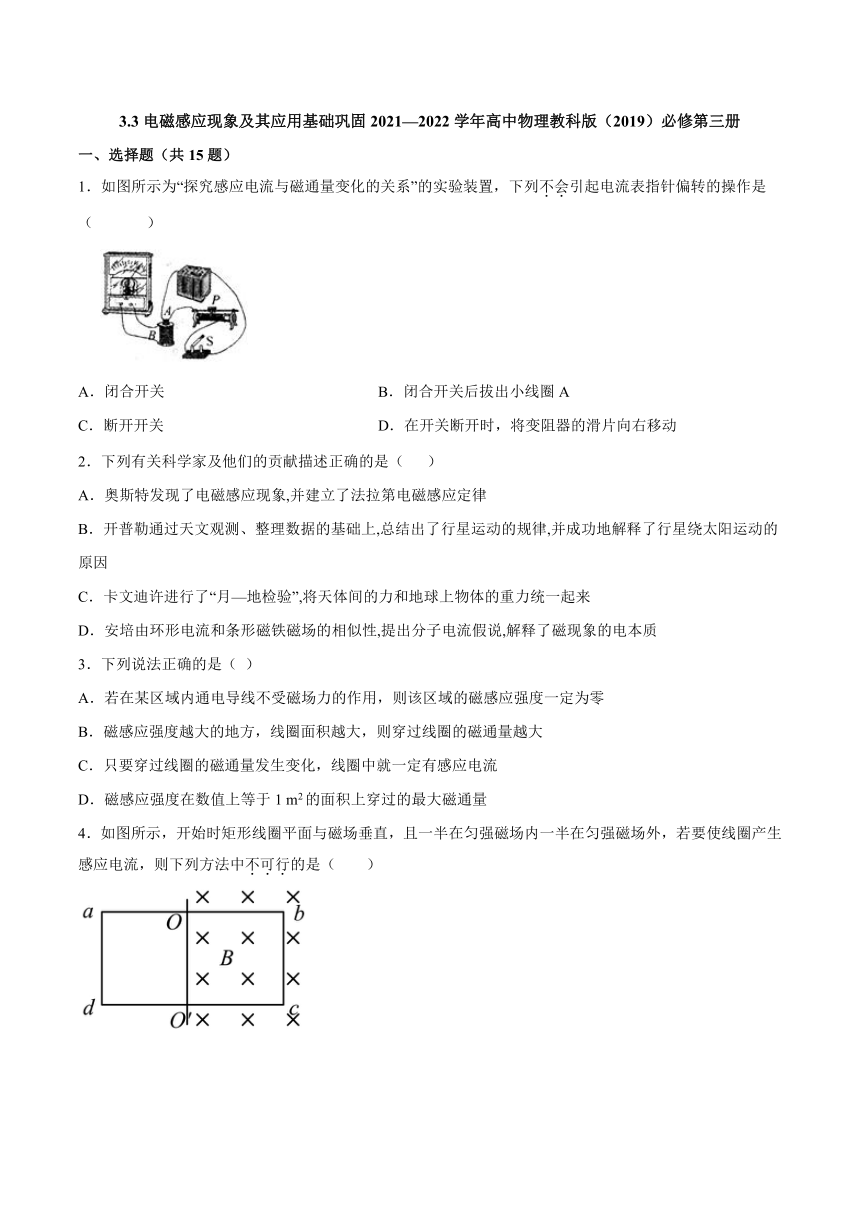

3.3电磁感应现象及其应用基础巩固2021—2022学年高中物理教科版（2019）必修第三册
一、选择题（共15题）
1．如图所示为“探究感应电流与磁通量变化的关系”的实验装置，下列不会引起电流表指针偏转的操作是（ ）
A．闭合开关 B．闭合开关后拔出小线圈A
C．断开开关 D．在开关断开时，将变阻器的滑片向右移动
2．下列有关科学家及他们的贡献描述正确的是（ ）
A．奥斯特发现了电磁感应现象,并建立了法拉第电磁感应定律
B．开普勒通过天文观测、整理数据的基础上,总结出了行星运动的规律,并成功地解释了行星绕太阳运动的原因
C．卡文迪许进行了“月—地检验”,将天体间的力和地球上物体的重力统一起来
D．安培由环形电流和条形磁铁磁场的相似性,提出分子电流假说,解释了磁现象的电本质
3．下列说法正确的是（ ）
A．若在某区域内通电导线不受磁场力的作用，则该区域的磁感应强度一定为零
B．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大
C．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流
D．磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量
4．如图所示，开始时矩形线圈平面与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要使线圈产生感应电流，则下列方法中不可行的是（ ）
A．以cd为轴转动
B．以OO′为轴转动
C．以ad为轴转动（小于60°）
D．以bc为轴转动（小于60°）

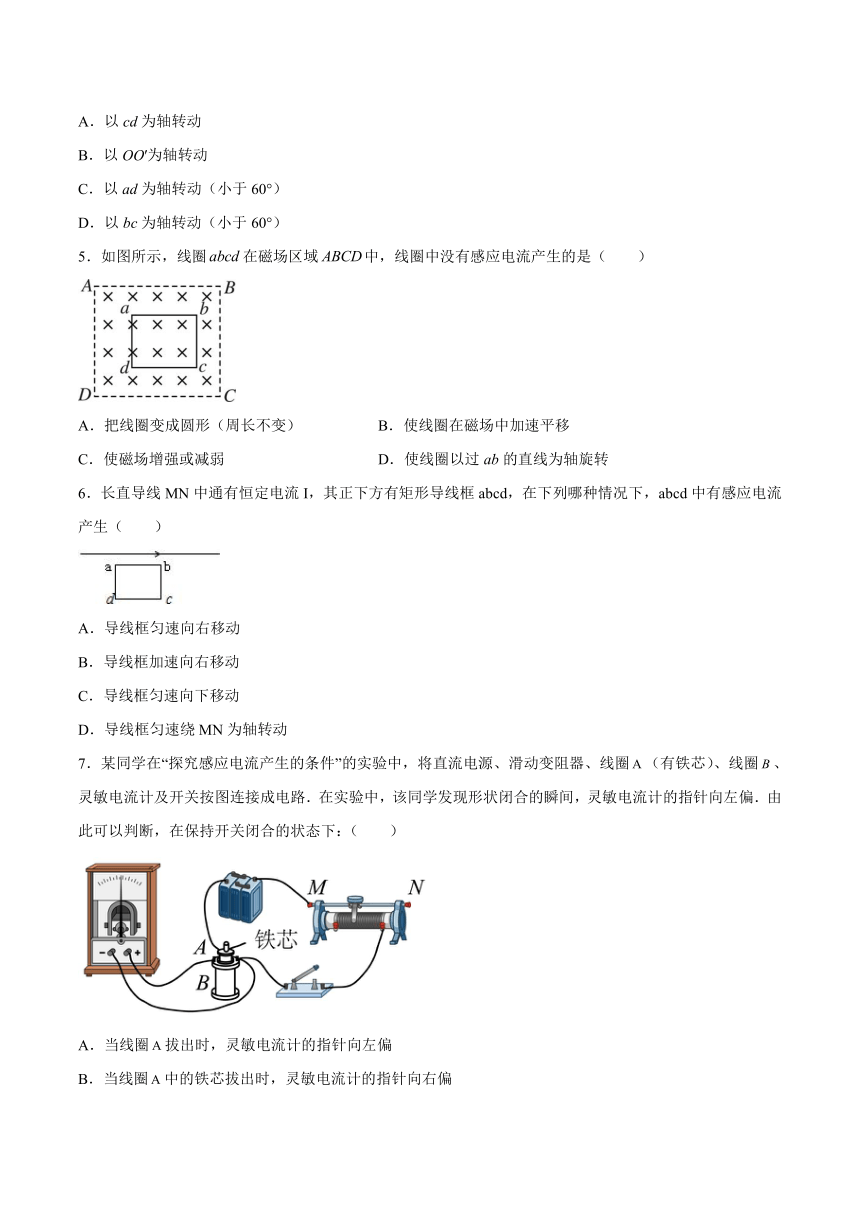

5．如图所示，线圈在磁场区域中，线圈中没有感应电流产生的是（　　）
A．把线圈变成圆形（周长不变） B．使线圈在磁场中加速平移
C．使磁场增强或减弱 D．使线圈以过ab的直线为轴旋转
6．长直导线MN中通有恒定电流I，其正下方有矩形导线框abcd，在下列哪种情况下，abcd中有感应电流产生（　　）
A．导线框匀速向右移动
B．导线框加速向右移动
C．导线框匀速向下移动
D．导线框匀速绕MN为轴转动
7．某同学在“探究感应电流产生的条件”的实验中，将直流电源、滑动变阻器、线圈（有铁芯）、线圈、灵敏电流计及开关按图连接成电路．在实验中，该同学发现形状闭合的瞬间，灵敏电流计的指针向左偏．由此可以判断，在保持开关闭合的状态下：（ ）
A．当线圈拔出时，灵敏电流计的指针向左偏
B．当线圈中的铁芯拔出时，灵敏电流计的指针向右偏
C．当滑动变阻器的滑片匀速滑动时，灵敏电流计的指针不偏转
D．当滑动变阻器的滑片向端滑动时，灵敏电流计的指针向右偏

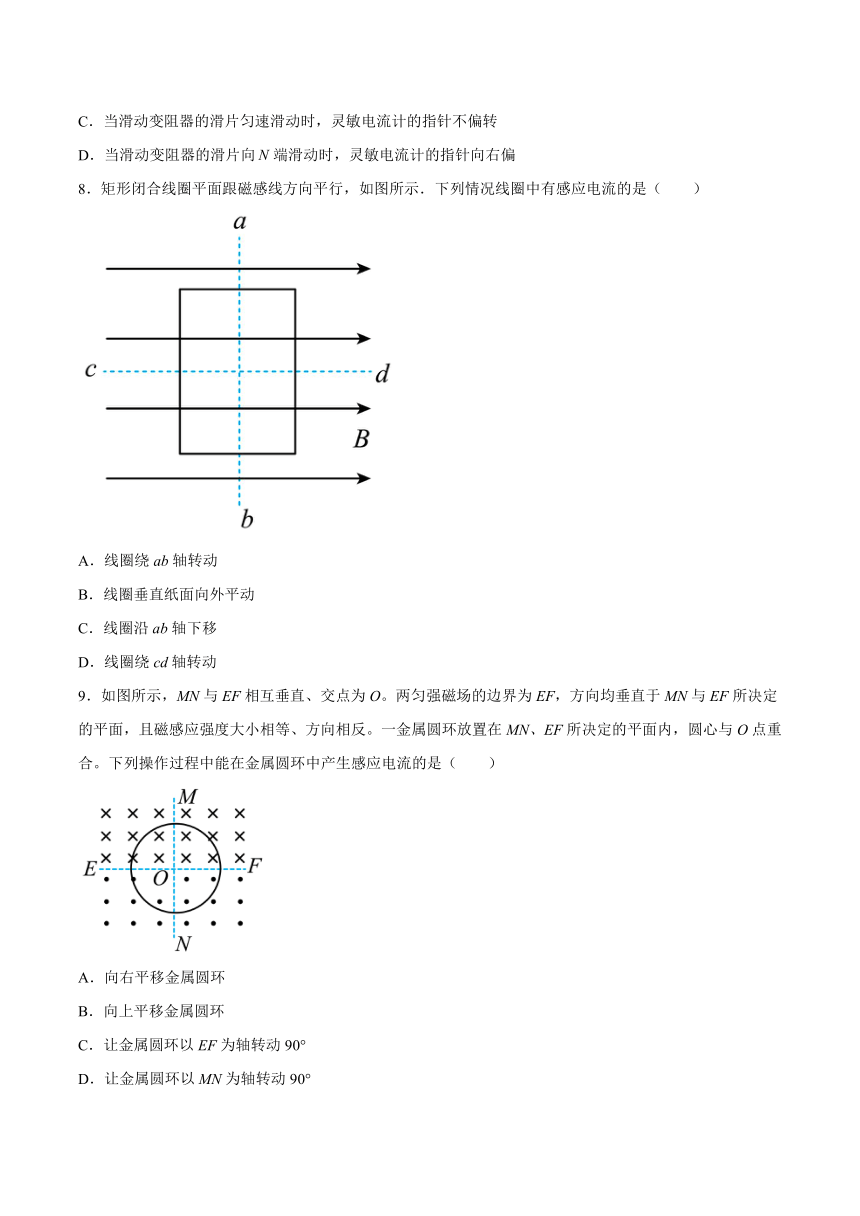

8．矩形闭合线圈平面跟磁感线方向平行，如图所示．下列情况线圈中有感应电流的是（　　）
A．线圈绕ab轴转动
B．线圈垂直纸面向外平动
C．线圈沿ab轴下移
D．线圈绕cd轴转动
9．如图所示，MN与EF相互垂直、交点为O。两匀强磁场的边界为EF，方向均垂直于MN与EF所决定的平面，且磁感应强度大小相等、方向相反。一金属圆环放置在MN、EF所决定的平面内，圆心与O点重合。下列操作过程中能在金属圆环中产生感应电流的是（　　）
A．向右平移金属圆环
B．向上平移金属圆环
C．让金属圆环以EF为轴转动90°
D．让金属圆环以MN为轴转动90°
10．许多科学家为物理学的发展做出了重要贡献，下列说法正确的是（　　）
A．亚里士多德科学思想的核心是把实验和逻辑推理和谐结合起来
B．伽利略发现了开普勒三定律
C．牛顿发现电磁感应定律
D．爱因斯坦提出相对论
11．如图所示，竖直放置的长直导线通以恒定电流，有一矩形线圈与导线在同一平面上，在下列状况中线框中不能产生感应电流的是
A．导线中电流强度变小
B．线框向右平动
C．线框向下平动
D．线框以ad边为轴转动
12．如图，在“探究感应电流产生的条件”试验中，闭合电键后，不能使灵敏电流计指针偏转的措施是 ( )
A．把原线圈从副线圈中拔出
B．断开电键
C．保持电路中电路稳定
D．改变滑动变阻器阻值
13．如图所示，一有限范围的匀强磁场的宽度为d，将一边长为l的正方形导线框由磁场边缘以速度v匀速地通过磁场区域，若d>l，则在线框通过磁场区域的过程中，不产生感应电流的时间为( )
A． B． C． D．
14．如图所示，紫铜做的圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各与一个黄铜电刷紧贴，用导线将电刷与电流表连接起来形成回路．转动摇柄，使圆盘以ω角速度逆时针匀速转动，下列说法正确的是(　　)
A．回路中不会产生感应电流
B．回路中会产生电流大小不变、方向变化的感应电流
C．回路中电流的大小和方向都周期性变化，周期为
D．回路中电流方向不变，从b导线流进电流表
15．如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线框abcd，线框平面与磁场垂直，O1O2是线框的对称轴，下列可使闭合线框的产生感应电流的是（　　）
A．向左或向右平动 B．向上或向下平动
C．绕O1O2转动 D．平行于纸面向里运动
二、填空题（共4题）
16．匀强磁场的磁感应强度T，矩形线圈的面积，开始B与S垂直且线圈有一半在磁场中，如图所示。现将线圈以、中点连线（图中虚线）为轴翻转，此过程线圈的磁通量变化量为________，线圈中________（填“产生”或“不产生”）感应电流。
17．科学家____发现了电流周围存在磁场，科学家____发现了电磁感应现象．
18．某一实验装置如图所示，在铁芯P上绕着两个线圈A和B，如果线圈A中电流i与时间t的关系有如图所示的甲、乙、丙、丁4种情况．在t1～t2这段时间内，_______所示电流可以在线圈B中观察到感应电流．
19．在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图乙将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路．在图甲中，当闭合S时，观察到电流表指针向左偏不通电时指针停在正中央在图乙中
将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将______填“向左”“向右”或“不发生”，下同偏转；螺线管A放在B中不动，电流表的指针将______偏转；
三、综合题（共4题）
20．一线圈位于如图所示的匀强磁场中。要使线圈中产生感应电流，应采取什么措施？
分析 使电路中产生感应电流的条件之一是电路必须闭合，本案例的线圈符合此条件。
使电路中产生感应电流的另一条件是穿过闭合电路的磁通量发生变化。那么怎样才能满足这个条件呢？
请根据以上分析，提出你的解决办法。
21．把两边配对的人和物理事件用线段连接起来
法拉第 电磁场理论
麦克斯韦 电流磁效应
奥斯特 用实验验证电磁波存在
赫兹 点电荷间的相互作用力
库仑 电磁感应
22．我国的探月卫星在进入地月转移轨道时，由于卫星姿势的改变，卫星中一边长为的正方形导线框由水平方向转至竖直方向，此处磁场磁感应强度，方向如图所示。（，）
（1）该过程中磁通量的变化量的大小是多少？
（2）该过程导线框中有无感应电流？写出判断理由。
23．我们在探究产生感应电流的条件中，用到了以下实验．在给出的实物图中，请用笔画线代替导线补全实验电路．
参考答案
1．D
2．D
3．D
4．D
5．B
6．C
7．B
8．A
9．B
10．D
11．C
12．C
13．B
14．D
15．C
16．0.4Wb或-0.4Wb 产生
17．奥斯特 法拉第
18．乙丙丁
19．向左 不发生
20．可以以线圈任意一边为轴转动，闭合电路的磁通量发生变化，就会产生感应电流。
21．如图
22．（1）；（2）有感应电流
23．略
