13.撬重物的窍门
苏教版 五年级下册
下面两种搬动重物的方法有什么不同？

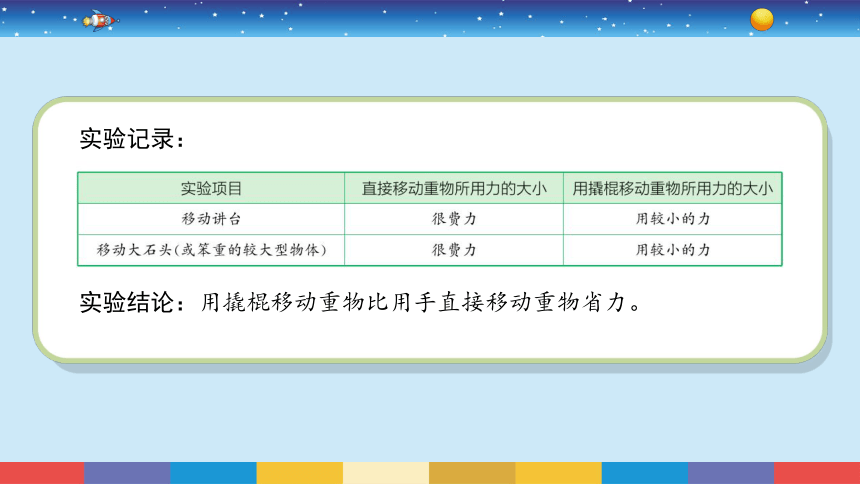

实验结论：用撬棍移动重物比用手直接移动重物省力。
实验记录：

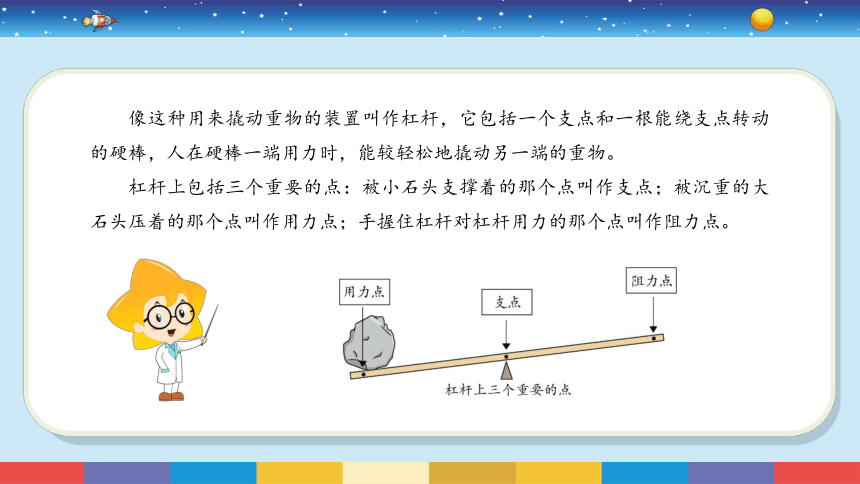

　　像这种用来撬动重物的装置叫作杠杆，它包括一个支点和一根能绕支点转动的硬棒，人在硬棒一端用力时，能较轻松地撬动另一端的重物。
杠杆上包括三个重要的点：被小石头支撑着的那个点叫作支点；被沉重的大石头压着的那个点叫作用力点；手握住杠杆对杠杆用力的那个点叫作阻力点。

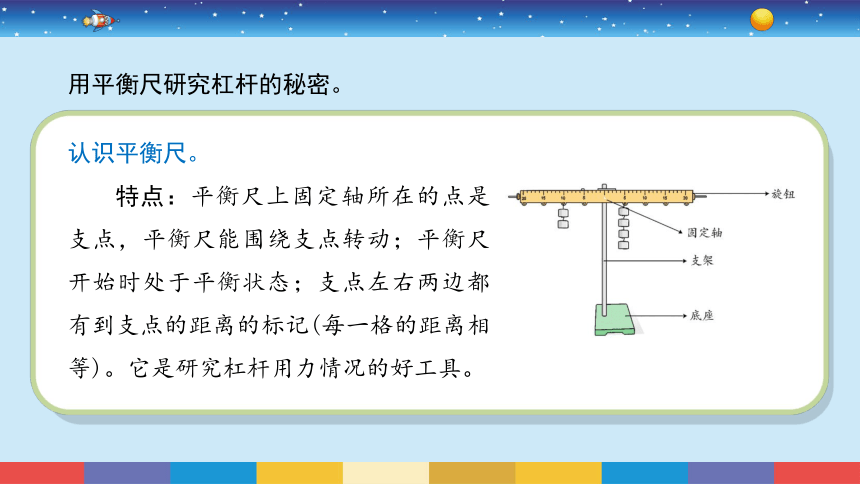

用平衡尺研究杠杆的秘密。
认识平衡尺。
特点：平衡尺上固定轴所在的点是支点，平衡尺能围绕支点转动；平衡尺开始时处于平衡状态；支点左右两边都有到支点的距离的标记(每一格的距离相等)。它是研究杠杆用力情况的好工具。 　

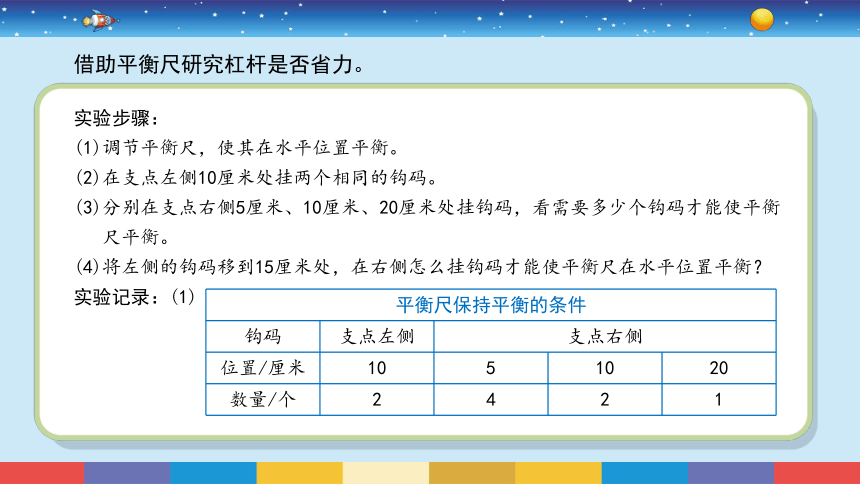

借助平衡尺研究杠杆是否省力。
实验步骤：
(1)调节平衡尺，使其在水平位置平衡。
(2)在支点左侧10厘米处挂两个相同的钩码。
(3)分别在支点右侧5厘米、10厘米、20厘米处挂钩码，看需要多少个钩码才能使平衡
尺平衡。
(4)将左侧的钩码移到15厘米处，在右侧怎么挂钩码才能使平衡尺在水平位置平衡？
实验记录：(1)
平衡尺保持平衡的条件 钩码 支点左侧 支点右侧 位置/厘米 10 5 10 20
数量/个 2 4 2 1

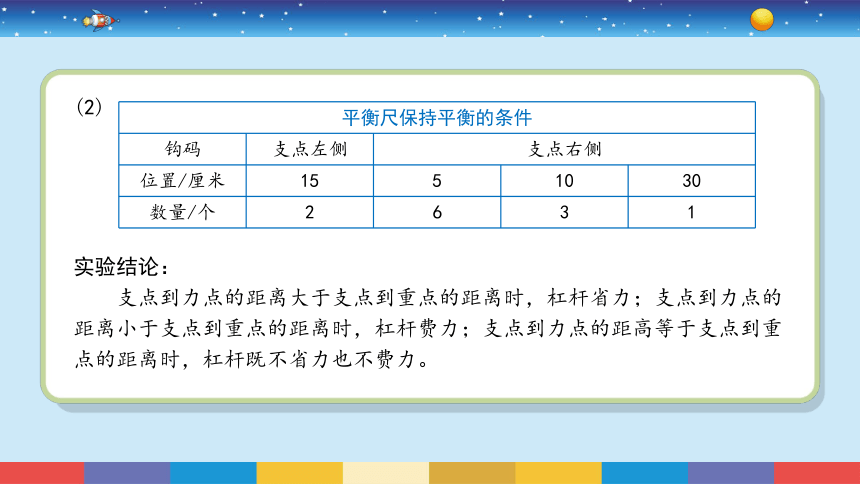

(2)
实验结论：
　　支点到力点的距离大于支点到重点的距离时，杠杆省力；支点到力点的距离小于支点到重点的距离时，杠杆费力；支点到力点的距高等于支点到重点的距离时，杠杆既不省力也不费力。
平衡尺保持平衡的条件 钩码 支点左侧 支点右侧 位置/厘米 15 5 10 30
数量/个 2 6 3 1

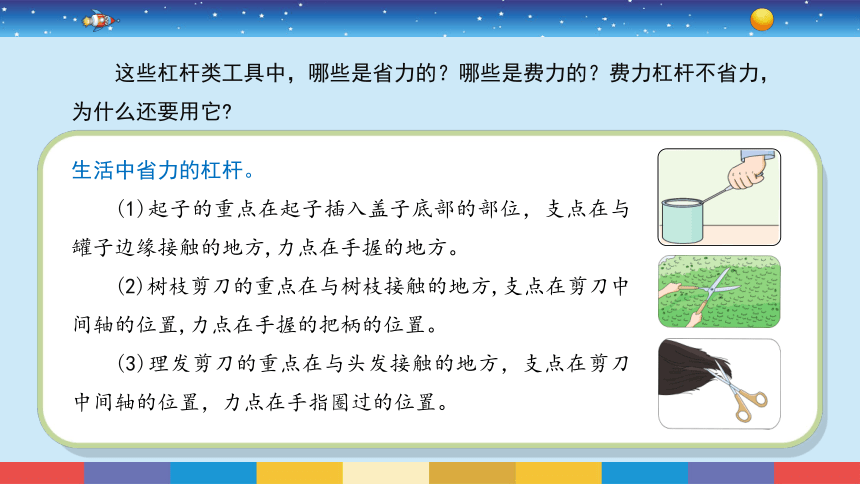

这些杠杆类工具中，哪些是省力的？哪些是费力的？费力杠杆不省力，为什么还要用它
生活中省力的杠杆。
(1)起子的重点在起子插入盖子底部的部位，支点在与罐子边缘接触的地方,力点在手握的地方。
(2)树枝剪刀的重点在与树枝接触的地方,支点在剪刀中间轴的位置,力点在手握的把柄的位置。
(3)理发剪刀的重点在与头发接触的地方，支点在剪刀中间轴的位置，力点在手指圈过的位置。

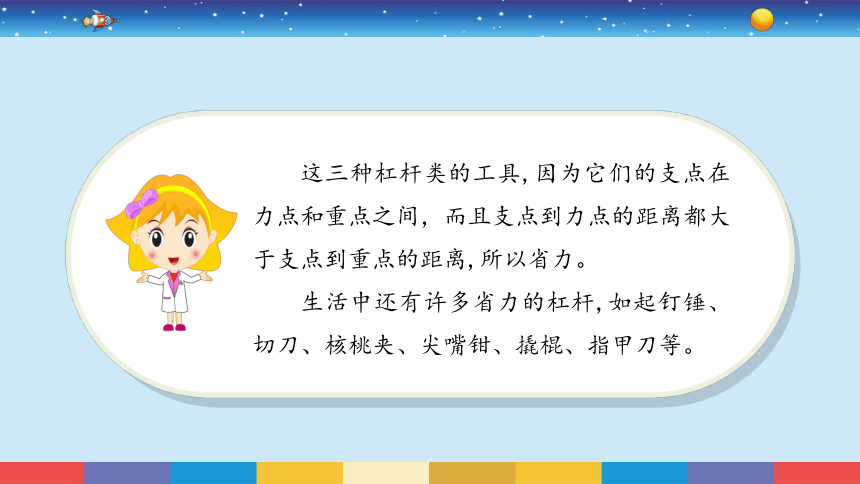

这三种杠杆类的工具,因为它们的支点在力点和重点之间，而且支点到力点的距离都大于支点到重点的距离,所以省力。
生活中还有许多省力的杠杆,如起钉锤、切刀、核桃夹、尖嘴钳、撬棍、指甲刀等。
生活中费力的杠杆。
生活中有些杠杆类的机械是费力的,如筷子、扫帚、钓鱼竿、镊子、夹子等。因为它们的支点到力点的距离都小于支点到重点的距离,所以是费力杠杆。虽然使用时比较费力，但是它们能够帮助人们降低工作难度,所以还要使用它们。
生活中既不省力也不费力的杠杆。
跷跷板、天平、订书器等简单机械是既不省力也不费力的杠杆。因为这些杠杆的支点到力点的距离等于支点到重点的距高，所以是既不省力也不费力的杠杆。
成人坐在哪里，跷跷板另一端的小朋友才能翘起他？
跷跷板实际上是一种杠杆，跷跷板中间的轮轴地方是支点，可以把成人坐的位置看做阻力点，小孩子坐的位置看做用力点。现在跷跷板处于不平衡状态。要想小孩子能翘起成人，应该让成人离支点更近一些，或者让小孩子离支点更远一些。
动手做一杆小秤。
杆秤的构造。
杆秤是秤的一种, 由秤盘、秤杆、秤砣、提绳等组成,它利用杠杆平衡原理来称物体的质量。
杆秤的原理。
杆秤提绳的位置就是杠杆的支点，秤盘的悬挂位置和挂秤砣的悬挂位置分别是杠杆的阻力点和用力点。在秤盘里放上要称量的物体后，把秤砣放在秤杆的另一端，移动到恰好能够使秤杆平衡的位置时，就可以根据秤杆上的读数
知道物体的质量了。因为提绳的位置和挂秤盘的位置是固定的，挂秤砣的位置离提绳越远，秤杆平衡时，秤盘里的物体越重，所以说“秤砣虽小，能压千斤”。
动手做一杆小秤。
动手做一杆小秤。
制作小杆秤。
制作步骤：
(1)准备秤杆、秤砣：把长竹筷或直木棍打磨光滑；在细绳上系一个螺母作为秤砣。
(2)自制一个秤盘：用剪刀在硬卡纸上剪一个大小合适的圆作为秤盘，用锥子在圆的边缘等距离扎三个小孔，将三根细绳穿过小孔系牢，把三根细绳的另一端系在一起，并使系好的三条细绳的长度相同。将做好的秤盘系在秤杆一端，该位置即为杆秤的阻力点。
(3)在秤砣与秤盘间选择适当的位置(离阻力点3～5厘米)系上一个绳套，作为初次实验的平衡点。该位置即为杆秤的支点。
(4)利用杠杆平衡原理制作小杆秤的刻度，在秤盘内逐次加入一个钩码(50克)，并移动秤砣使秤杆平衡,把每次秤杆平衡时挂秤砣的位置做好标记(标注上*或者画上竖线)，直至秤杆末端无法标记为止。
阿基米德与杠杆
　　公元前3世纪，古希腊学者阿基米德从人们使用吊杆和撬棍中受到启发，发现借助这种“杠杆”可以省力，并进一步提出了杠杆原理。据此原理，他完成了一系列发明创造。如制造了投石器，可以将各种飞弹和巨石投得很远，在城市防御战中发挥了巨大作用。阿基米德曾经给当时的国王写信说，只要给我一个支点，我就可以撬动地球。
