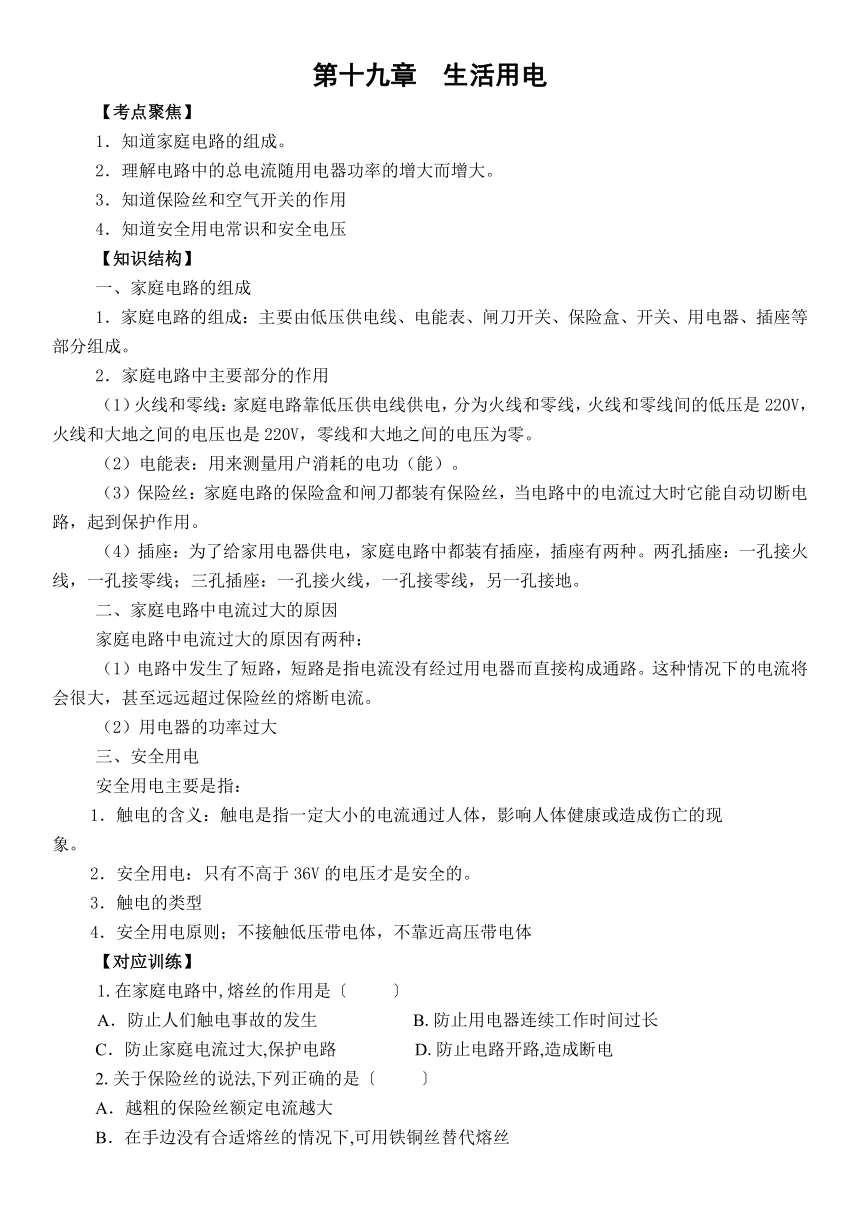

第十九章　生活用电
【考点聚焦】
1．知道家庭电路的组成。
2．理解电路中的总电流随用电器功率的增大而增大。
3．知道保险丝和空气开关的作用
4．知道安全用电常识和安全电压
【知识结构】
一、家庭电路的组成
1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。
2．家庭电路中主要部分的作用
（1）火线和零线：家庭电路靠低压供电线供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，零线和大地之间的电压为零。
（2）电能表：用来测量用户消耗的电功（能）。
（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。
（4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。
二、家庭电路中电流过大的原因
家庭电路中电流过大的原因有两种：
（1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。
（2）用电器的功率过大
三、安全用电
安全用电主要是指：
触电的含义：触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现
象。
2．安全用电：只有不高于36V的电压才是安全的。
3．触电的类型
4．安全用电原则；不接触低压带电体，不靠近高压带电体
【对应训练】
1.在家庭电路中,熔丝的作用是〔 〕
A．防止人们触电事故的发生 B.防止用电器连续工作时间过长
C．防止家庭电流过大,保护电路 D.防止电路开路,造成断电
2.关于保险丝的说法,下列正确的是〔 〕
A．越粗的保险丝额定电流越大
B．在手边没有合适熔丝的情况下,可用铁铜丝替代熔丝
C．保险丝是有电阻大、熔点高的铅锑合金制成
D．保险丝越粗额定电流越大
3．照明电路中保险丝被熔断可能是因为〔 〕
A．电路断路 B.用电器总功率过大 C.熔丝额定电流过大 D.有人触电
4．保险丝的工作原理是〔 〕
A．电流的热效应 B.电流的磁效应 C.电流的化学效应 D.以上三种都有
5.某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是〔 〕
A.插座处原来有短路 B.台灯的插头处有短路
C.台灯灯座的两个接头短路了 D.开关中的两个接头短路了
6.某室内用电器正常工作，将台灯插头插入插座，闭合台灯开关，室内用电器便全部停止工作，那么下列原因可能的是〔 〕
A.插座处原来有短路 B.台灯的插头处有短路
C.台灯灯座的两个接头短路了 D.开关中的两个接头短路
7.家庭中的空气开关突然跳闸,我们应该〔 〕
A．抓紧时间检修电路 B.立即将空气开关复位
C.估计是停电了,等一段时间 D.应先找到发生故障的原因,排除之后恢复供电.
8.某保险管上标有“10A”字样,它的物理意义是___________________.
9.不能用铁铜丝替代保险丝的原因是___________________　　　　　　　　　　
___________________　　　　　　　　　　　　　　　　　　　　　　　.
10.空气开关中,当电流过大时,开关中的_______起作用,使开关断开,切断电路.
11.保险丝应______联在电路中,它的作用是在电流增大到危险程度之前______电路,更换保险丝时,一定要先______电源.
12.电工师傅在检修电路时,手边备有的熔丝嫌粗,但又急着要用,你有什么办法 并请说明你这样做的理由.
13.图3甲所示是一种电磁限流器的示意图,当电路中电流过大时,电磁铁A吸引衔铁B,接点C、D被弹簧拉起,电路切断,乙所示是某同学设计的电磁限流器.两图相比,说明图3的最大优点.
庭电路与生活用电（参考答案）
1.C 2.D 3.B 4.A 5.B 6.C 7.D 8.该保险管的额定电流为10A 9.铁铜丝熔点太高,电流过大时无法熔断 10.电磁铁 11.串 切断 切断 12.嵌一个口子 减小横截面积,减小额定电流,减小熔断电流 13.略
