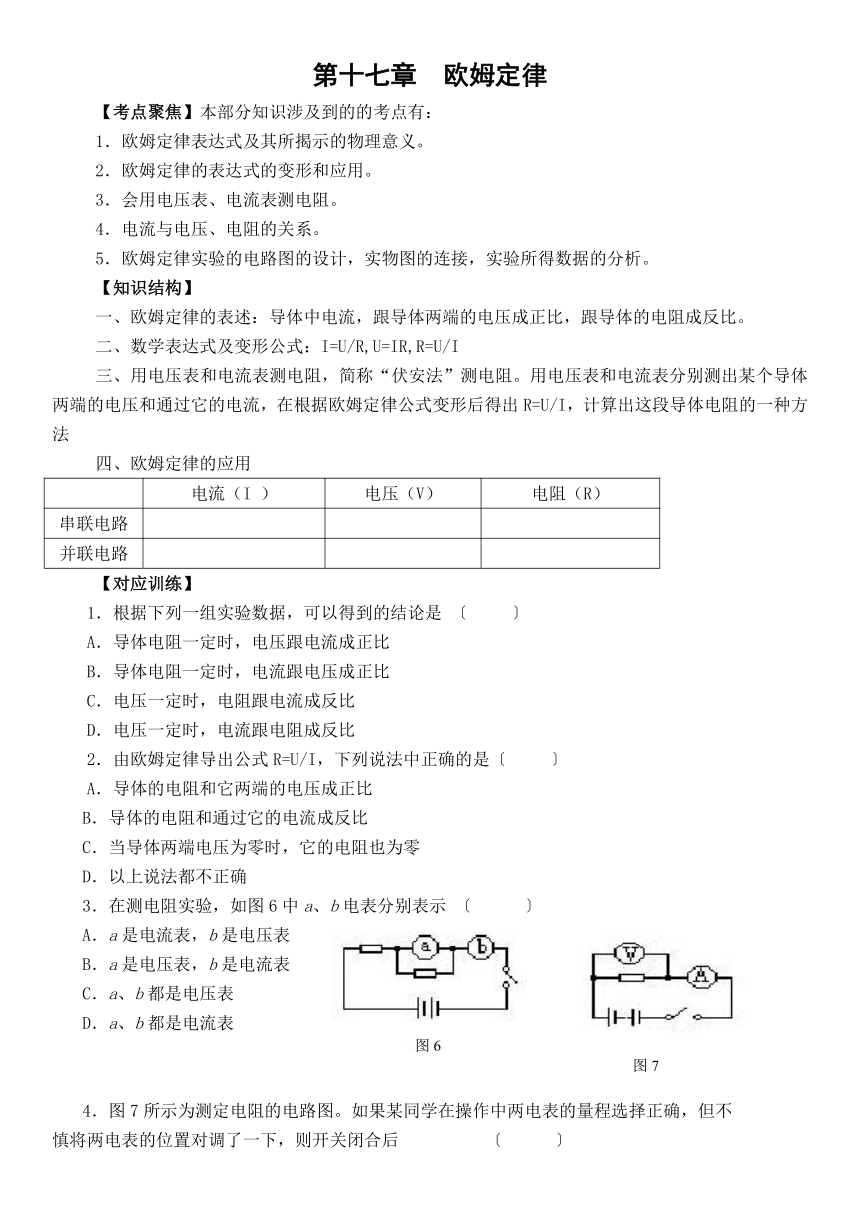

第十七章　欧姆定律
【考点聚焦】本部分知识涉及到的的考点有：
1．欧姆定律表达式及其所揭示的物理意义。
2．欧姆定律的表达式的变形和应用。
3．会用电压表、电流表测电阻。
4．电流与电压、电阻的关系。
5．欧姆定律实验的电路图的设计，实物图的连接，实验所得数据的分析。
【知识结构】
一、欧姆定律的表述：导体中电流，跟导体两端的电压成正比，跟导体的电阻成反比。
二、数学表达式及变形公式：I=U/R,U=IR,R=U/I
三、用电压表和电流表测电阻，简称“伏安法”测电阻。用电压表和电流表分别测出某个导体两端的电压和通过它的电流，在根据欧姆定律公式变形后得出R=U/I，计算出这段导体电阻的一种方法
四、欧姆定律的应用
电流（I ） 电压（V） 电阻（R）
串联电路
并联电路
【对应训练】
1．根据下列一组实验数据，可以得到的结论是 〔 〕
A．导体电阻一定时，电压跟电流成正比
B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比
D．电压一定时，电流跟电阻成反比
2．由欧姆定律导出公式R=U/I，下列说法中正确的是〔 〕
A．导体的电阻和它两端的电压成正比
B．导体的电阻和通过它的电流成反比
C．当导体两端电压为零时，它的电阻也为零
D．以上说法都不正确
3．在测电阻实验，如图6中a、b电表分别表示 〔 〕
A．a是电流表，b是电压表
B．a是电压表，b是电流表
C．a、b都是电压表
D．a、b都是电流表
4．图7所示为测定电阻的电路图。如果某同学在操作中两电表的量程选择正确，但不
慎将两电表的位置对调了一下，则开关闭合后 〔 〕
A.电流表、电压表均损坏　 B.电流表损坏
　 C.电压表损坏　 D.电流表、电压表都不损坏
5.在电压不变的情况下， 和_____成反比；在电阻一定的情况下，____和____成正比。
6．一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流应为_____；当电压变为零时，导体的电阻为 。
7．在研究欧姆定律的实验中，我们先保持___ 不变，得出导体中的 跟这段导体两端的电压关系；然后保持___ 不变，得出导体中的 跟这段导体电阻的关系。　
8．要测定某一导体的电阻，只要测出导体两端的____ 和导体中的____ ，即可用公式____ 计算出待测电阻。这种测电阻的方法叫做____ 法。
9．有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻两端的电压之比为____ ，电路的总电阻为____ Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为____ ，两个电阻两端的电压之比为____ ，电路的总电阻为____ Ω。
10. 图8为伏安法测电阻的实验电路图，要求：
(1)在图中填上电表的符号。
(2)在图中标出电表的正、负接线柱。
(3)如要使电流表的读数变小，滑动变阻器的滑片P应向图中______（左或右）端滑动。
11. 如图9所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？
12.一个电池组、一个开关，一只已知电阻R0和一只未知电阻Rx以及导线若干，如：
(1)只有一只电流表；(2)只有一只电压表。试分别设计测未知电阻Rx的值的电路（写出方法、画出电路图），并列出Rx的测量表达式。
欧姆定律（参考答案）
1．D 2.D 3. B 4.D 5. 电流 电阻 电流 电压 6. 1A 10Ω 7． 电阻 电流 电压 电流 8. 电压 电流 R=U/I 伏安 9. 1:1 2:3 10 3:2 1:1 2.4 10. (1)略 (2)略 (3) 右 11.(1) 6V (2) 0.2A (3) 0.3 A　12. 略
