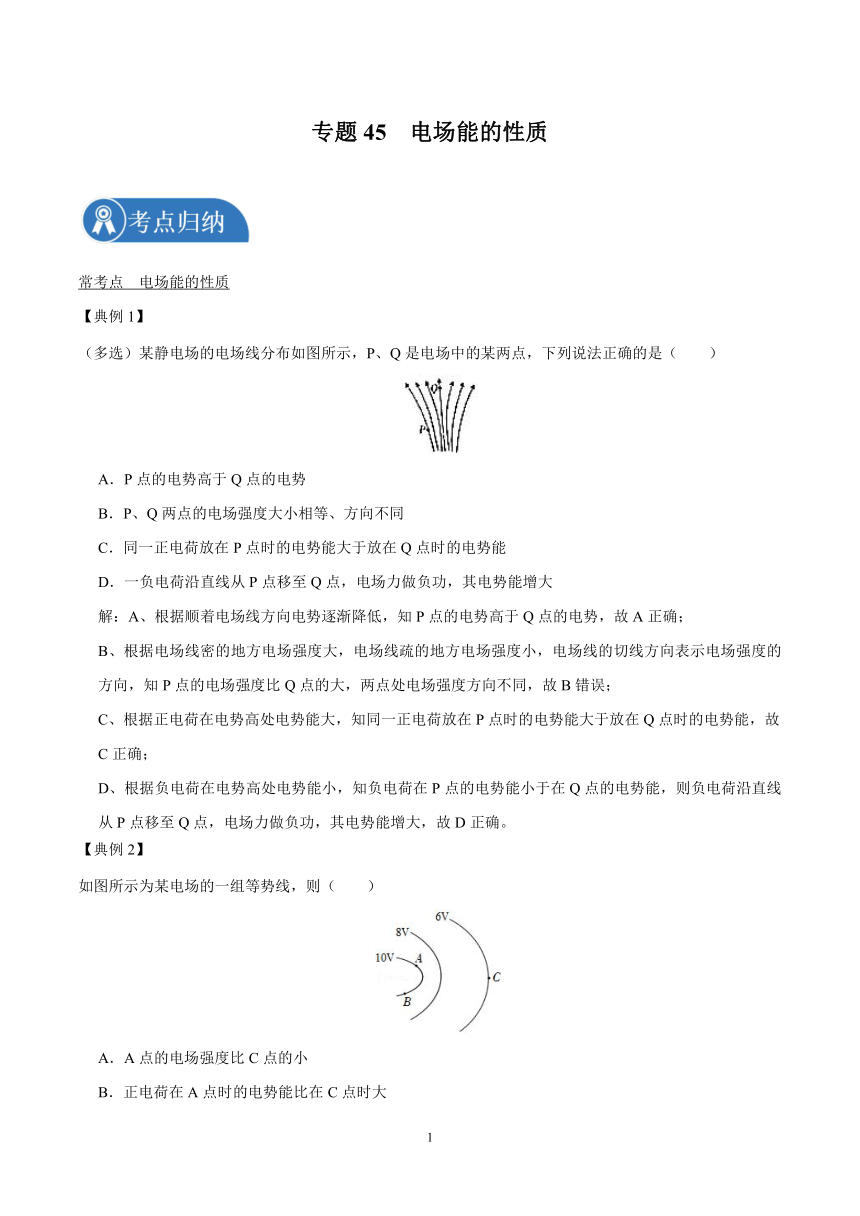

专题45 电场能的性质
常考点 电场能的性质
【典例1】
(多选)某静电场的电场线分布如图所示,P、Q是电场中的某两点,下列说法正确的是(  )
A.P点的电势高于Q点的电势
B.P、Q两点的电场强度大小相等、方向不同
C.同一正电荷放在P点时的电势能大于放在Q点时的电势能
D.一负电荷沿直线从P点移至Q点,电场力做负功,其电势能增大
解:A、根据顺着电场线方向电势逐渐降低,知P点的电势高于Q点的电势,故A正确;
B、根据电场线密的地方电场强度大,电场线疏的地方电场强度小,电场线的切线方向表示电场强度的方向,知P点的电场强度比Q点的大,两点处电场强度方向不同,故B错误;
C、根据正电荷在电势高处电势能大,知同一正电荷放在P点时的电势能大于放在Q点时的电势能,故C正确;
D、根据负电荷在电势高处电势能小,知负电荷在P点的电势能小于在Q点的电势能,则负电荷沿直线从P点移至Q点,电场力做负功,其电势能增大,故D正确。
【典例2】
如图所示为某电场的一组等势线,则(  )
A.A点的电场强度比C点的小
B.正电荷在A点时的电势能比在C点时大

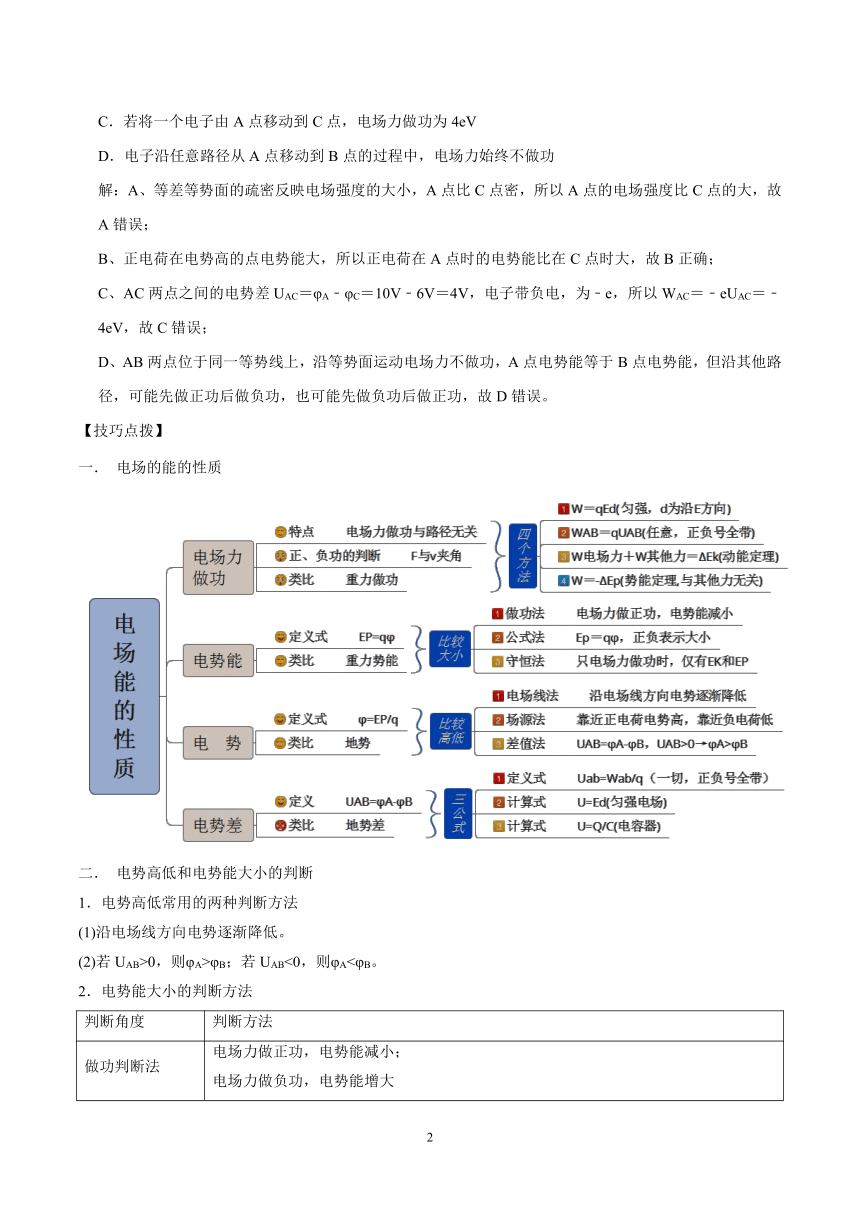

C.若将一个电子由A点移动到C点,电场力做功为4eV
D.电子沿任意路径从A点移动到B点的过程中,电场力始终不做功
解:A、等差等势面的疏密反映电场强度的大小,A点比C点密,所以A点的电场强度比C点的大,故A错误;
B、正电荷在电势高的点电势能大,所以正电荷在A点时的电势能比在C点时大,故B正确;
C、AC两点之间的电势差UAC=φA﹣φC=10V﹣6V=4V,电子带负电,为﹣e,所以WAC=﹣eUAC=﹣4eV,故C错误;
D、AB两点位于同一等势线上,沿等势面运动电场力不做功,A点电势能等于B点电势能,但沿其他路径,可能先做正功后做负功,也可能先做负功后做正功,故D错误。
【技巧点拨】
一. 电场的能的性质
二. 电势高低和电势能大小的判断
1.电势高低常用的两种判断方法
(1)沿电场线方向电势逐渐降低。
(2)若UAB>0,则φA>φB;若UAB<0,则φA<φB。
2.电势能大小的判断方法
判断角度 判断方法
做功判断法 电场力做正功,电势能减小; 电场力做负功,电势能增大

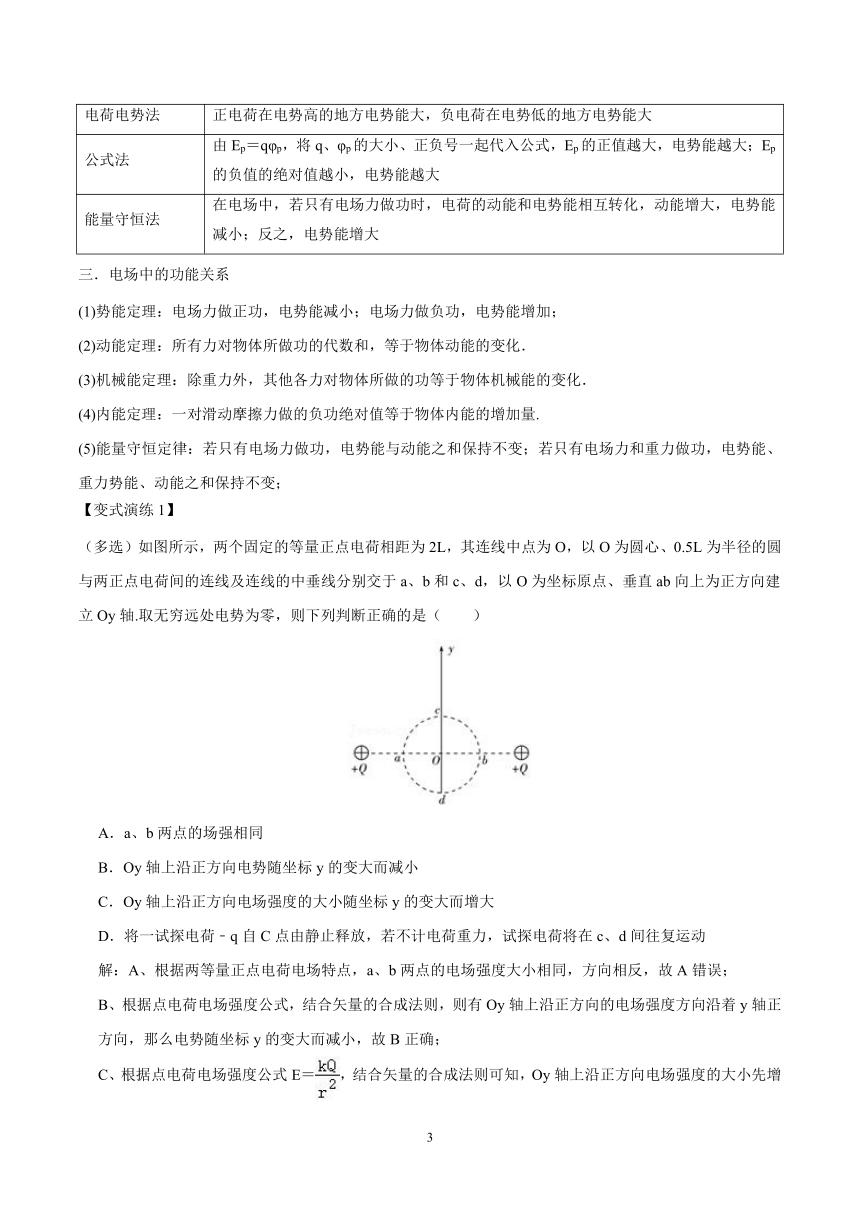

电荷电势法 正电荷在电势高的地方电势能大,负电荷在电势低的地方电势能大
公式法 由Ep=qφp,将q、φp的大小、正负号一起代入公式,Ep的正值越大,电势能越大;Ep的负值的绝对值越小,电势能越大
能量守恒法 在电场中,若只有电场力做功时,电荷的动能和电势能相互转化,动能增大,电势能减小;反之,电势能增大
三.电场中的功能关系
(1)势能定理:电场力做正功,电势能减小;电场力做负功,电势能增加;
(2)动能定理:所有力对物体所做功的代数和,等于物体动能的变化.
(3)机械能定理:除重力外,其他各力对物体所做的功等于物体机械能的变化.
(4)内能定理:一对滑动摩擦力做的负功绝对值等于物体内能的增加量.
(5)能量守恒定律:若只有电场力做功,电势能与动能之和保持不变;若只有电场力和重力做功,电势能、重力势能、动能之和保持不变;
【变式演练1】
(多选)如图所示,两个固定的等量正点电荷相距为2L,其连线中点为O,以O为圆心、0.5L为半径的圆
与两正点电荷间的连线及连线的中垂线分别交于a、b和c、d,以O为坐标原点、垂直ab向上为正方向建
立Oy轴.取无穷远处电势为零,则下列判断正确的是(  )
A.a、b两点的场强相同
B.Oy轴上沿正方向电势随坐标y的变大而减小
C.Oy轴上沿正方向电场强度的大小随坐标y的变大而增大
D.将一试探电荷﹣q自C点由静止释放,若不计电荷重力,试探电荷将在c、d间往复运动
解:A、根据两等量正点电荷电场特点,a、b两点的电场强度大小相同,方向相反,故A错误;
B、根据点电荷电场强度公式,结合矢量的合成法则,则有Oy轴上沿正方向的电场强度方向沿着y轴正方向,那么电势随坐标y的变大而减小,故B正确;
C、根据点电荷电场强度公式E=,结合矢量的合成法则可知,Oy轴上沿正方向电场强度的大小先增大后减小,故C错误。

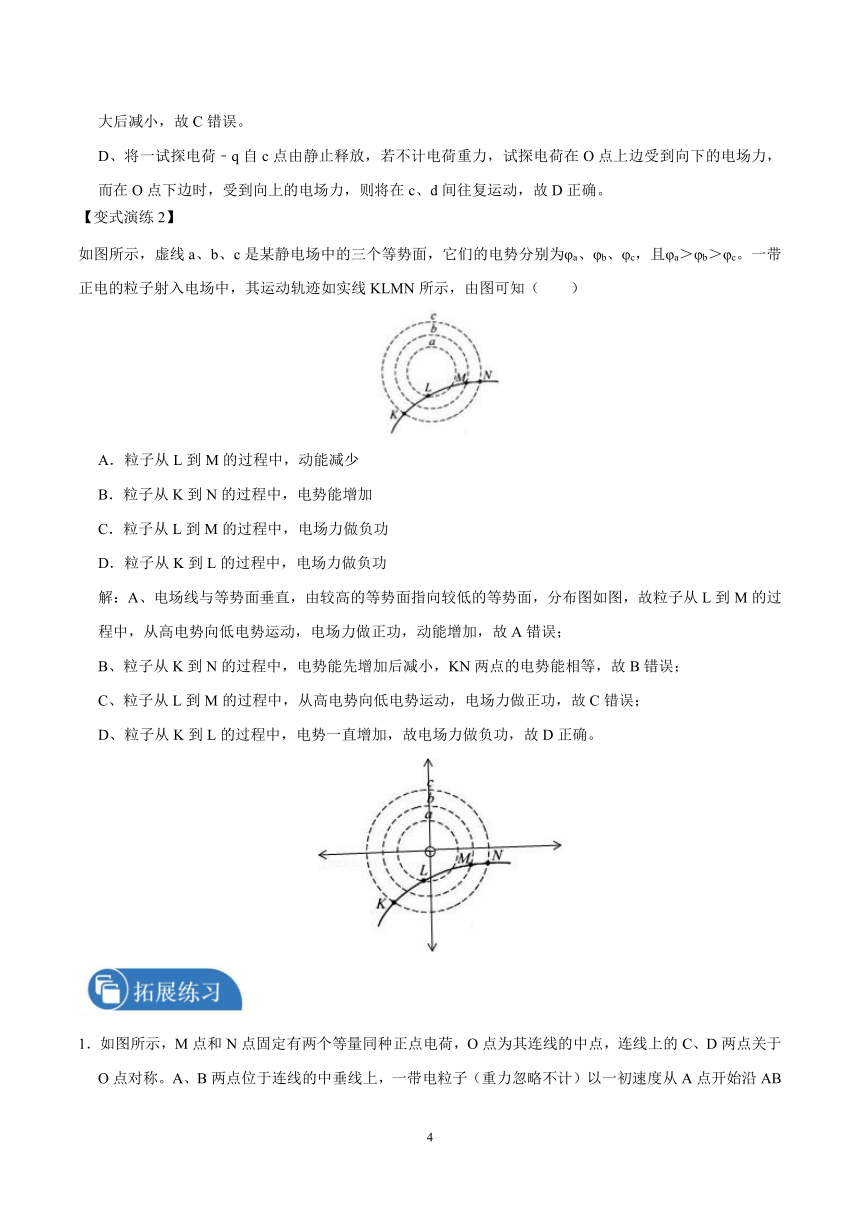

D、将一试探电荷﹣q自c点由静止释放,若不计电荷重力,试探电荷在O点上边受到向下的电场力,而在O点下边时,受到向上的电场力,则将在c、d间往复运动,故D正确。
【变式演练2】
如图所示,虚线a、b、c是某静电场中的三个等势面,它们的电势分别为φa、φb、φc,且φa>φb>φc。一带正电的粒子射入电场中,其运动轨迹如实线KLMN所示,由图可知(  )
A.粒子从L到M的过程中,动能减少
B.粒子从K到N的过程中,电势能增加
C.粒子从L到M的过程中,电场力做负功
D.粒子从K到L的过程中,电场力做负功
解:A、电场线与等势面垂直,由较高的等势面指向较低的等势面,分布图如图,故粒子从L到M的过程中,从高电势向低电势运动,电场力做正功,动能增加,故A错误;
B、粒子从K到N的过程中,电势能先增加后减小,KN两点的电势能相等,故B错误;
C、粒子从L到M的过程中,从高电势向低电势运动,电场力做正功,故C错误;
D、粒子从K到L的过程中,电势一直增加,故电场力做负功,故D正确。

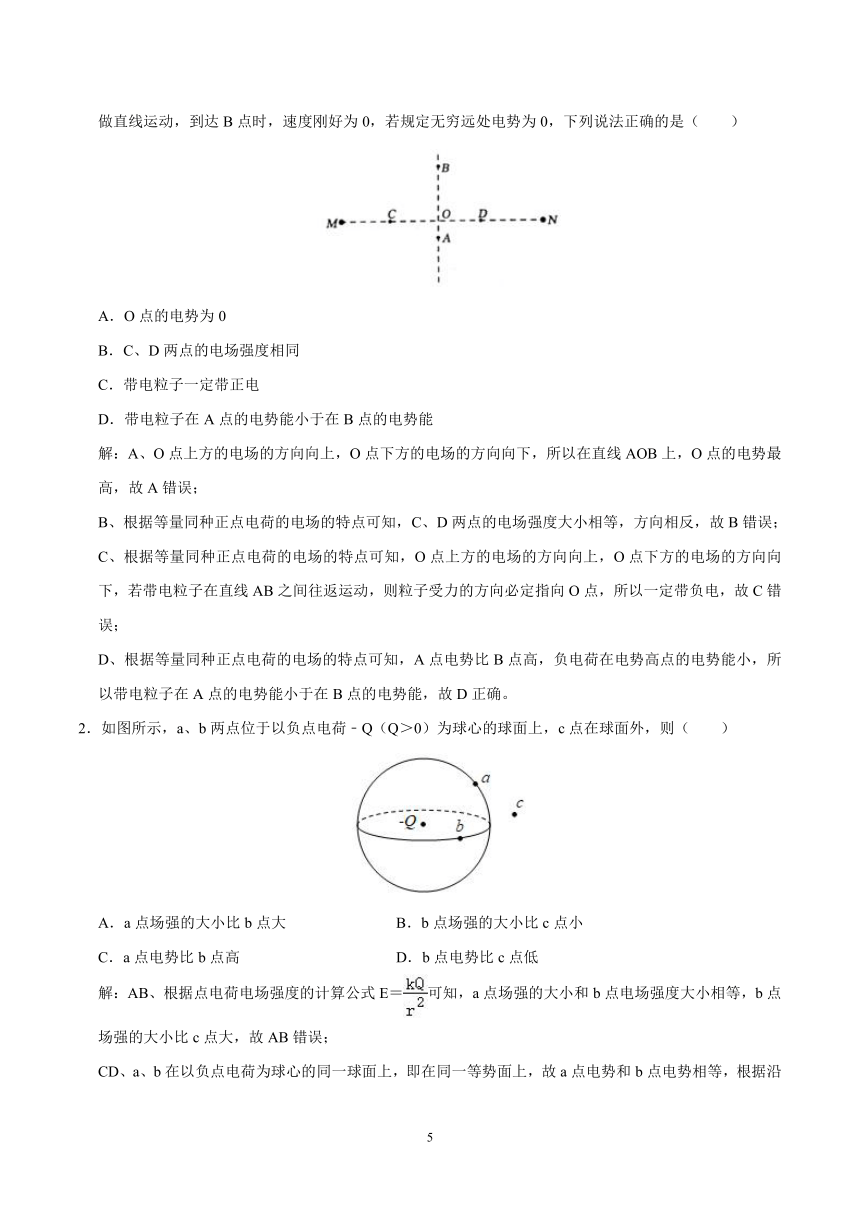

1.如图所示,M点和N点固定有两个等量同种正点电荷,O点为其连线的中点,连线上的C、D两点关于O点对称。A、B两点位于连线的中垂线上,一带电粒子(重力忽略不计)以一初速度从A点开始沿AB做直线运动,到达B点时,速度刚好为0,若规定无穷远处电势为0,下列说法正确的是(  )
A.O点的电势为0
B.C、D两点的电场强度相同
C.带电粒子一定带正电
D.带电粒子在A点的电势能小于在B点的电势能
解:A、O点上方的电场的方向向上,O点下方的电场的方向向下,所以在直线AOB上,O点的电势最高,故A错误;
B、根据等量同种正点电荷的电场的特点可知,C、D两点的电场强度大小相等,方向相反,故B错误;
C、根据等量同种正点电荷的电场的特点可知,O点上方的电场的方向向上,O点下方的电场的方向向下,若带电粒子在直线AB之间往返运动,则粒子受力的方向必定指向O点,所以一定带负电,故C错误;
D、根据等量同种正点电荷的电场的特点可知,A点电势比B点高,负电荷在电势高点的电势能小,所以带电粒子在A点的电势能小于在B点的电势能,故D正确。
2.如图所示,a、b两点位于以负点电荷﹣Q(Q>0)为球心的球面上,c点在球面外,则(  )
A.a点场强的大小比b点大 B.b点场强的大小比c点小
C.a点电势比b点高 D.b点电势比c点低
解:AB、根据点电荷电场强度的计算公式E=可知,a点场强的大小和b点电场强度大小相等,b点场强的大小比c点大,故AB错误;
CD、a、b在以负点电荷为球心的同一球面上,即在同一等势面上,故a点电势和b点电势相等,根据沿电场线方向电势降低可得b点电势比c点低,故C错误、D正确。
3.空间分布有一方向平行于x轴的静电场,其电势φ随x的分布如图所示。将一带负电的粒子由x=d处静止释放,则该粒子的(  )
A.电势能先减小后增大,动能与电势能之和大于零
B.电势能先增大后减小,动能与电势能之和大于零
C.电势能先减小后增大,动能与电势能之和等于零
D.电势能先增大后减小,动能与电势能之和等于零
解:带负电的粒子在x=d处由静止释放,电势为零,电势能为零,先向电势高的位置做加速运动,此时电场力做正功,电势能减小,然后向电势低的位置减速运动,此时电场力做负功,电势能增大,此过程中,只有电场力做功,电势能和动能之和保持不变,始终为零,故C正确,ABD错误。
4.如图所示,虚线a、b、c代表电场中的三个等差等势面(即Uab=Ubc),实线为一点电荷仅在电场力作用下通过该区域时的运动轨迹。该点电荷质量为m、带正电且电荷量为q,经过等势面a时的速度大小为v0,经过等势面c时的速度大小为v0。下列说法正确的是(  )
A.该点电荷经过等势面a时受到的电场力沿着虚线指向运动轨迹的凹侧
B.该点电荷经过等势面b时的速度大小为v0
C.等势面b与等势面c间的电势差为
D.该点电荷经过等势面c时的电势能比经过等势面b时的电势能大
解:A、电场强度与等势面垂直,所以该点电荷经过等势面a时受到的电场力不可能沿着虚线指向运动轨迹的凹侧,故A错误;
BC、由动能定理得:
由题意可得:
Uac=2Uab=2Ubc
代入数据联立可得:
故C正确,B错误;
D、由C可知:,则该点电荷经过等势面c时的电势能比经过等势面b时的电势能,故D错误。
5.如图所示,空间有一正三棱锥OABC,点A′、B′、C′分别是三条棱的中点。现在顶点O处固定一正的点电荷,则下列说法中正确的是(  )
A.A′、B′、C′三点的电场强度相同
B.△ABC所在平面为等势面
C.某另一点电荷在C′点的电势能一定大于它在C点处的电势能
D.将一正的试探电荷从A′点沿直线A′B′移到B′点,静电力对该试探电荷先做负功后做正功
解:A、A′、B′、C′三点到O点的距离相等,根据点电荷的场强公式E=k分析可知,A′、B′、C′三点的电场强度大小相等,方向不同,故A错误。
B、A、B、C的三个点到场源电荷的距离相等,在同一等势面,但其它点到场源电荷的距离与A、B、C三点到场源电荷的距离不等,故△ABC所在平面不是等势面,故B错误;
C、根据点电荷的电势特点,c'点的电势高于c点,但点电荷的电性未知,所以电势能大小未知,故C错误;
D、将一正的试探电荷从A′点沿直线A′B′移到B′点,电势先升高后降低,电势能先增大后减小,则静电力对该试探电荷先做负功后做正功,故D正确。
6.一带电油滴在匀强电场E中的运动轨迹如图中虚线所示,电场方向竖直向下。若不计空气阻力,则此带电油滴从a运动到b的过程中,下列说法不正确的是(  )
A.油滴带负电
B.电势能减少
C.动能增加
D.重力势能和电势能之和增加
解:A、由轨迹图可知,带电油滴所受的电场力竖直向上,与电场强度方向相反,所以油滴带负电,故A正确。
B、从a到b的运动过程电场力做正功,电势能减少,故B正确;
CD、根据功能关系可知,油滴在从a到b的运动过程中,只有重力、电场力做功,因此重力势能、电势能、动能三者之和保持不变,从a到b的运动过程中,重力势能增加,因此动能和电势能之和减少。因该过程中合外力向上,合外力做正功,动能增加,因此重力势能和电势能之和减小,故C正确,D错误。
7.(多选)如图所示,虚线a、b、c可能是电场线,也可能是等差等势线,实线为一带负电的粒子仅在电场力作用下通过该区域的运动轨迹,P、Q是这条轨迹上的两点。下列判断正确的是(  )
A.不论虚线是电场线还是等差等势线,粒子在P点时加速度一定比在Q点时加速度大
B.不论虚线是电场线还是等差等势线,P点的电势一定比Q点的电势高
C.若虚线是电场线,粒子通过Q点时动能比在P点时大
D.若虚线是等差等势线,粒子通过Q点时电势能比在P点时小
解:A、不论虚线是电场线还是等差等势线,密集的地方电场强度大,根据牛顿第二定律可知粒子在P点时加速度一定比在Q点时加速度大,故A正确;
B、粒子所受电场力方向指向轨迹的凹侧,若虚线是电场线,则电场力向右,粒子带负电,则电场线方向向左,沿电场线方向电势降低,则P点的电势比Q点的电势高,若虚线是等势线,则电场力向下,粒子带负电,则电场线方向向上,沿电场线方向电势降低,则Q点的电势比P点的电势高,故B错误;
C、若虚线是电场线,根据B选项可知P点的电势比Q点的电势高,由于粒子仅受电场力作用,负电荷在P点的电势能低,则动能大,故C错误;
D、若虚线是等势线,根据B选项可知Q点的电势比P点的电势高,根据Ep=qφ,可知粒子通过Q点时电势能比在P点时小,故D正确
8.(多选)如图,O﹣xyz是真空中的直角坐标系,A、B、C、D、E为坐标轴上的点,OA=OB=OC=AD=DE,在坐标原点O处固定电荷量为+Q的点电荷,下列说法正确的是(  )
A.电势差UAD>UDE
B.A、B、C三点的电场强度相同
C.电子在B点的电势能大于在D点的电势能
D.将电子由D点分别移动到A、C两点,电场力做功相同
解:A、根据E=k知,虽然AD的距离等于DE之间的距离,但是点电荷Q的电场强度从A到E逐渐减小,即AD段场强大于DE段场强,又AD=DE
根据U=Ed可得UAD>UDE,故A正确;
B、根据点电荷场强公式E=k可知A、B、C三点的电场强度大小相等,但方向不同,则电场强度不同,故B错误;
C、点电荷的等势面是以点电荷为球心的球面,则A、B两点的电势相同,正电荷在正半轴上电场方向沿x轴正方向,则φA>φD,所以φB>φD,电子带负电,据EP=qφ
可知电子在B点的电势能小于在D点的电势能,故C错误;
D、点电荷的等势面是以点电荷为球心的球面,则A、C两点的电势相同,所以UDA=UDC;由W=qU知,将一电子由D点分别移动到A、C两点,电场力做功相同,故D正确。
9.(多选)如图所示,匀强电场中有一圆心角为120°的扇形OAB,且扇形所在的平面平行于电场线,半径OA为2m,C点为弧AB的中点。规定O点电势为零,把一个电荷量为1×10﹣7C的负点电荷从O点移动到A点电势能增加2×10﹣7J,将该电荷沿圆弧从A移到C电场力做功4×10﹣7J,则(  )
A.A点的电势高于O点的电势
B.C点的电势为2V
C.该电荷在B点的电势能为4×10﹣7J
D.电场强度大小为2V/m
解:A、把一个电荷量为1×10﹣7C的负点电荷由电势为零的O点移动到A点电势能增加2×10﹣7J,由电势能Ep=qφ可以求出A点的电势为﹣2V,故A点的电势低于O点的电势,故A错误;
B、将该电荷沿圆弧从A移到C电场力做功4×10﹣7J,电场力做功WAC=qUAC=q(φA﹣φC),可以求出:φC=2V,故B正确;
C、匀强电场中,任意两平行直线上相等距离的电势差相等.由几何关系可以知道,OA∥BC,可知UOA=UBC,解得:φB=4V,该电荷在B点的电势能Ep=qφB=﹣1×10﹣7C×4V=﹣4×10﹣7J,故C错误;
D、由A点和B点电势可知,AB连线的中点电势为零,该中点与O点连线构成等势线,电场线垂直于等势线,由几何关系可知,AC与电场线平行,所以电场强度大小E==V/m=2V/m,故D正确。
10.(多选)如图,圆心为O的圆处于匀强电场中,电场方向与圆平面平行,ab和cd为该圆直径。将电荷量为q(q>0)的粒子从a点移动到b点,电场力做功为2W (W>0);若将该粒子从c点移动到d点,电场力做功为W。下列说法正确的是(  )
A.该匀强电场的场强方向与ab平行
B.将该粒子从d点移动到b点,电场力做功为0.5W
C.a点电势低于c点电势
D.若只受电场力,从d点射入圆形电场区域的所有带电粒子都做曲线运动
解:A、根据题意可知:粒子从a点移动到b点,电场力做功为2W (W>0);若将该粒子从c点移动到d点,电场力做功为W,移动距离ab在电场方向的投影dab,移动距离cd在电场方向的投影dcd,根据电场力做功表达式:W电=qEd,可知dab是dcd的两倍,设圆形电场区域的半径为R,如图,由几何关系得:cd在ab方向的投影等于R,刚好满足dab是dcd的两倍,所以电场线的方向由a指向b,场强方向与ab平行,故A正确;
B、由A选项的结论可知:2W=2qER
由图可知:d到b的距离在电场方向的投影d′b=R,
粒子从d点移动到b点电场力做功:Wdb=qE R=0.5W,故B正确;
C、沿电场方向电势逐渐降落,a点电势高于c′点电势,c与c′为等势点,所以a点电势高于c点电势,故C错误;
D、如果粒子进入电场时的速度方向与ab平行,即电场力与速度方向共线,则粒子会做直线运动,不会做曲线运动,故D错误。
1
