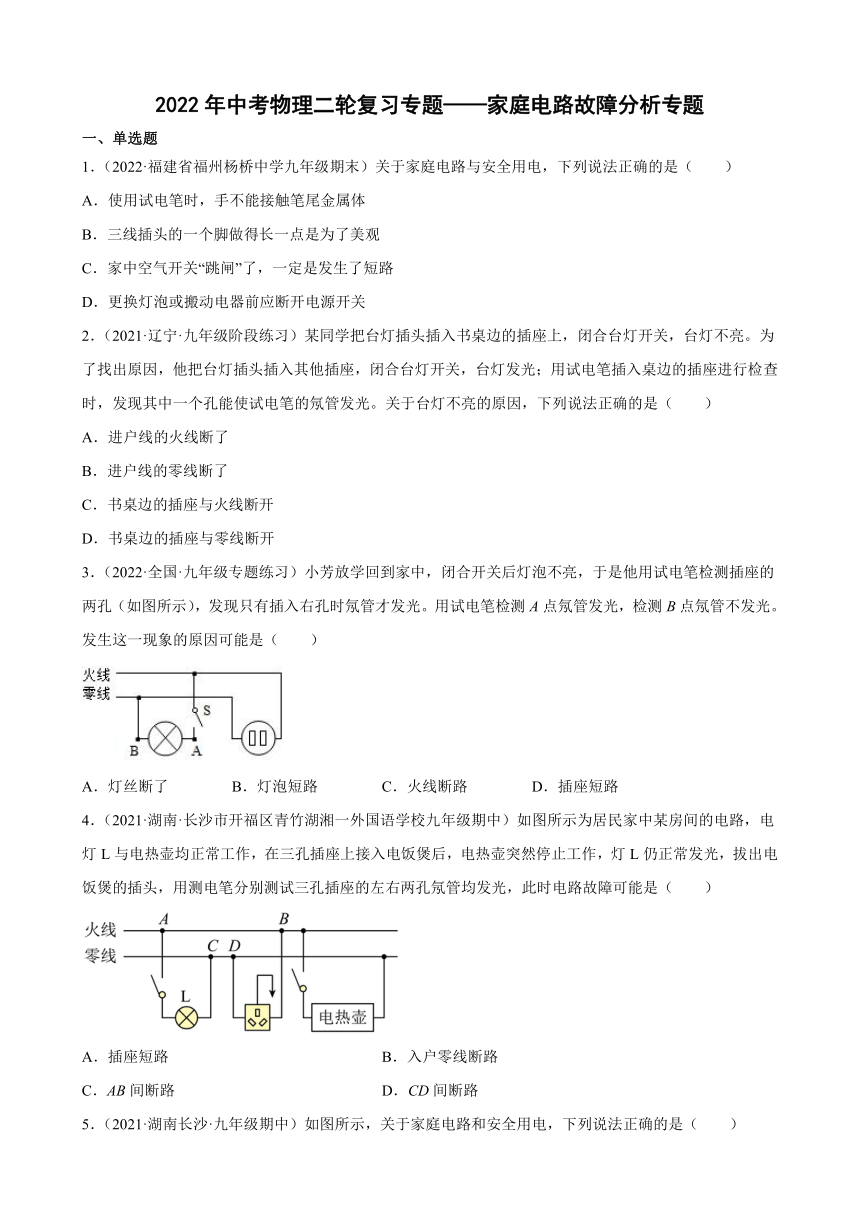

2022年中考物理二轮复习专题——家庭电路故障分析专题
一、单选题
1．（2022·福建省福州杨桥中学九年级期末）关于家庭电路与安全用电，下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．三线插头的一个脚做得长一点是为了美观
C．家中空气开关“跳闸”了，一定是发生了短路
D．更换灯泡或搬动电器前应断开电源开关
2．（2021·辽宁·九年级阶段练习）某同学把台灯插头插入书桌边的插座上，闭合台灯开关，台灯不亮。为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，台灯发光；用试电笔插入桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光。关于台灯不亮的原因，下列说法正确的是（　　）
A．进户线的火线断了
B．进户线的零线断了
C．书桌边的插座与火线断开
D．书桌边的插座与零线断开
3．（2022·全国·九年级专题练习）小芳放学回到家中，闭合开关后灯泡不亮，于是他用试电笔检测插座的两孔（如图所示），发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．灯丝断了 B．灯泡短路 C．火线断路 D．插座短路
4．（2021·湖南·长沙市开福区青竹湖湘一外国语学校九年级期中）如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔氖管均发光，此时电路故障可能是（　　）
A．插座短路 B．入户零线断路
C．AB间断路 D．CD间断路

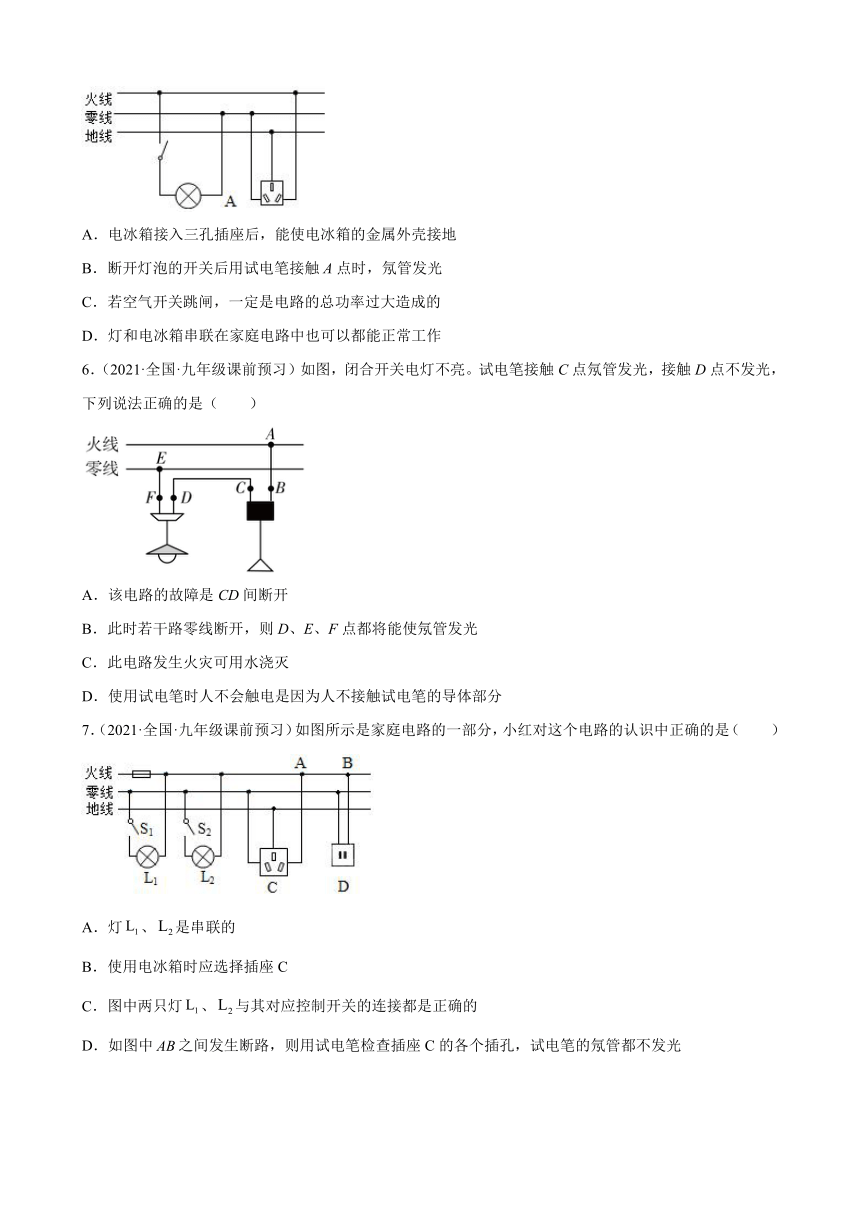

5．（2021·湖南长沙·九年级期中）如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作
6．（2021·全国·九年级课前预习）如图，闭合开关电灯不亮。试电笔接触C点氖管发光，接触D点不发光，下列说法正确的是（　　）
A．该电路的故障是CD间断开
B．此时若干路零线断开，则D、E、F点都将能使氖管发光
C．此电路发生火灾可用水浇灭
D．使用试电笔时人不会触电是因为人不接触试电笔的导体部分
7．（2021·全国·九年级课前预习）如图所示是家庭电路的一部分，小红对这个电路的认识中正确的是（　　）
A．灯、是串联的
B．使用电冰箱时应选择插座C
C．图中两只灯、与其对应控制开关的连接都是正确的
D．如图中之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光

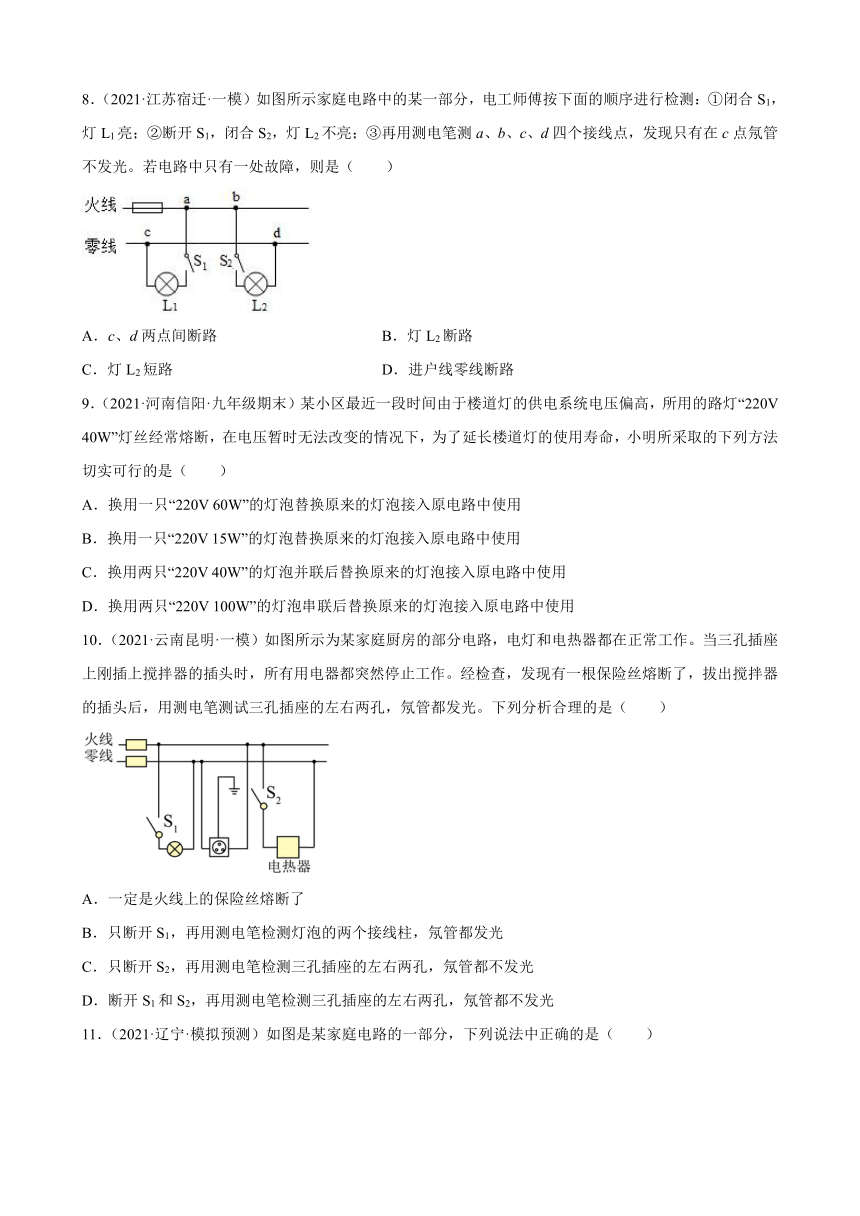

8．（2021·江苏宿迁·一模）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．c、d两点间断路 B．灯L2断路
C．灯L2短路 D．进户线零线断路
9．（2021·河南信阳·九年级期末）某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（　　）
A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用
B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用
C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用
D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用
10．（2021·云南昆明·一模）如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（　　）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
11．（2021·辽宁·模拟预测）如图是某家庭电路的一部分，下列说法中正确的是（　　）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．断开开关S 时，用试电笔接触 B 点氖管不会发光
C．保险丝的作用可以用漏电保护器来代替
D．闭合开关S时，若电灯不亮，保险丝未烧断，可能是电灯断路
12．（2021·重庆江北·九年级期末）如图是小轩家的部分电路。下列对这个电路的有关说法错误的是（　　）

A．三孔插座的连接方式符合安全用电的原则
B．若将开关和灯互换位置，不符合安全用电原则
C．闭合开关S时，灯泡L不发光，保险丝未烧断，可能是电灯短路
D．闭合开关S，灯泡L不发光，用测电笔检测e点，氖管不发光，可能是电灯断路
二、填空题
13．（2021·河南周口·九年级阶段练习）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是_____。
14．（2021·安徽宿州·九年级阶段练习）如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光。用试电笔分别接触插座的左、右孔，管均发光。若电路中只有一处故障，则故障是______。
15．（2022·新疆吐鲁番·九年级期末）家里的电灯正常工作时电压为_______V，家里的电视、电冰箱等家用电器的连接方式是_______的（填“串联”或“并联”）。古丽同学的妈妈把电饭锅插头插进插座时，这时的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部_______，也可能是电路用电器总功率_______。电饭锅是利用电流的_______效应工作的。
16．（2021·安徽·合肥市第四十五中学一模）如图所示小明家中部分照明电路。他闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，经检查保险丝完好，把试电笔分别插入插座的两孔，氖管均发光，此时电路故障可能的是______ 。（选填“进户火线断了”“进户零线断了”或“白炽灯灯丝断了”）
17．（2021·陕西渭南·一模）在家庭电路中若某用电器发生___________故障，则干路电流迅速增大，熔丝立即熔断。如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断器的熔丝并联，当闭合开关S、S1时校验灯L发出暗红色的光，说明L1所在的支路___________（选填“断路”、“正常”或“短路”）。所有故障排除后，更换了新的熔丝，当闭合开关S、S1时，站在地面上的人用手接触电路中的A点___________（选填“会”或“不会”）触电。
三、简答题
18．（2022·宁夏吴忠·九年级期末）商场中，一位卖微波炉的售货员和顾客出现了不同的意见。售货员说：我们的微波炉很省电，因为加热食物时间很短。而顾客却说：你们的微波炉很费电，因为他家在使用微波炉是，经常会出现跳闸，他们的说法对吗？请你对他们呢的说发进行合理的解释。
19．（2022·黑龙江齐齐哈尔·九年级期末）请认真阅读下面的材料之后，回答下列问题。
最近几年，我国城乡许多地区在进行家庭供电线路的改造。改造的主要内容是把电线换成更粗的，电能表换成标定电流更大的。由于各种家用电器都是并联的，家里用电线路上的总电流会随着用电器的增加而变大。如果家里添置了新的大功率用电器，例如电热水器，空调机，就要计算一下通过的电流，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值，而且大功率用电器不宜同时使用，否则会引起线路故障，造成保险丝熔断，甚至发生火灾。
家庭电路中有时候会发生短路现象。例如，改装电路时不小心，使火线和零线直接接通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，也会使火线和零线直接接通造成短路，从而造成保险丝熔断。
（1）根据材料的内容可知，如果想在家中添置大功率用电器，需要注意些什么？
（2）请结合欧姆定律，解释为什么短路会造成保险丝熔断？
参考答案：
1．D
2．D
3．A
4．D
5．A
6．A
7．B
8．A
9．D
10．B
11．ABD
12．C
13．导线BD段某处断路
14．d、e间断路
15． 220 并联 短路 过大 热
16．进户零线断了
17． 短路 正常 不会
19．（1）计算一下通过的电流，总电流小于家里供电线路和电能表所允许的最大值，而且大功率用电器不宜同时使用
（2）短路造成电流过大，保险丝放出的热量多，熔断保险丝
