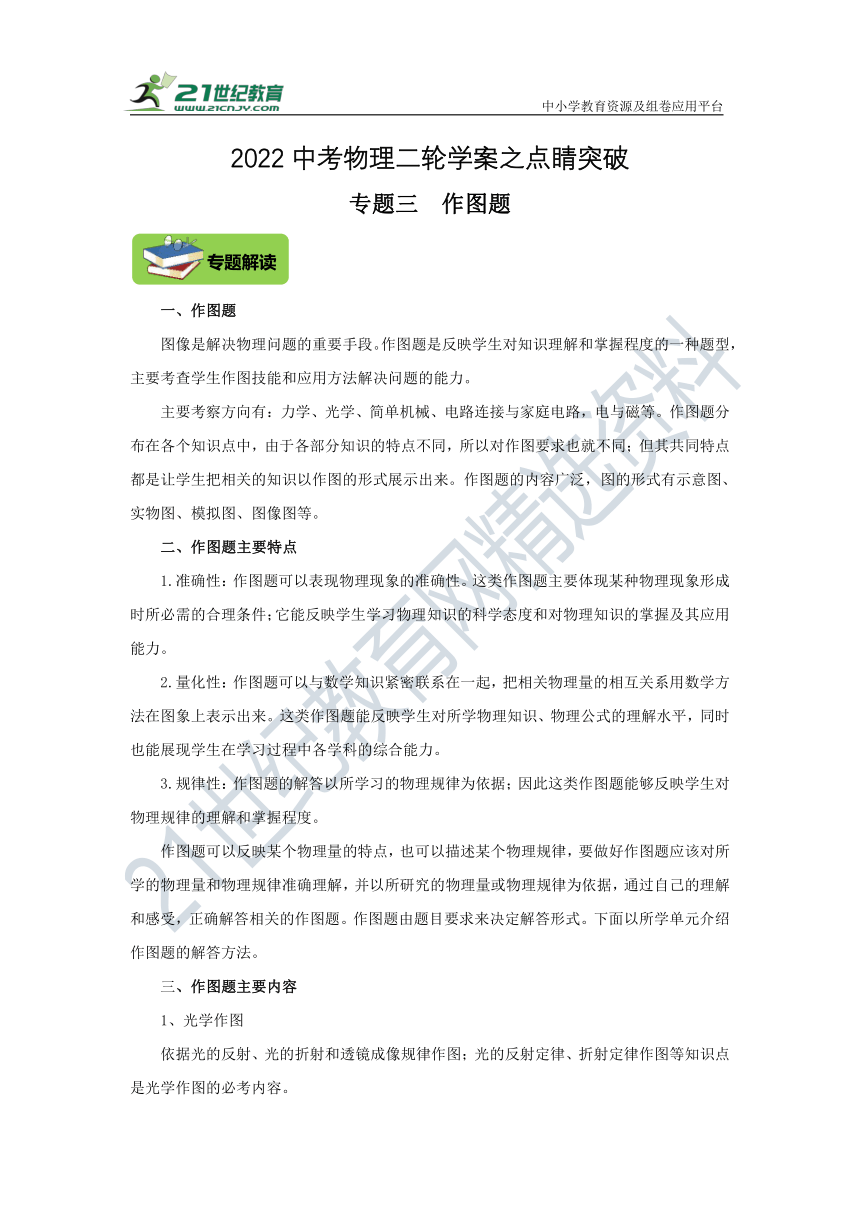

2022中考物理二轮学案之点睛突破
专题三 作图题
一、作图题
图像是解决物理问题的重要手段。作图题是反映学生对知识理解和掌握程度的一种题型，主要考查学生作图技能和应用方法解决问题的能力。
主要考察方向有：力学、光学、简单机械、电路连接与家庭电路，电与磁等。作图题分布在各个知识点中，由于各部分知识的特点不同，所以对作图要求也就不同；但其共同特点都是让学生把相关的知识以作图的形式展示出来。作图题的内容广泛，图的形式有示意图、实物图、模拟图、图像图等。
二、作图题主要特点
1.准确性：作图题可以表现物理现象的准确性。这类作图题主要体现某种物理现象形成时所必需的合理条件；它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力。
2.量化性：作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来。这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力。
3.规律性：作图题的解答以所学习的物理规律为依据；因此这类作图题能够反映学生对物理规律的理解和掌握程度。
作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题。作图题由题目要求来决定解答形式。下面以所学单元介绍作图题的解答方法。
三、作图题主要内容
1、光学作图
依据光的反射、光的折射和透镜成像规律作图；光的反射定律、折射定律作图等知识点是光学作图的必考内容。

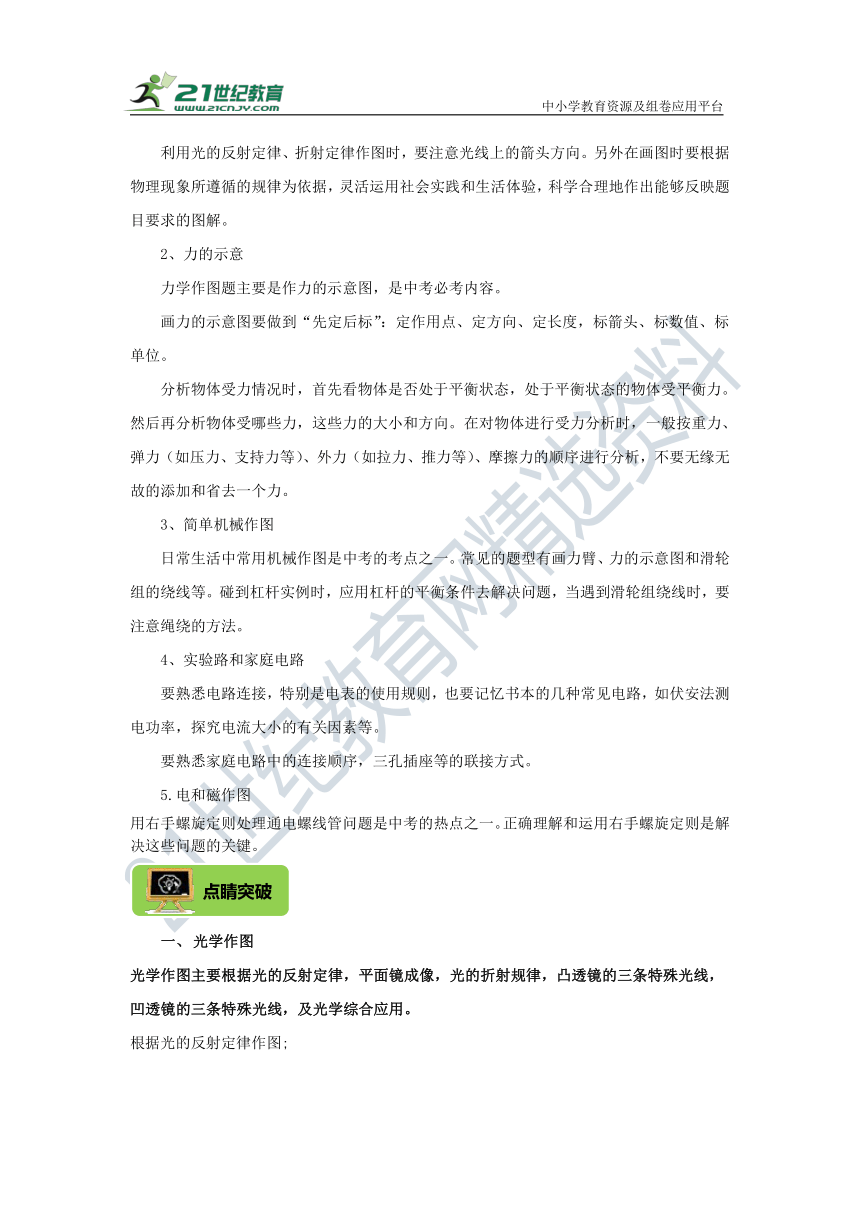

利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解。
2、力的示意
力学作图题主要是作力的示意图，是中考必考内容。
画力的示意图要做到“先定后标”：定作用点、定方向、定长度，标箭头、标数值、标单位。
分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力。然后再分析物体受哪些力，这些力的大小和方向。在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故的添加和省去一个力。
3、简单机械作图
日常生活中常用机械作图是中考的考点之一。常见的题型有画力臂、力的示意图和滑轮组的绕线等。碰到杠杆实例时，应用杠杆的平衡条件去解决问题，当遇到滑轮组绕线时，要注意绳绕的方法。
4、实验路和家庭电路
要熟悉电路连接，特别是电表的使用规则，也要记忆书本的几种常见电路，如伏安法测电功率，探究电流大小的有关因素等。
要熟悉家庭电路中的连接顺序，三孔插座等的联接方式。
5.电和磁作图
用右手螺旋定则处理通电螺线管问题是中考的热点之一。正确理解和运用右手螺旋定则是解决这些问题的关键。
光学作图
光学作图主要根据光的反射定律，平面镜成像，光的折射规律，凸透镜的三条特殊光线，凹透镜的三条特殊光线，及光学综合应用。
根据光的反射定律作图;

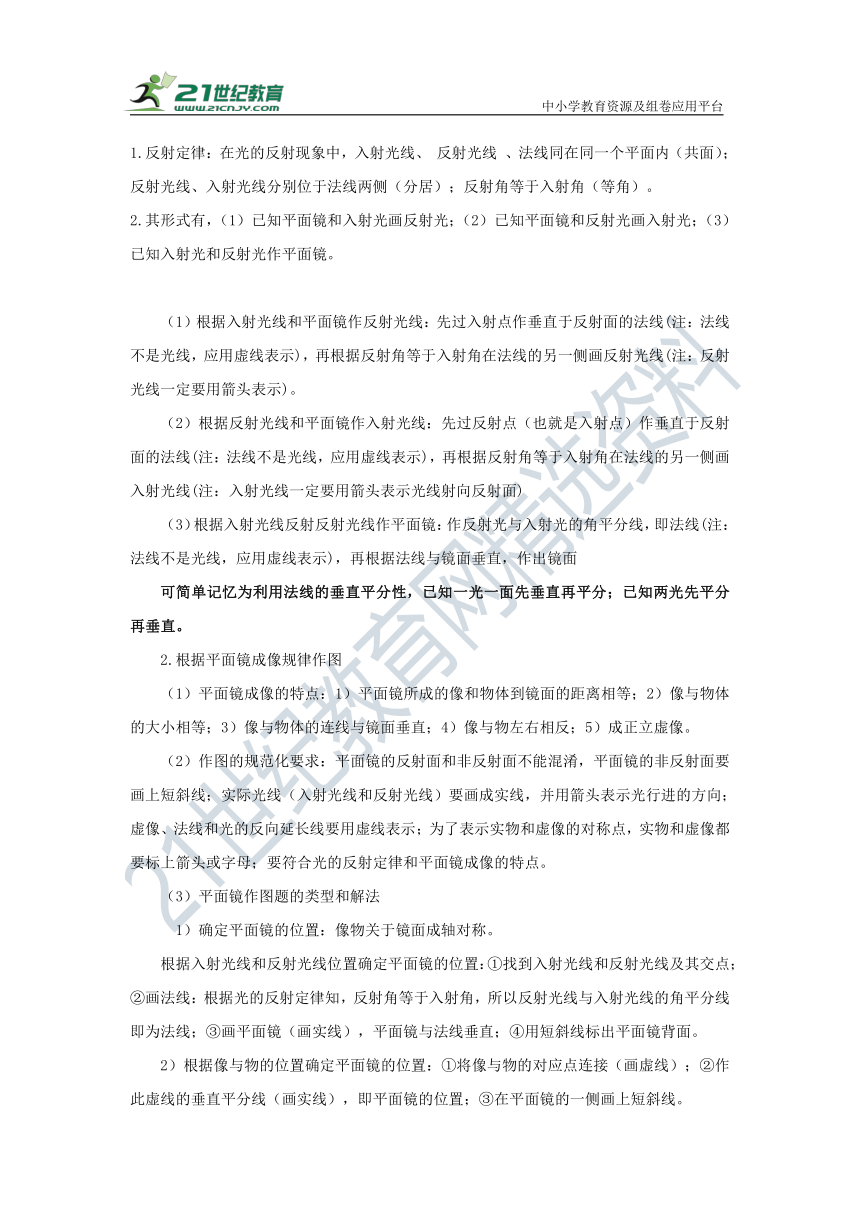

1.反射定律：在光的反射现象中，入射光线、 反射光线 、法线同在同一个平面内（共面）；反射光线、入射光线分别位于法线两侧（分居）；反射角等于入射角（等角）。
2.其形式有，（1）已知平面镜和入射光画反射光；（2）已知平面镜和反射光画入射光；（3）已知入射光和反射光作平面镜。
（1）根据入射光线和平面镜作反射光线：先过入射点作垂直于反射面的法线(注：法线不是光线，应用虚线表示)，再根据反射角等于入射角在法线的另一侧画反射光线(注：反射光线一定要用箭头表示)。
（2）根据反射光线和平面镜作入射光线：先过反射点（也就是入射点）作垂直于反射面的法线(注：法线不是光线，应用虚线表示)，再根据反射角等于入射角在法线的另一侧画入射光线(注：入射光线一定要用箭头表示光线射向反射面)
（3）根据入射光线反射反射光线作平面镜：作反射光与入射光的角平分线，即法线(注：法线不是光线，应用虚线表示)，再根据法线与镜面垂直，作出镜面
可简单记忆为利用法线的垂直平分性，已知一光一面先垂直再平分；已知两光先平分再垂直。
2.根据平面镜成像规律作图
（1）平面镜成像的特点：1）平面镜所成的像和物体到镜面的距离相等；2）像与物体的大小相等；3）像与物体的连线与镜面垂直；4）像与物左右相反；5）成正立虚像。
（2）作图的规范化要求：平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线；实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向；虚像、法线和光的反向延长线要用虚线表示；为了表示实物和虚像的对称点，实物和虚像都要标上箭头或字母；要符合光的反射定律和平面镜成像的特点。
（3）平面镜作图题的类型和解法
1）确定平面镜的位置：像物关于镜面成轴对称。
根据入射光线和反射光线位置确定平面镜的位置：①找到入射光线和反射光线及其交点；②画法线：根据光的反射定律知，反射角等于入射角，所以反射光线与入射光线的角平分线即为法线；③画平面镜（画实线），平面镜与法线垂直；④用短斜线标出平面镜背面。
2）根据像与物的位置确定平面镜的位置：①将像与物的对应点连接（画虚线）；②作此虚线的垂直平分线（画实线），即平面镜的位置；③在平面镜的一侧画上短斜线。

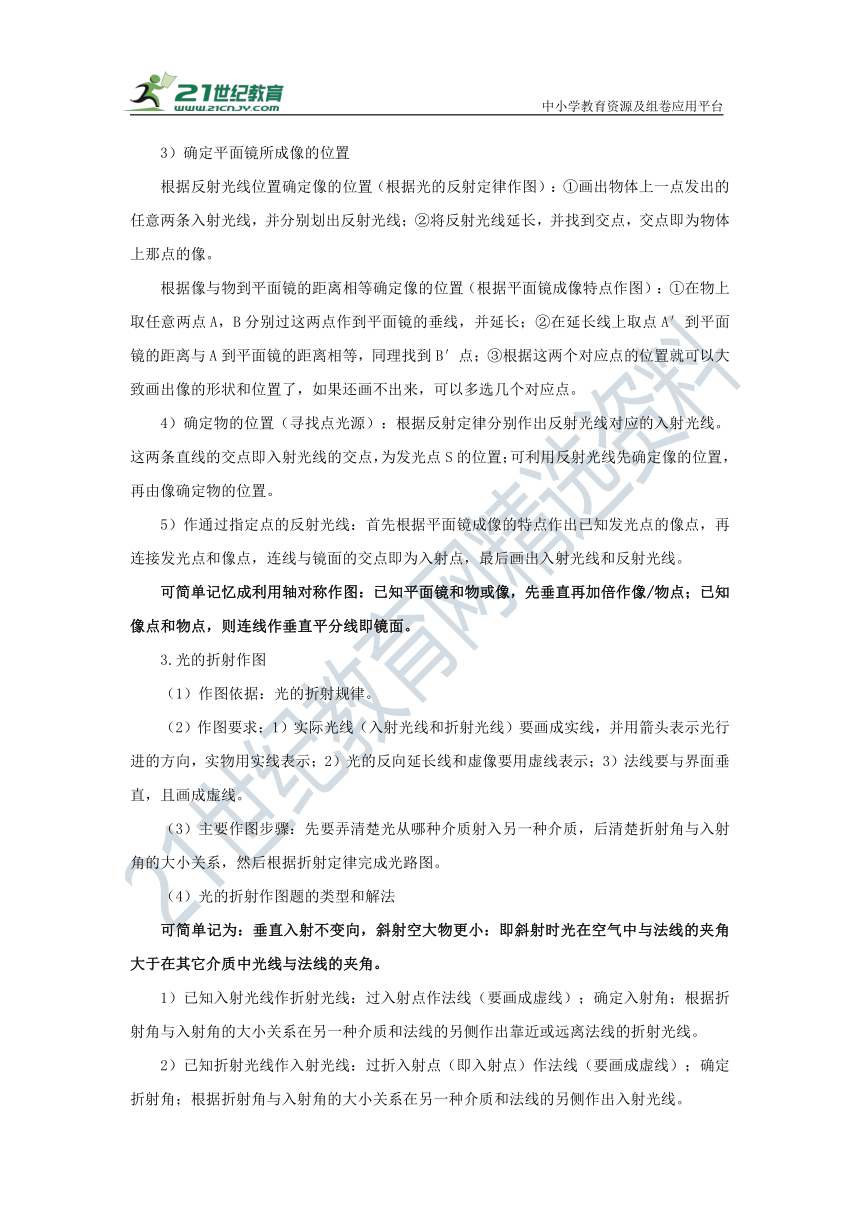

3）确定平面镜所成像的位置
根据反射光线位置确定像的位置（根据光的反射定律作图）：①画出物体上一点发出的任意两条入射光线，并分别划出反射光线；②将反射光线延长，并找到交点，交点即为物体上那点的像。
根据像与物到平面镜的距离相等确定像的位置（根据平面镜成像特点作图）：①在物上取任意两点A，B分别过这两点作到平面镜的垂线，并延长；②在延长线上取点A′到平面镜的距离与A到平面镜的距离相等，同理找到B′点；③根据这两个对应点的位置就可以大致画出像的形状和位置了，如果还画不出来，可以多选几个对应点。
4）确定物的位置（寻找点光源）：根据反射定律分别作出反射光线对应的入射光线。这两条直线的交点即入射光线的交点，为发光点S的位置；可利用反射光线先确定像的位置，再由像确定物的位置。
5）作通过指定点的反射光线：首先根据平面镜成像的特点作出已知发光点的像点，再连接发光点和像点，连线与镜面的交点即为入射点，最后画出入射光线和反射光线。
可简单记忆成利用轴对称作图：已知平面镜和物或像，先垂直再加倍作像/物点；已知像点和物点，则连线作垂直平分线即镜面。
3.光的折射作图
（1）作图依据：光的折射规律。
（2）作图要求：1）实际光线（入射光线和折射光线）要画成实线，并用箭头表示光行进的方向，实物用实线表示；2）光的反向延长线和虚像要用虚线表示；3）法线要与界面垂直，且画成虚线。
（3）主要作图步骤：先要弄清楚光从哪种介质射入另一种介质，后清楚折射角与入射角的大小关系，然后根据折射定律完成光路图。
（4）光的折射作图题的类型和解法
可简单记为：垂直入射不变向，斜射空大物更小：即斜射时光在空气中与法线的夹角大于在其它介质中光线与法线的夹角。
1）已知入射光线作折射光线：过入射点作法线（要画成虚线）；确定入射角；根据折射角与入射角的大小关系在另一种介质和法线的另侧作出靠近或远离法线的折射光线。
2）已知折射光线作入射光线：过折入射点（即入射点）作法线（要画成虚线）；确定折射角；根据折射角与入射角的大小关系在另一种介质和法线的另侧作出入射光线。

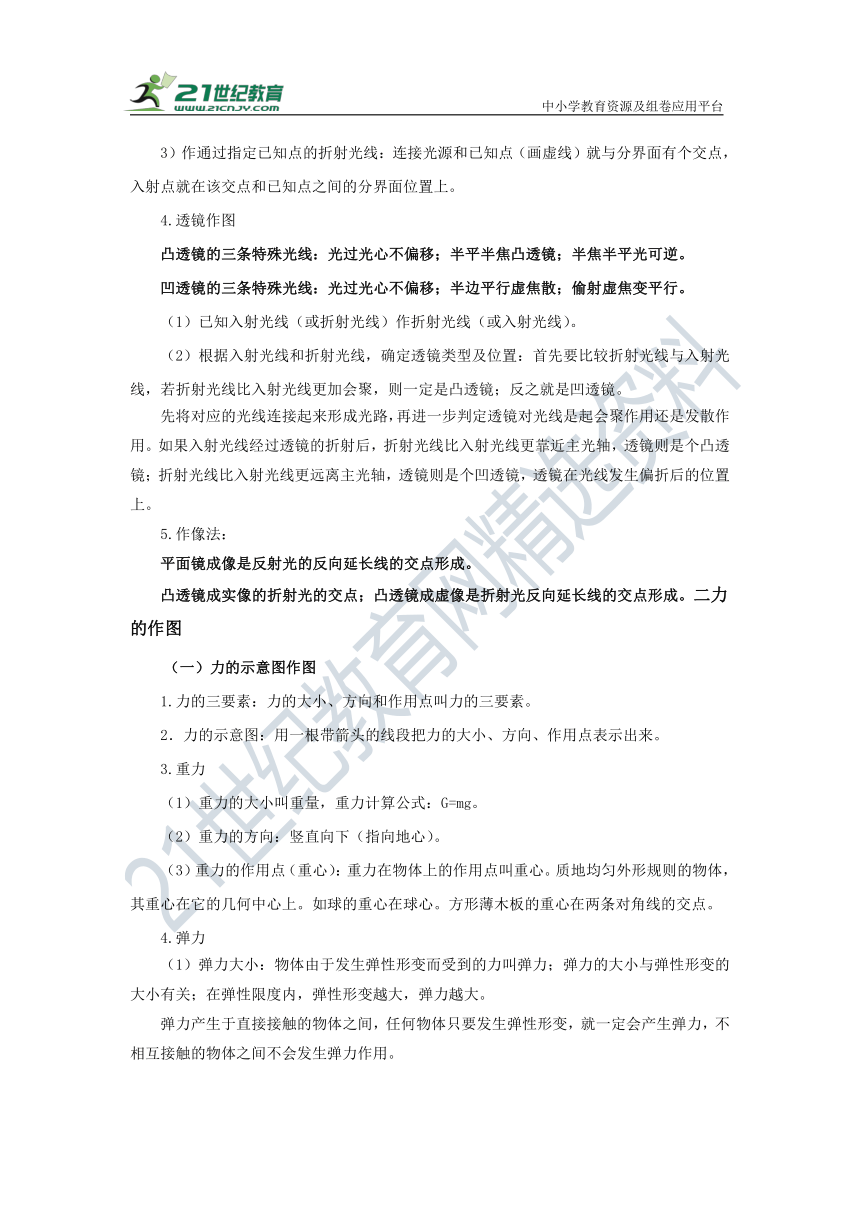

3）作通过指定已知点的折射光线：连接光源和已知点（画虚线）就与分界面有个交点，入射点就在该交点和已知点之间的分界面位置上。
4.透镜作图
凸透镜的三条特殊光线：光过光心不偏移；半平半焦凸透镜；半焦半平光可逆。
凹透镜的三条特殊光线：光过光心不偏移；半边平行虚焦散；偷射虚焦变平行。
（1）已知入射光线（或折射光线）作折射光线（或入射光线）。
（2）根据入射光线和折射光线，确定透镜类型及位置：首先要比较折射光线与入射光线，若折射光线比入射光线更加会聚，则一定是凸透镜；反之就是凹透镜。
先将对应的光线连接起来形成光路，再进一步判定透镜对光线是起会聚作用还是发散作用。如果入射光线经过透镜的折射后，折射光线比入射光线更靠近主光轴，透镜则是个凸透镜；折射光线比入射光线更远离主光轴，透镜则是个凹透镜，透镜在光线发生偏折后的位置上。
5.作像法：
平面镜成像是反射光的反向延长线的交点形成。
凸透镜成实像的折射光的交点；凸透镜成虚像是折射光反向延长线的交点形成。二力的作图
（一）力的示意图作图
1.力的三要素：力的大小、方向和作用点叫力的三要素。
2．力的示意图：用一根带箭头的线段把力的大小、方向、作用点表示出来。
3.重力
（1）重力的大小叫重量，重力计算公式：G=mg。
（2）重力的方向：竖直向下（指向地心）。
（3）重力的作用点（重心）：重力在物体上的作用点叫重心。质地均匀外形规则的物体，其重心在它的几何中心上。如球的重心在球心。方形薄木板的重心在两条对角线的交点。
4.弹力
（1）弹力大小：物体由于发生弹性形变而受到的力叫弹力；弹力的大小与弹性形变的大小有关；在弹性限度内，弹性形变越大，弹力越大。
弹力产生于直接接触的物体之间，任何物体只要发生弹性形变，就一定会产生弹力，不相互接触的物体之间不会发生弹力作用。
（2）弹力方向：弹力通常分为两类，一类是拉力（如橡皮筋、弹簧等），另一类是压力和支持力（如桌面对书本的支持力和书本对桌面的压力）。
物体受到的拉力方向与物体伸长方向相反；物体受到的压力方向垂直于两物体的接触表面并指向施力物体；物体受到的支持力方向垂直于两物体接触表面并指向施力物体。
（3）弹力作用点：弹力作用点画在物体的重心。
5.摩擦力
（1）摩擦力大小：滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。接触面粗糙程度相同时，压力越大滑动摩擦力越大；压力相同时，接触面越粗糙滑动摩擦力越大。
（2）摩擦力方向：摩擦力的方向与物体相对运动的方向相反；摩擦力有时起阻力作用，有时起动力作用。
（3）摩擦力作用点：摩擦力作用点一般画在两物体接触表面，也可以画在物体的重心。
6.在同一图上作多个力，作用点要画在重心上，同时注意力的大小，较大的力画的长一些。相同条件下，物体的重力大于滑动摩擦力，滑动摩擦力大于滚动摩擦力。
（二）作力的示意图有两类
1.指定画某个力或某几个力
2.画出物体所受的力：这一类力的过程中，首先要分析物体受几个力，尤其是静摩擦力是否受到是一个难点。这时我们可以用假设法，假设有摩擦，其运动状态是否会发生改变，若与题目所给运动状态不同则表明假设错误了；反之也可以假设没有摩擦加以判断。其次要判断力的方向。及力的大小，二力平衡则两力大小相等，加速过程动力大于阻力，减速过程阻力大于动力。
三、简单机械作图
一.杠杆五要素作图
（1）分析杠杆受力：杠杆在动力和阻力的共同作用下处于平衡状态，所以动力和阻力的作用效果“相反”，据此判断二力方向；另外，二力的作用点均在杠杆上。
（2）力臂作图步骤：找支点、画力线、点线引出垂线段。
（3）杠杆中最小力的作法：将支点和力的作用点相连为最长力臂，依据题干中给出的已知力方向，确定最小力方向，在最长力臂末端沿最小力方向垂直画出的力即为最小力。
杠杆作图记住力与力臂一定具有垂直性，力的方向要注意。
二.滑轮组设计绕线作图
（1）绳子段数n的计算方法：①距离关系确定：n＝Sh(S为绳端移动距离，h为重物移动距离)；②力关系确定：。
（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置，即若n为偶数，绳子从定滑轮绕起，若n为奇数，绳子从动滑轮绕起。
四、电路作图
（一）．实验电路
1.电流的方向：从电源正极出发，经过用电器流回负极。
2电流表与被测电路串联，电压表与被测电路并联，它们量程的选择取决于被测部份能达到的最大值，
3.滑动变阻器下接线柱的选择。利用口诀：一上对一下，下部最重要，靠近电阻小，远离电阻大。
（二）．家庭电路
三孔插座：左零右火上接地
开关先接火线串用电器
保险一根必在火线上
能摸到的地方接零线，火线隐藏为安全。大功率电器需接地。
五、电与磁
1.磁极间相互作用规律：同名磁极相互排斥、异名磁极相互吸引。
2.磁感线的特点：①磁体外部，从N极到S极；②磁感线是闭合的、连续的、不相交的曲线；③磁感线的疏密反映了磁场的强弱；④磁感线的方向与磁场的方向相同。
3.磁场的方向：与小磁针静止时N极的指向相同，S极所指方向与磁场方向相反。
4.安培定则的内容：用右手握住螺线管，四指指向电流方向，拇指指向就是通电螺线管的N极。他有三种考法，（1）已知绕法，磁极性画电源正负极；（2）已知绕法，电源正负极画磁极；（3）已知磁极、电源正负极画线圈绕法；关键是借助右拳来观察
考点一：光学作图
（一）光的反射
【典例1】（2021 荷泽）小明驾车通过小区道路转弯处时，通过转弯处的镜子M（可看作平面镜）看到了行人，他及时采取避让措施保证了行车安全。如图为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。
【答案】如图。
【解析】先根据像物对称做出B的像，再根据平面镜成像的原理，像是反射光的反向延长线所形成的做出反射光，最后画出入射光
【变式训练】1. （2021 广安）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
【变式训练】2. （2021 娄底）画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。
【变式训练】3. (2021 河南）如图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
（二）平面镜成像
【典例2】（2021 衡阳）舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′，C′标出A，C两位学生像的位置。
【答案】如图。
【解析】根据平面镜成像的特点像与物是对称的，所以只需要通过该点向平面镜做垂线，再延长加倍即可找出对应点
【变式训练】4. （2021 扬州）如图，作出物体AB在平面镜中的像。
【变式训练】5. （2021 郴州）如图所示，物体AB放置在平面镜MN前。请根据平面镜成像的特点画出物体AB在平面镜MN中所成的像，并保留作图痕迹。
【变式训练】6. (2021 昆明） 图中的A′B′是物体AB经过平面镜M后所成的像，请在图中画出该物体。
（三）光的折射
【典例3】（2021 潍坊）如图所示，一束光斜射入盛有水的容器中，在容器底形成光斑P1。保持光束和容器的位置不变，向容器中缓慢加水，光斑移到P2位置时，请在图中画出此时的折射光线及水面位置。
【答案】如图。
【解析】同于入射光不变，水面始终是水平的，故入射角不会变化，则折射角也不会变化，所以新的折射光与原折射光应当是平行的，故过P2作出原折射光的平行线，与入射光相交的点，沿此点水平画线即是新的水面。
【变式训练】7. （2021 吉林）如图所示，在图中画出光线AO从水中射入空气时折射光线的大致位置。
【变式训练】8.（2021 抚顺）如图所示，水池的侧壁上安装了一盏小射灯A，B点是它在水中像的位置，A发出的一束光经水面折射后在池底C点形成光斑。请画出水面的位置及在C点形成光班的大致光路。
【变式训练】9. （2021 苏州）画出图中光从水中射入空气中折射光线的大致方向，并标出折射角γ。
（四）透镜对光的作用
【典例4】（2021 泰安）请在图中将折射光线补画完整（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
【答案】如图。
【解析】平行于主光轴的光经凸透镜后会经过另一侧的焦点，经过焦点的光经凸透镜后在另一侧会平行射出。
【变式训练】10. （2021 连云港）如图所示，请画出这条光线经过凸透镜后的折射光线。
【变式训练】11. （2021 邵阳）请你将如图的光路补充完整。
【变式训练】12.. （2021 恩施）请在图中补画出穿过透镜的光线。
（五）光的综合
【典例5】（2021 营口）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求：
（1）画出点光源S；
（2）补充入射光线；
（3）画出反射光线经过凸透镜的折射光线。
【答案】如图。
【解析】先根据像物对称，从光源的像向镜面作出垂线，并加倍延长线上批到光源位置，B的像，再连接光源与入射点，画出入射光，入射光恰好经过凸透镜的焦点，则在另一侧将平行主光轴射出。
【变式训练】13. （2021 葫芦岛）如图甲是小明家的鱼缸，鱼缸左侧的玻璃上有一条鱼的像。图乙是其简化图，A为鱼缸中实际的鱼，B为小明眼睛的位置。请你在乙图中画出：
（1）鱼A在左侧玻璃中的像A′；
（2）小明在鱼缸前方看到水中鱼的大致光路图。
【变式训练】14. （2021 黔东）（2分）如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。
【变式训练】15. . (2021 泸州）19．（2分）如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。
（1）画出平面镜；
（2）作出反射光线经凹透镜折射后的光线。
考点二、力的示意
（一）指定受力型
【典例6】（2021 苏州））图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。
【答案】如图。
【解析】竖直方向到物体处于静止，所以所受重力和摩擦力是一对平衡力，画图时注意线段要画得一样长。
【变式训练】16.（2021 东营）如图所示，物体A放在斜面上处于静止状态，请在图中画出物体A对斜面的压力F的示意图。
【变式训练】17.（2021 营口）用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。
【变式训练】18.（2021 葫芦岛）攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景。图乙是这一时刻的简化图，请你以重心O为作用点，在图乙中画出：
（1）运动员所受的重力；
（2）峭壁对运动员的支持力；
（3）绳子对运动员的拉力。
（二）分析受力型（分析是否受力及力的方向与大小）
【典例7】（2021 大庆）如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。以球心为作用点，作出小球A所受力的示意图。
【答案】如图。
【解析】A球处于静止状态，重力和杆对球的作用力是二力平衡，因为重力竖直向下，故杆对球的力是竖直向上，此题易把杆对球的力画成沿杆方向。
【变式训练】19. （2021 衡阳）如图所示，一个小球停放在水平地面的墙角处，请画出小球的受力示意图
【变式训练】20.（2021 黔东）如图所示，重100N的货物A随小车B在拉力F的作用下一起向右做匀速直线运动，请在图中画出货物A所受力的示意图。
【变式训练】21.(2021 遂宁）质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受重力G和弹力F的示意图。
三、简单机械
【典例8】（2021 苏州）图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。
【答案】如图。
【解析】最小的动力对应着最长的力臂，而最长的力臂可将支点和最远的作用点直接相连。最后作出垂直于力臂的动力示意图。
【变式训练】22.(2021 福建）在图11中画出使用铡刀时动力F的力臂l。
【变式训练】23.(2021 云南）在图中，画出动力F的力臂L。
【变式训练】24.(2021 深圳）深圳地铁岗厦北综合交通枢纽工程工地上，一线施工人员正在紧张忙碌，进行架桥机钢梁吊装等施工作业。（g取10N/kg）
图2为图1中起重机的简图，请画出阻力F2的力臂l2
考点四、电路连接
（一）、实验电路连接
【典例9】（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
【答案】如图。
【解析】依据题意电铃应在干路上，两灯分别在两条支路上，并受支路开关控制。
【变式训练】25. （2021 安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
【变式训练】
26. （2021 连云港）在“测定额定电压为2.5V小灯泡电功率”的实验中，电源电压保持不变。
（1）请你用笔画线代替导线，将图1中的实物电路连接完整（导线不得交叉）。
【变式训练】27. (2021 杭州）小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（二）、家庭电路连接
【典例10】（2021 南京）如图中，将插座和控制插座的开关正确接入家庭电路中。
【答案】如图。
【解析】开关一端接在火线上，因为要控制三孔插座，所以另一端与插座串联，因为插座要求左零右火，因此开关另一端应与插座右孔相连，再把中间孔接地线，左边孔接零线。
【变式训练】28. （2021 苏州）图中已经正确连接好了部分电路，将其余部分连接完整。
【变式训练】29. （2021 泰州）如图所示，请用笔画线代替导线，正确连接家庭电路。
【变式训练】30.（2021 广安）小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
考点五、电和磁
【典例11】.(2021 乐山）如图所示，按小磁针的指向标出螺线管的“N”、“S”极和电源的“+”、“﹣”极。
【答案】如图。
【解析】根据小磁针指向可知电磁铁左边N，右边为S；再根据安培定则电流的方向可知，电源左边为负极，右边为正极。
【变式训练】31. (2021 遂宁）根据小磁针的南、北极指向，在图中括号内标出电源“+”或“﹣”极，并用箭头标出磁感线方向。
【变式训练】32. （2021 怀化）如图为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。
【变式训练】33. （2021 连云港）如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
1.(2021 武威）如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
2.（2021 贺州）如图所示，一束光线与镜面成30°角射向平面镜。请作出反射光线并标出反射角的度数。
3. (2021 攀枝花）如图是自行车尾灯的示意图，一条光线射尾灯，请画出该光线经尾灯反射的完整光路图。
4（2021 南京）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
5 （2021 泰州）如图所示，请根据平面镜成像特点作出物体AB在平面镜MN中所成的像A'B'。
6. （2021 绥化）请根据平面镜成像特点作出物体AB在平面镜MN中的像。（保留作图痕迹）
7. (2021 兰州）小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
8(2021 青海）如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点，请在图中画出光源S经凸透镜所成的像S'。
9 (2021 新疆）请在图中画出从光源S射向透镜的两束光的折射光路。
10. （2021 寒阳）请画出图中对应的折射光线。
11. （2021 贵港）请在图中画出光线经过凹透镜后的光路图（F为焦点）。
12（2021 达州）如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。
13. (2021 通辽）．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
14. (2021 南充）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
15.（2021 怀化）如图所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。
16. （2021 扬州）如图，作出静止在斜面上的木块所受重力和弹力的示意图。
17. （2021 无锡）如图中手沿水平方向拉弹簧一端，弹簧伸长。请在O点画出弹簧对手的拉力F的示意图。
18. （2021 邵阳）木块在水平向右的拉力F作用下做匀速直线运动，请在如图中画出木块在水平方向的受力示意图。
19.（2021 南京）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图。
20. (2021 攀枝花）如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
21. （2021 潍坊）在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力F气，请画出活塞所受其它力的示意图。
22. （2021 铜仁）请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。
23（2021 广安）如图所示是人走路的情形，可将人的脚视为一根杠杆。请在图中画出动力F的力臂L。
24. （2021 抚顺）如图甲所示为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆。其简化示意图如图乙所示，请在乙图中画出：
（1）花盆所受重力的示意图（O′为其重心）；
（2）杠杆平衡时作用在A点的最小动力F1及其力臂L1。
25. (2021 泸州）如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，L1为杠杆的动力臂，现杠杆处于水平位置平衡。
（1）作出杠杆动力F1的示意图；
（2）作出重物M对杠杆压力F2的示意图。
26. （2021 张家界）请你设计另一种最省力的绕线方式，并画于图乙中。
27.(2021 兰州）请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交义。
28. (2021 包头）物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻Rx的阻值，电路如图甲所示。已知电源电压为12V，R0＝20Ω，滑动变阻器规格为“100Ω 0.6A”。
请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向左移动连入电路中的阻值变小，导线不要交叉。
29. (2021 山西）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V。请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。（其他接法合理即可）
30. （2021 泰安）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
（二）家庭电路连接
31.（2021 怀化）请用笔画线代替导线，将如图中的三孔插座正确接入家庭电路中。
32. （2021 泰安） 请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
33. （2021 铜仁）如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。
34. (2021 云南）如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
35.（2021 营口）将如图所示的电磁铁的电路连接完整，要求：
（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）；
（2）在虚线框内画出电池符号；
（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）
36. （2021 葫芦岛）．（3分）如图所示，开关断开时，小磁针静止，a端指向北方，开关闭合时，小磁针顺时针旋转90°后静止。
（1）标出磁感线的方向；
（2）在括号内标出电源的正极或负极；
（3）标出电磁铁右端的极性。
37. （2021 荷泽）请在图中标出电磁铁的N极和图中这条磁感线的方向。
38. （2021 东营）如图所示，开关闭合的瞬间，位于螺线管右侧的小磁针发生顺时针旋转。请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
答案解析部分
【变式训练】
1. 【答案】如图。
【解析】过入射点向镜面垂直作法线 ；在法线的另一侧作出反射角等于入射角为60度。画出反射光
2. 【答案】如图。
【解析】此光进行了两次反射，分别作法线，反射角等于入射角，最后射出的光平行出入射光射出。
3. 【答案】如图。
【解析】连接像到人眼，因为像是反射光的反向延长线形成的，确定反射光，根据像物对称，从像向平面镜作垂线，截出像物到平面镜相等的距离，作出物的位置，画出入射光
4. 【答案】如图。
【解析】根据像物关于平面镜对称，从物体两点AB分别引垂线垂直于镜面，延长一倍距离找到两个像点，用虚线把像点连接起来。
5. 【答案】如图。
【解析】根据像物关于平面镜对称，从物体两点AB分别引垂线垂直于镜面，延长一倍距离找到两个像点，用虚线把像点连接起来。
6. 【答案】如图。
【解析】根据像物关于平面镜对称，从像两点AB分别引垂线垂直于镜面，延长一倍距离找到两个物点，用实线把物点连接起来。
7. 【答案】如图。
【解析】光从水中斜射入空气中，折射光在法线另一侧，远离法线。
8. 【答案】如图。
【解析】根据像物对称，AB的中点作垂线即为水面，光从空气中斜射入水里，折射光与入射光分居法线两侧，折射角小于入射角。
9. 【答案】如图。
【解析】光从水中斜射入空气中，折射光在法线另一侧，远离法线。
10. 【答案】如图。
【解析】平行主光轴的光，将经过凸透镜焦点射出；
11. 【答案】如图。
【解析】平行主光轴的光，将经过凸透镜焦点射出；经过光心的光不改变方向
12. 【答案】如图。
【解析】平行于凹透镜的主光轴，发散后的反向延长线经过凹透镜的焦点；
13. 【答案】如图。
【解析】根据像物关于平面镜对称，过A点向镜面作垂线，并延长一倍距离找到像点；光从水中斜射入空气中，在法线另一侧折射光远离法线。
14. 【答案】如图。
【解析】反射光的反向延长线形成像，根据像物关于平面镜对称，过像点向镜面作垂线，并延长一倍距离找到物点
15. 【答案】如图。
【解析】法线是反射光和入射光的角平分线，再根据法线与镜面垂直作出镜面，延长线经过凹透镜另一侧的焦点的光，过透镜后平行主光轴射出
16. 【答案】如图。
【解析】压力作用在斜面上，方向垂直表面向下。
17. 【答案】如图。
【解析】物体受到沿绳子的拉力，竖直向下的重力，及乙对甲向左的排斥力。
18. 【答案】如图。
【解析】人受到沿绳子的拉力，竖直向下的重力，及地面对人垂直向上的支持力
19. 【答案】如图。
【解析】该物体处于静止状态，受力地面对它向上的支持力和竖直向下的重力，它们是二力平衡。注意墙壁对小球没有作用力，若有，小球会滚动起来。
20. 【答案】如图。
【解析】物块受竖直向下重力和向上的支持力，它俩二力平衡；注意，此时A没有相对运动也没有相对运动的趋势，故没有受到B对A的摩擦力。
21. 【答案】如图。
【解析】小球受竖直向下的重力和弹簧对它向上的弹力，注意，小球正减速下落，说明此时弹力大于重力。
22. 【答案】如图。
【解析】力臂是支点到力的作用线的距离，它们相互垂直。
23. 【答案】如图。
【解析】力臂是支点到力的作用线的距离，它们相互垂直。
24. 【答案】如图。
【解析】力臂是支点到力的作用线的距离，它们相互垂直
25. 【答案】如图。
【解析】将两灯泡串联起来，电压表夹在L1两端即可。
26. 【答案】如图。
【解析】因为电源只有两个电源不超过3V，故选0—3V的量程接线。
27. 【答案】如图。
【解析】电流经电流表后要回到负极，电压表负接柱接灯泡另一侧测小灯泡两端的电压。
28. 【答案】如图。
【解析】开关接火线后串联灯泡接零线，三孔插座左零右火上接地。
29. 【答案】如图。
【解析】开关接火线后串联灯泡接零线，三孔插座左零右火上接地。
30. 【答案】如图。
【解析】开关接火线，灯泡螺旋侧壁接零线，三孔插座左零右火上接地。
31. 【答案】如图。
【解析】小磁针N极指左，说明螺线管右端为S极，那左端为N极；磁感线方向从N极出发指向S，画出磁感线箭头向右；再根据安培定则，判断电源右边为负极
32. 【答案】如图。
【解析】地磁的S极在地理的北极附近，磁感线从地磁N极出发，回到地磁S极，小磁针N极指向就是磁感线方向，故靠近地磁N极的为小磁针S极。
33. 【答案】如图。
【解析】根据安培定则，螺线左管端为S极，那右端为N极；磁感线从N极出发回到S极,画出磁感线方向。
过关检测
1. 【答案】如图。
【解析】根据像物对称，从A向平面镜作垂线，截出像物到平面镜相等的距离，作出像的位置，连接像到A，因为像是反射光的反向延长线形成的，确定反射光后，作出入射光。
2. 【答案】如图。
【解析】在法线的另一侧作出反射角等于入射角为60度。画出反射光。
3. 【答案】如图。
【解析】此光进行了两次反射，分别作法线，反射角等于入射角，最后射出的光平行出入射光射出。
4. 【答案】如图。
【解析】根据像物对称，从牙齿向平面镜作垂线，截出像物到平面镜相等的距离，作出像的位置，连接像到人眼，因为像是反射光的反向延长线形成的，确定反射光后，作出入射光。
5. 【答案】如图。
【解析】根据像物关于平面镜对称，从物体两点AB分别引垂线垂直于镜面，延长一倍距离找到两个像点，用虚线把像点连接起来。
6. 【答案】如图。
【解析】根据像物关于平面镜对称，从物体两点AB分别引垂线垂直于镜面，延长一倍距离找到两个像点，用虚线把像点连接起来。
7. 【答案】如图。
【解析】根据像物对称，从B向平面镜作垂线，截出像物到平面镜相等的距离，作出像的位置，连接像到眼睛，因为像是反射光的反向延长线形成的，确定反射光后，作出入射光。
8. 【答案】如图。
【解析】画出光源发出的三条光线中的两条，如图：平行主光轴的光，将经过凸透镜焦点射出；经过凸透镜焦点的光，将平行主光轴射出，或经过光心的光不改变方向，找到它们的交点，即像的位置。
9. 【答案】如图。
【解析】平行主光轴的光，将经过凸透镜焦点射出；经过凸透镜光心的光，不改变方向。
10. 【答案】如图。
【解析】经过凸透镜焦点的光，将平行主光轴射出
11. 【答案】如图。
【解析】平行于凹透镜的主光轴，发散后的反向延长线经过凹透镜的焦点；延长线经过凹透镜另一侧的焦点的主，过透镜后平行主光轴射出。
12. 【答案】如图。
【解析】作出法线垂直于镜面，在法线另一侧令反射角等于入射角，作出反射光，此光恰平行于凹透镜的主光轴，发散后的反向延长线经过凹透镜的焦点。
13. 【答案】如图。
【解析】平行于主光轴的光经过凸透镜过另一侧焦点成为水面的入射光，作出法线垂直于镜面，在法线另一侧令反射角等于入射角，作出反射光，令折射角小于入射角作出折射光。
14【答案】如图。
【解析】平行于主光轴的光经过凸透镜过另一侧焦点成为平面镜的入射光，作出法线垂直于镜面，令反射角等于入射角，作出反射光
.
15. 【答案】如图。
【解析】重力作用在重心上，方向竖直向下。
16. 【答案】如图。
【解析】物体受重力竖直向下，支持力垂直向上，沿斜面向上的摩擦力。
17. 【答案】如图。
【解析】注意此题是弹簧拉手的力，作用点在手上，方向与形变方向相反。
18. 【答案】如图。
【解析】木块在水平向右的拉力F作用下做匀速直线运动，所受拉力和阻力是一对平衡力。
19. 【答案】如图。
【解析】水平面上的物体A和B处于静止状态，A相对B没有相对运动也没有相对运动趋势，故不受摩擦力，A只受重力和支持力，它们是一对平衡力。
20. 【答案】如图。
【解析】前轮是靠摩擦力带动向前，故只能方向向后；而后轮是驱动轮，阻碍后轮的相对向后运动，故受摩擦力向前。
21. 【答案】如图。
【解析】这里要分析物体受力，最容易丢失的是外界大气对物体向下的压力。共计受四个力，如图所示
22. 【答案】如图。
【解析】由于惯性冲上粗糙斜面的物体受重力，竖直向下；支持力垂直斜面向上，摩擦力：沿斜面与运动方向相反。
23. 【答案】如图。
【解析】力臂是支点到力的作用线的距离，它们相互垂直。
24. 【答案】如图。
【解析】重力作用在重心上，方向竖直向下，最长的力臂应连接0A，最小的力与其垂直，方向朝下。
25. 【答案】如图。
【解析】压力是作用在杠杆上，方向垂直于杆，力和力臂相互垂直，但作用点也在杠杆上。
26. 【答案】如图。
【解析】人在高处拉绳子，所以可以从手开始由外向内绕绳，如图
27. 【答案】如图。
【解析】滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，下接线柱应当接右下端，电源只有两个电池，不超过3V,故电压表选0—3V量程。
28. 【答案】如图。
【解析】滑动变阻器的滑片向左移动阻值变小，下接线柱应当接左下端，故如图
29. 【答案】如图。
【解析】滑片向左移动连入电路中的阻值变小，下接线柱应当接左下端，故如图
30. 【答案】如图。
【解析】小磁针静止N极指左方，说明螺线管右端为S极，那左端为N极；再据安培定则，判断出电源右端为正极。滑片向右移动时，电磁铁的磁性减弱，说明电流变小，滑动变阻器阻值变大，下接线柱应当接左下端，故如图
31. 【答案】如图。
【解析】三孔插座左零右火上地线。
32. 【答案】如图。
【解析】开关接火线，再串联灯泡接零线。
33. 【答案】如图。
【解析】开关接火线，再分成两条支路。
34. 【答案】如图。
【解析】开关接火线，灯泡螺旋侧壁接零线。
35. 【答案】如图。
【解析】小磁针静止N极指右方，说明螺线管右端为N极，那左端为S极；再据安培定则，判断出电源上端为正极。滑片向右移动时，电磁铁的磁性才会变强，说明电流变大，滑动变阻器阻值变小，下接线柱应当接右下端，故如图
36. 【答案】如图。
【解析】开关断开时，小磁针静止，a端指向北方，开关闭合时，小磁针顺时针旋转90°后静止，说明螺线管右端为S极，那左端为N极；磁感线从N极出发回到S极,画出磁感线方向，再据安培定则，判断出电源右端为正极。
37. 【答案】如图。
【解析】根据安培定则，螺线左管端为S极，那右端为N极；磁感线从N极出发回到S极,画出磁感线方向。
38. 【答案】如图。
【解析】小磁针发生顺时针旋转，说明螺线管右端为S极，那左端为N极；再根据安培定则，判断电源左边为负极，右边为正极。

展开更多......

收起↑
