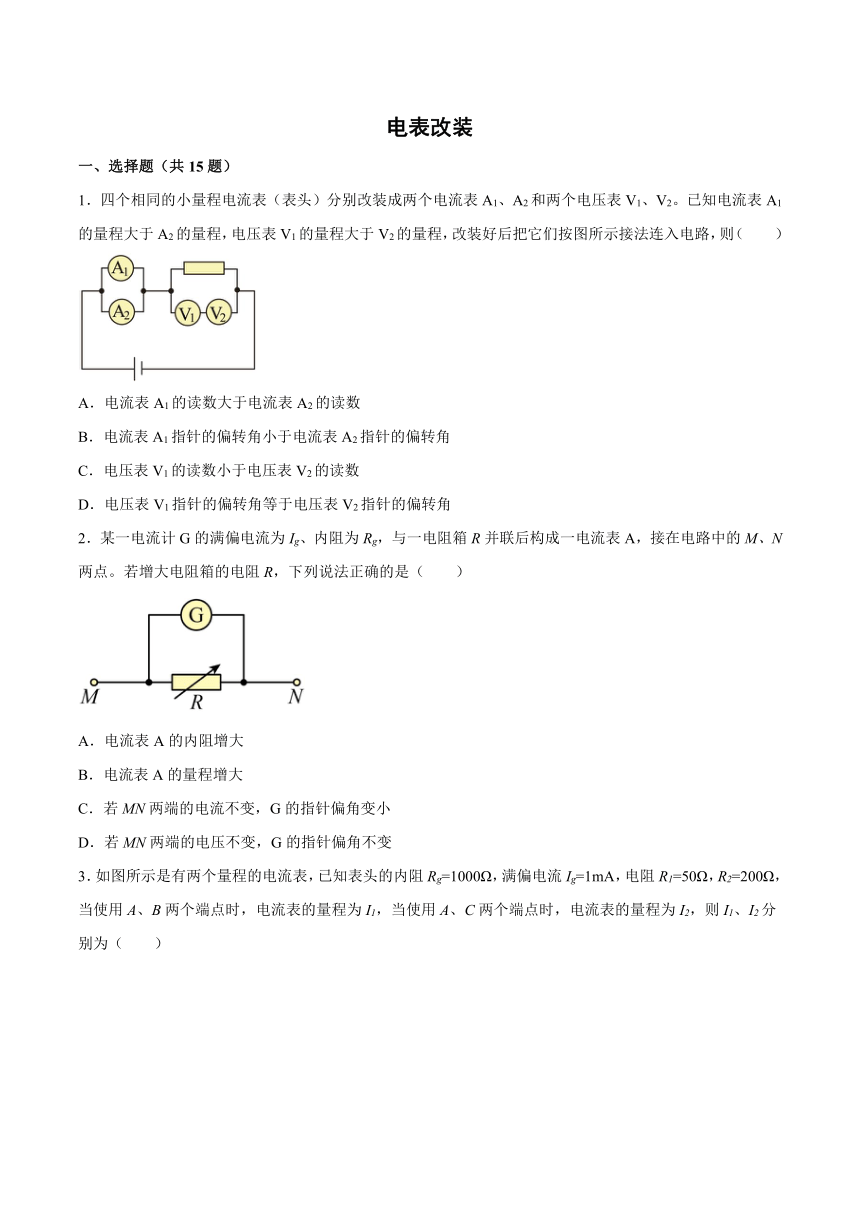

电表改装
一、选择题（共15题）
1．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图所示接法连入电路，则（　　）
A．电流表A1的读数大于电流表A2的读数
B．电流表A1指针的偏转角小于电流表A2指针的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1指针的偏转角等于电压表V2指针的偏转角
2．某一电流计G的满偏电流为Ig、内阻为Rg，与一电阻箱R并联后构成一电流表A，接在电路中的M、N两点。若增大电阻箱的电阻R，下列说法正确的是（　　）
A．电流表A的内阻增大
B．电流表A的量程增大
C．若MN两端的电流不变，G的指针偏角变小
D．若MN两端的电压不变，G的指针偏角不变
3．如图所示是有两个量程的电流表，已知表头的内阻Rg=1000Ω，满偏电流Ig=1mA，电阻R1=50Ω，R2=200Ω，当使用A、B两个端点时，电流表的量程为I1，当使用A、C两个端点时，电流表的量程为I2，则I1、I2分别为（　　）
A．I1=25mA B．I1=10mA C．I2=20mA D．I2=5mA
4．已知一只表头的量程为0～100mA，内阻Rg=100Ω。现将表头改装成电流、电压两用的电表，如图所示，已知R1=100 Ω，R2=1kΩ，则下列正确的说法的是（　　）
A．用两端时是电压表，最大测量值为110V B．用两端时是电压表，最大测量值为110V
C．用两端时是电流表，最大测量值为200mA D．用两端时是电流表，最大测量值为220mA
5．一内阻为60Ω，量程为0.2A的表头，要把它改装成一个量程为0.6A的电流表，需要给它（ ）
A．并联一个30Ω的电阻 B．并联一个20Ω的电阻
C．串联一个30Ω的电阻 D．串联一个20Ω的电阻
6．如图所示的电路，灵敏电流计G和一个电阻箱R并联，改装成一个大量程的电表，下列判断正确的是（　　）
A．改装成的是电流表，R越小量程越大 B．改装成的是电流表，R越大量程越大
C．改装成的是电压表，R越小量程越大 D．改装成的是电压表，R越大量程越大
7．在“描绘小灯泡的伏安特性曲线”实验中，实验器材如下：
A．待测小灯泡（2.5V，0.5A）；
B．双量程电压表（中间接线柱3V；右边接线柱15V）；
C．双量程电流表（中间接线柱0.6A；右边接线柱3A）；
D．滑动变阻器（，2A）；
E．电源（电动势约为3V，内阻未知）；

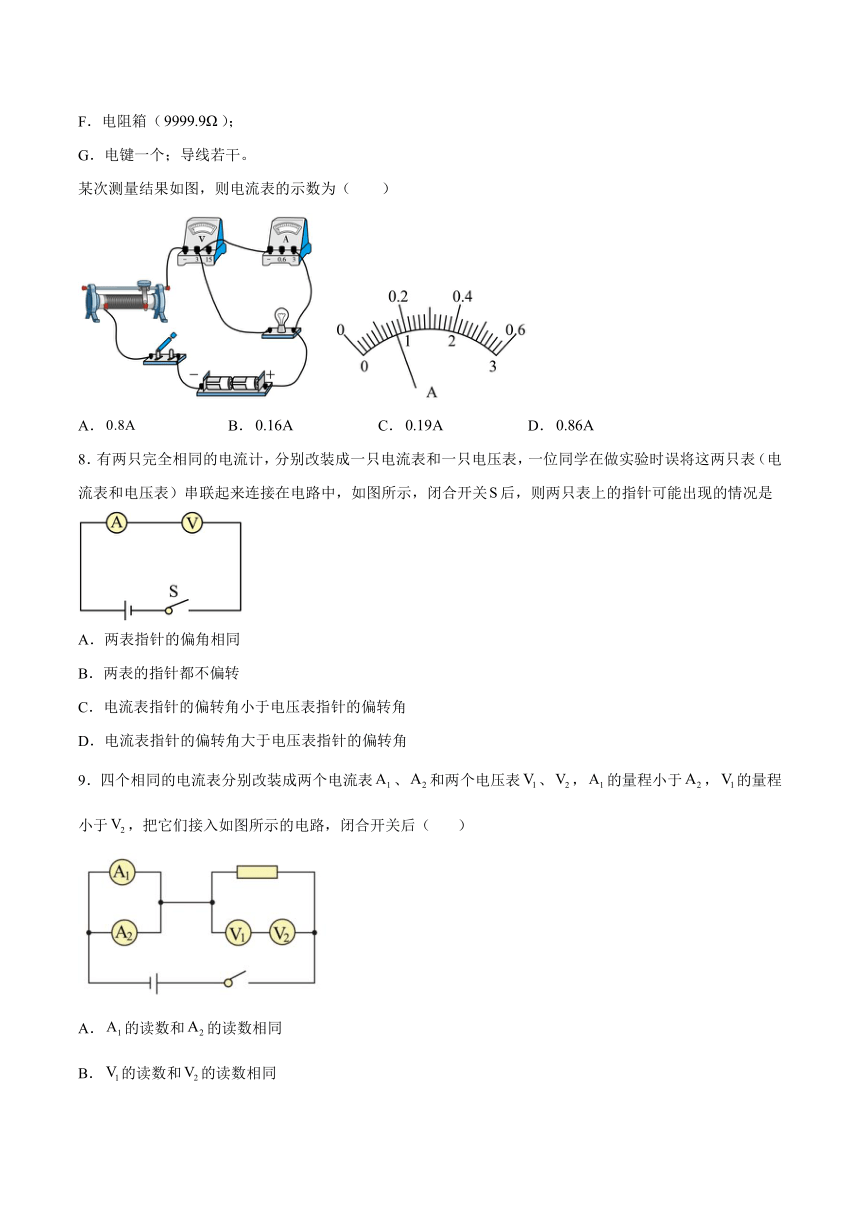

F．电阻箱（）；
G．电键一个；导线若干。
某次测量结果如图，则电流表的示数为（　　）
A． B． C． D．
8．有两只完全相同的电流计，分别改装成一只电流表和一只电压表，一位同学在做实验时误将这两只表（电流表和电压表）串联起来连接在电路中，如图所示，闭合开关后，则两只表上的指针可能出现的情况是
A．两表指针的偏角相同
B．两表的指针都不偏转
C．电流表指针的偏转角小于电压表指针的偏转角
D．电流表指针的偏转角大于电压表指针的偏转角
9．四个相同的电流表分别改装成两个电流表、和两个电压表、，的量程小于，的量程小于，把它们接入如图所示的电路，闭合开关后（ ）
A．的读数和的读数相同
B．的读数和的读数相同
C．指针偏转角度和指针偏转角相同
D．指针偏转角度比指针偏转角度大

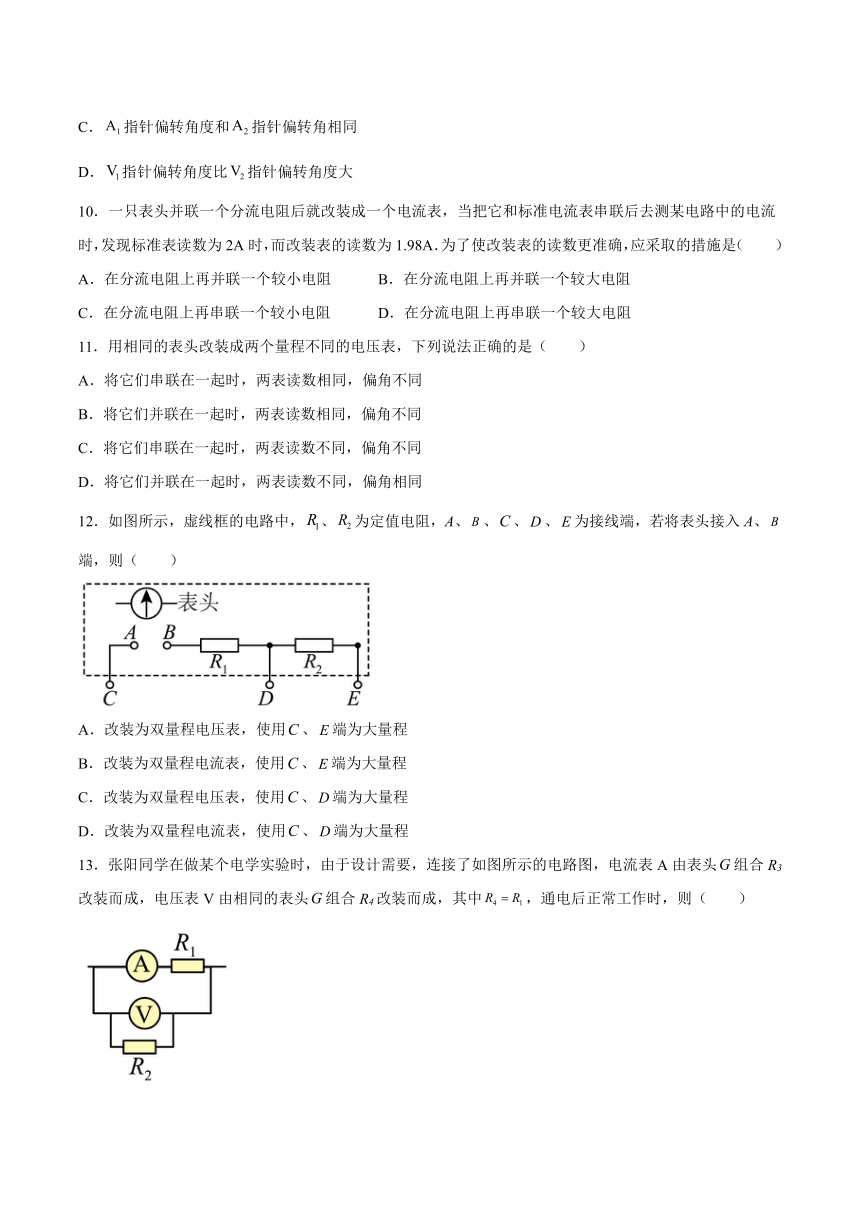

10．一只表头并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为2A时，而改装表的读数为1.98A．为了使改装表的读数更准确，应采取的措施是（　　）
A．在分流电阻上再并联一个较小电阻 B．在分流电阻上再并联一个较大电阻
C．在分流电阻上再串联一个较小电阻 D．在分流电阻上再串联一个较大电阻
11．用相同的表头改装成两个量程不同的电压表，下列说法正确的是（　　）
A．将它们串联在一起时，两表读数相同，偏角不同
B．将它们并联在一起时，两表读数相同，偏角不同
C．将它们串联在一起时，两表读数不同，偏角不同
D．将它们并联在一起时，两表读数不同，偏角相同
12．如图所示，虚线框的电路中，、为定值电阻，A、、、、为接线端，若将表头接入A、端，则（　　）
A．改装为双量程电压表，使用、端为大量程
B．改装为双量程电流表，使用、端为大量程
C．改装为双量程电压表，使用、端为大量程
D．改装为双量程电流表，使用、端为大量程
13．张阳同学在做某个电学实验时，由于设计需要，连接了如图所示的电路图，电流表A由表头组合R3改装而成，电压表V由相同的表头组合R4改装而成，其中，通电后正常工作时，则（　　）

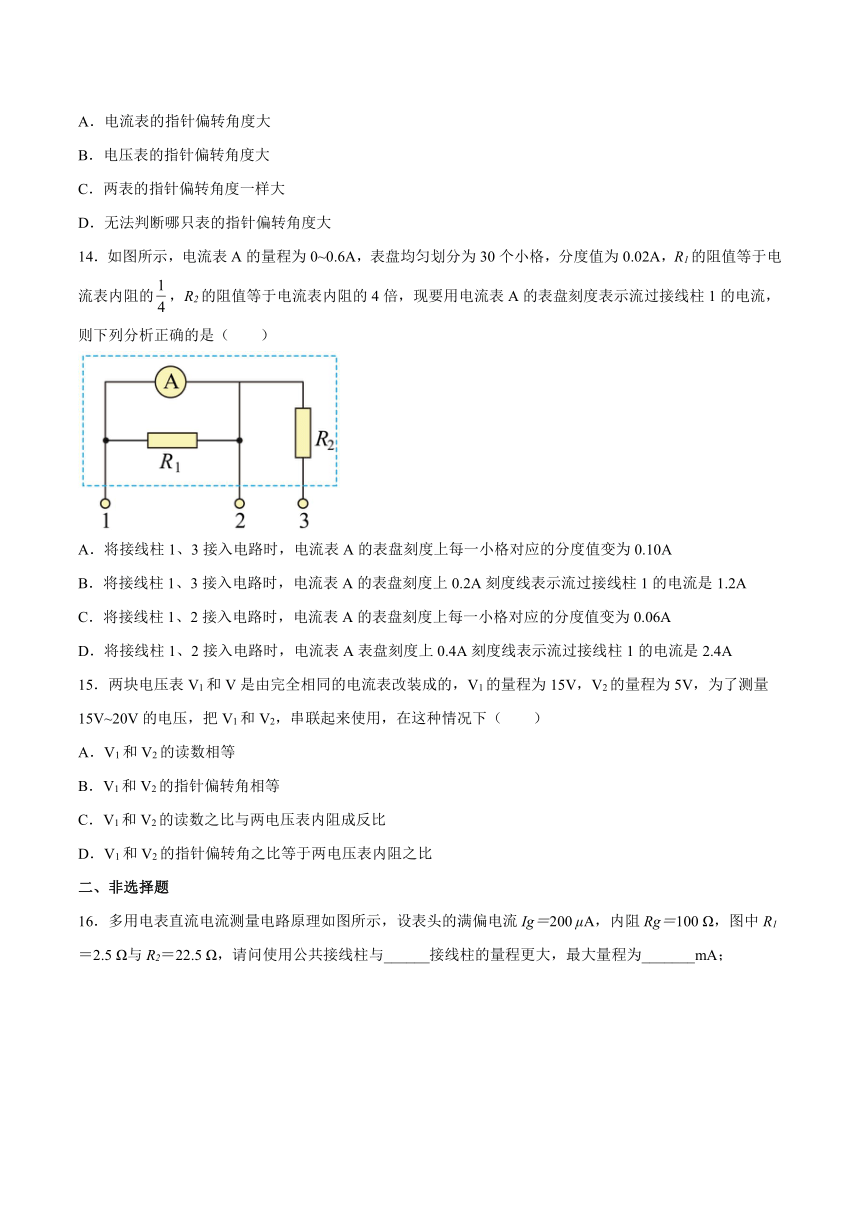

A．电流表的指针偏转角度大
B．电压表的指针偏转角度大
C．两表的指针偏转角度一样大
D．无法判断哪只表的指针偏转角度大
14．如图所示，电流表A的量程为0~0.6A，表盘均匀划分为30个小格，分度值为0.02A，R1的阻值等于电流表内阻的，R2的阻值等于电流表内阻的4倍，现要用电流表A的表盘刻度表示流过接线柱1的电流，则下列分析正确的是（　　）
A．将接线柱1、3接入电路时，电流表A的表盘刻度上每一小格对应的分度值变为0.10A
B．将接线柱1、3接入电路时，电流表A的表盘刻度上0.2A刻度线表示流过接线柱1的电流是1.2A
C．将接线柱1、2接入电路时，电流表A的表盘刻度上每一小格对应的分度值变为0.06A
D．将接线柱1、2接入电路时，电流表A表盘刻度上0.4A刻度线表示流过接线柱1的电流是2.4A
15．两块电压表V1和V是由完全相同的电流表改装成的，V1的量程为15V，V2的量程为5V，为了测量15V~20V的电压，把V1和V2，串联起来使用，在这种情况下（　　）
A．V1和V2的读数相等
B．V1和V2的指针偏转角相等
C．V1和V2的读数之比与两电压表内阻成反比
D．V1和V2的指针偏转角之比等于两电压表内阻之比
二、非选择题
16．多用电表直流电流测量电路原理如图所示，设表头的满偏电流Ig＝200 μA，内阻Rg＝100 Ω，图中R1＝2.5 Ω与R2＝22.5 Ω，请问使用公共接线柱与______接线柱的量程更大，最大量程为_______mA；
17．如图是双量程电压表的原理图，它有两个量程分别为3V和15V，则接a、b两端时量程应为______，已知表头内阻为10Ω，满偏电流为1mA，则______Ω。
18．双刀双掷开关常用于改变电流方向或电学元件的连接方式，某同学在实验室中自制了一块电流、电压两用电表，电路如图所示。S是双刀双掷开关（e、f之间绝缘），a、b、c、d、e、f为接线柱，双刀双掷开关的触刀掷向a、b时，e与a接通，f与b接通；触刀掷向c、d时e与c接通，f与d接通。灵敏电流表G的量程为0～0.1A、内阻为50Ω，电阻R1的阻值为100Ω，R2的阻值为10Ω。
（1）触刀掷向a、b时，此表用作___________，量程为___________；
（2）触刀掷向c、d时，此表用作___________，量程为___________；
19．一只电流计内电阻Rg=100Ω，满偏电流为Ig=1mA，要改装成一个量程为“3V”的电压表，需 _____________联（填串联或并联）一个阻值为___________ Ω 的电阻。
20．有一个电流表，内阻，满偏电流。
（1）要把它改装为量程为0～5V的电压表，请计算所用电学元件的电阻值；
（2）要把它改装为量程为0～0.6A的电流表，请计算所用电学元件的电阻值，改装后电流表的内阻是多大？（结果保留一位有效数字）
21．有一量程为1mA的小量程电流表，将它接入如图所示电路，图中R1=2800Ω，R2=0.2Ω，当开关K1、K2断开时，可将它改装成一个量程为3V的电压表。
（1）求该小量程电流表的内阻Rg；
（2）当K1、K2闭合时，又可将小量程电流表的量程扩大，求所改装成的电流表的量程。
22．有一块小量程电流表，满偏电流Ig=100mA，表头电阻Rg =30Ω，现要将它改装成量程为0.6A和3A的两个量程的电流表。某同学设计了如图的改装电路，试求：图中，R1和R2各为多少？
23．有一个表头G，满偏电流，内阻，将它改装成1A和10A两种量程的电流表和一个量程的电压表，如图所示。求：
（1）R1、R2的阻值；
（2）若，则改装成的电压表量程。
试卷第1页，共3页
参考答案：
1．AD
【详解】
AB．表头并联电阻后可改装成电流表。对于电流表A1和A2，两个表头并联，电压相同，故流过两个表头的电流相同，则电流表A1的指针偏转角等于电流表A2的指针偏转角，而电流表A1的量程大于A2的量程，则电流表A1的读数大于电流表A2的读数，故A正确，B错误；
CD．表头串联电阻后可改装成电压表。对于电压表V1和V2，两个表头串联，故流过两个表头的电流相同，则电压表V1的指针偏转角等于电压表V2的指针偏转角，而电压表V1的量程大于V2的量程，则电压表V1的读数大于电压表V2的读数，故C错误，D正确。
故选AD。
2．AD
【详解】
A．根据电流表的改装原理可知电流表A的内阻为
则电阻R越大，电流表的内阻RA越大，A正确；
B．当电流计G的满偏电流为Ig时，电阻箱的电阻R越大，流过电阻箱的电流越小，电流表的量程越小，B错误；
C．若MN两端的电流不变，电阻箱的电阻R越大，R上分流越小，G的指针偏角越大，C错误；
D．若MN两端的电压不变，电流计G的电流不变，G的指针偏角不变，D正确。
故选AD。
3．AD
【详解】
根据电表改装原理可知
故选AD。
4．C
【详解】
由题给电路图可知，用两端时，表头与并联，是电流表，最大测量值为
由题给电路图可知，用两端时，表头与并联后再与串联，是电压表，最大测量值为
ABD错误，C正确。
故选C。
5．A
【详解】
改装成电流表要并联分流，并联阻值为
故选A。
6．A
【详解】
AB．改装成了电流表，R越小分流能力越强，电流表量程越大，R越大分流能力越弱，电流表量程越小，故A正确，B错误；
CD．把电流计改装成电压表应给电流计串联一个分压电阻，串联电阻越大，电压表量程越大，由图示电路图可知，电流计与电阻R并联，改装成的是电流表，故CD错误。
故选A。
7．B
【详解】
由题中实物图可知，电流表所接量程为，则电流表的最小刻度为，则由图可知，电流表的读数为，故ACD错误B正确。
故选B。
8．C
【详解】
根据串并联电路电流、电压关系可知，电流表由电流计与电阻并联后形成，电压表由电流计与电阻串联后形成，示意图如图所示
两只完全相同的电流计指针的偏转大小取决于流过电流计的电流大小，电流越大，指针偏转的角度越大。由图易知流过的电流小于的电流，因此，电流表指针的偏转角小于电压表指针的偏转角，C正确，ABD错误。
故选C。
9．C
【详解】
AC. 设改装前四个电流表的满偏电流为，内阻为。改装成电流表时需要并联电阻，其量程为
由上式可知电流表量程越小越大，所以的内阻大于的内阻。根据并联分流规律可知通过的电流小于通过的电流，所以的读数小于的读数，又因为原始表头为并联关系，所以表头两端电压相等，通过两表头的电流相等，即指针偏转角度和指针偏转角相同，A错误，C正确；
BD. 改装成电压表时需要串联电阻，其量程为
由上式可知电压表量程越小越小，所以的内阻小于的内阻，根据串联分压规律可知两端电压小于两端电压，所以的读数小于的读数，又因为原始表头为串联关系，所以通过两表头的电流相等，即指针偏转角度和指针偏转角度相同，BD错误。
故选C。
10．C
【详解】
因改装后的电表读数比标准表偏小，说明分流电阻的阻值偏小，故应该在原分流电阻上再串联一个较小的电阻。
故选C。
11．B
【详解】
AC．将它们串联在一起时，因为两电表串联的电阻值不同，两电表分得的电压不同，可电流相同，所以两表读数不相同，偏角相同，AC错误；
BD．将它们并联在一起时，两表所测的电压值相同，所以两表读数相同，因两表的量程不同，偏角不同，B正确，D错误。
故选B。
12．A
【详解】
表头与电阻串联，则改装为电压表。根据
串联的阻值越大，改装的电压表量程越大，故使用、端为大量程。
故选A。
13．B
【详解】
根据电表改装可得等效电路图如下图所示
根据电路的串并联关系可知
又因为
表头两端的电压
表头两端的电压
可知表头两端的电压与表头两端的电压的大小关系为
可知的示数大于的示数，即电压表的偏转角度大于电流表的偏转角度，B正确。
故选B。
14．A
【详解】
AB．将接线柱1、3接入电路时，R1与电流表A并联，当电流表满偏时，通过R1的电流是A的4倍，则总电流为电流表A满偏电流的5倍，所以流过接线柱1的电流是A的5倍，电流表A的表盘刻度上每一小格对应的分度值是原来的5倍，变为0.10A；电流表A的表盘刻度上0.2A刻度线表示流过接线柱1的电流是1.0A，故A正确，B错误；
CD．将接线柱1、2接入电路时，R1与电流表A并联，当电流表满偏时，通过R1的电流是A的4倍，则总电流为电流表A满偏电流的5倍，所以流过接线柱1的电流是A的5倍，电流表A的表盘刻度上每一小格对应的分度值是原来的5倍，变为0.10A；电流表A表盘刻度上0.4A刻度线表示流过接线柱1的电流是2.0A，故C、D错误。
故选A。
15．B
【详解】
电压表是由相同的电流表与定值电阻串联改装而成，则两表串联后，通过每个电流表的电流相同，指针偏转角度相同，但两电压表的总内阻不同，则两表的示数不同，其示数之比为两表的内阻之比。
A ．两表的示数与内阻成正比，而两表量程不同，内阻不同，则示数不同，故A错误；
BD．因是串联关系，电流大小一样，则指针偏转角度相同，故B正确，D错误；
C．因是串联关系，分压之比为内阻之比，即V1和V2的读数之比与两电压表内阻成正比，故C错误。
故选B。
16． 1 10
【详解】
当接公共接线柱与接线柱1时，电流计的分流电阻只有R1，则分流较大，则量程较大；
根据
解得
I=10mA
17． 3V 12000
【详解】
改装后电压表的量程为，故串联的电阻越大，量程越大，故接a，b时，为灵敏电流计与R1串联，量程为3V；
接a，c时，为灵敏电流计与R1和R2串联，量程为15V，由题可知，Ubc=12V，则
18． 电压表 0～15V 电流表 0～0.6A
【详解】
（1）触刀掷向a、b时，电流计与R1串联，则此表用作电压表，量程为
（2）触刀掷向c、d时，电流计与R2并联，则此表用作电流表，量程为
19． 串联 2900
【详解】
将电流表改装成电压表需串联一个较大的电阻，串联的阻值为
20．（1）；（2），
【详解】
（1）要把它改装为量程为0～5V的电压表，需要串联一个电阻，其阻值为
（2）要把它改装为量程为0～0.6A的电流表，需要并联一个电阻，其阻值为
改装后电流表的内阻是
21．（1）200Ω；（2）1.001A
【详解】
（1）当开关K1、K2断开时，可将它改装成一个量程为3V的电压表。则
解得该小量程电流表的内阻
Rg=200Ω
（2）当K1、K2闭合时，所改装成的电流表的量程
22．，
【详解】
改装成和扩大的倍数分别为
所以
联列解得
，
23．（1），；（2）
【详解】
(1)当公共端与1A端接入电路时，量程，此时电阻和串联，再与表头内阻并联．由并联电路中的电流分配关系可得
代入、I1、的值解得
当公共端与10A端接入电路时，量程，此时电阻R1与表头串联后再与并联．由并联电路的特点可知
代入、I2、的值解得
联立解得
(2)将表头与R1、R2视为整体，总电阻为
则改装后电压表量程为
解得
