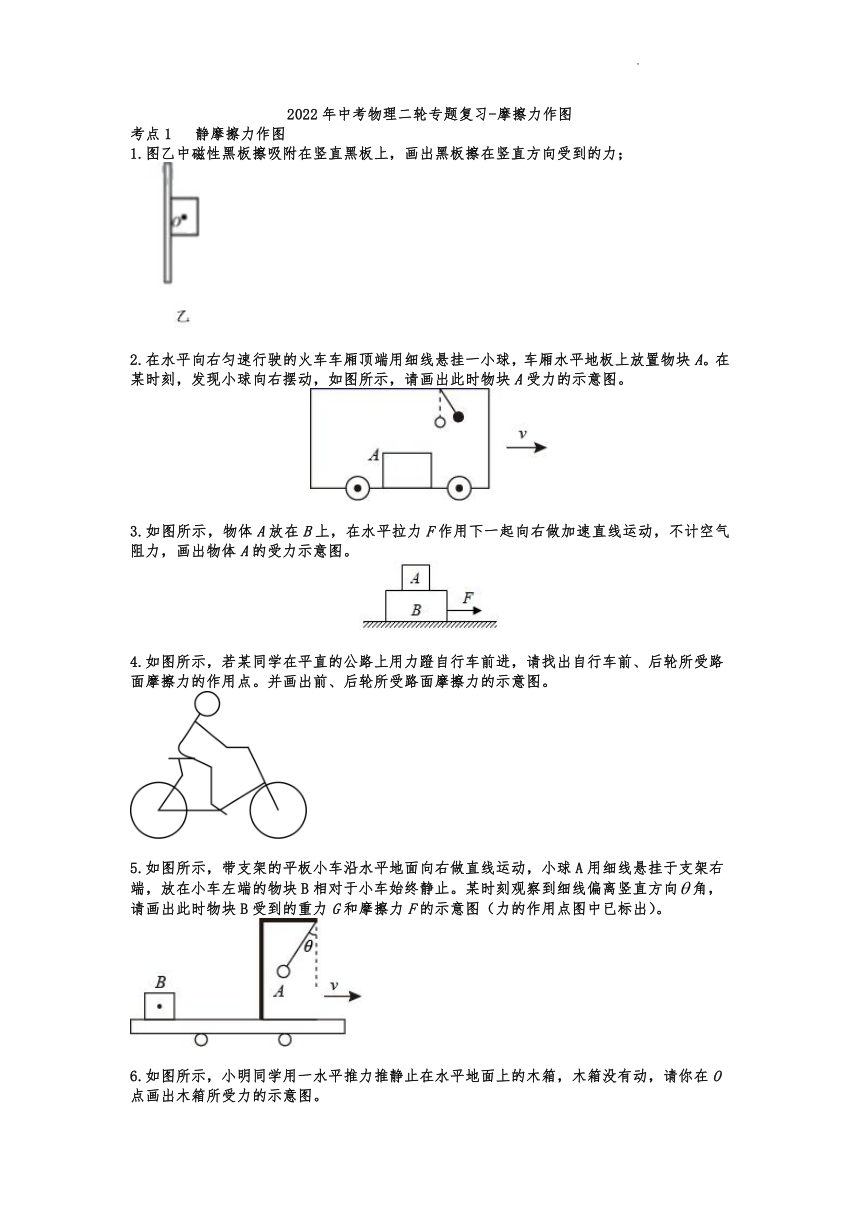

2022年中考物理二轮专题复习-摩擦力作图
考点1 静摩擦力作图
1.图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；
2.在水平向右匀速行驶的火车车厢顶端用细线悬挂一小球，车厢水平地板上放置物块A。在某时刻，发现小球向右摆动，如图所示，请画出此时物块A受力的示意图。
3.如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。
4.如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
5.如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。
6.如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱所受力的示意图。

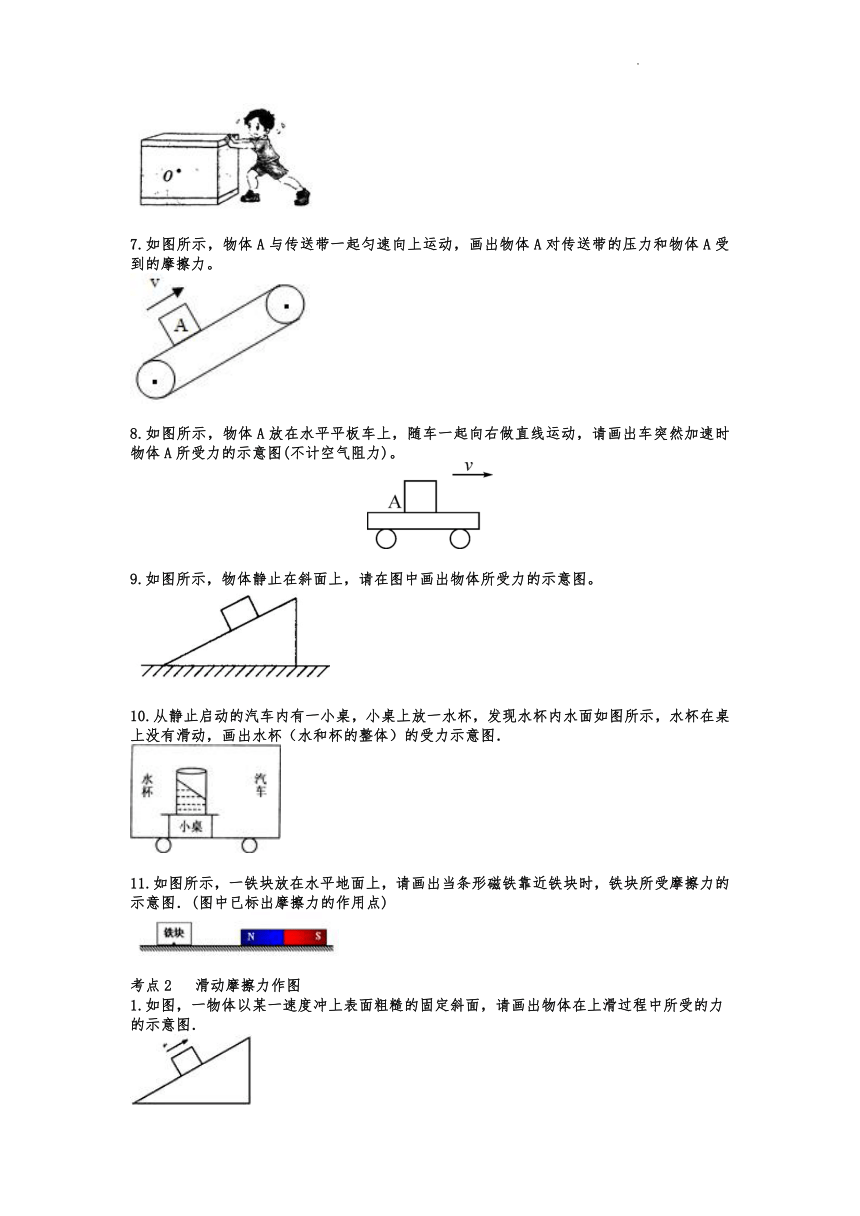

7.如图所示，物体A与传送带一起匀速向上运动，画出物体A对传送带的压力和物体A受到的摩擦力。
8.如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图(不计空气阻力)。
　　
9.如图所示，物体静止在斜面上，请在图中画出物体所受力的示意图。
10.从静止启动的汽车内有一小桌，小桌上放一水杯，发现水杯内水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．
11.如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图．(图中已标出摩擦力的作用点)
考点2 滑动摩擦力作图
1.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．

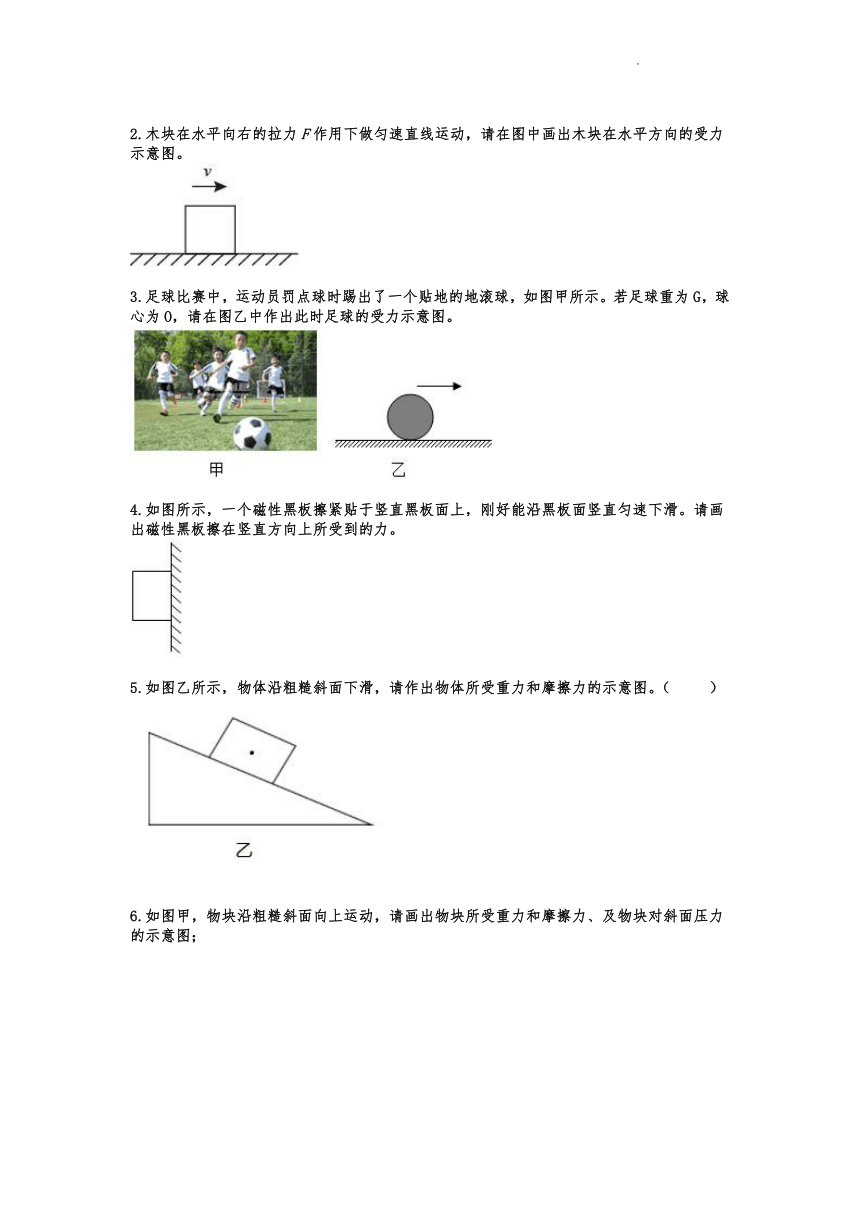

2.木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
3.足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。
4.如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。请画出磁性黑板擦在竖直方向上所受到的力。
5.如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。（ ）

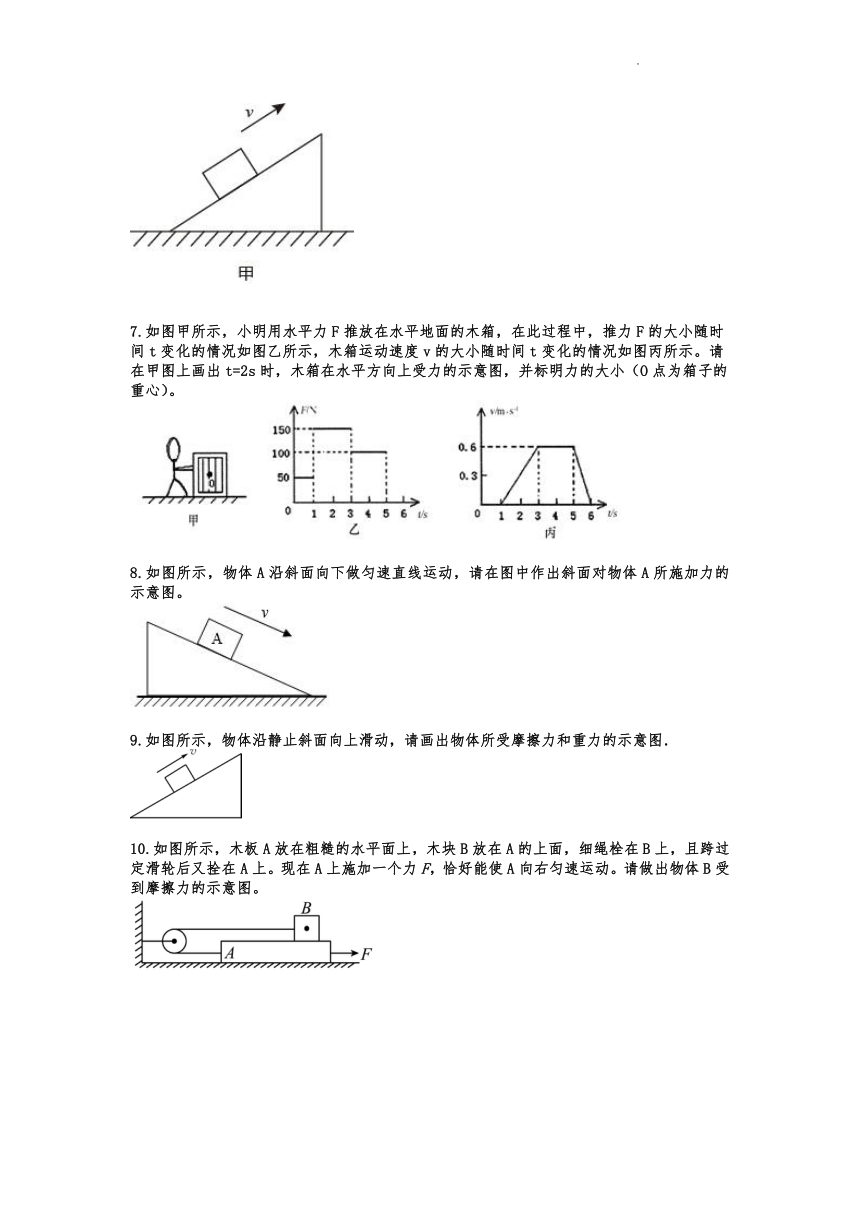

6.如图甲，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；
7.如图甲所示，小明用水平力F推放在水平地面的木箱，在此过程中，推力F的大小随时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示。请在甲图上画出t=2s时，木箱在水平方向上受力的示意图，并标明力的大小（O点为箱子的重心）。
8.如图所示，物体A沿斜面向下做匀速直线运动，请在图中作出斜面对物体A所施加力的示意图。
9.如图所示，物体沿静止斜面向上滑动，请画出物体所受摩擦力和重力的示意图．
10.如图所示，木板A放在粗糙的水平面上，木块B放在A的上面，细绳栓在B上，且跨过定滑轮后又拴在A上。现在A上施加一个力F，恰好能使A向右匀速运动。请做出物体B受到摩擦力的示意图。

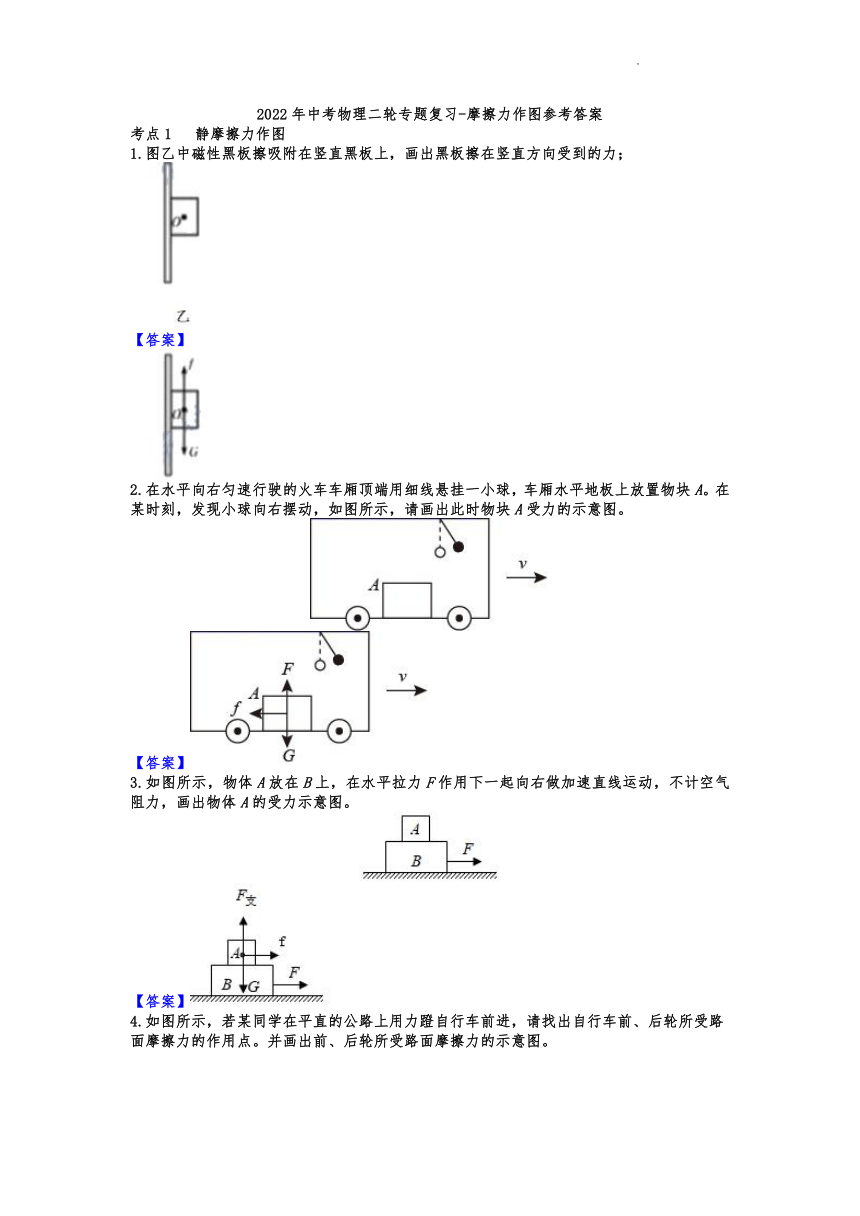

2022年中考物理二轮专题复习-摩擦力作图参考答案
考点1 静摩擦力作图
1.图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；
【答案】
2.在水平向右匀速行驶的火车车厢顶端用细线悬挂一小球，车厢水平地板上放置物块A。在某时刻，发现小球向右摆动，如图所示，请画出此时物块A受力的示意图。
【答案】
3.如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。
【答案】
4.如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
【答案】
5.如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。
【答案】
6.如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱所受力的示意图。
【答案】
7.如图所示，物体A与传送带一起匀速向上运动，画出物体A对传送带的压力和物体A受到的摩擦力。
【答案】如图所示：
8.如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图(不计空气阻力)。
　　
【答案】解：如图所示：
9.如图所示，物体静止在斜面上，请在图中画出物体所受力的示意图。
【答案】
10.从静止启动的汽车内有一小桌，小桌上放一水杯，发现水杯内水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．
【答案】
11.如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图．(图中已标出摩擦力的作用点)
【答案】
考点2 滑动摩擦力作图
1.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．
【答案】
2.木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
【答案】
3.足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。
【答案】
4.如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。请画出磁性黑板擦在竖直方向上所受到的力。
【答案】
5.如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。（ ）
【答案】
6.如图甲，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；
【答案】
7.如图甲所示，小明用水平力F推放在水平地面的木箱，在此过程中，推力F的大小随时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示。请在甲图上画出t=2s时，木箱在水平方向上受力的示意图，并标明力的大小（O点为箱子的重心）。
【答案】 解：如图所示：
8.如图所示，物体A沿斜面向下做匀速直线运动，请在图中作出斜面对物体A所施加力的示意图。
【答案】
9.如图所示，物体沿静止斜面向上滑动，请画出物体所受摩擦力和重力的示意图．
【答案】
10.如图所示，木板A放在粗糙的水平面上，木块B放在A的上面，细绳栓在B上，且跨过定滑轮后又拴在A上。现在A上施加一个力F，恰好能使A向右匀速运动。请做出物体B受到摩擦力的示意图。
【答案】
