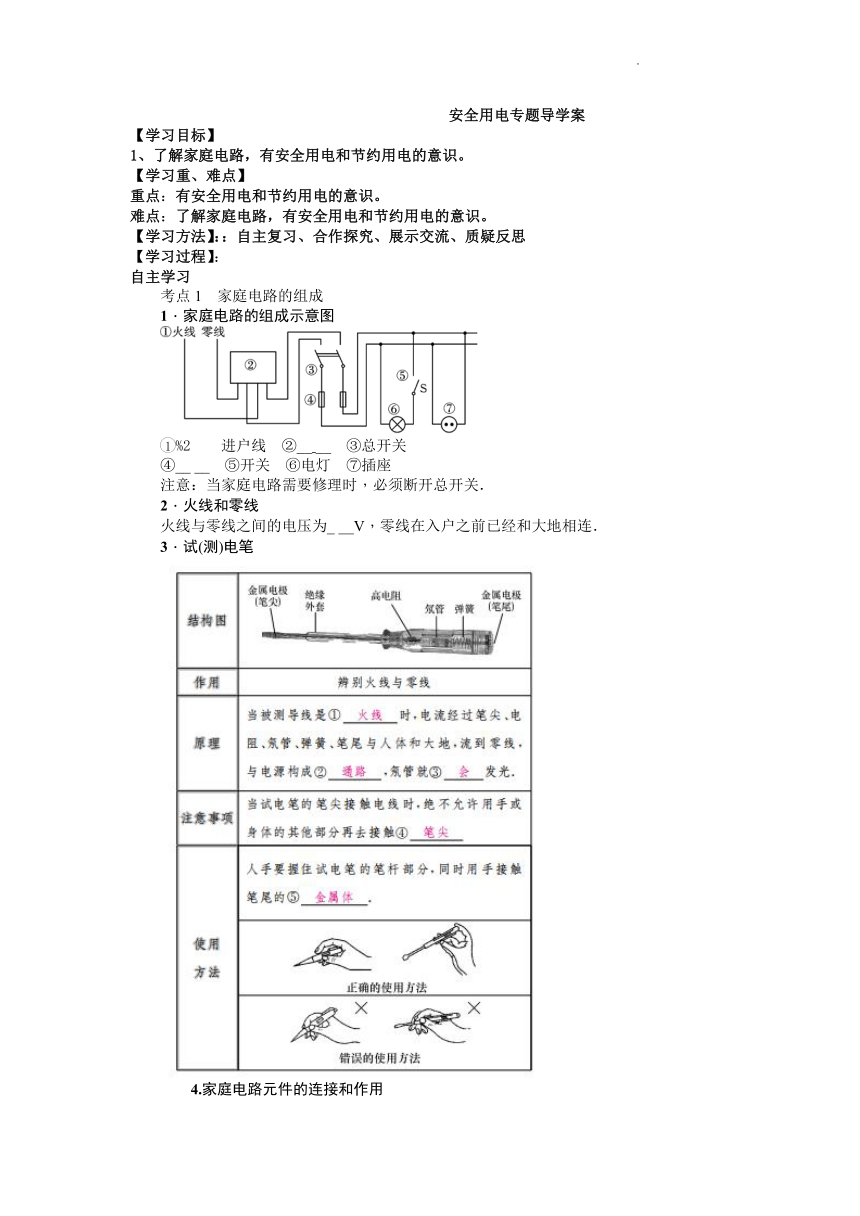

安全用电专题导学案
【学习目标】
1、了解家庭电路，有安全用电和节约用电的意识。
【学习重、难点】
重点：有安全用电和节约用电的意识。
难点：了解家庭电路，有安全用电和节约用电的意识。
【学习方法】：：自主复习、合作探究、展示交流、质疑反思
【学习过程】：
自主学习
考点1　家庭电路的组成
1．家庭电路的组成示意图
进户线　②__ __　③总开关
④__ __　⑤开关　⑥电灯　⑦插座
注意：当家庭电路需要修理时，必须断开总开关．
2．火线和零线
火线与零线之间的电压为_ __V，零线在入户之前已经和大地相连．
3．试(测)电笔
　　4.家庭电路元件的连接和作用

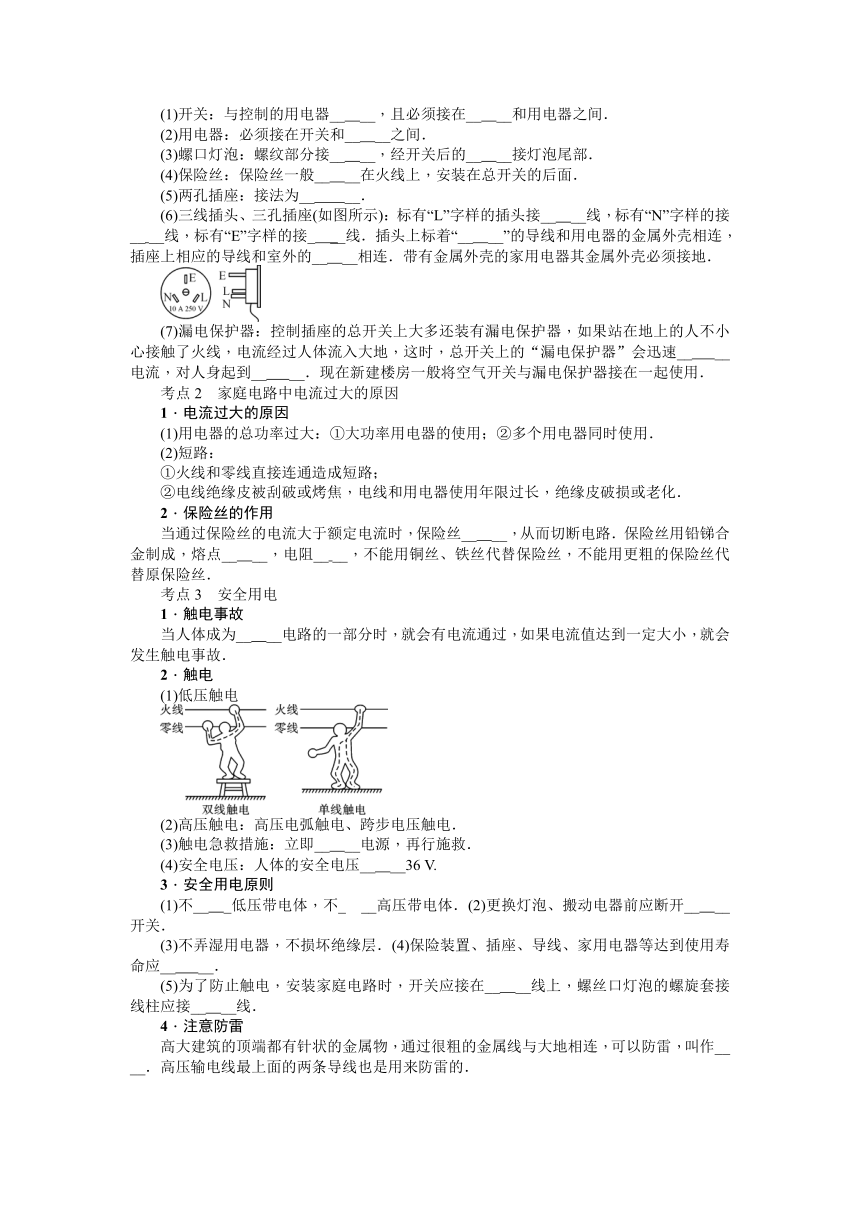

(1)开关：与控制的用电器__ __，且必须接在__ __和用电器之间．
(2)用电器：必须接在开关和__ __之间．
(3)螺口灯泡：螺纹部分接__ __，经开关后的__ __接灯泡尾部．
(4)保险丝：保险丝一般__ __在火线上，安装在总开关的后面．
(5)两孔插座：接法为__ __．
(6)三线插头、三孔插座(如图所示)：标有“L”字样的插头接__ __线，标有“N”字样的接__ __线，标有“E”字样的接_ __线．插头上标着“__ __”的导线和用电器的金属外壳相连，插座上相应的导线和室外的__ __相连．带有金属外壳的家用电器其金属外壳必须接地．
(7)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速__ __电流，对人身起到__ __．现在新建楼房一般将空气开关与漏电保护器接在一起使用．
考点2　家庭电路中电流过大的原因
1．电流过大的原因
(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．
(2)短路：
①火线和零线直接连通造成短路；
②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．
2．保险丝的作用
当通过保险丝的电流大于额定电流时，保险丝__ __，从而切断电路．保险丝用铅锑合金制成，熔点__ __，电阻__ __，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．
考点3　安全用电
1．触电事故
当人体成为__ __电路的一部分时，就会有电流通过，如果电流值达到一定大小，就会发生触电事故．
2．触电
(1)低压触电
(2)高压触电：高压电弧触电、跨步电压触电．
(3)触电急救措施：立即__ __电源，再行施救．
(4)安全电压：人体的安全电压__ __36 V.
3．安全用电原则
(1)不__ _低压带电体，不_ __高压带电体．(2)更换灯泡、搬动电器前应断开__ __开关．
(3)不弄湿用电器，不损坏绝缘层．(4)保险装置、插座、导线、家用电器等达到使用寿命应__ __．
(5)为了防止触电，安装家庭电路时，开关应接在__ __线上，螺丝口灯泡的螺旋套接线柱应接__ __线．
4．注意防雷
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫作__ __．高压输电线最上面的两条导线也是用来防雷的．
合作探究
重难点　家庭电路故障分析
1　如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时：
(1)若A、B、C三点处试电笔的氖管发光，D点处测电笔的氖管不发光，电路中的故障原因是__
(2)若A、B两点处试电笔的氖管发光，C、D两点处测电笔的氖管不发光，电路中的故障原因是__
(3)若A点处试电笔的氖管发光，B、C、D三点处测电笔的氖管不发光，电路中的故障原因是__
(4)若A、B、C、D四点处试电笔的氖管均发光，电路中的故障原因是_ __．
(5)导致家庭电路电流过大的原因有__ __和电路短路．
【拓展训练】　如图是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪个元件有故障．用一个校验电灯分别接在电路各处，得到下表所示的结果．由此可判断断路的元件是__ __，短路的元件是_ ．
校验次数 1 2 3 4 5 6
校验电灯 接入点 a、f a、b c、d e、f a、d c、f
发光 情况 正常 发光 不发 光 亮度 较暗 不发 光 亮度 较暗 正常 发光
　中考链接
【当堂检测】
命题点　安全用电原则
1．(2013·河北)关于家庭安全用电，下列说法不正确的是( )
A．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行抢救
C．电脑、电视机等用电器长时间待机，应切断电源
D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
2．(2020·河北)在家庭电路中，为了防止触电，必须把用电器的开关装在__ __线上；电冰箱、微波炉等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的__ _相连．
3．(2019·河北)家用电灯的开关要接到_ __(填“零线”或“火线”)和灯泡之间．造成家庭电路中电流过大的原因是_ __(只填写一种即可)．
4．(河北历年真题组合)判断下列说法是否符合安全用电原则．符合打“√”，不符合打“×”．
(1)(2018·河北10B)用湿布擦拭正在发光的台灯．( )
(2)(2015·河北12A)只要不接触带电体就不会触电．( )
(3)(2015·河北12D)保险装置、插座、导线等可以超期使用．( )
(4)(2014·河北12B)铅锑合金由于熔点低，用来做保险丝．( )
(5)[2010·河北23(1)改编]电冰箱必须使用三脚插头．( )
【课后反思】
