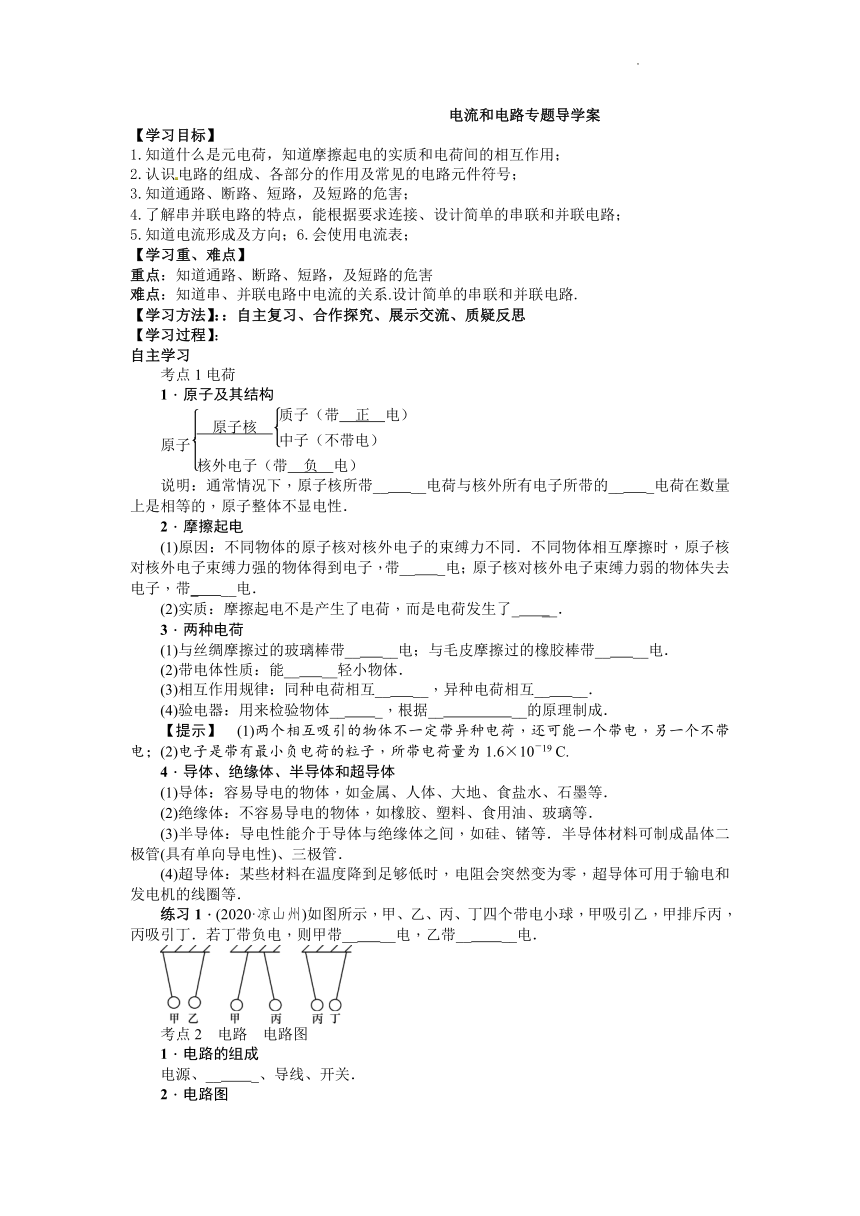

电流和电路专题导学案
【学习目标】
1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；
2.认识电路的组成、各部分的作用及常见的电路元件符号；
3.知道通路、断路、短路，及短路的危害；
4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路；
5.知道电流形成及方向；6.会使用电流表；
【学习重、难点】
重点：知道通路、断路、短路，及短路的危害
难点：知道串、并联电路中电流的关系.设计简单的串联和并联电路.
【学习方法】：：自主复习、合作探究、展示交流、质疑反思
【学习过程】：
自主学习
考点1电荷
1．原子及其结构
原子
说明：通常情况下，原子核所带__ __电荷与核外所有电子所带的__ _电荷在数量上是相等的，原子整体不显电性．
2．摩擦起电
(1)原因：不同物体的原子核对核外电子的束缚力不同．不同物体相互摩擦时，原子核对核外电子束缚力强的物体得到电子，带__ _电；原子核对核外电子束缚力弱的物体失去电子，带_ __电．
(2)实质：摩擦起电不是产生了电荷，而是电荷发生了_ __．
3．两种电荷
(1)与丝绸摩擦过的玻璃棒带__ __电；与毛皮摩擦过的橡胶棒带__ __电．
(2)带电体性质：能__ __轻小物体．
(3)相互作用规律：同种电荷相互__ __，异种电荷相互__ __．
(4)验电器：用来检验物体__ _，根据__ __的原理制成．
【提示】　(1)两个相互吸引的物体不一定带异种电荷，还可能一个带电，另一个不带电；(2)电子是带有最小负电荷的粒子，所带电荷量为1.6×10－19 C.
4．导体、绝缘体、半导体和超导体
(1)导体：容易导电的物体，如金属、人体、大地、食盐水、石墨等．
(2)绝缘体：不容易导电的物体，如橡胶、塑料、食用油、玻璃等．
(3)半导体：导电性能介于导体与绝缘体之间，如硅、锗等．半导体材料可制成晶体二极管(具有单向导电性)、三极管．
(4)超导体：某些材料在温度降到足够低时，电阻会突然变为零，超导体可用于输电和发电机的线圈等．
练习1．(2020·凉山州)如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．若丁带负电，则甲带__ __电，乙带__ __电．
考点2　电路　电路图
1．电路的组成
电源、__ _、导线、开关．
2．电路图
常用元件及其符号：
灯泡 ①__ __ 电源 ②__ __
开关 ③__ __ 电流表 ④__ __
电压表 ⑤__ __ 电阻 ⑥__ __
滑动变阻器 ⑦__ __
　　【提示】　画电路图应注意的问题：(1)电路元件符号要用统一规定的符号；(2)连线横平竖直，呈方形；(3)各元件符号不要画在拐角处；(4)线路中间不能有断点．
3．电路的三种状态
特点
通路 电路中①__ __电流，用电器②__ __工作
断路 电路中③__ __电流，用电器④__ __工作
短路
局部 短路 电路是接通的，用电器的两端被导线直接连通
电源 短路 电源的正、负极直接用导线连接起来
　　4.两种电路
串联电路 并联电路
电路图
电流路径 电路中只有一条 电流路径 电路中有两条或两条 以上电流路径
用电器的 工作特点 用电器的工作 __ __影响 用电器的工作 __ __影响
开关作用 控制③__ __ 干路开关控制④__ __，支路开关控制⑤__ __
练习．(2020·衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大．则下列说法正确的是( )
A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
中考链接
1．(2020·吉林)如图所示，能正确地测出小灯泡L2电流的电路是( )
,A)　　　,B)
,C)　　　,D)
2．(2020·绥化)下列电路图中正确的是( )
　,A) 　　,B)
　,C) 　　,D)
3．(2020·长沙)干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是( )
A．塑料是导体B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷D．头发变得蓬松是因为带上同种电荷而互相排斥
【当堂检测】
1．(2020·青海)甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，已知丙球与丝绸摩擦过的玻璃棒带同种电荷．下列判断中正确的是( )
A．甲、乙两球均带正电荷B．甲、乙两球均带负电荷
C．甲球带正电荷，乙球一定带负电荷D．甲球带正电荷，乙球可能不带电
2．(2020·扬州)如图将一块有机玻璃板架在两本书之间，用干燥的丝绸在有机玻璃板上摩擦后，看到有机玻璃板下方的小纸屑上下飞舞．有机玻璃板由于摩擦带上__ __，具有__ __的性质．
3(2020·河南改编)用毛皮摩擦过的橡胶棒由于得到电子而带__负__电．用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相__排斥__而张开．该过程中验电器金属杆里的电流方向是__ __(填“从金属箔片到金属球”或“从金属球到金属箔片”)．
4．(RJ教材9全P35T2变式)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动．用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中( )
A．失去电子带正电B．失去电子带负电C．得到电子带正电D．得到电子带负电
【课后反思】
