初中物理作图题知识点大全
一、光学作图
1、光的反射与折射作图
2、利用平面镜成像的特点作图
3、透镜的三条特殊光线光路图
二、力学作图
三、电学作图
2、安全用电
8
45
0
空气
玻
N
图2
图3
图1
作法归纳：①光线用带箭头的实毁际要辨明光
的方向
,若是眼睛在看东西，光线要进入眼晴。
②光的折射中，不论是空气与水的折射，还是空气与
玻璃的折射，都是空气中光线与法线的角
较大
B
B
77内77777
N
图4
图5
图6
作法归纳：
平面镜成像中，像和物关于镜面对称，虚像用虚线
表
示，且所有反射光线的反向延长线相交于用像点
对好耳：
作法归纳：过光心方向不变，平行于主轴的
入射光，通过凸透镜折射后经过焦点，通过
凹透镜折射后折射光线的反向延长线经
过焦点；光路是可逆的
1、力的示意图（沿力的方向用一条带箭头的线段表示物
体受到的力，叫力的示意图)
重力和压力示意图的区别
。
受力的物体：重力的作用点是重物重心；压力的
作用点是接触面
方向不同：重力永远竖直向下，压力垂直并指向
接触面。
·(1)作出木箱受到的重力和木箱对地面的压力
·(2)作出物体B受到的重力和B对斜面的压力
A
(1)
摩擦力示意图
·摩擦力的方向与相对运动方向相反
摩擦力的作用点一般在接触面上，但通常也
作在物体的重心上
G
图9
图10
图11
图2
作法归纳：①首先弄清题的具体要求，若作力，要明确
是物体受到的力（具体哪个力)还是对别的物体施加的
力，有多个力时，一般先画重办其次画弹力
最后画摩擦力避免少画或多画力。
要画准力的三要素
作用点、大小、方向
2、简单机械（画杠杆的力、力臂）

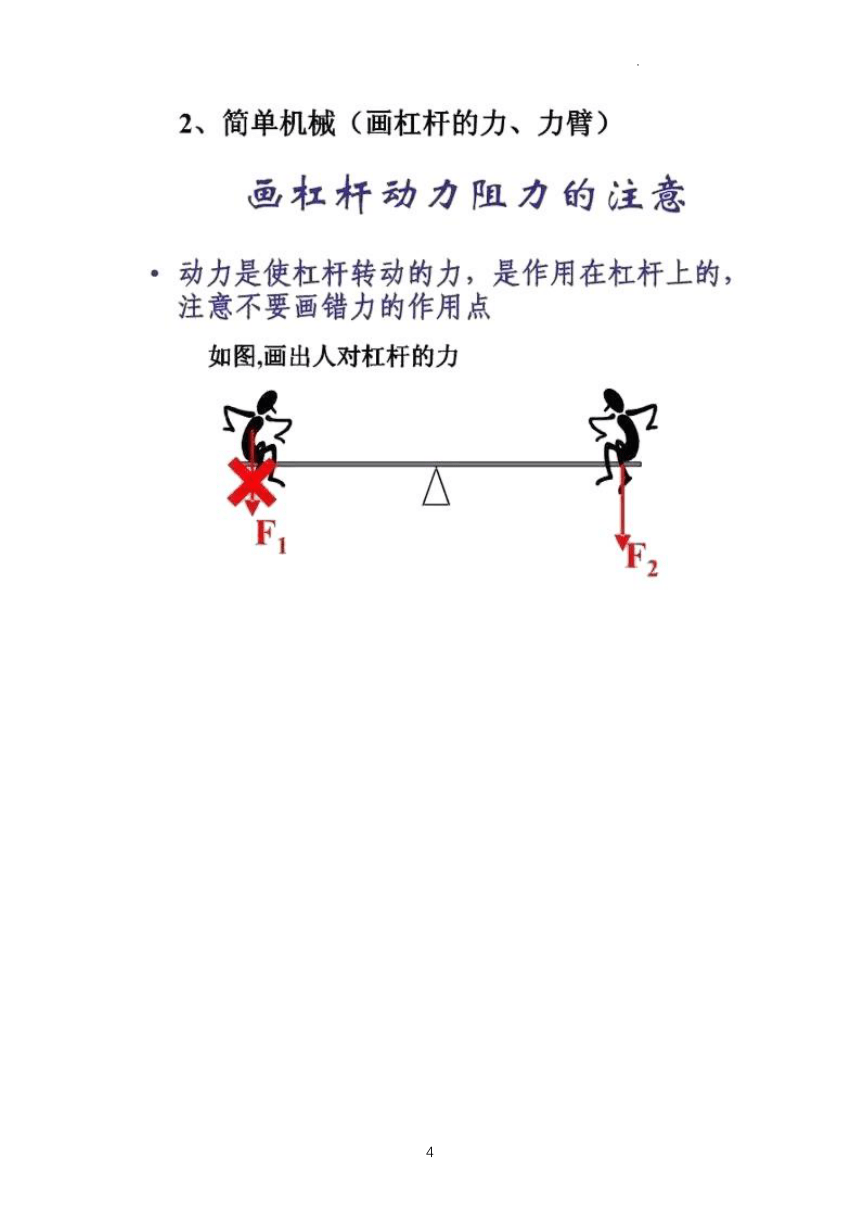

画杠杆动力阻力的注意
。动力是使杠杆转动的力，是作用在杠杆上的，
注意不要画错力的作用点
如图，画出人对杠杆的力
F
力臂作法的示范
·作力臂时，要用三角板的一条直角边沿力的作用线
移动，直至另一直角边与支点接触
不要忘记双箭头，
也可用大括号代
标上直角
符号
2、简单机械
F2
一块质量分布均匀的长方形木板放在水平地面上，现在要
将木板从N端抬起，请你在图中标出支点O的位置，并画
出所用最小动力F的示意图和动力臂L(板的厚度不计)。
N
作法归纳：①画杠杆的力臂，一是
找支点二是画支点0到力的作用
线的睡线段若要求使用的力最小，
那么力臂必须最大。
②记住杠杆所受动力和阻力的作用
点一定要画在杠壮。
图15
还要注意比较动力和阻力的大小。
