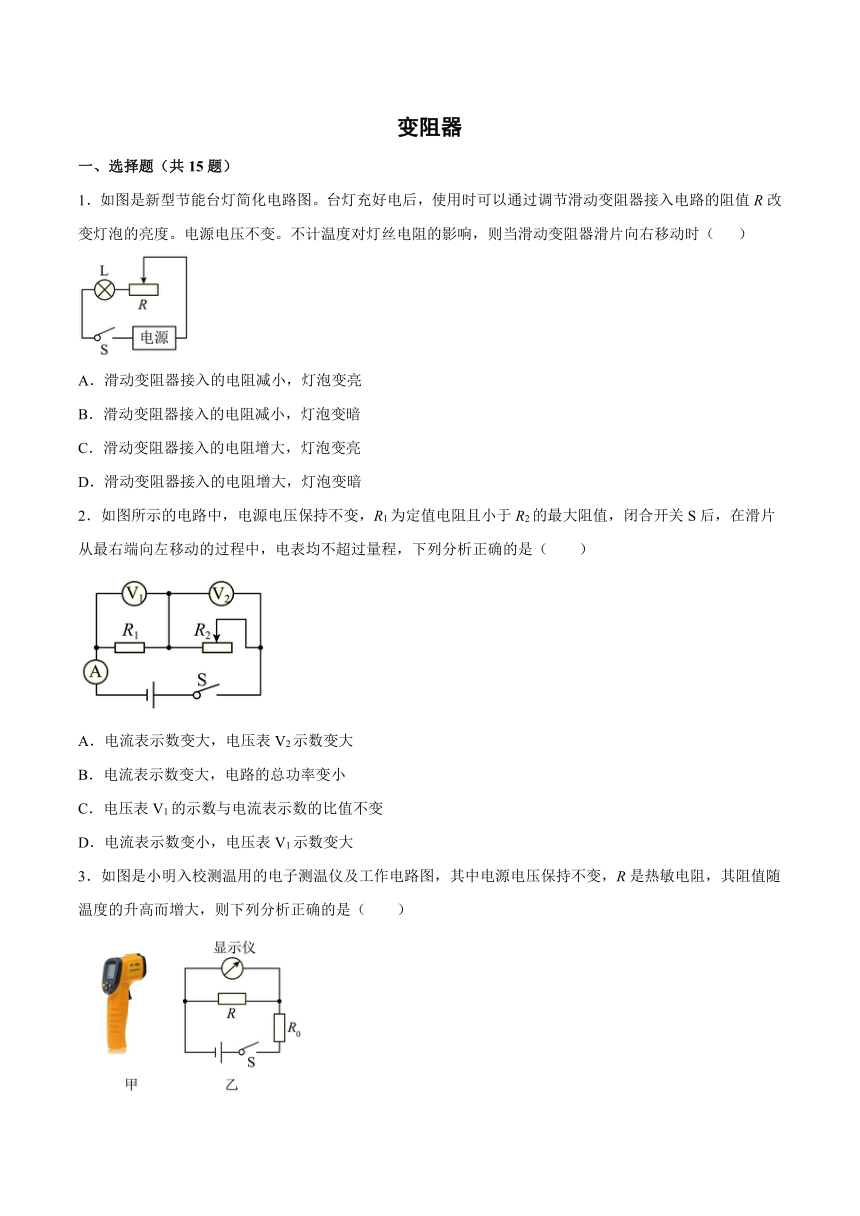

变阻器
一、选择题（共15题）
1．如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度。电源电压不变。不计温度对灯丝电阻的影响，则当滑动变阻器滑片向右移动时（ ）
A．滑动变阻器接入的电阻减小，灯泡变亮
B．滑动变阻器接入的电阻减小，灯泡变暗
C．滑动变阻器接入的电阻增大，灯泡变亮
D．滑动变阻器接入的电阻增大，灯泡变暗
2．如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　　）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电路的总功率变小
C．电压表V1的示数与电流表示数的比值不变
D．电流表示数变小，电压表V1示数变大
3．如图是小明入校测温用的电子测温仪及工作电路图，其中电源电压保持不变，R是热敏电阻，其阻值随温度的升高而增大，则下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．显示仪的示数越大，说明电路中的电流越大
C．显示仪的示数越小，说明R两端电压越小
D．被测温者体温越低，电路消耗的功率越小

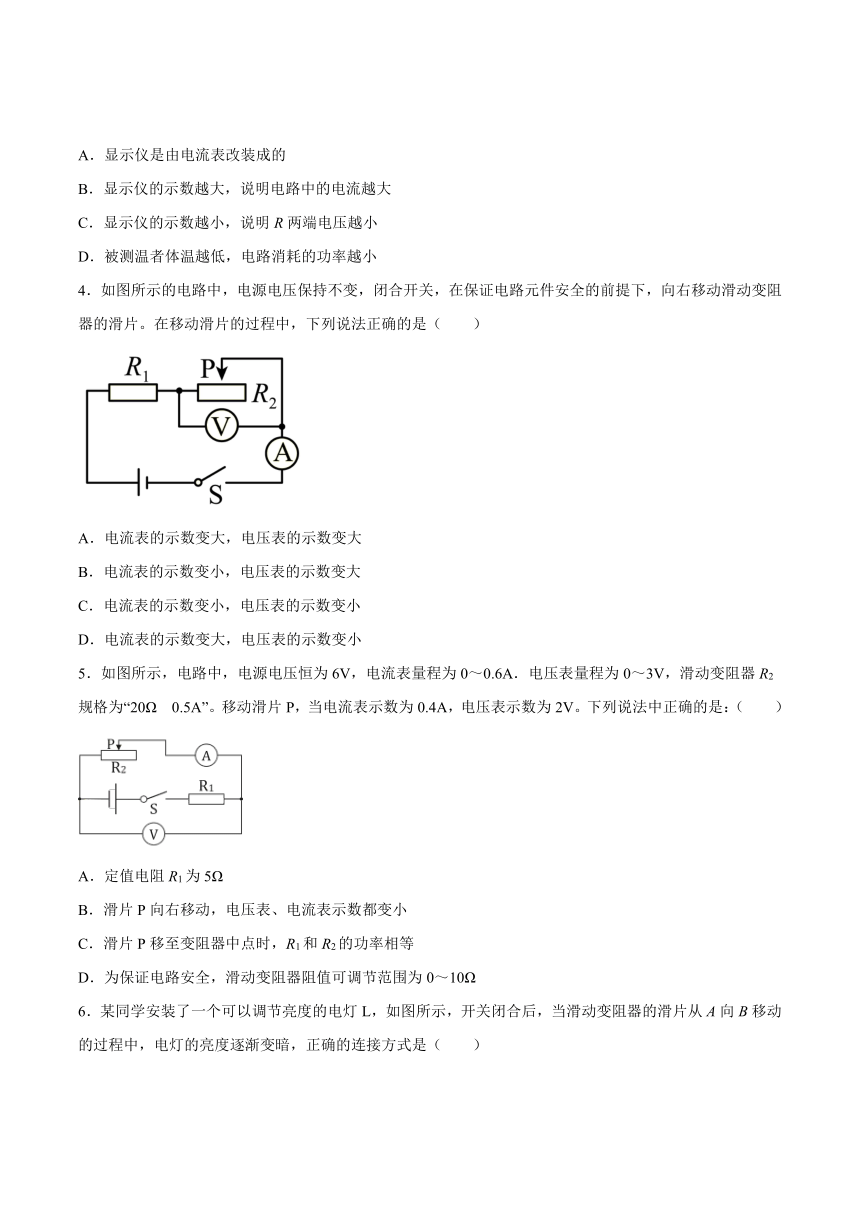

4．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向右移动滑动变阻器的滑片。在移动滑片的过程中，下列说法正确的是（　　）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变大
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变大，电压表的示数变小
5．如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω 0.5A”。移动滑片P，当电流表示数为0.4A，电压表示数为2V。下列说法中正确的是：（　　）
A．定值电阻R1为5Ω
B．滑片P向右移动，电压表、电流表示数都变小
C．滑片P移至变阻器中点时，R1和R2的功率相等
D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω

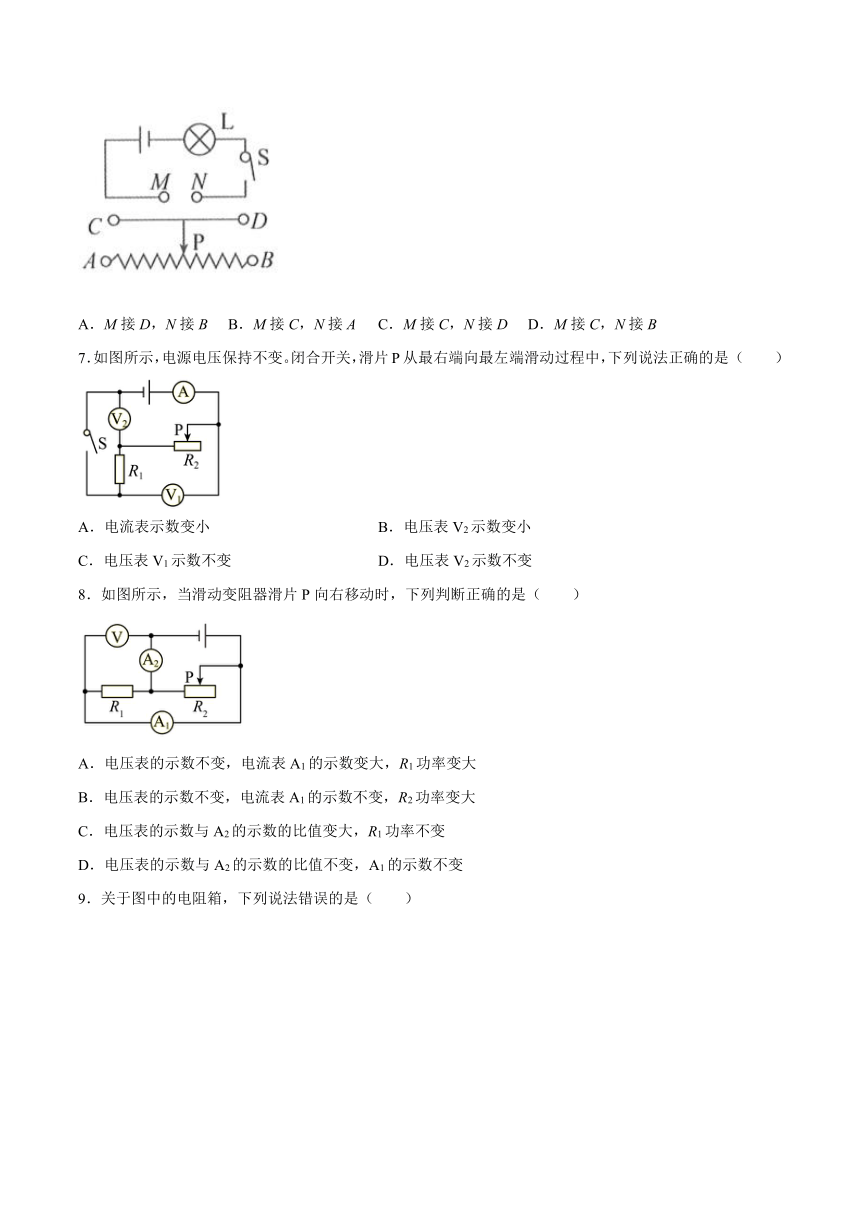

6．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（　　）
A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B
7．如图所示，电源电压保持不变。闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是 （　　）
A．电流表示数变小 B．电压表V2示数变小
C．电压表V1示数不变 D．电压表V2示数不变
8．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）
A．电压表的示数不变，电流表A1的示数变大，R1功率变大
B．电压表的示数不变，电流表A1的示数不变，R2功率变大
C．电压表的示数与A2的示数的比值变大，R1功率不变
D．电压表的示数与A2的示数的比值不变，A1的示数不变

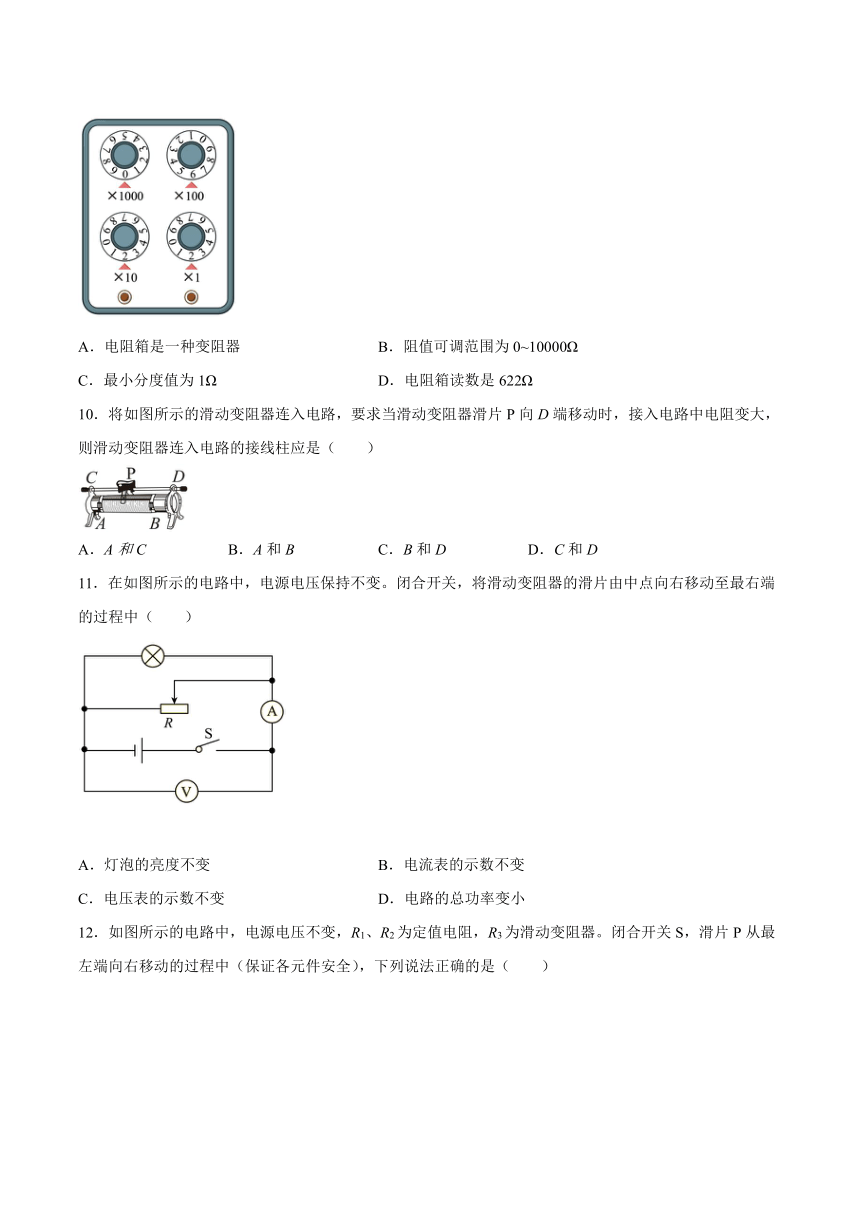

9．关于图中的电阻箱，下列说法错误的是（　　）
A．电阻箱是一种变阻器 B．阻值可调范围为0~10000Ω
C．最小分度值为1Ω D．电阻箱读数是622Ω
10．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（　　）
A．A和C B．A和B C．B和D D．C和D
11．在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由中点向右移动至最右端的过程中（　　）
A．灯泡的亮度不变 B．电流表的示数不变
C．电压表的示数不变 D．电路的总功率变小
12．如图所示的电路中，电源电压不变，R1、R2为定值电阻，R3为滑动变阻器。闭合开关S，滑片P从最左端向右移动的过程中（保证各元件安全），下列说法正确的是（　　）
A．电流表A1示数变大，电流表A2示数不变
B．电流表A1示数变小，电压表V示数不变
C．电流表A2示数变大，电压表V示数变大
D．电压表V示数与电流表A2示数的比值不变

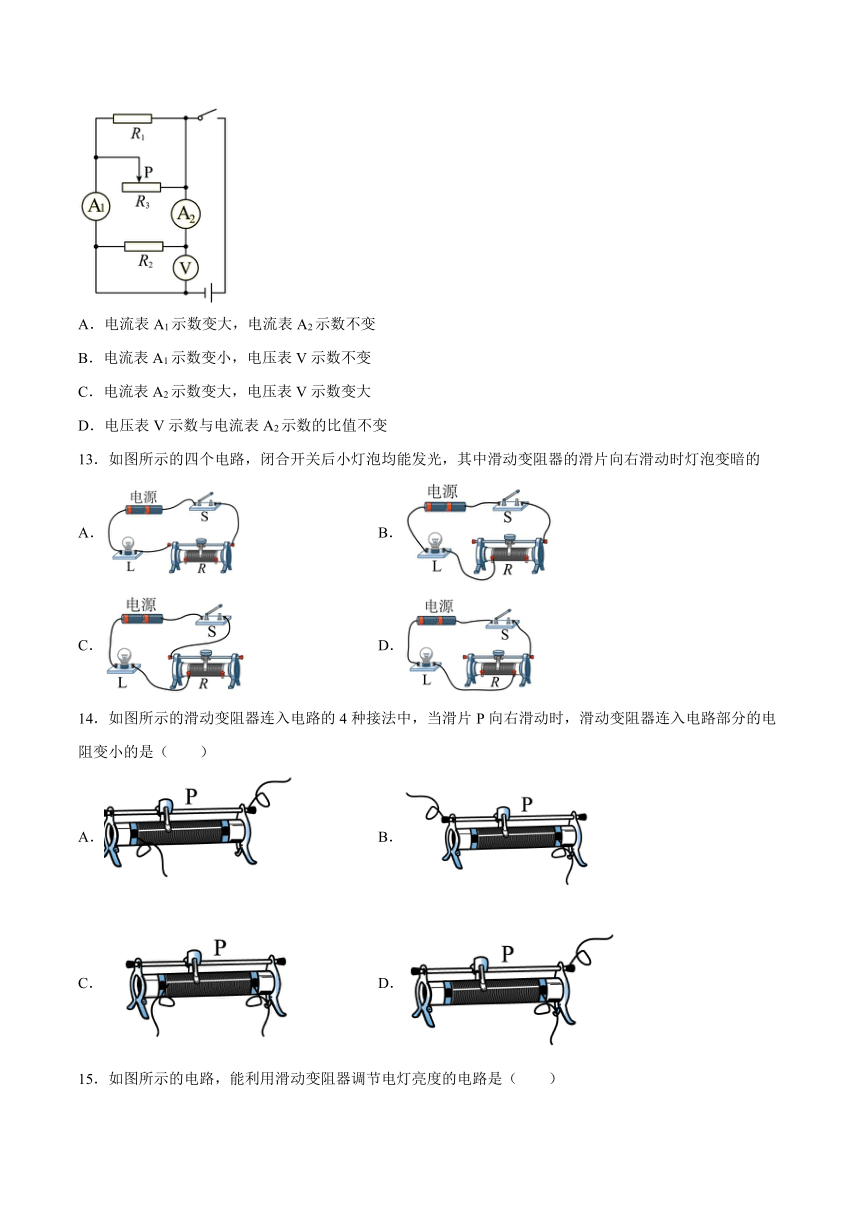

13．如图所示的四个电路，闭合开关后小灯泡均能发光，其中滑动变阻器的滑片向右滑动时灯泡变暗的
A． B．
C． D．
14．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻变小的是（　　）
A． B．
C． D．
15．如图所示的电路，能利用滑动变阻器调节电灯亮度的电路是（　　）
A． B． C． D．
二、非选择题
16．如图，是汽车油量表的工作原理图，油量表由______改制而成（选填“电压表”或“电流表”）。当油量上升，R接入电路的电阻______（选填“增加”或“减少”），油量表的示数______（选填“增加”或“减少”）。
17．如图所示，使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，表明电路中的电流______，这时若滑动变阻器的C接M，则______（选填“A”或“B”或“C”或“D”）接N。
18．如图甲所示，电流表的示数是______A；如图乙所示，电阻箱的示数是______Ω；如图丙所示，所测物体的长度是______cm。
19．（1）图甲中电流表的读数是______A；图乙中电压表的读数是______V；图丙中滑动变阻器上端的接线柱C已连线，要求滑片P向右移动时，接入电阻变大，则另一端应接接线柱______；图丁电阻箱接入电路中的电阻是______Ω。
（2）小明家电能表本月初的示数，本月底的示数如图所示，小明家本月消耗的电能为______kW·h，该电能表的参数表明，小明家能同时使用的用电器总功率不得超过______W。
20．如图所示，小松利用标有“20Ω 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。
（1）闭合开关，当滑片P移至B端时，电压表的读数为6V，求电源电压；
（2）闭合开关，当滑动变阻器滑片P移至A端附近时，电流表示数为0.24A，电压表示数为2V，利用当前所学知识求通过R的电流和R两端电压；
（3）滑动变阻器铭牌“20Ω 2A”分别表示什么意思？
21．如图所示的电路，电流表使用的量程为0～0.6A，电压表使用的量程为0～15V，定值电阻R=10Ω。开关S闭合，将滑片P从最右端B点移至滑动变阻器中点M，电压表示数变化了1.2V。滑片P在M点时，电流表示数为0.3A。求：
（1）滑片P在M点时，电阻R两端的电压；
（2）滑片P在B点时，电压表、电流表的示数；
（3）电源电压；
（4）滑动变阻器接入电路中阻值的取值范围。
22．在如图（a）所示的电路中，电源电压U＝4V，电阻R1＝20Ω，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：
（1）电流表A1的示数。
（2）滑动变阻器连入电路的阻值。
23．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A；
（1）R1在电路中的作用是______；
（2）当被测身高增加时，电压表的示数______（选填“变大”、“变小”或“不变”）；
（3）若变阻器R2接入电路的阻值是6.25Ω时，电压表的示数为多大？______
（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是多少？______
参考答案
1．D
【详解】
当滑动变阻器滑片向右移动时，变阻器接入电路的电阻线边长，电阻变大，根据知电路中的电流变小，再根据知，灯泡的实际功率变小，灯泡变暗。故ABC不符合题意，D符合题意。
故选D。
2．C
【详解】
AD．在滑片从最右端向左移动的过程中，滑动变阻器接入的阻值变小，根据欧姆定律及串联电路分压规律可知，电路中电流变大，即电流表示数变大；R2两端分得电压变小，即电压表V2示数变小；R1两端分得的电压变大，即电压表V1示数变大。故AD错误；
B．根据电功率的计算公式，电源电压一定，电流变大，功率变大，故B错误；
C．电压表V1示数为R1两端的电压，电流表示数为通过R1的电流，根据欧姆定律，电压表V1的示数与电流表示数的比值为R1的阻值，R1为定值电阻，阻值不变，故C正确。
故选C。
3．C
【详解】
A．由电路图可知，显示仪与R并联，则显示仪是由电压表改装成的，故A错误；
B．R阻值随温度的升高而增大，显示仪的示数越大，R的阻值越大，电路中的电阻越大，由 可知，电路中的电流越小，故B错误；
C．如图，R与R0串联，显示仪测R两端的电压，显示仪的示数越小，说明R两端电压越小，故C正确；
D．被测温者体温越低，显示仪的示数越小， R两端电压越小，R的阻值越小，电路中的电流越大，由可知，电路消耗的功率越大，故D错误。
故选C。
4．B
【详解】
闭合开关S，滑动变阻器、电阻、电流表串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，向右移动滑动变阻器的滑片，滑动变阻器接入电路中的电阻变大，根据串联电路电压规律可知，滑动变阻器两端的电压变大，所以电压表的示数变大；电路的总电阻变大，电源电压不变，根据欧姆定律可知，电路中的电流变小，所以电流表的示数变小，故ACD错误，B正确。
故选B。
5．C
【详解】
根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；
A．因串联电路两端总电压等于各部分电压之和，所以电压表示数为2V时，定值电阻两端电压
定值电阻的阻值
故A错误；
B．滑片P向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故B错误；
C．滑片P移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由可知，R1和R2的功率相等，故C正确；
D．当R1和R2的阻值相同都为10Ω时，电压表两端的电压为3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为10Ω；由于滑动变阻器R2规格为“20Ω 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值
为保证电路安全，滑动变阻器阻值可调节范围为2～10Ω，故D错误。
故选C。
6．B
【详解】
如图所示，开关闭合后，滑动变阻器与灯泡串联，要求当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，根据欧姆定律，则需控制滑片从A向B移动的过程中，使滑动变阻器接入电路阻值增大，故滑动变阻器需接AC接线柱或AD接线柱，故ACD错误，故B正确。
故选B。
7．C
【详解】
由电路图可知，电流从电源正极出来，经过电流表后，再经过滑动变阻器R2和定值电阻R1，回到电源负极，电压表V1测量电源电压，电压表V2测量定值电阻R1两端电压，电流表A测量电路电流。闭合开关，滑片P从最右端向最左端滑动过程中，即滑动变阻器R2接入电路中的电阻变小，电路中总电阻变小，根据欧姆定律可知，在电源电压不变的情况下，电流变大，即电流表A示数变大，电压表V1示数不变，再根据欧姆定律的变形可得，定值电阻R1两端的电压变大，即电压表V2示数变大，故ABD错误，C正确。
故选C。
8．C
【详解】
由图得，电阻R1与滑动变阻器R2并联，电流表A1测量滑动变阻器R2的电流，电流表A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片P向右移动时，电源电压不变，电压表V的示数不变，滑动变阻器R2接入电路中的电阻变大，由得，滑动变阻器R2的电流变小，电流表A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表A2的示数变小，所以电压表的示数与A2的示数的比值变大；由得，R1功率不变，R2功率变小，故ABD错误，C正确。
故选C。
9．B
【详解】
A．可以通过调节旋钮从而改变电阻，故电阻箱是一种变阻器，故A正确，A不符合题意；
B．电阻箱只能调节整数位，不能涉及小数，阻值可调范围为0~9999Ω，故B错误，B符合题意；
C．最小的是×1，代表个位上的数，最小的每一格是1Ω，故C正确，C不符合题意；
D．此时电阻箱千位上为零，百位数为6，十位数为2，个位数为2，故读数为622Ω，故D正确，D不符合题意。
故选B。
10．A
【详解】
A．当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A符合题意；
B．当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故B不符合题意；
C．当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变短，即接入电路的电阻变小，故C不符合题意；
D．当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D不符合题意。
故选A。
【点睛】
11．ACD
【详解】
A．开关闭合，灯泡和滑动变阻器并联，并联电路用电器互不影响，所以调节滑动变阻器的滑片时灯泡亮度不变，故A符合题意；
B．开关闭合，灯泡和滑动变阻器并联，电流表在干路上，测量灯泡和滑动变阻器的电流之和。电源电压保持不变，因此通过灯泡的电流保持不变；滑动变阻器滑片由中点向右移动至最右端的过程中，接入电路的阻值变大，根据欧姆定律可知，通过滑动变阻器的电流减小，因此干路电流减小，电流表示数减小，故B不符合题意；
C．开关闭合，灯泡和滑动变阻器并联，电压表测量电源电压，电源电压保持不变，电压表示数不变，故C符合题意；
D．电源电压保持不变，通过电路的总电流减小，根据公式P=UI可知，电路的总功率变小，故D符合题意。
故选ACD。
12．AD
【详解】
由电路图可知，R1、R2、R3并联，电流表A1测R1、R3支路的电流之和，电流表A2测R2支路的电流，电压表V测电源两端的电压；因电源电压不变，所以滑片移动时电压表V的示数不变；因并联电路中各支路独立工作、互不影响，所以滑片移动时，R1、R3支路的电流不变，所以电流表A2的示数不变，电压表V示数与电流表A2示数的比值不变；滑片P从最左端向右移动的过程中，接入电路中的电阻变小，由可知，变阻器R3支路的电流变大，所以电流表A1的示数变大。综上所述，故AD正确，BC错误。
故选AD。
13．BC
【详解】
A．图中灯泡和滑动变阻器串联，变阻器上面两个接线柱连入电路中，不能改变变阻器的电阻，滑动变阻器的滑片向右滑动时灯泡亮度不变，故A不符合题意；
BC．图中灯泡和滑动变阻器串联，滑片左侧的电阻丝接入电路，滑片向右移动时，连入电路的电阻变大，电路的总电阻变大，由欧姆定律可知通过电路的电流变小，由P=I2R可知灯泡的实际功率变小，灯泡变暗，故BC符合题意；
D．图中灯泡和滑动变阻器串联，滑片右侧的电阻丝接入电路，滑片向右移动时，连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知通过电路的电流变大，由P=I2R可知灯泡的实际功率变大，灯泡变亮，故D不符合题意。
故选BC。
14．BD
【详解】
A．滑动变阻器左下接线柱接入电路，当滑片P向右滑动时，接入电路的电阻丝变长，接入电路的电阻变大，故A不符合题意；
BD．滑动变阻器右下接线柱接入电路，当滑片P向右滑动时，接入电路的电阻丝变短，，接入电路的电阻变小，故BD符合题意；
C．图中，同时将滑动变阻器下方的两个接线柱接入了电路，当滑片P向右滑动时，接入电路的电阻丝长度不变，接入电路的电阻保持不变，故C不符合题意。
故选BD。
15．BD
【详解】
A．由图可知，滑动变阻器和电灯并联，并联电路各支路独立工作，互不影响，故滑动变阻器不能调节灯泡的亮度，并且滑动变阻器阻值变小甚至到零时，会导致电路电流过大，会烧坏电路元件，故A不符合题意；
B．该选项中滑动变阻器和电灯串联，并且电流表测量电路中的电流，改变滑动变阻器的阻值时，会改变电路的总电阻进而改电路中的电流大小，所以滑动变阻器能调节电灯亮度，故B符合题意；
C．由图可知，滑动变阻器滑片和电压表串联，电压表内阻很大，导致滑动变阻器滑片失去调节的作用，此时接入电路的为滑动变阻器的最大值，且不能调节大小。此时电压表测量滑片到滑动变阻器右端的电压；故C不符合题意；
D．由图可知，该电路是电灯和滑动变阻器滑片右侧电阻丝并联后再和滑动变阻器滑片左侧的电阻丝串联在一起；当滑片移动到最右端时，会导致电灯短路，电灯熄灭，滑动变阻器滑片从左到右时，会调节电灯的亮度。故D符合题意。
故选BD。
16．电流表 减少 增加
【详解】
[1]由图可知，R和R0串联，油量表也是串联在电路中，因此油量表是由电流表改制而成。
[2][3]当油量上升，浮标带动变阻器的指针向下移动，R接入电路的电阻减少，由 可知，电路中的电流变大，油量表的示数增加。
17．变大 A
【详解】
[1] 当滑动变阻器的滑片P向A端滑动时，小灯泡变亮，所以小灯泡的实际功率变大，根据
P=UI=I2R
可知，此时电路中电流变大。
[2]电路中电流变大，电源电压不变，由 可知电路中总电阻变小。小灯泡和滑动变阻器串联，电路中总电阻为
所以当滑动变阻器的滑片P向A端滑动时，滑动变阻器阻值变小，滑动变阻器接入电路的电阻丝变短，若滑动变阻器的C接M，则滑动变阻器的A应该接N。
18．0.2 624 1.86（1.84--1.88均可得分）
【详解】
[1]电流表使用的0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流表的示数为0.2A。
[2]变阻箱的示数
R=6×100Ω+2×10Ω+4×1Ω=624Ω
[3]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0刻度线对齐，刻度尺读数时需要估读，则物体的长度为1.86cm。
19．0.5 2.4 A 624 130 2200
【详解】
（1）[1]图甲中电流表接的是0—0.6A量程，分度值是0.02A，所以读数是0.5A。
[2]图乙中电压表接的是0—3V量程，分度值是0.1V，所以读数是2.4V。
[3]滑动变阻器要“一上一下”两个接线柱接入电路，图丙中上端的接线柱C已连线，所以还要接下面一个接线柱，由于要求滑片P向右移动时，接入电阻变大，所以另一端应接接线柱A。
[4]由图丁可知，电阻箱接入电路中的电阻是624Ω。
（2）[5]由图可知，小明家电能表本月初的示数821.6 kW·h，本月底的示数如图所示是951.6 kW·h，所以小明家本月消耗的电能为
951.6 kW·h-821.6 kW·h=130 kW·h
[6]该电能表的参数表明，最大电流是10A，电压220V，所以小明家能同时使用的用电器最大总功率为
20．（1）6V；（2）0.24A， 4V；（3）见解析
【详解】
解：（1）由图可知，灯泡L与滑动变阻器组成串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到B端时，滑动变阻器接入电路的电阻为0，电压表测量的是灯泡L两端的电压，也是电源电压，所以电源电压
U=UL=6V
（2）由图可知，灯泡L与滑动变阻器串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到A端时，滑动变阻器接入电路的电阻最大，通过滑动变阻器R的电流
I滑=I=0.24A
滑动变阻器两端的电压
U滑=U﹣UL=6V﹣2V=4V
（3）滑动变阻器铭牌含义：20Ω表示滑动变阻的最大阻值为20Ω；2A表示滑动变阻器允许通过的最大电流是2A。
答：（1）电源电压是6V；
（2）滑片P移至A端时，通过滑动变阻器R的电流是0.24A，滑动变阻器两端的电压是4V；
（3）20Ω表示滑动变阻的最大阻值为20Ω，2A表示滑动变阻器允许通过的最大电流是2A。
21．（1）3V；（2）1.8V，0.18A；（3）9V；（4）5~40Ω
【详解】
解：（1）如图电阻R与滑动变阻器串联，滑片P在滑动变阻器中点M时，电路中的电流为0.3 A，电阻R两端的电压
（2）滑片P在B点时，电压表示数为UB、电流表的示数为IB，根据题意列式
把两式代入数据
①
②
由将滑片P从最右端B点移至滑动变阻器中点M，电压表示数变化了1.2V可知
③
联立以上三式解得
电压表示数为UB
（3）电源电压
（4）滑动变阻器接入电路中最大阻值为40Ω，当电路中电流最大时，滑动变阻器的阻值最小，最大电流为0.6A，此时电阻R两端的电压
滑动变阻器接入电路中最小阻值
滑动变阻器接入电路中阻值的取值范围为5~40Ω。
答：（1）滑片P在M点时，电阻R两端的电压为3V；
（2）滑片P在B点时，电压表、电流表的示数分别为1.8V，0.18A；
（3）电源电压为9V；
（4）滑动变阻器接入电路中阻值的取值范围5~40Ω。
22．（1）0.2A；（2）20Ω或2.22Ω
【详解】
解：（1）R1、R2并联，电流表A1测通过电阻R1的电流
U1＝U2＝U＝4V
I1＝＝＝0.2A
（2）因为电流表A串联在干路上测总电流、电流表A1与R1串联测通过R1的电流，所以电流表A的示数大于电流表A1的示数，即I总要大于0.2A．结合图（b）可判断出I总可能是0.4A，也可能是2A。
若I总＝0.4A，则
I2＝I总﹣I1＝0.4A﹣0.2A＝0.2A
R2＝＝＝20Ω
若I总＝2A，则
I2＝I总﹣I1＝2A﹣0.2A＝1.8A
R2＝＝＝2.22Ω
答：（1）电流表A1的示数是0.2A；（2）变阻器连入电路的阻值为20Ω或2.22Ω。
23．保护电路 变大 2.5V 4Ω~10Ω
【详解】
解：（1）[1]当滑动变阻器滑片滑到最底端时，滑动变阻器会短路，故R1可以防止整个电路发生短路而烧坏电流表，故R1的作用为保护电路。
（2）[2]当被测身高增加时，滑动变阻器接入电阻增大，电路中的总电阻变大，由可知，电路中电流减小，R1两端的电压减小，由串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压增大，即电压表的示数变大。
（3）[3]变阻器R2接入电路的阻值是6.25Ω时，因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流
此时电路中的电流是0.4A，电压表的示数
电压表的示数是2.5V。
（4）[4]由题意知，电流表量程为0~0.6A，而R2允许通过的最大电流为0.5A，故电路中电流不得超过，则电路的总电阻
则此时滑动变阻器接入电路的电阻为
电压表量程为0~3V，故滑动变阻器两端的电压不得超过，因串联电路中总电压等于各分电压之和，所以，当滑动变阻器两端的电压为3V时，R1两端的电压为
R1两端的电压为1.5V，此时电路中电流为
此时电路中电流为0.3A，则滑动变阻器的阻值
故滑动变阻器的阻值范围为4Ω~10Ω。
答：（1）R1在电路中的作用是保护电路；
（2）当被测身高增加时，电压表的示数变大；
（3）若变阻器R2接入电路的阻值是6.25Ω时，电压表的示数为2.5V；
（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是4Ω~10Ω。
