第十四章 了解电路
一、电荷
1、摩擦起电
（1）概念
用摩擦的方式使物体带电，叫做摩擦起电。
①不同种类的物质相互摩擦才能带电。
②不能写成摩擦“生”电，因为电荷不能凭空产生（电荷守恒）。
（2）两种电荷
①正电荷：规定丝绸摩擦过的玻璃棒所带电荷为正电荷。
②负电荷：规定毛皮摩擦过的橡胶棒所带电荷为负电荷。
（注意：不可以简单说玻璃棒带正电，橡胶棒带负电，因为一个物体所带电荷与跟它摩擦的物体有关）
2、电荷的相互作用
①同种电荷相互排斥，异种电荷相互吸引。
②带电体具有吸引轻小物体的性质。
在判断小球带电情况的题型中，优先从相互排斥的情况出发。
3、摩擦起电本质
自由电子的转移。
①不同物质的原子核束缚电子的能力不同。
②在相互摩擦的过程中，得到电子的物体带负电，失去电子的物体带正电。
4、验电器
（1）结构
（2）原理
带电体与验电器接触时，发生了自由电子的转移，使得验电器的两片金属箔带同种电荷，由于同种电荷相互排斥，所以金属箔张开。
例：带正电的玻璃棒接触金属球，验电器失去电子，从而带负电，下部的两片金属箔由于带同种电荷相互排斥。
电子移动的方向：从验电器到玻璃棒。

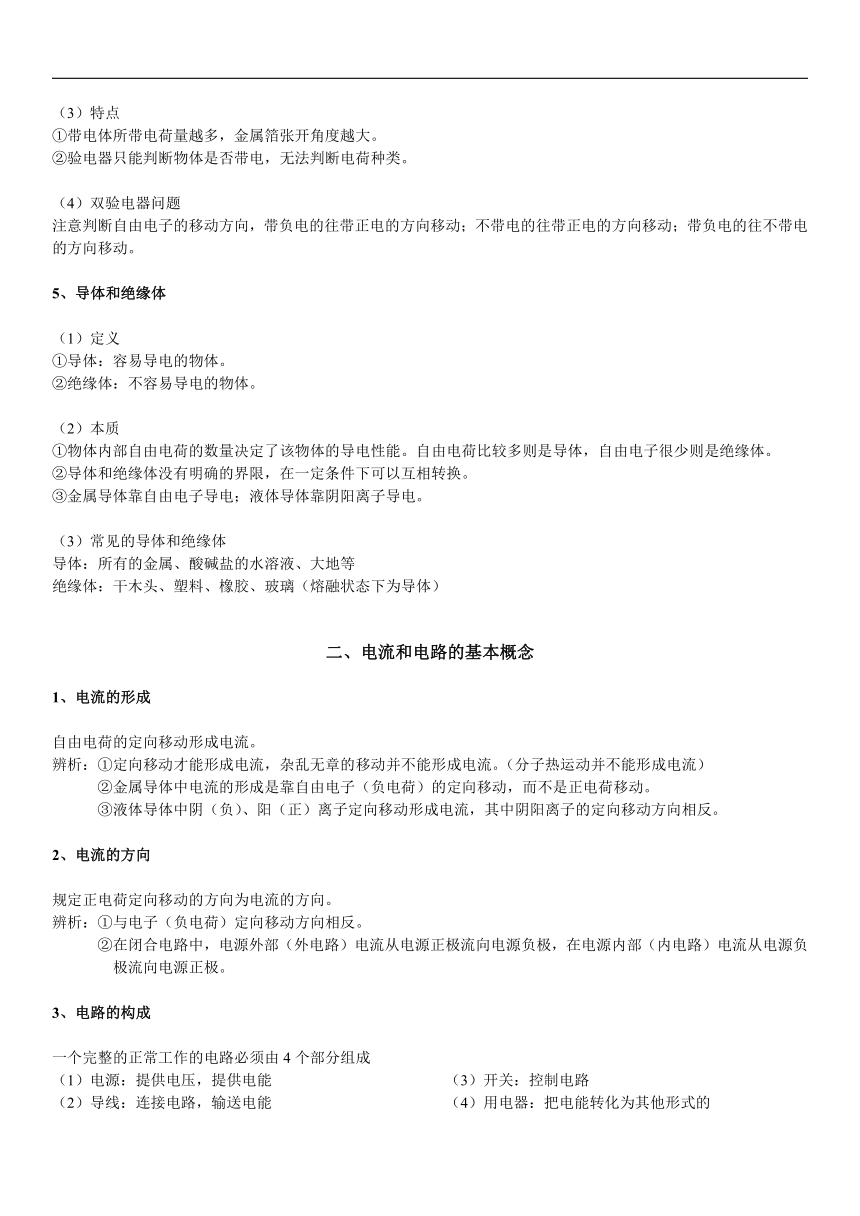

（3）特点
①带电体所带电荷量越多，金属箔张开角度越大。
②验电器只能判断物体是否带电，无法判断电荷种类。
（4）双验电器问题
注意判断自由电子的移动方向，带负电的往带正电的方向移动；不带电的往带正电的方向移动；带负电的往不带电的方向移动。
5、导体和绝缘体
（1）定义
①导体：容易导电的物体。
②绝缘体：不容易导电的物体。
（2）本质
①物体内部自由电荷的数量决定了该物体的导电性能。自由电荷比较多则是导体，自由电子很少则是绝缘体。
②导体和绝缘体没有明确的界限，在一定条件下可以互相转换。
③金属导体靠自由电子导电；液体导体靠阴阳离子导电。
（3）常见的导体和绝缘体
导体：所有的金属、酸碱盐的水溶液、大地等
绝缘体：干木头、塑料、橡胶、玻璃（熔融状态下为导体）
二、电流和电路的基本概念
1、电流的形成
自由电荷的定向移动形成电流。
辨析：①定向移动才能形成电流，杂乱无章的移动并不能形成电流。（分子热运动并不能形成电流）
②金属导体中电流的形成是靠自由电子（负电荷）的定向移动，而不是正电荷移动。
③液体导体中阴（负）、阳（正）离子定向移动形成电流，其中阴阳离子的定向移动方向相反。
2、电流的方向
规定正电荷定向移动的方向为电流的方向。
辨析：①与电子（负电荷）定向移动方向相反。
②在闭合电路中，电源外部（外电路）电流从电源正极流向电源负极，在电源内部（内电路）电流从电源负极流向电源正极。
3、电路的构成
一个完整的正常工作的电路必须由4个部分组成
2
（1）电源：提供电压，提供电能
（2）导线：连接电路，输送电能
（3）开关：控制电路
（4）用电器：把电能转化为其他形式的
4、常见的电路元件及其符号
5、作图规范
（1）实物图作图规范
①所有导线都必须接在接线柱上，一个元件应连接两个接线柱
②导线不允许交叉，不允许在导线中间相连
③部分元件需要注意电流流向
（2）电路图作图规范
①电学元件的符号要规范统一
②导线要横平竖直，没有连接的两根导线避免交叉
③元件避免画在拐角处
④元件之间的连接方式要与实物图一一对应
6、电路的三种状态
（1）通路
电路正常连接，用电器正常工作。
（2）断路（开路）
电路中有某处断开，电路中没有电流，用电器不工作。
（3）短路/短接
①电源短路：直接用导线将电源正负极连接起来。电流从电源正极不经过用电器直接流到电源负极。
会引起电源损坏。
*②用电器短路（短接）：用导线与用电器并联。被短路的用电器不能工作。
三、串联和并联
1、串联电路
（1）概念
各用电器首尾相连，依次连接，然后接入电路中，我们说这些用电器是串联。
（2）电路图
（3）特点
①只有一条电流路径
②一个开关控制所有用电器
③各用电器之间相互影响，一断全断
2、并联电路
（1）概念
各用电器两端分别连接在一起，然后接到电路中，我们说这些用电器是并联。
并联电路中，用电器共用的部分叫做干路，单独使用的部分叫做支路。
（2）电路图
（3）特点
①有多条电流路径
②干路开关控制所有电路，支路开关控制所在支路
③各用电器之间不会互相影响，除非发生短路，一短全短
3、电路图与实物图的转换
补充练习
4、电路设计（逻辑电路）
简单介绍与门、或门、非门。补充题目
四、电流及其测量
1、认识电流
（1）基本概念
①定义
表示电流强弱的物理量是电流。常用字母I表示。
②单位
主单位：安培（A）
常用单位
③常见用电器的电流（如右图）
*2、电流的计算
其中Q为电荷量，t为时间
2、电流表
（1）作用：测量所在电路电流大小
并联电路中，若在支路则测该支路电流，若在干路则测总电流。
（2）结构（如图所示）
*（3）原理：通电导体在磁场中受到力的作用。
（4）量程分度值
量程 分度值 关系
0~0.6A 0.02A 指针偏转程度相同时， 大量程读数是小量程的5倍
0~3A 0.1A
读数方法：先根据导线连接方式确定量程与分度值，再进行读数。
（5）使用规范
①使用前先调零；
②电流表应串联在被测电路中（禁止并联）；
③电流应从正接线柱流进，负接线柱流出（正进负出）；
④禁止将电流表直接接到电源两极；
⑤连接是要选择合适的量程，严禁超过电流表量程测量（试触法选择量程）。
五、串并联电路中电流规律
1、串联电路中电流规律
探究串联电路中电流规律实验
（1）实验猜想：串联电路中电流处处相等。
（2）实验步骤
①把电流表分别接入电路图中a、b、c三处，测出a、b、c三处电流大小。
②换上另外两个不同的小灯泡进行多次测量。
（3）实验数据
实验次数 a处电流（A） b处电流（A） c处电流（A）
1
2
3
（4）实验结论
串联电路中，电流处处相等。
2、并联电路中电流规律
探究并联电路中电流规律实验
（1）实验猜想：各支路电流之和等于干路电流。
（2）实验步骤
①把电流表分别接入电路图中a、b、c三处，测出a、b、c三处电流大小。
②换上另外两个不同的小灯泡进行多次测量。
（3）实验数据
实验次数 a处电流（A） b处电流（A） c处电流（A） （A）
1
2
3
（4）实验结论
并联电路中，各支路电流之和等于干路电流。
