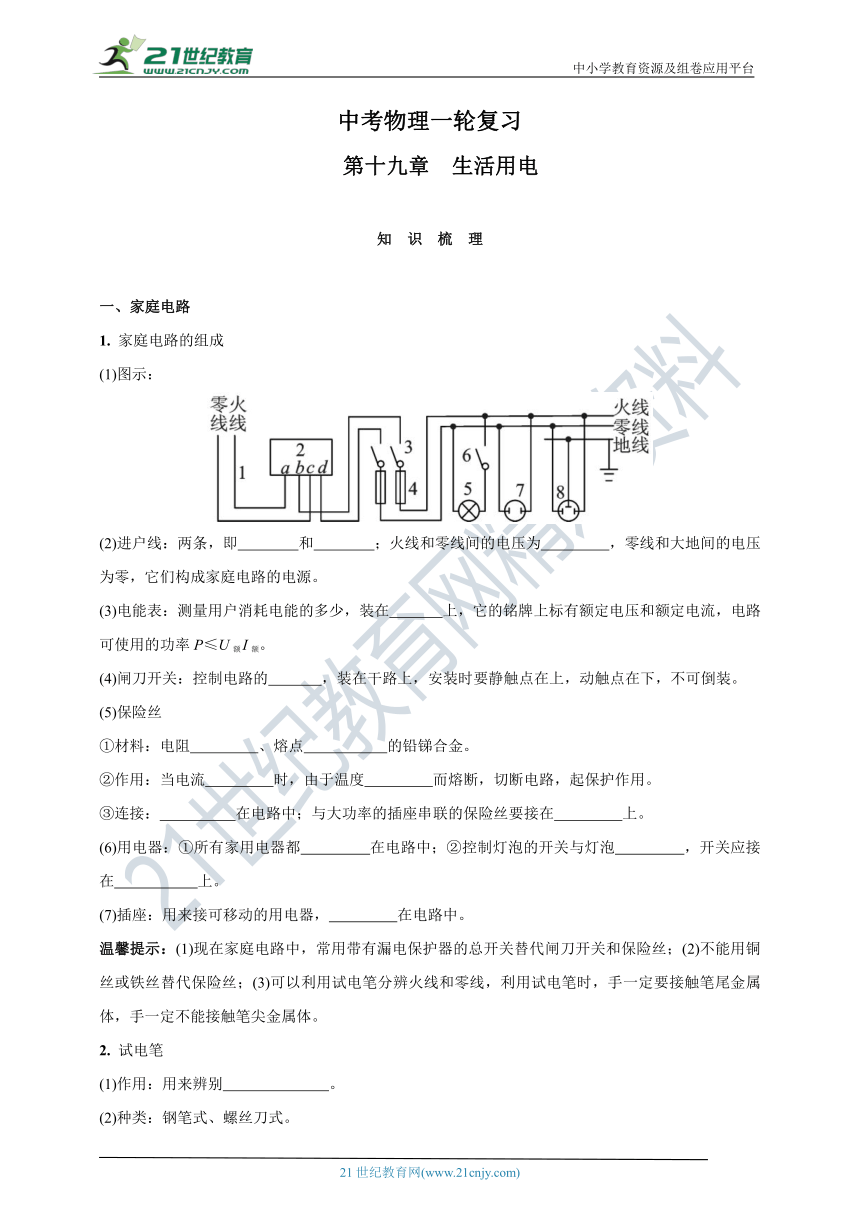

中考物理一轮复习
　第十九章　生活用电
知 识 梳 理
一、家庭电路
1. 家庭电路的组成
(1)图示：
(2)进户线：两条，即　 　和　 　；火线和零线间的电压为　 　，零线和大地间的电压为零，它们构成家庭电路的电源。
(3)电能表：测量用户消耗电能的多少，装在　 上，它的铭牌上标有额定电压和额定电流，电路可使用的功率P≤U额I额。
(4)闸刀开关：控制电路的　 　，装在干路上，安装时要静触点在上，动触点在下，不可倒装。
(5)保险丝
①材料：电阻　 　、熔点　 　的铅锑合金。
②作用：当电流　 　时，由于温度　 而熔断，切断电路，起保护作用。
③连接：　 　在电路中；与大功率的插座串联的保险丝要接在　 　上。
(6)用电器：①所有家用电器都　 　在电路中；②控制灯泡的开关与灯泡　 　，开关应接在　 　上。
(7)插座：用来接可移动的用电器，　 　在电路中。
温馨提示：(1)现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝；(2)不能用铜丝或铁丝替代保险丝；(3)可以利用试电笔分辨火线和零线，利用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体。
2. 试电笔
(1)作用：用来辨别　 。
(2)种类：钢笔式、螺丝刀式。

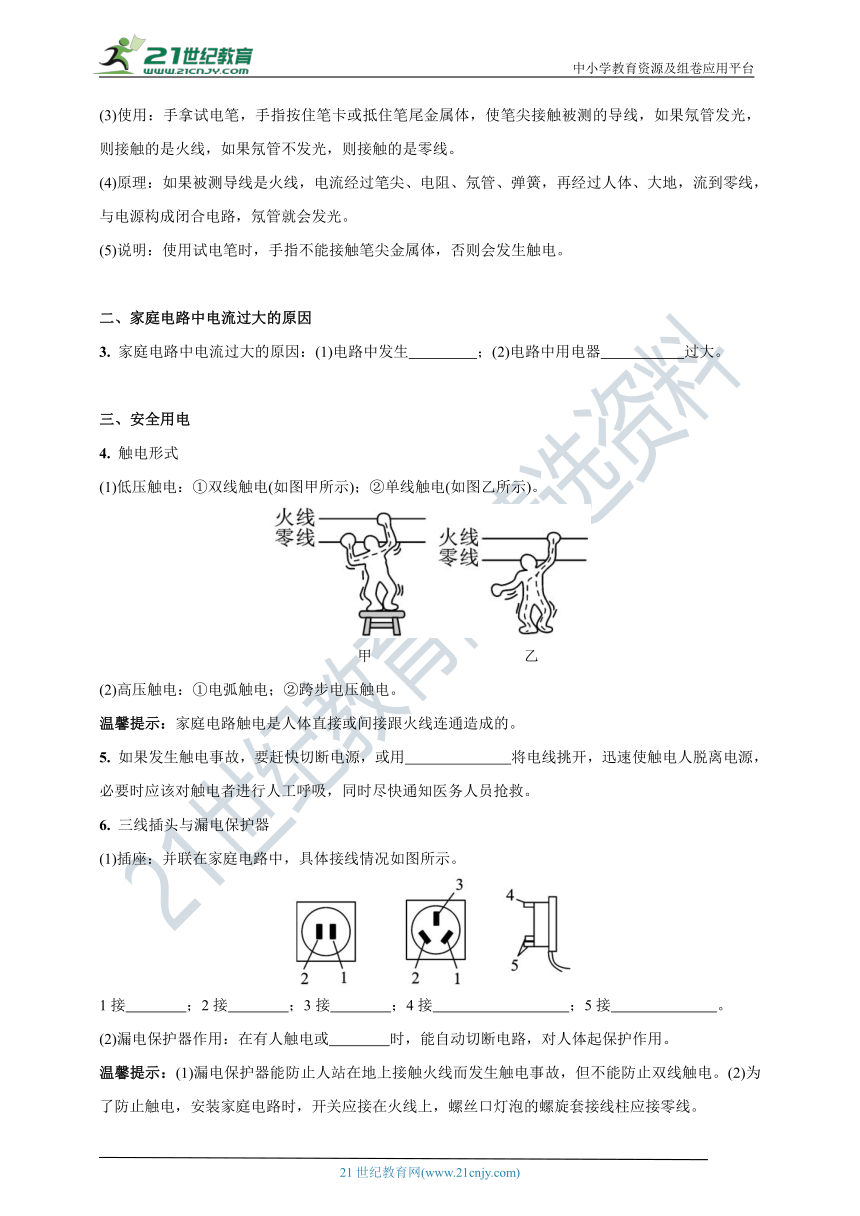

(3)使用：手拿试电笔，手指按住笔卡或抵住笔尾金属体，使笔尖接触被测的导线，如果氖管发光，则接触的是火线，如果氖管不发光，则接触的是零线。
(4)原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地，流到零线，与电源构成闭合电路，氖管就会发光。
(5)说明：使用试电笔时，手指不能接触笔尖金属体，否则会发生触电。
二、家庭电路中电流过大的原因
3. 家庭电路中电流过大的原因：(1)电路中发生　 　；(2)电路中用电器　 　过大。
三、安全用电
4. 触电形式
(1)低压触电：①双线触电(如图甲所示)；②单线触电(如图乙所示)。
甲 乙
(2)高压触电：①电弧触电；②跨步电压触电。
温馨提示：家庭电路触电是人体直接或间接跟火线连通造成的。
5. 如果发生触电事故，要赶快切断电源，或用　 　将电线挑开，迅速使触电人脱离电源，必要时应该对触电者进行人工呼吸，同时尽快通知医务人员抢救。
6. 三线插头与漏电保护器
(1)插座：并联在家庭电路中，具体接线情况如图所示。
1接　 　；2接　 　；3接　 　；4接　 ；5接　 。
(2)漏电保护器作用：在有人触电或　 　时，能自动切断电路，对人体起保护作用。
温馨提示：(1)漏电保护器能防止人站在地上接触火线而发生触电事故，但不能防止双线触电。(2)为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线。
7. 安全用电原则：不接触低压带电体，　 　高压带电体。
考 点 讲 解

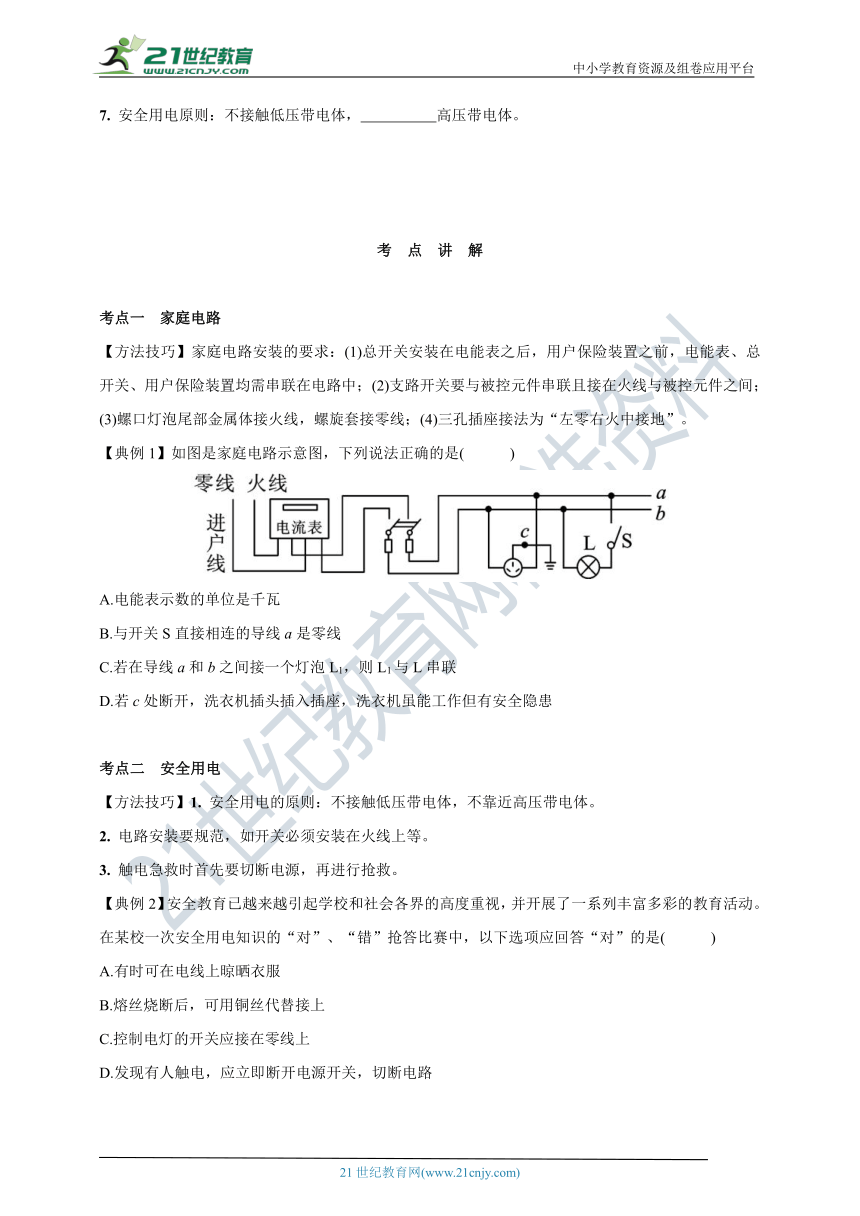

考点一　家庭电路
【方法技巧】家庭电路安装的要求：(1)总开关安装在电能表之后，用户保险装置之前，电能表、总开关、用户保险装置均需串联在电路中；(2)支路开关要与被控元件串联且接在火线与被控元件之间；(3)螺口灯泡尾部金属体接火线，螺旋套接零线；(4)三孔插座接法为“左零右火中接地”。
【典例1】如图是家庭电路示意图，下列说法正确的是( )
A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1，则L1与L串联
D.若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
考点二　安全用电
【方法技巧】1. 安全用电的原则：不接触低压带电体，不靠近高压带电体。
2. 电路安装要规范，如开关必须安装在火线上等。
3. 触电急救时首先要切断电源，再进行抢救。
【典例2】安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应回答“对”的是( )
A.有时可在电线上晾晒衣服
B.熔丝烧断后，可用铜丝代替接上
C.控制电灯的开关应接在零线上
D.发现有人触电，应立即断开电源开关，切断电路

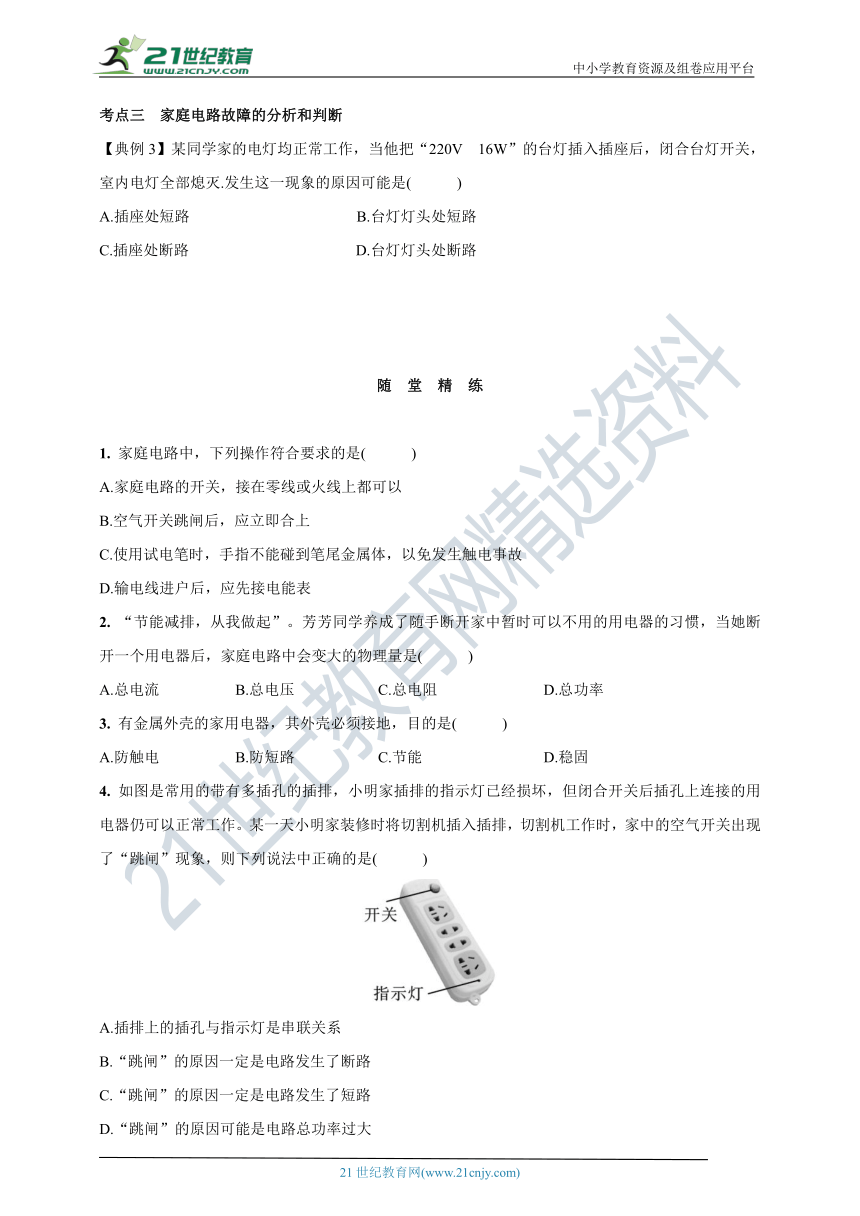

考点三　家庭电路故障的分析和判断
【典例3】某同学家的电灯均正常工作，当他把“220V　16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭.发生这一现象的原因可能是( )
A.插座处短路 B.台灯灯头处短路
C.插座处断路 D.台灯灯头处断路
随 堂 精 练
1. 家庭电路中，下列操作符合要求的是( )
A.家庭电路的开关，接在零线或火线上都可以
B.空气开关跳闸后，应立即合上
C.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D.输电线进户后，应先接电能表
2. “节能减排，从我做起”。芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯，当她断开一个用电器后，家庭电路中会变大的物理量是( )
A.总电流 B.总电压 C.总电阻 D.总功率
3. 有金属外壳的家用电器，其外壳必须接地，目的是( )
A.防触电 B.防短路 C.节能 D.稳固
4. 如图是常用的带有多插孔的插排，小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，则下列说法中正确的是( )
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
5. 关于安全用电，图中错误的是( )
甲 乙 丙 丁
A.甲图：使用测电笔的方法 B.乙图：开关接在火线上
C.丙图：螺口灯的螺旋金属接在零线上 D.丁图：三孔插座应有接地线
6. 为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与　 　相连；控制家用电器的开关要串联在　 　线和用电器之间。
7. 如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
参 考 答 案
知识梳理
1. (2)火线　零线　220V　(3)干路 (4)通断　(5)①比较大　比较低　②过大　升高 ③串联　火线　(6)①并联　②串联　火线　(7)并联　2. (1)火线和零线 3. (1)短路　(2)总功率　5. 干燥的木棍　6. (1)火线　零线　地线　用电器金属外壳 用电部分 (2)漏电　7. 不靠近　
考点讲解
【典例1】D 【典例2】D 【典例3】B
随堂精练
1. D 2. C 3. A 4. D 5. A
6. 大地　火　
7. 解：如图所示。
