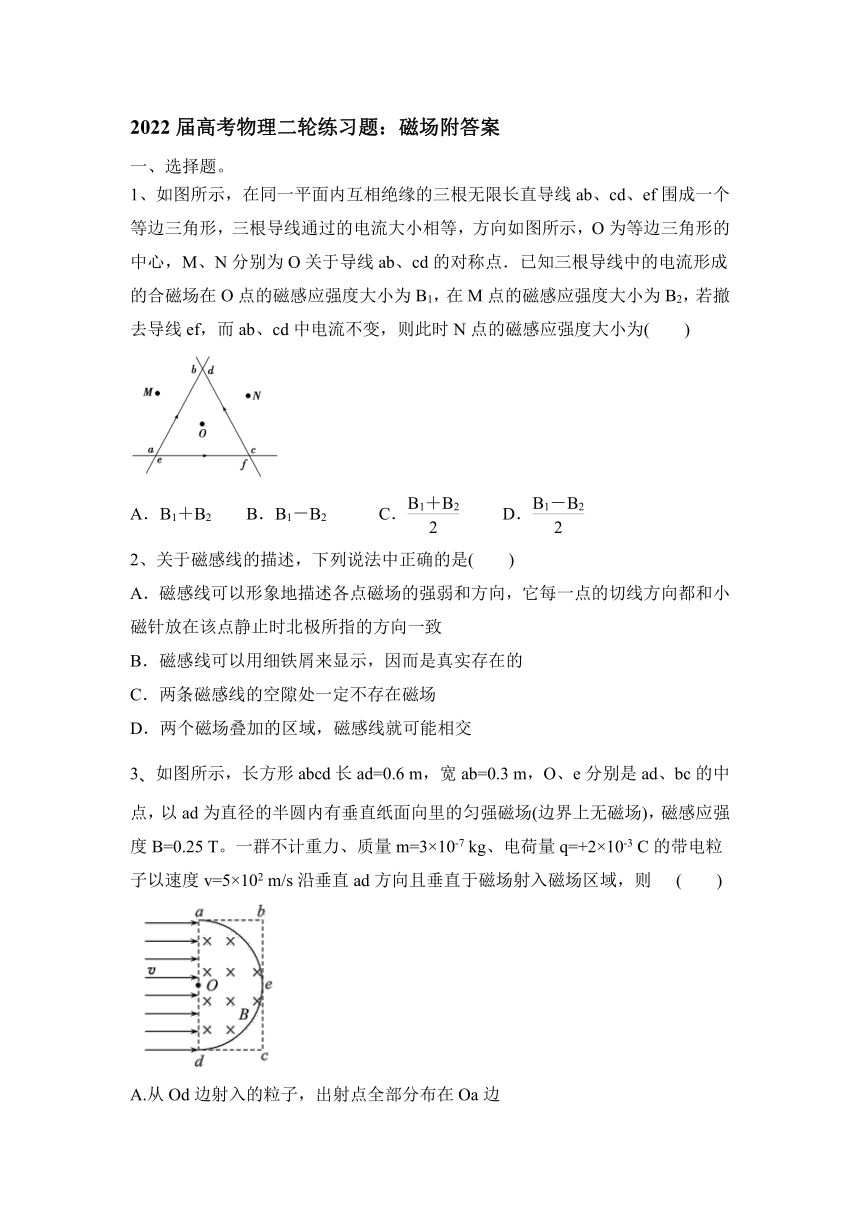

2022届高考物理二轮练习题：磁场附答案
一、选择题。
1、如图所示，在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形，三根导线通过的电流大小相等，方向如图所示，O为等边三角形的中心，M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1，在M点的磁感应强度大小为B2，若撤去导线ef，而ab、cd中电流不变，则此时N点的磁感应强度大小为(　　)
A．B1＋B2　　B．B1－B2 C． D．
2、关于磁感线的描述，下列说法中正确的是(　　)
A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
B．磁感线可以用细铁屑来显示，因而是真实存在的
C．两条磁感线的空隙处一定不存在磁场
D．两个磁场叠加的区域，磁感线就可能相交
3、如图所示，长方形abcd长ad=0.6 m，宽ab=0.3 m，O、e分别是ad、bc的中点，以ad为直径的半圆内有垂直纸面向里的匀强磁场(边界上无磁场)，磁感应强度B=0.25 T。一群不计重力、质量m=3×10-7 kg、电荷量q=+2×10-3 C的带电粒子以速度v=5×102 m/s沿垂直ad方向且垂直于磁场射入磁场区域，则 (　　)
A.从Od边射入的粒子，出射点全部分布在Oa边
B.从aO边射入的粒子，出射点全部分布在ab边
C.从Od边射入的粒子，出射点分布在Oa边和ab边
D.从aO边射入的粒子，出射点分布在ab边和bc边
4、阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示。若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是(　　)
A．电路中的电源必须是交流电源
B．电路中的a端点须连接直流电源的负极
C．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度
D．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度
5、(多选)如图所示，直角三角形ABC内存在磁感应强度大小为B、方向垂直于△ABC平面向里的匀强磁场，O点为AB边的中点，θ＝30°。一对正、负电子(不计重力)自O点沿ABC平面垂直AB边射入磁场，结果均从AB边射出磁场且均恰好不从两直角边射出磁场。下列说法正确的是(　　)
A．正电子从AB边的O、B两点间射出磁场
B．正、负电子在磁场中运动的时间相等
C．正电子在磁场中运动的轨迹半径较大
D．正、负电子在磁场中运动的速率之比为(3＋2)∶9
6、回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。设D形盒半径为R。若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f。则下列说法正确的是(　　)
A．质子被加速后的最大速度不可能超过2πfR
B．质子被加速后的最大速度与加速电场的电压大小有关
C．高频电源只能使用矩形交变电流，不能使用正弦式交变电流
D．不改变B和f，该回旋加速器也能用于加速α粒子
7、如图所示，正方形区域内存在垂直纸面的匀强磁场。一带电粒子垂直磁场边界从a点射入，从b点射出。下列说法正确的是(　　)
A．粒子带正电
B．粒子在b点速率大于在a点速率
C．若仅减小磁感应强度，则粒子可能从b点右侧射出
D．若仅减小入射速率，则粒子在磁场中运动时间变短
8、(多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的粗糙细杆上自由滑动，细杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，圆环以初速度v0向右运动直至处于平衡状态，则圆环克服摩擦力做的功可能为(　　)
A．0 B．mv C． D．m
9、“人造小太阳”托卡马克装置使用强磁场约束高温等离子体，使其中的带电粒子被尽可能限制在装置内部，而不与装置器壁碰撞．已知等离子体中带电粒子的平均动能与等离子体的温度T成正比，为约束更高温度的等离子体，则需要更强的磁场，以使带电粒子在磁场中的运动半径不变．由此可判断所需的磁感应强度B正比于(　　)
A．　　　 B．T C． D．T2
10、如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是(　　)
A．ma＞mb＞mc　　　　　B．mb＞ma＞mc
C．mc＞ma＞mb D．mc＞mb＞ma
11、(双选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)
甲　　　　　　　　乙
A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度
B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度
C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度
D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度

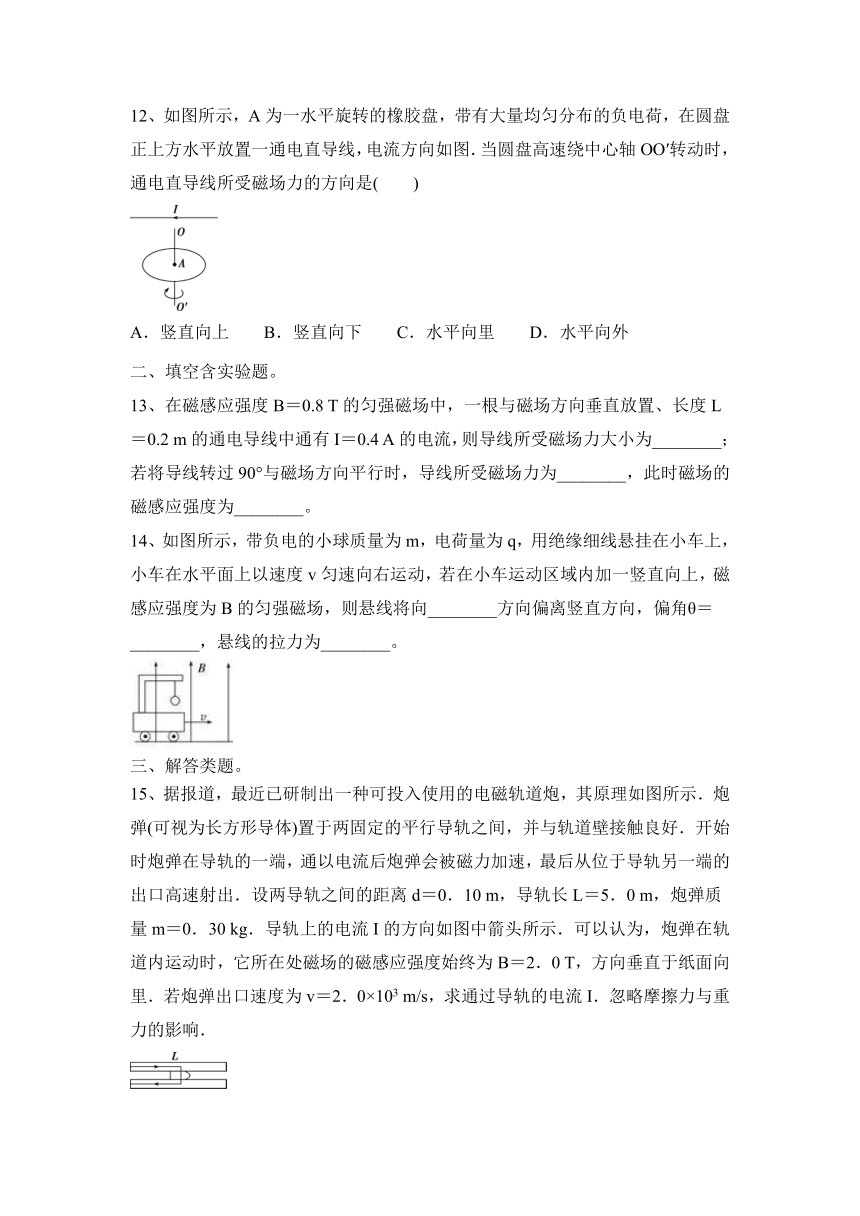

12、如图所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图．当圆盘高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是(　　)
A．竖直向上　　B．竖直向下 C．水平向里 D．水平向外
二、填空含实验题。
13、在磁感应强度B＝0.8 T的匀强磁场中，一根与磁场方向垂直放置、长度L＝0.2 m的通电导线中通有I＝0.4 A的电流，则导线所受磁场力大小为________；若将导线转过90°与磁场方向平行时，导线所受磁场力为________，此时磁场的磁感应强度为________。
14、如图所示，带负电的小球质量为m，电荷量为q，用绝缘细线悬挂在小车上，小车在水平面上以速度v匀速向右运动，若在小车运动区域内加一竖直向上，磁感应强度为B的匀强磁场，则悬线将向________方向偏离竖直方向，偏角θ＝________，悬线的拉力为________。
三、解答类题。
15、据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如图所示．炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁接触良好．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离d＝0．10 m，导轨长L＝5．0 m，炮弹质量m＝0．30 kg．导轨上的电流I的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B＝2．0 T，方向垂直于纸面向里．若炮弹出口速度为v＝2．0×103 m/s，求通过导轨的电流I．忽略摩擦力与重力的影响．
16、如图所示，U形平行金属导轨与水平面成37°角，金属杆ab横跨放在导轨上，其有效长度为0.5 m，质量为0.2 kg，与导轨间的动摩擦因数为0.1。空间存在竖直向上的磁感应强度为2 T的匀强磁场。要使ab杆在导轨上保持静止，则ab中的电流大小应在什么范围？(设最大静摩擦力与滑动摩擦力相等，g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8)
17、如图所示，在磁感应强度B＝1.0 T，方向竖直向下的匀强磁场中，有一个与水平面成θ＝37°角的导电滑轨，滑轨上放置一个可自由移动的金属杆ab。已知接在滑轨中的电源电动势E＝12 V，内阻不计。ab杆长L＝0.5 m，质量m＝0.2 kg，杆与滑轨间的动摩擦因数μ＝0.1，滑轨与ab杆的电阻忽略不计。求：要使ab杆在滑轨上保持静止，滑动变阻器R的阻值在什么范围内变化？(g取10 m/s2，sin37°＝0.6，cos37°＝0.8，可认为最大静摩擦力等于滑动摩擦力，结果保留一位有效数字)
2022届高考物理二轮练习题：磁场附答案
一、选择题。
1、如图所示，在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形，三根导线通过的电流大小相等，方向如图所示，O为等边三角形的中心，M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1，在M点的磁感应强度大小为B2，若撤去导线ef，而ab、cd中电流不变，则此时N点的磁感应强度大小为(　　)
A．B1＋B2　　B．B1－B2 C． D．
【答案】C．
2、关于磁感线的描述，下列说法中正确的是(　　)
A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
B．磁感线可以用细铁屑来显示，因而是真实存在的
C．两条磁感线的空隙处一定不存在磁场
D．两个磁场叠加的区域，磁感线就可能相交
【答案】A　
3、如图所示，长方形abcd长ad=0.6 m，宽ab=0.3 m，O、e分别是ad、bc的中点，以ad为直径的半圆内有垂直纸面向里的匀强磁场(边界上无磁场)，磁感应强度B=0.25 T。一群不计重力、质量m=3×10-7 kg、电荷量q=+2×10-3 C的带电粒子以速度v=5×102 m/s沿垂直ad方向且垂直于磁场射入磁场区域，则 (　　)
A.从Od边射入的粒子，出射点全部分布在Oa边
B.从aO边射入的粒子，出射点全部分布在ab边
C.从Od边射入的粒子，出射点分布在Oa边和ab边
D.从aO边射入的粒子，出射点分布在ab边和bc边
【答案】D
4、阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示。若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是(　　)
A．电路中的电源必须是交流电源
B．电路中的a端点须连接直流电源的负极
C．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度
D．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度
【答案】C　
5、(多选)如图所示，直角三角形ABC内存在磁感应强度大小为B、方向垂直于△ABC平面向里的匀强磁场，O点为AB边的中点，θ＝30°。一对正、负电子(不计重力)自O点沿ABC平面垂直AB边射入磁场，结果均从AB边射出磁场且均恰好不从两直角边射出磁场。下列说法正确的是(　　)
A．正电子从AB边的O、B两点间射出磁场
B．正、负电子在磁场中运动的时间相等
C．正电子在磁场中运动的轨迹半径较大
D．正、负电子在磁场中运动的速率之比为(3＋2)∶9
【答案】ABD　
6、回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。设D形盒半径为R。若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f。则下列说法正确的是(　　)
A．质子被加速后的最大速度不可能超过2πfR
B．质子被加速后的最大速度与加速电场的电压大小有关
C．高频电源只能使用矩形交变电流，不能使用正弦式交变电流
D．不改变B和f，该回旋加速器也能用于加速α粒子
【答案】A　
7、如图所示，正方形区域内存在垂直纸面的匀强磁场。一带电粒子垂直磁场边界从a点射入，从b点射出。下列说法正确的是(　　)
A．粒子带正电
B．粒子在b点速率大于在a点速率
C．若仅减小磁感应强度，则粒子可能从b点右侧射出
D．若仅减小入射速率，则粒子在磁场中运动时间变短
【答案】C 　
8、(多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的粗糙细杆上自由滑动，细杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，圆环以初速度v0向右运动直至处于平衡状态，则圆环克服摩擦力做的功可能为(　　)
A．0 B．mv C． D．m
【答案】ABD　

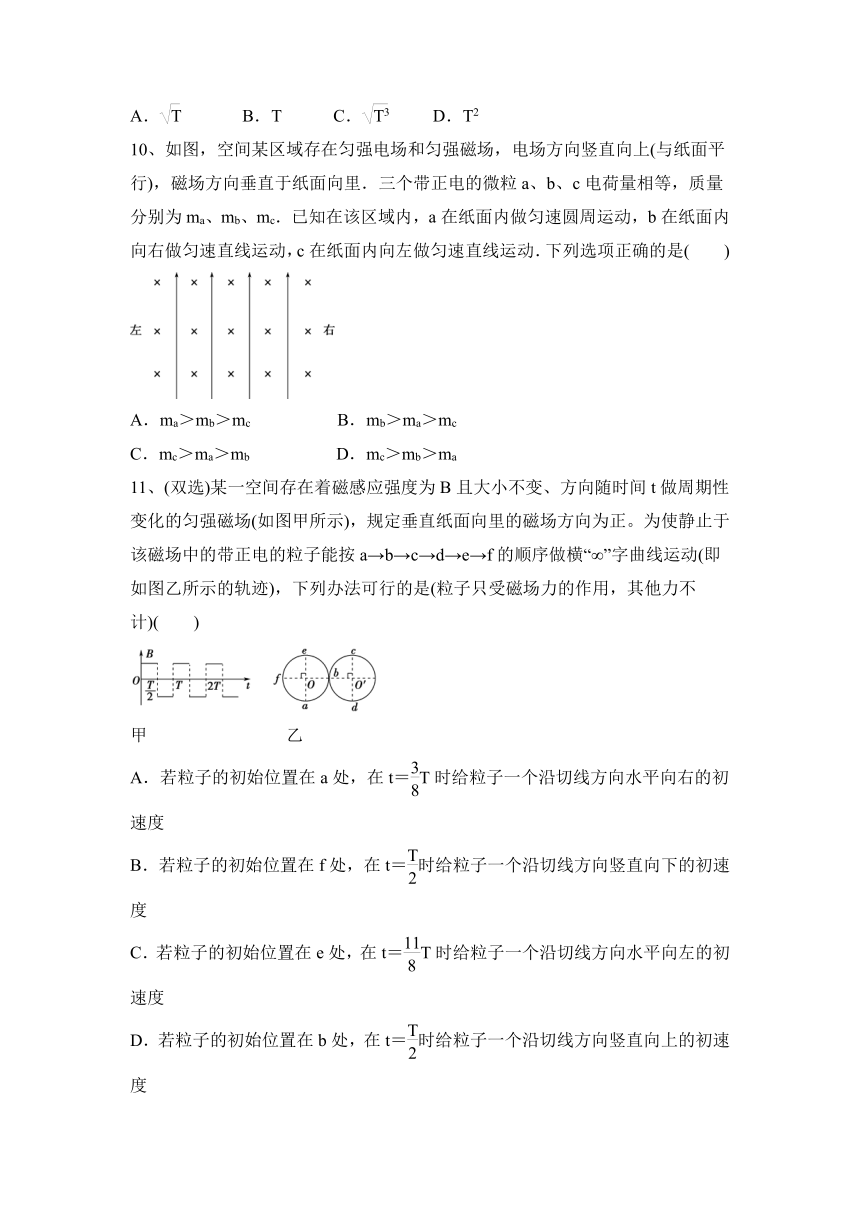

9、“人造小太阳”托卡马克装置使用强磁场约束高温等离子体，使其中的带电粒子被尽可能限制在装置内部，而不与装置器壁碰撞．已知等离子体中带电粒子的平均动能与等离子体的温度T成正比，为约束更高温度的等离子体，则需要更强的磁场，以使带电粒子在磁场中的运动半径不变．由此可判断所需的磁感应强度B正比于(　　)
A．　　　 B．T C． D．T2
【答案】A
10、如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是(　　)
A．ma＞mb＞mc　　　　　B．mb＞ma＞mc
C．mc＞ma＞mb D．mc＞mb＞ma
【答案】B．
11、(双选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)
甲　　　　　　　　乙
A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度
B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度
C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度
D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度
【答案】AD　
12、如图所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图．当圆盘高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是(　　)
A．竖直向上　　B．竖直向下 C．水平向里 D．水平向外
【答案】C．
二、填空含实验题。
13、在磁感应强度B＝0.8 T的匀强磁场中，一根与磁场方向垂直放置、长度L＝0.2 m的通电导线中通有I＝0.4 A的电流，则导线所受磁场力大小为________；若将导线转过90°与磁场方向平行时，导线所受磁场力为________，此时磁场的磁感应强度为________。
【答案】6.4×10－2N　0　0.8 T
14、如图所示，带负电的小球质量为m，电荷量为q，用绝缘细线悬挂在小车上，小车在水平面上以速度v匀速向右运动，若在小车运动区域内加一竖直向上，磁感应强度为B的匀强磁场，则悬线将向________方向偏离竖直方向，偏角θ＝________，悬线的拉力为________。
【答案】纸内　arctan　
【解析】由左手定则可知，带负电小球受到的洛伦兹力方向垂直纸面向里，因此悬线将向纸内方向偏离；对小球受力分析，小球受重力、拉力与洛伦兹力，
根据力的平行四边形定则，结合平衡条件，
则有：tanθ＝
解得：θ＝arctan
由力的合成法则，则有悬线的拉力为
T＝。
三、解答类题。
15、据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如图所示．炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁接触良好．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离d＝0．10 m，导轨长L＝5．0 m，炮弹质量m＝0．30 kg．导轨上的电流I的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B＝2．0 T，方向垂直于纸面向里．若炮弹出口速度为v＝2．0×103 m/s，求通过导轨的电流I．忽略摩擦力与重力的影响．
【答案】6．0×105 A
解析：在导轨通有电流I时，炮弹作为导体受到磁场施
加的安培力为F＝IdB
根据动能定理有FL＝mv2
联立解得I＝
代入题给数据得I＝6．0×105 A．
16、如图所示，U形平行金属导轨与水平面成37°角，金属杆ab横跨放在导轨上，其有效长度为0.5 m，质量为0.2 kg，与导轨间的动摩擦因数为0.1。空间存在竖直向上的磁感应强度为2 T的匀强磁场。要使ab杆在导轨上保持静止，则ab中的电流大小应在什么范围？(设最大静摩擦力与滑动摩擦力相等，g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8)
【答案】1.21 A≤I≤1.84 A。
【解析】先画出金属杆受力的侧面图，由于安培力的大小与电流有关，因此改变电流的大小，可以改变安培力的大小，也可以使导线所受的摩擦力方向发生变化。由平衡条件可知，当电流较小时，导线所受的摩擦力方向沿斜面向上，如图甲所示。
甲　　　　　　　乙
则mgsin θ＝μ(mgcos θ＋Fsin θ)＋Fcos θ
又F＝BI1L，得I1＝≈1.21 A
当电流较大时，导线所受的摩擦力方向沿斜面向下，如图乙所示。
则mgsin θ＋μ(mgcos θ＋Fsin θ)＝Fcos θ
又F＝BI2L，I2＝≈1.84 A
所以1.21 A≤I≤1.84 A。
17、如图所示，在磁感应强度B＝1.0 T，方向竖直向下的匀强磁场中，有一个与水平面成θ＝37°角的导电滑轨，滑轨上放置一个可自由移动的金属杆ab。已知接在滑轨中的电源电动势E＝12 V，内阻不计。ab杆长L＝0.5 m，质量m＝0.2 kg，杆与滑轨间的动摩擦因数μ＝0.1，滑轨与ab杆的电阻忽略不计。求：要使ab杆在滑轨上保持静止，滑动变阻器R的阻值在什么范围内变化？(g取10 m/s2，sin37°＝0.6，cos37°＝0.8，可认为最大静摩擦力等于滑动摩擦力，结果保留一位有效数字)
【答案】3 Ω≤R≤5 Ω
【解析】分别画出ab杆在恰好不下滑和恰好不上滑这两种情况下的受力分析图，如图所示。
当ab杆恰好不下滑时，如图甲所示。由平衡条件得
沿斜面方向mgsinθ＝μFN1＋F安1cosθ
垂直斜面方向FN1＝mgcosθ＋F安1sinθ
而F安1＝BL，解得R1＝5 Ω。
当ab杆恰好不上滑时，如图乙所示。由平衡条件得
沿斜面方向mgsinθ＋μFN2＝F安2cosθ
垂直斜面方向FN2＝mgcosθ＋F安2sinθ
而F安2＝BL，解得R2＝3 Ω。
所以，要使ab杆保持静止，
R的取值范围是3 Ω≤R≤5 Ω。
