(共30张PPT)

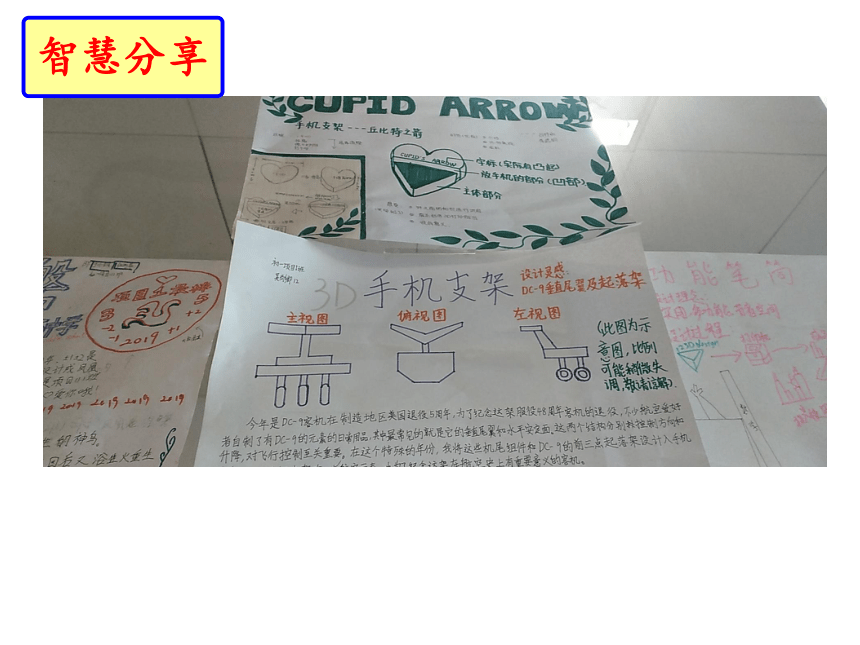

智慧分享
微型组合工具
第二单元 设计与技术实践

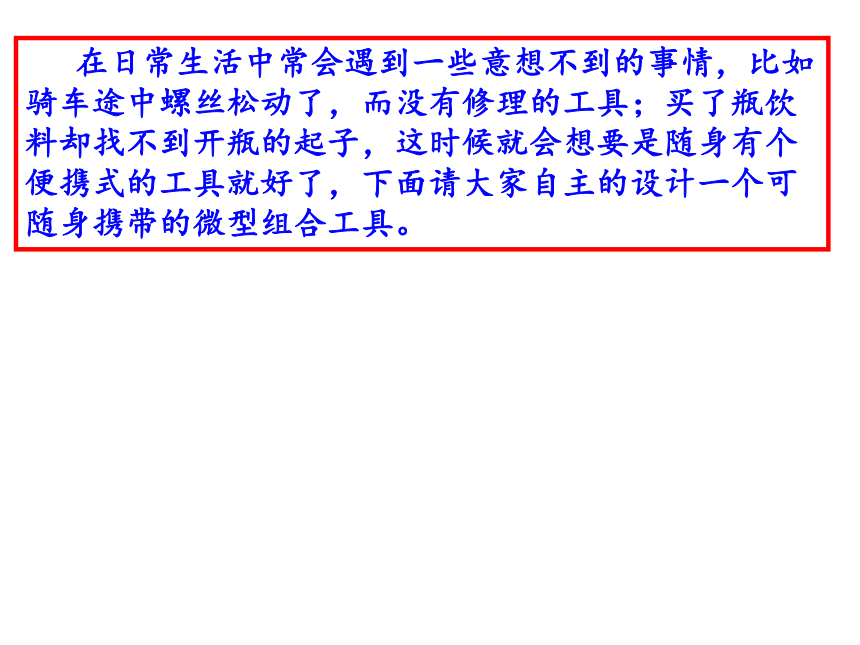

在日常生活中常会遇到一些意想不到的事情，比如骑车途中螺丝松动了，而没有修理的工具；买了瓶饮料却找不到开瓶的起子，这时候就会想要是随身有个便携式的工具就好了，下面请大家自主的设计一个可随身携带的微型组合工具。

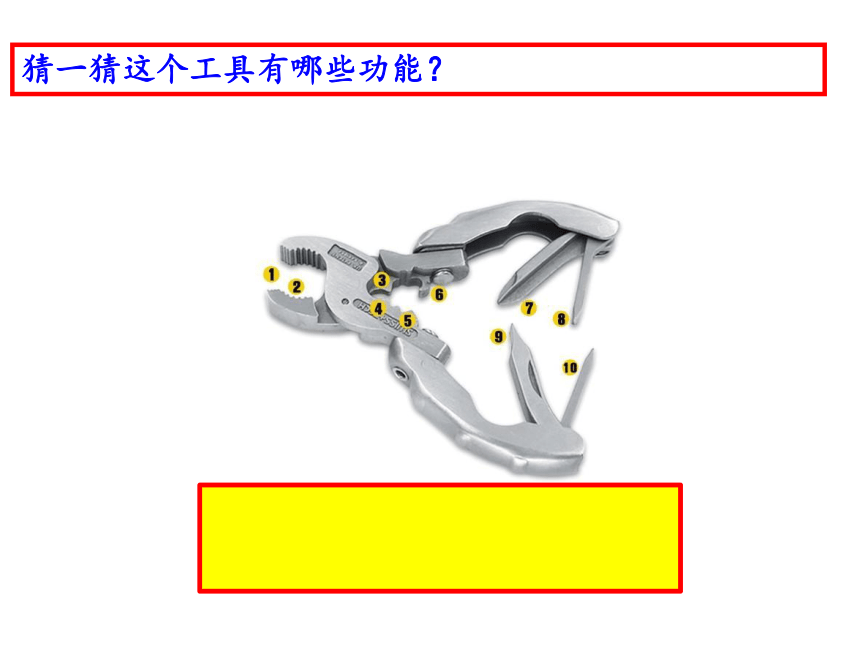

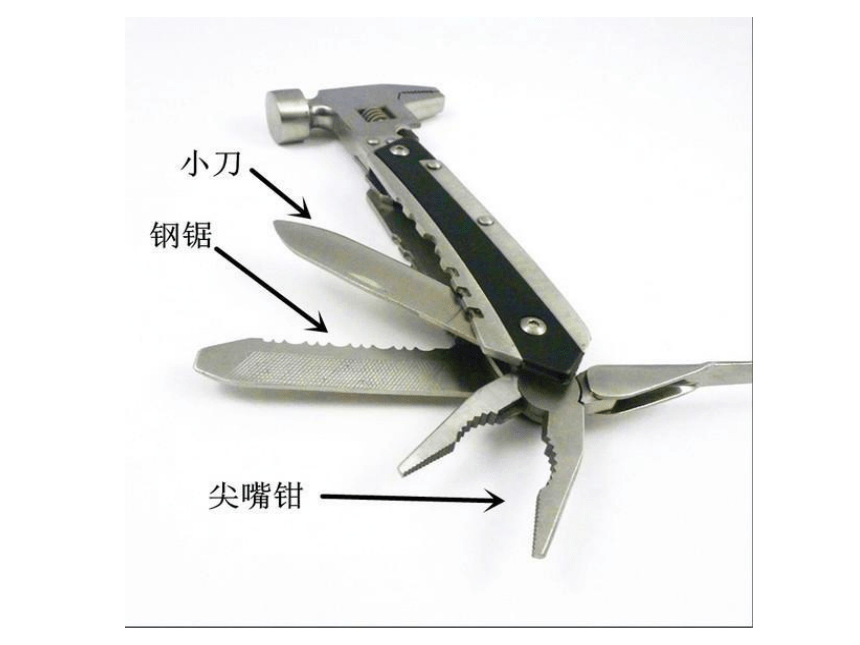

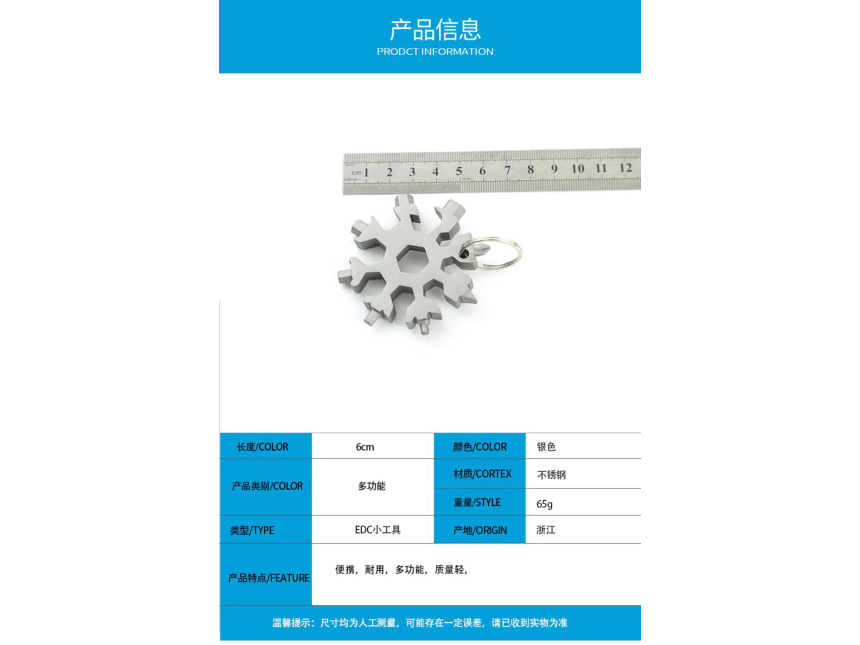

猜一猜这个工具有哪些功能？

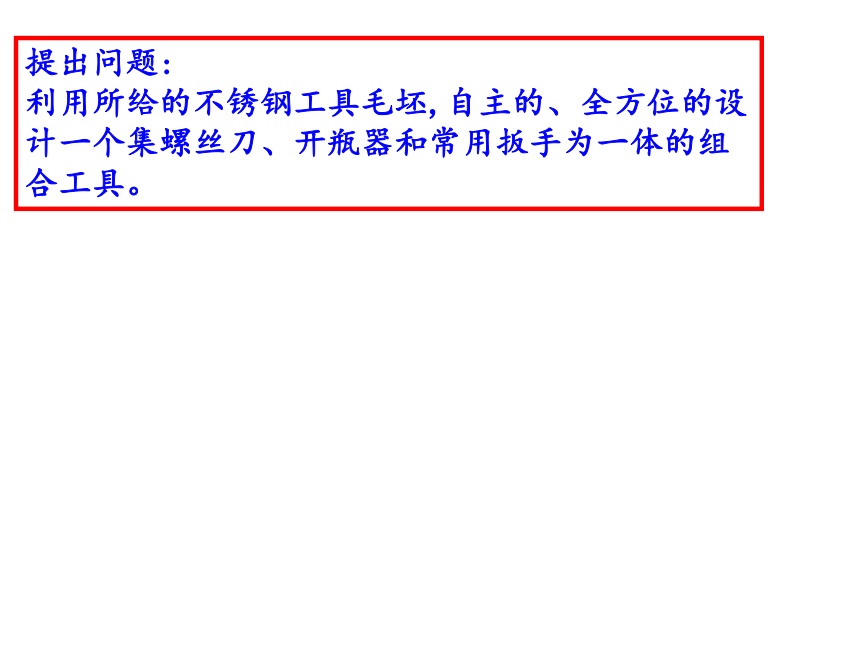

提出问题:
利用所给的不锈钢工具毛坯,自主的、全方位的设计一个集螺丝刀、开瓶器和常用扳手为一体的组合工具。
收集信息
统计常用螺栓、螺母的规格（ 可查阅资料学会螺栓螺母规格的画法和标注法），并收集各种开瓶器，研究它们的结构形式作为设计的依据。

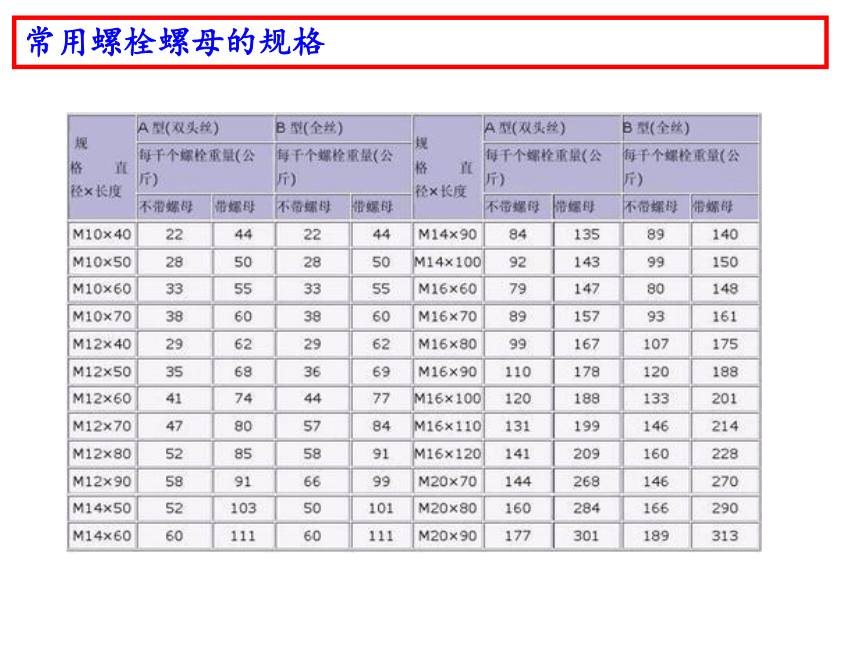

常用螺栓螺母的规格
⒈ 六角螺母
规定标记：
螺母 GB6172 M12
2d
0.8d
简化画法：
国标号
螺纹规格
例：

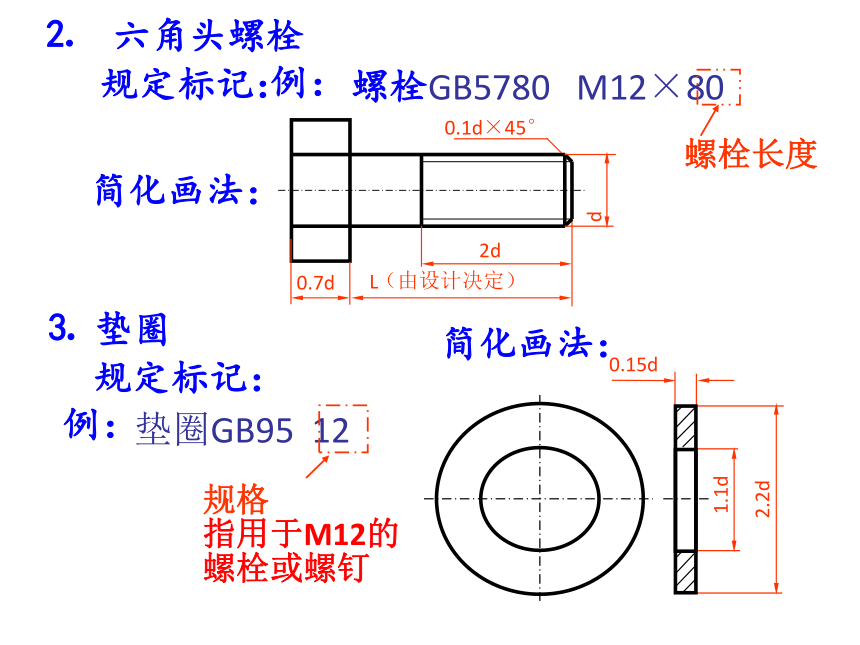

⒉ 六角头螺栓
规定标记：
螺栓GB5780 M12×80
（由设计决定）
0.7d
L
2d
d
0.1d×45°
简化画法：
螺栓长度
例：
⒊ 垫圈
规定标记：
垫圈GB95 12
简化画法：
规格
指用于M12的
螺栓或螺钉
0.15d
1.1d
2.2d
例：
δ1
L

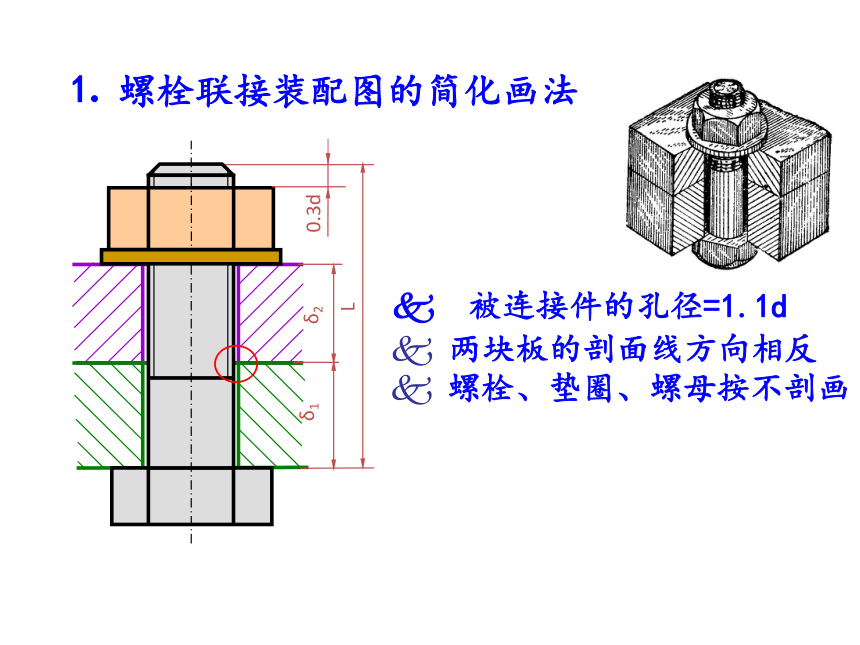

⒈ 螺栓联接装配图的简化画法
螺栓、垫圈、螺母按不剖画
两块板的剖面线方向相反
0.3d
δ2
被连接件的孔径=1.1d
画图步骤：
先画俯视图较方便
各种开瓶器
海马酒刀开瓶器
材质：
不锈铁电镀
开瓶器介绍
海马开瓶器
　　红酒开瓶器的一种，即海马刀开瓶器，它有个更好听的名字叫：侍者之友。 　　
也是通常讲的酒刀（小刀开瓶器，多功能开瓶器）
参考：卓成海马开瓶器
海马刀的功能
主要是两个功能，开啤酒与葡萄酒。 　　
海马开瓶器是侍酒师常备的开酒工具。海马酒刀开瓶器是一个让人惊叹不已的设计，自西班牙人发明后,它的使得跟风者众多,却没有一个能够超得过它。因此号称"开瓶器之王" 。海马型酒刀两级的支点更方便而且更省力的开好一瓶葡萄酒。选用优质材料制成,由啤酒开（开啤酒和拔木塞时作为支点）,螺丝钻和带锯齿小刀三个主要部分组成。美观轻捷，实用。
气压开瓶器
材质
塑料+不锈钢
砂光刀开瓶器
材质
不锈钢
酒刀开瓶器
材质
不锈钢+花梨木
蝶形开瓶器
材质
合金+塑料
美人鱼开瓶器
酒杯开瓶器
材质
锌合金
龙头开瓶器
材质
锌合金材质，
连杆是铁质
塑料开瓶器
兔头开瓶器
材质
锌合金+塑料
设计方案
确定微型组合工具的规格。
（注意怎样合理的安排扳手，开瓶器，螺丝刀的位置。）
我的设计图：
在毛坯图上按自己的设想绘制微型组合工具的形状并标注尺寸，
我的感受：在完成此次设计制作活动中，你有什么收获与体会？请写下来。
接力
给微型组合工具设计一个漂亮的外套使它既是便携式工具又可做钥匙坠用，一举两得。
