课堂拓展
第1单元
电路与电子元器件
第二节 常用电子元器件

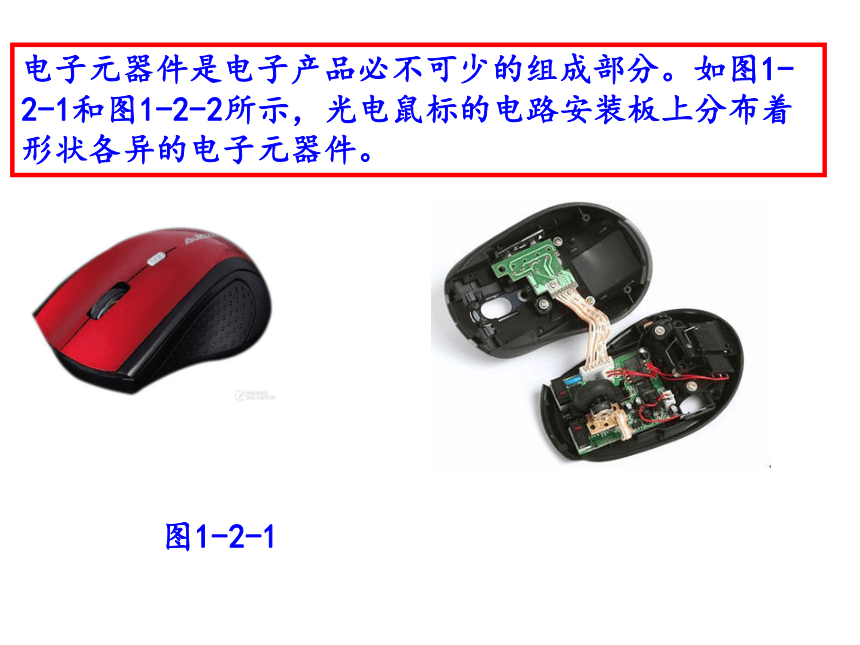

电子元器件是电子产品必不可少的组成部分。如图1-2-1和图1-2-2所示，光电鼠标的电路安装板上分布着形状各异的电子元器件。

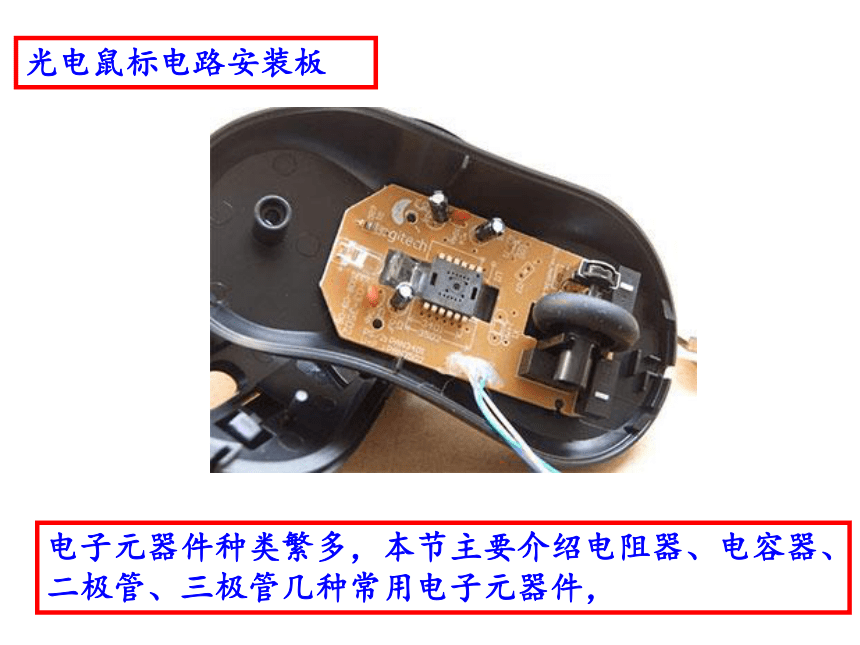

图1-2-1
光电鼠标电路安装板
电子元器件种类繁多，本节主要介绍电阻器、电容器、二极管、三极管几种常用电子元器件，
一、常用电子元器件
1.电阻器

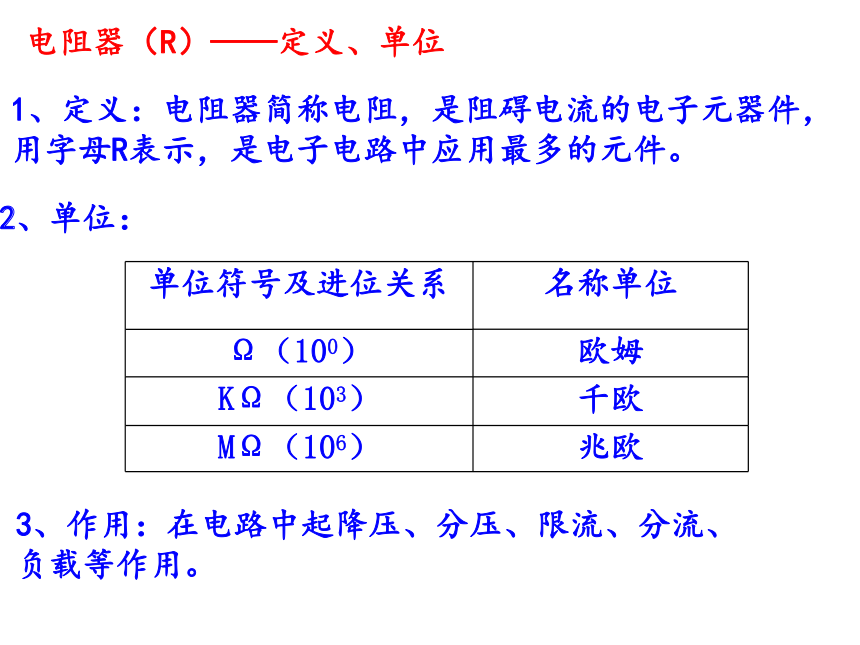

电阻器（R）——定义、单位
1、定义：电阻器简称电阻，是阻碍电流的电子元器件，用字母R表示，是电子电路中应用最多的元件。
单位符号及进位关系
名称单位
Ω（100）
欧姆
KΩ（103）
千欧
MΩ（106）
兆欧
2、单位：
3、作用：在电路中起降压、分压、限流、分流、负载等作用。

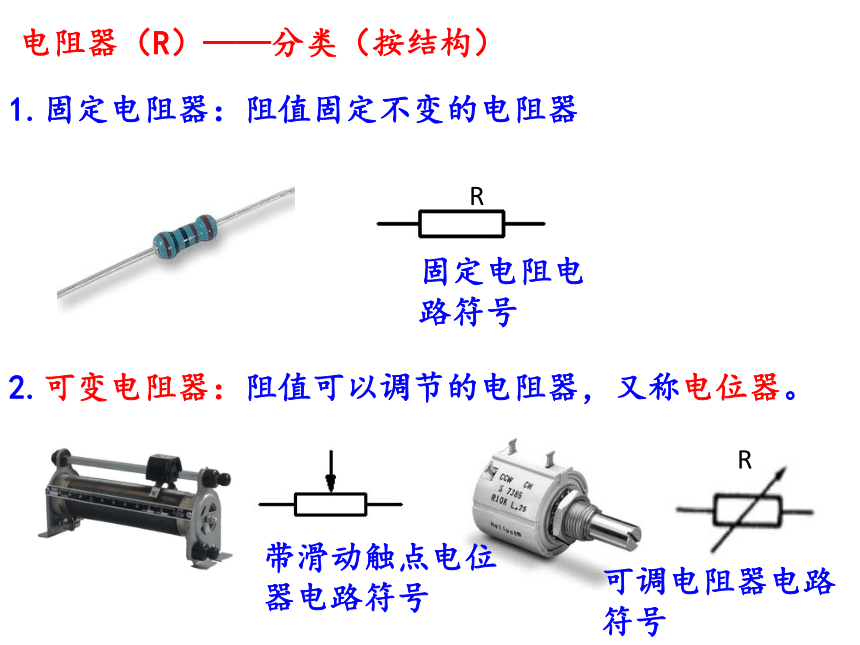

电阻器（R）——分类（按结构）
1.固定电阻器：阻值固定不变的电阻器
固定电阻电路符号
2.可变电阻器：阻值可以调节的电阻器，又称电位器。
带滑动触点电位器电路符号
可调电阻器电路符号
R
R

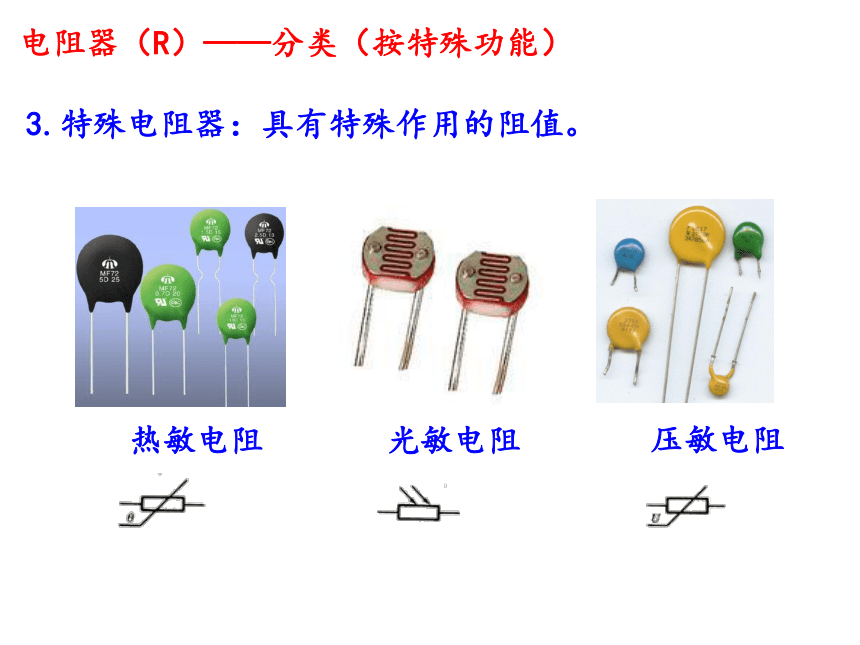

3.特殊电阻器：具有特殊作用的阻值。
热敏电阻
压敏电阻
光敏电阻
电阻器（R）——分类（按特殊功能）

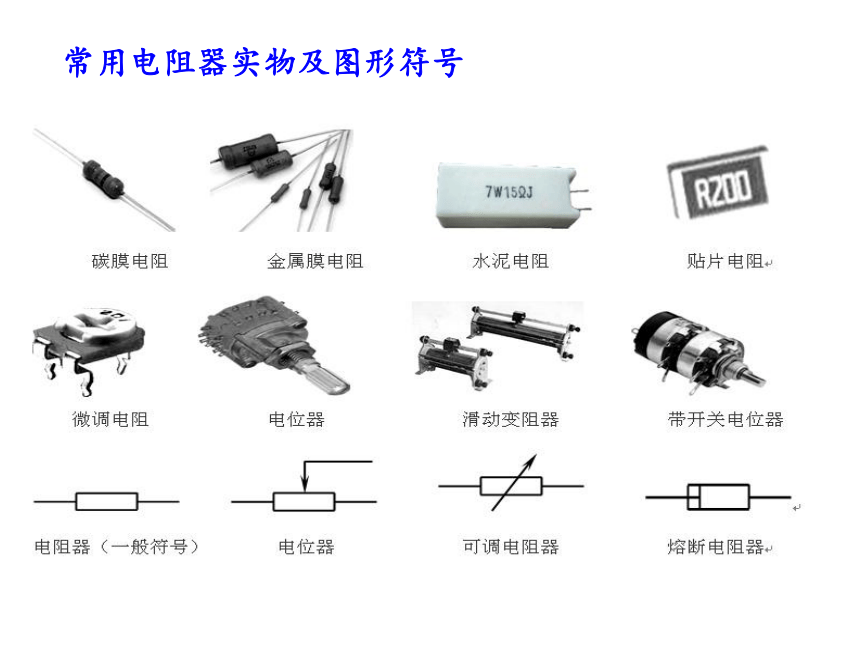

常用电阻器实物及图形符号

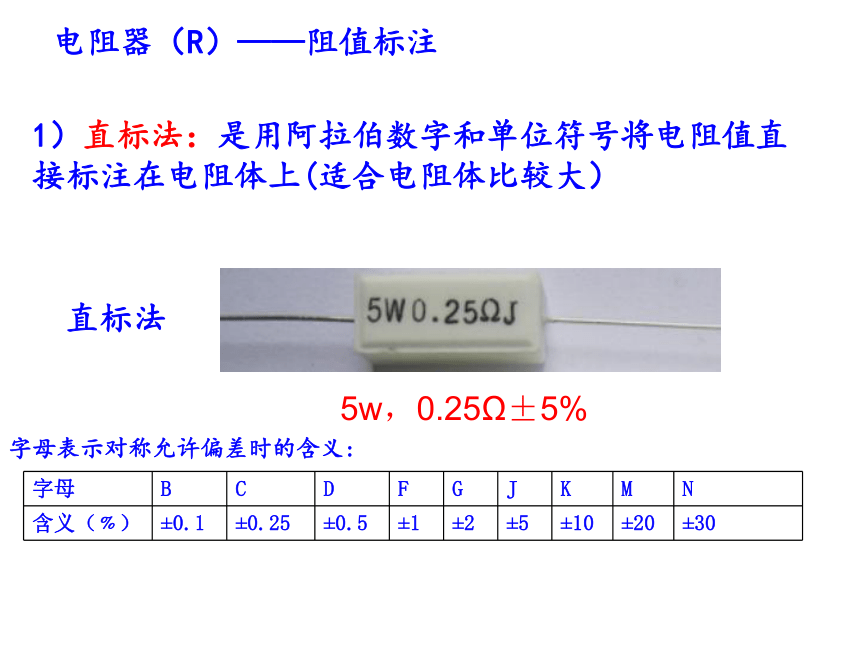

电阻器（R）——阻值标注
1）直标法：是用阿拉伯数字和单位符号将电阻值直接标注在电阻体上(适合电阻体比较大）
直标法
5w，0.25Ω±5%
字母 B C D F G J K M N
含义（﹪） ±0.1 ±0.25 ±0.5 ±1 ±2 ±5 ±10 ±20 ±30
字母表示对称允许偏差时的含义:
电阻器（R）——阻值标注

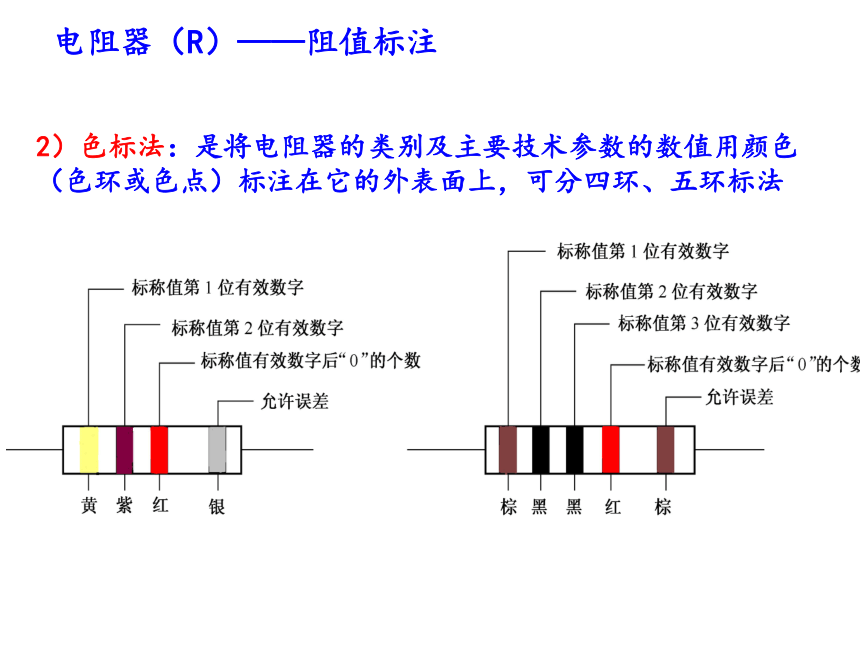

2）色标法：是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上，可分四环、五环标法

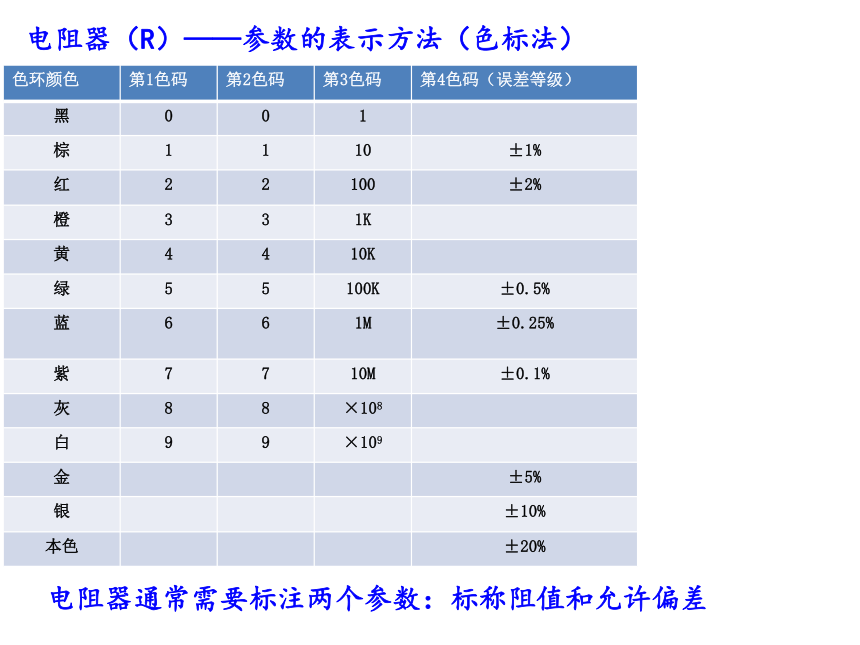

电阻器（R）——参数的表示方法（色标法）
色环颜色 第1色码 第2色码 第3色码 第4色码（误差等级）
黑 0 0 1
棕 1 1 10 ±1%
红 2 2 100 ±2%
橙 3 3 1K
黄 4 4 10K
绿 5 5 100K ±0.5%
蓝 6 6 1M ±0.25%
紫 7 7 10M ±0.1%
灰 8 8 ×108
白 9 9 ×109
金 ±5%
银 ±10%
本色 ±20%
电阻器通常需要标注两个参数：标称阻值和允许偏差
1.定义：电容器简称电容，是储存电荷的电子元器件，由两个靠得很近的金属片（箔）组成，中间用绝缘材料（电解质）隔开。
2.作用：是电子电路中使用率仅次于电阻器的一种能够储存电场
能的元件，具有“隔直流通交流”的本领。
单位符号
名称单位
F（100）
法拉
mF （10-3）
毫法
pF（10-12）
皮法
μF （10-6）
微法
nF（10-9）
纳法
3.单位
用的较多的是皮法pF
标注时常省掉“F”.
2.电容器（用字母C表示）——定义、作用、单位
电容器（C）——分类、外形、电路符号
1.无极性的电容器
陶瓷介电容器
2.有极性的电容器
电解电容器
★电解电容器共有两根引脚，这两根引脚有正、负极之分。
1.直标法：直接将标称值标注在电容体上
2.文字符号法：用数字和文字符号有规律地组合来表示容量
3.数码法:
1)三位数最后1个是0的个数，单位:pF，如102表示1000 pF
2)当数值是几十、几百、几千时，单位: pF，如23表示23 pF
3)当数值小于1（即零点几）时，单位:uF，如0.01表示0.01uF
4.色标法：类似电阻色环，单位:pF皮法
电容器（C）——标注方法
耐压 容量 极性 负极 正极
表示容量为220 μF，额定电压为50V的电解电容器
电容器（C）——直标法
电容器通常标注三个参数：标称容量、允许偏差、额定电压
电容器（C）——（数码表示法）
前两位表示有效数字，第三位表示有效数字后“0”的个数。基本单位：pF
该电容器的标称容量是10×104=100000pF
电容器（C）——（数码字母混标法）
第一、二位表示元件值有效数字，第三位表示有效数字后“0”的个数；允许偏差用字母表示。
该电容的标称容量是
10×104＝100000pF
K表示允许偏差：10%
额定电压是100V
字母 B C D F G J K M N
含义（﹪） ±0.1 ±0.25 ±0.5 ±1 ±2 ±5 ±10 ±20 ±30
字母表示对称允许偏差时的含义:
常见电容及其图形符号
3.二极管
是具有单向导电性的有极性电子元器件，用符号VD表示。
1.定义：半导体二极管又称晶体二极管，简称二极管
2.结构：由1个半导体PN结、2个电极引线和管壳组成。
3.作用：具有单向导电特性。二极管有普通和特殊之分，可以起到整流、稳压、检波、保护及发光等作用。
1. 正向偏置
灯泡亮时，与电源正极靠近的就是二极管正极，与电源负极靠近的就是二极管负极，这叫给二极管加上了正向电压称为正向偏置（简称正偏）。
此时二极管的正向电阻很小，如同开关闭合。
2. 反向偏置
灯泡不亮时说明二极管两端加了反向电压，称为反向偏置（简称反偏），此时的反向电阻很大，二极管如同开关断开。
发光二极管
整流二极管
稳压二极管
二极管（D）——种类
发光二极管特点：可以发出红外、红、黄、绿、蓝、白光等。工作电流在3到20mA之间，电压在1.6V以上。
光敏二极管特点：工作时要加反偏电压。
二极管（D）——正负引脚的判断
1.发光二极管长脚为正，短脚为负。如果脚一样长，发光二极管里面的大头是负极，小头是正极。
二极管（D）——正负引脚的判断
2.普通二极管有色环的，靠近色环的电极引线为负极（阴极）
三极管（T）——定义、结构
1.定义：半导体三极管又称晶体三极管，简称三极管。
2.结构：一块半导体基片上制作2个极靠近的PN结，构成三极管的管芯。
三个区：发射区、基区、集电区。两个PN结：发射结、集电结
三个极:发射极（e）、基极（b)、集电极（c)
3.作用：具有电流放大和开关作用。
三极管（T）——种类、外形、电路符号
塑封三极管
金属封装三极管
功率三极管
特点1：一般三极管只有三根引脚，每根引脚之间不能相互代替。这三根引脚可以按等腰三角形分布，也可以按一字形排列。
三极管（T）——种类、外形、电路符号
特点2：一些大功率三极管只有两根引脚，它的外壳作为第三根引脚集电极。
三极管（T）——种类、外形、电路符号
特点3：有些三极管外壳上装有散热片，这一般是功率三极管。
三极管（T）——种类、外形、电路符号
三极管（T）——引脚分布规律
1.塑料封装三极管
◇识别引脚时，将管脚朝下，切口朝自己，从左向右依次为E、B、C脚。
三极管（T）——引脚分布规律
2.有散热片的功率三极管
◇识别时将印有型号的一面 朝自己，且将管脚朝下，从左向右依次为B、C、E脚。
三极管（T）——引脚分布规律
3.金属封装的三极管
◇它们的外壳上有一个突出的定位销，识别时各引脚朝上，从定位销开始顺时针方向依次为E、B、C脚。
二、课堂实验--常用电子元器件特性
通过实验了解电阻器、电容器、二极管、三极管的电学特性。
名称 规格与数量 名称 规格与数量
电阻器 1Ω1/8w 10Ω1/8w 100Ω1/8w 1kΩ1/8w 小电珠 3V
可调电阻器 10KΩ 面包板 迷你型
电容器 470μF/10v 电池盒 3V
LED 5/3v(红\绿) 电池， 5号两节
三极管 C9014 导线 面包板专用
开关 1×2
实验1 电阻器特性
用面包板搭接如图1-2-12所示，电路电阻R分别选用1 Ω、 10 Ω、 100 1K Ω定值电阻器，闭合开关后观察小电珠亮度情况。分析电阻值大小与小电珠亮度的关系。
图1-2-12电阻实验电路
实验2 电容器特性
在面包板上搭接如图1-2-13所示电路。闭合开关S1观察LED发光情况。断开S1，闭合开关S2，观察LED发光情况并分析原因。
实验3 二极管特性
在面包板上搭接图1-2-14所示电路。改变开关S的接点位置，观察LED1和LED2的发光情况.
将LED2正负极对调，重新实验，观察LED1和LED2的发光情况，总结发光二极管正常发光的条件。
实验4 三极管特性
在面包板上搭接图1-2-15所示电路。闭合开关S，调节可调电阻RP，观察LED1和LED2的并不变化，分析三极管的作用。
技术指导---多用电表的使用
多用电表又称万用表，是一种多功能、多量程的测量仪器，它是电子技术、电工技术中不可缺少的工具，多用电表有指针式和数字式两种。
1.外部结构
2.准备工作
（1）机械调零
将多用电表平放，看指针是否指在左边零位上，若未指在零位上，可用螺丝刀调节机械调零端子，使指针指准零位。
（2）欧姆档调零
使用欧姆档之前，需要进行欧姆档调零。将量程转换开关旋到所需的欧姆档，将两只表笔短路，旋转欧姆调零旋钮，使表针指向欧姆刻度零位。
3.使用多用电表测量元器件
（1）电阻测量
将量程转换开关调到合适量程的电阻档，进行欧姆档调零。将两只表笔分别接在电阻器两端引线上，读取示数。电阻值为表针所指数字与所选档位的乘积。
测量时尽量调整好档位，以使表针指在表盘中央位置，这样读数较精确，每次变换倍率挡时都应重新调零。
（2）直流电压测量
根据被测电压高低，选择合适的直流电压档，测量时多用电表应并联在被测电路中，红表笔接正极、黑表笔接负极。
多用电表表盘上第二个分度标尺为直流电压与直流电流共享的50格等分度标尺，根据指针静止在标尺上的位置，结合所选的档位，可直接读出直流电压的测量值，如所选档位为10V，表针停在标尺正中，测量值为5V。
（3）直流电流测量。
（4）二极管检测。
（5）三极管检测。
4.注意事项
（1）测量电压、电流时不允许换挡。
（2）测量电阻时应关闭电路电源，并将电阻从电路中断开。
（3）多用电表使用完毕，应将量程转换开关旋至交流电压挡最高挡或OFF挡。
阅读材料---贴片元件
SMT（ Surface mount Technology.）是一门新兴的工业技术，用SMT技术制造的零件叫做贴片元件，他最大的特点是改变了电子分立元器件传统的引脚封装形式。
贴片电子元器件没有插接的引脚，体积、功率一般非常小。常用的贴片电子元器件很多，如贴片电阻，贴片电容等。
随着电子组装工艺的发展，在越来越多的电子产品中，贴片组建已经大量取代了传统的分立元器件。
贴片电阻
贴片电容
贴片二极管
贴片发光二极管
贴片三极管
大量使用贴片组件的手机电路板
