第1单元
电路与电子元器件
第三节 技术实践--制作LED小台灯
与普通白炽灯泡相比，发光二极管具有节能、可靠性强、使用寿命长等优点，已经广泛用于各种照明电路。本节我们将制作一个LED的小台灯。
在手电筒电路基础上。将小电珠替换为15个（或更多）白色发光二极管（ LED ）组成一个简单的小台灯，电路。图1-3-1。

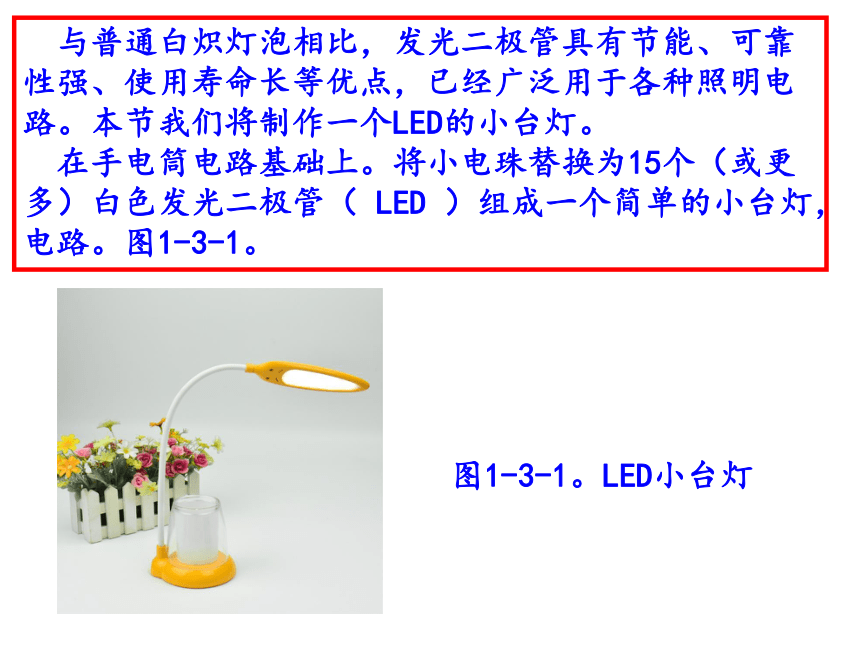

图1-3-1。LED小台灯

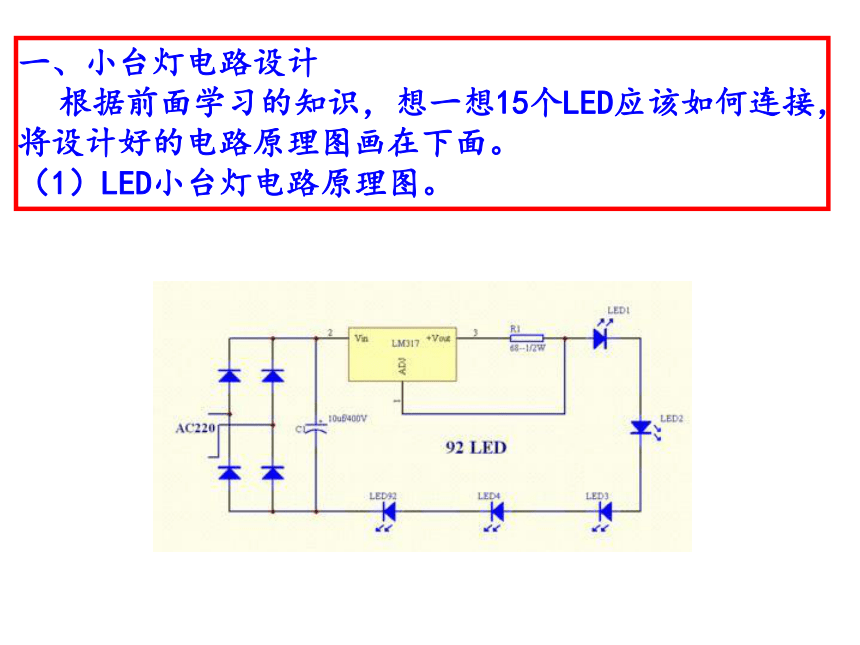

一、小台灯电路设计
根据前面学习的知识，想一想15个LED应该如何连接，将设计好的电路原理图画在下面。
（1）LED小台灯电路原理图。

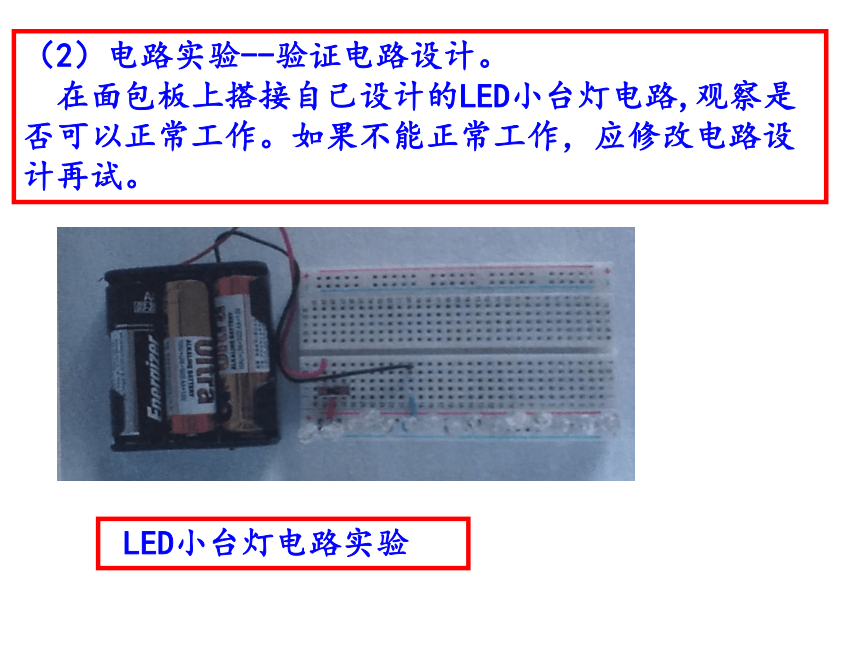

（2）电路实验--验证电路设计。
在面包板上搭接自己设计的LED小台灯电路,观察是否可以正常工作。如果不能正常工作，应修改电路设计再试。
LED小台灯电路实验

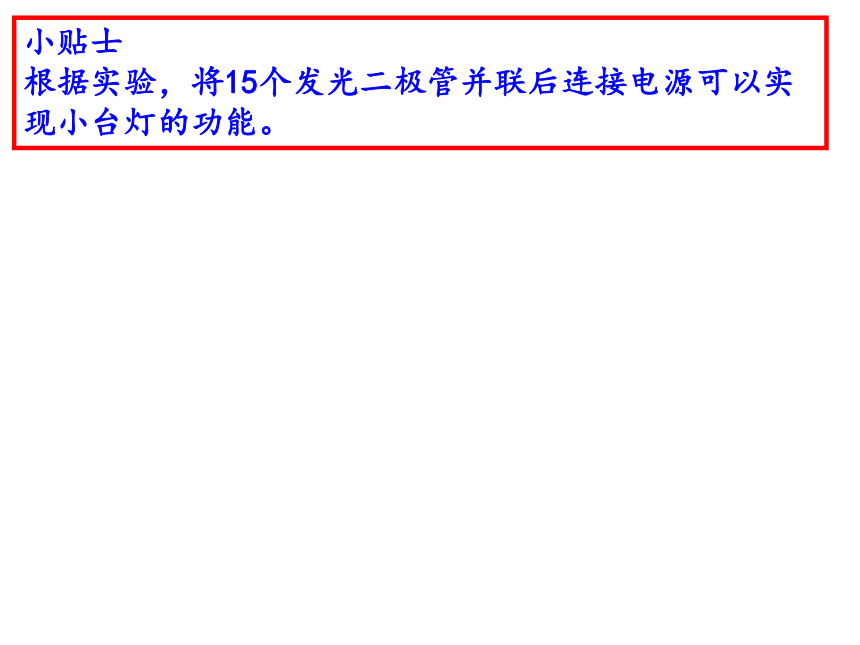

小贴士
根据实验，将15个发光二极管并联后连接电源可以实现小台灯的功能。
二、技术实践--制作LED小台灯
1.工具和材料
（1）工具：电烙铁、焊锡丝、松香、多用电表、曲线锯、电钻或台钻。
（2）材料
名称 规格与数量 名称 规格与数量
LED. Φ5/5v（白）15只 电池 5号3节
开关 1X2 1只 导线， 1块
电池盒 4.5V 玻璃纤维绝缘板
面包板 迷你型1块 结构材料 自定
2.制作电路安装板
（1）制作板基
将玻璃纤维绝缘板加工成需要的大小和形状，画好LED的安装孔位，并用电钻打孔。
（2）安装LED
将所有LED一一插入制作好的电路安装板板基孔位内。
（3）焊接LED
在电路安装板上将所有LED的正极与负极焊接成并联电路，焊好并引出两根（红正、黑负）电源线。
（4）检测
使用多用电表检测制作好的电路安装板是否存在断路或短路的情况，若存在，应找到原因，排除后再用。
4.小台灯结构设计及组装。
制作小台灯灯罩、灯座及其连接部件与做好的小台灯电路进行整体组装，并调试制工作正常。
