课堂拓展
懂得电学用方便，
违反就会生祸患。
第2单元
常用电路
第一节 放大电路
三极管是电子电路中最基本的元器件之一，在电子电路中能起到“放大”和“开关”作用。三极管和其他常用电子元器件组成的放大电路，开关电路和振荡电路应用非常广泛。本单元我们认识这些常用电路。
第一节 放大电路
利用三极管组成的放大电路，在日常生活生产中有许多典型应用。如音乐电子门铃，楼道声控灯，手机的免提功能等都用到了三极管的放大作用。
一、课堂实验----放大电路
这是一个有趣的电学实验，它能清楚的说明三极管的放大作用。
实验1 三极管实验
名称 规格与数量 名称 规格与数量
VT C9014 面包板
LED Φ5（黄） 电池盒 4.5V
R1 10KΩ1/8W 电池 5号3节
R2 1KΩ1/8W 导线
SA拨动开关 1×2 水杯
在面包板上搭接如图2-1-1所示电路，实验器材见表2-1-1。将金属探针、发光二极管、开关、电阻器、电源依次连接，搭接效果如图2-1-2所示。将金属探针插入水中，闭合开关观察发光二极管是否发光。

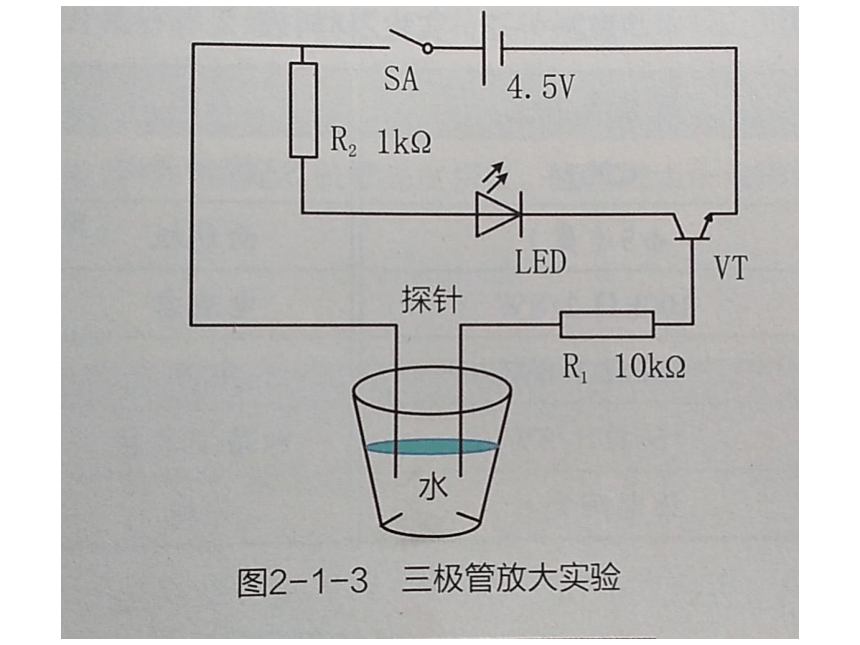

自来水虽然能够导电，但是它的电阻非常大，所以通过发光二极管的电流非常小，导致发光二极管两端电压无法达到其正常工作电压（ 1.8~2.0 V）的要求，因此上述实验中发光二极管不能发光，根据图2-1-3所示电路，在面包板上重新搭接电路，接入三极管，搭接效果如图2-1-4所示，将金属探针插入水中，闭合开关，观察发光二极管是否发光。
在上述的实验中加入三极管后，由于三极管具有电流放大作用，使通过发光二极管的电流满足其正常工作的要求，从而使得发光二极管能够正常发光。
知识链接
三极管的放大作用
利用三极管的放大作用，可以把微弱的输入信号(包括变化的电压,电流)进行放大，得到所需的输出信号。
三极管是组成放大电路的核心元器件，单个三极管构成的放大电路又是各种放大器的关键部分。
实验2
闪光灯实验
在面包板上搭接如图2-1-6所示，闪光灯电路发电效果如图2-1-7所示，实验材料见表2-1-2和图2-1-5。
名称 规格与数量 名称 规格与数量
VT C9014 SA拨动开关 1×2
LED Φ5（黄） 面包板
R1 100KΩ1/8W 电池盒 4.5V
R2 150KΩ1/8W 电池 5号3节
R3 150KΩ1/8W 电路安装板
B 压电陶瓷片 导线
表2-1-2
压电陶瓷片能够感受到外加压力并将其转换为电信号。当敲击压电陶瓷片B时，它产生的电压信号叠加在三极管VT的基极，放大后的电信号从集电极输出，使得发光二极管亮度增加。当停止敲击时，没有外界信号输入，压电陶瓷片不会产生电信号，发光二极管亮度恢复。连续敲击压电陶瓷片，发光二极管产生闪烁效果。
提示：
电路中改变R1的电阻值，可以调整三极管VT的工作状态，从而改变发光二极管的初始亮度，改变R2的电阻值可以调节压电陶瓷片的灵敏度，同时也会影响VT的工作状态，通常增大R2可以提高压电陶瓷片的灵敏度。
二、技术实践---制作闪光灯
1.工具与材料
（1）工具：电烙铁、电烙铁支架、松香，焊锡丝、剥线钳、偏口钳、小刀（或砂纸）、多用电表。
（2）材料：
名称 规格与数量 名称 规格与数量
VT C9014 SA拨动开关 1×2
LED Φ5（黄） 面包板
R1 100KΩ1/8W 电池盒 4.5V
R2 150KΩ1/8W 电池 5号3节
R3 150KΩ1/8W 电路安装板
B 压电陶瓷片 导线
表2-1-2
2.检测元器件
（1） 使用多用电表对元器件进行检测。三极管，发光二极管，电解电容器，电阻器的检测方法参考第1单元技术指导-----多用电表的使用。
（2）电路板上每条焊盘铜箔不应有断裂。
（3）电池盒上电源引线与相连的电池极片要及时可靠。
（4）用多用电表电挡R×1KΩ量程检测开关，闭合时电阻值应为0。用多用电表电阻挡R×10KΩ量程检测开关，断开时电阻值为∞无穷大。
3.识别电路安装板图
图2-1-8视图2-1-6所示，闪光灯电路的电路安装板图。
电路安装板图中的每个焊盘都对应着电路原理图中的一条线段。在动手制作之前要特别注意有极性元器件和三极管管脚的位置。
4.安装及焊接
（1）焊前准备
对元器件引线进行清洁、镀锡、成形处理，对所需导线进行加工。具体操作方法，请见本书第1单元“技术指导----焊接技术”中介绍的方法。
（2）元器件安装
依照本书第1单元“技术指导----焊接技术”中介绍的安装方式，可根据需要选择。
依照本书第1单元“技术指导----焊接技术”中介绍的方法，可自行选择安装顺序。
（3）焊接
将插好的元器件焊牢在焊盘上，剪去多余的管脚引线，最后连接电池夹。
5.调整测试
（1）检查焊点和元器件布局。
检查有无虚焊，错焊和漏焊；清理多余的线头，适当规范元器件的布局，做到正确无误，整齐美观。
观察电路安装板上所安装的元器件是否有连接的地方，若有要及时分开，以免短路造成元器件损坏。
（2）调试
对照电路安装图，检查安装是否正确，确认无误后，就可以安装电池进行测试了。闭合开关后，如果电路正常，用手指弹击压电陶瓷片，可以看到发光二极管发光亮度增加。
如果出现表2-1-3所示故障现象，请分析其原因并解决。
故障现象 产生原因 解决方法
发光二极管不亮
发光二极管亮度不变
表2-1-3 故障现象分析表
6.活动延伸
本课制作的闪光灯电路没有外壳，为了便于使用，可以设计并制作一个外壳。如何使用纽扣电池，是否可以设计一个更小巧、更方便的声控闪光灯。
在我们身边，三极管放大电路还有许多典型的应用，你能找到吗？
技术指导------识图方法
要学好电子技术，首先应当学会看电路图，这是制作出合格电子作品的基础。
1.电路原理图和电路安装板图（印刷电路板图）
电路图有电路原理图和电路安装图（印刷电路板图）
两大类。电路原理图是表示电子元器件、各单元电路的工作原理及各元器件间的连接关系图，电路安装板图是表示元器件安装位置及其连线图。
电路原理图上用各种元器件符号表示使用了哪些电子元器件，用线段表示这些电子元器件之间的连接关系，一条线段可以看作一个连接点，它可以将两个或多个元器件连在一起，线段与线段交叉时，在交叉处画上实心圆点表示此处是连接的，没有实心圆点则表示跨越，不能连接。
电路安装板图是实施电路原理图的图纸，它上面的每一块焊盘分别代表了电路原理图上的一个连接点或一条连接线。电子元器件在电路安装板图上的位置是由电路原理图严格规定的，不能随意更改。
2.在印刷电路板上找到电路图中的电子元器件
对于初次识别电路图的同学来说，起码应当看明白电路原理图上各元器件的连接关系，能找到电路原理图上某一个电子元器件在印刷电路板上的准确位置。
印刷电路板上通常标有电路符号（以方便焊接元器件和识图），其电路符号与原理图上的符号一致，所以可以通过印刷电路板上电路符号的引导来看图。
可以先找到电源、扬声器、三极管等具有典型特征的元器件的位置，然后再根据电路原理图中其他元器件与电源、扬声器、三极管等的连接关系，对照印刷电路板，找到相应部位的其他元器件。
图2-1-11和图2-1-12所示为电路原理图及对应的印刷电路板图。请仔细观察，在图2-1-12的印刷电路板头上找到发光二极管（ LED ）的位置。
阅读材料------三极管基本知识
晶体三极管，简称三极管或晶体管，外部通常有3个引出电极的半导体器件，是电子技术中应用最广泛的元器件之一。
1.三极管类型
三极管品种繁多，有以下几种常见的分类方式。
（1）根据半导体材料和极性分类
根据三极管使用的半导体材料分类，可分为：硅三极管和锗三极管。
根据三极管的极性分类，可分为： NPN型三极管，PNP型三极管。
（2）根据功能和用途分类
根据功能和用途分类，三极管可以分为放大三极管、开关三极管、磁敏三极管、光敏三极管。
（3）根据功率分类
根据功率分类，三极管可以分为小功率三极管、中功率三极管、大功率三极管。
（4）根据工作频率分类
根据工作频率分类，三极管可以分为低频三极管、高频三极管，以及超高频三级管等。
2.三极管管型判别
国产晶体三极管的型号参看第2位字母，字母是A或C为PNP型三极管，字母是B或D为NPN型三极管。
国际上常用的高频小功率三极管9011~9018系列中， 9012和9015为PNP型3极管，其他均为NPN型三极管。
3.三极管电路图形符号
普通三极管电路图形符号，如图2-1-13所示
图2-1-13 普通三极管新旧电路符号
三极管的基本工作条件
三极管的基本工作条件是发射结，（基极b与发射极e之间）加上较低的正向电压，（即正向偏置电压），
集电结（基b与集电极e之间）加有较高的反向电压，（即反向偏置电压）。
图2-1-14（a）所示的是NPN型三极管正常工作电压示意图，图2 -1-14（b）所示的是PNP型三极管正常工作电压示意图。这两种类型的三极管外部电路所接电源极性正好相反。加在发射极与基极之间的电压叫偏置电压，对于NPN型三极管来说，一般硅管约为0.5~0.8V，锗管约为0.1~0.3V。
5.三极管工作状态
三极管有放大、截止、饱和导通三种工作状态。三极管的三种工作状态都是可变的，都有各自的最佳工作点。如果处于放大状态的工作点不是最佳值，则工作点下滑就变成了截止，上升就变成了饱和导通。
