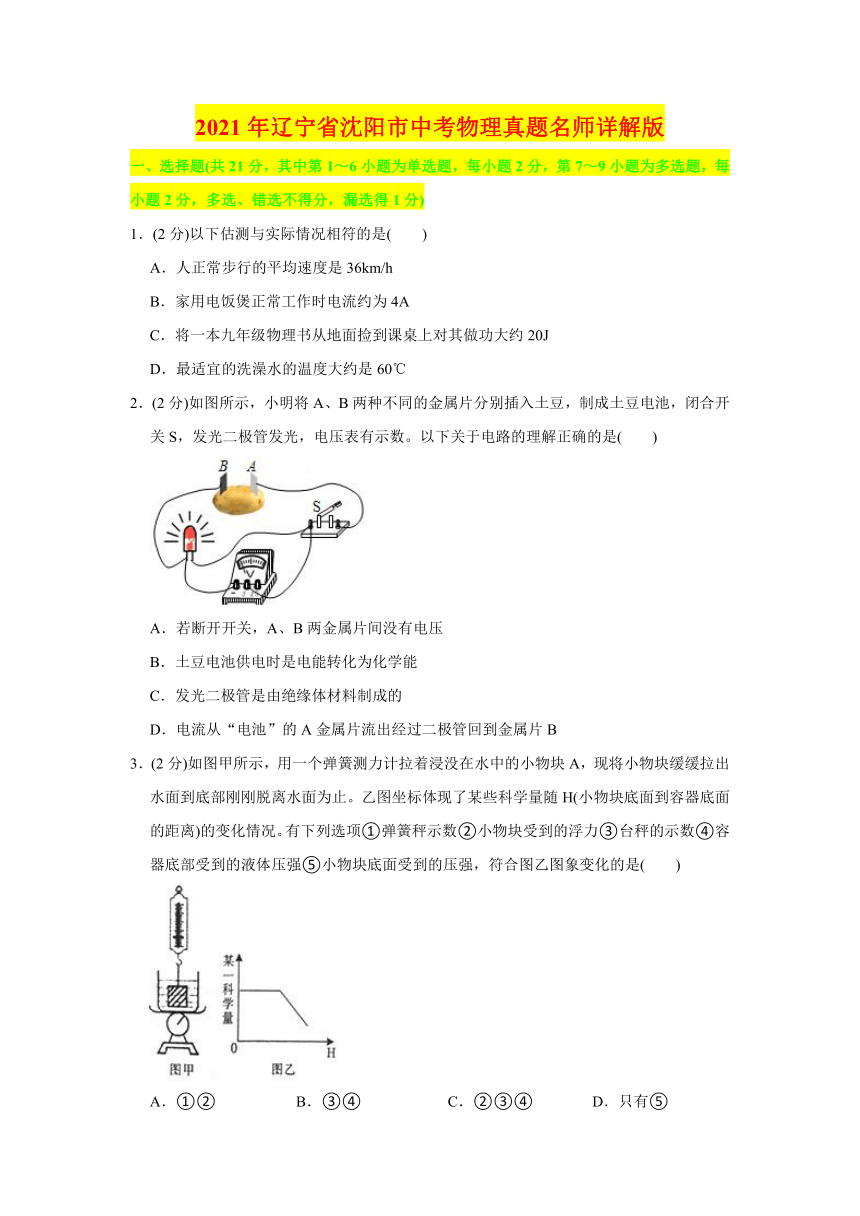

2021年辽宁省沈阳市中考物理真题名师详解版
一、选择题(共21分，其中第1～6小题为单选题，每小题2分，第7～9小题为多选题，每小题2分，多选、错选不得分，漏选得1分)
1．(2分)以下估测与实际情况相符的是(　　)
A．人正常步行的平均速度是36km/h
B．家用电饭煲正常工作时电流约为4A
C．将一本九年级物理书从地面捡到课桌上对其做功大约20J
D．最适宜的洗澡水的温度大约是60℃
2．(2分)如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是(　　)
A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
3．(2分)如图甲所示，用一个弹簧测力计拉着浸没在水中的小物块A，现将小物块缓缓拉出水面到底部刚刚脱离水面为止。乙图坐标体现了某些科学量随H(小物块底面到容器底面的距离)的变化情况。有下列选项①弹簧秤示数②小物块受到的浮力③台秤的示数④容器底部受到的液体压强⑤小物块底面受到的压强，符合图乙图象变化的是(　　)
A．①② B．③④ C．②③④ D．只有⑤
4．(2分)关于下列四个实验情景的结果预测，正确的是(　　)
A．图中是热机的压缩冲程，将机械能转化为内能
B．图中当向玻璃管中吹风时，U形管A管中的水面下降B管中的水面上升
C．图中将杠杆两端的钩码同时向支点移动一格天平刚好平衡
D．图中将容器侧壁的塞子同时拔出，水一定从a孔喷射最远，从c孔喷射最近
5．(2分)定值电阻R1标有“10Ω 1A”字样，R2标有“15Ω 0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是(　　)
A．R1、R2并联时，通过干路的最大电流为1.5A
B．R1、R2并联时，R2的最大功率为9W
C．R1、R2串联时，电源电压最大为19V
D．R1、R2串联时，R1的最大功率为10W

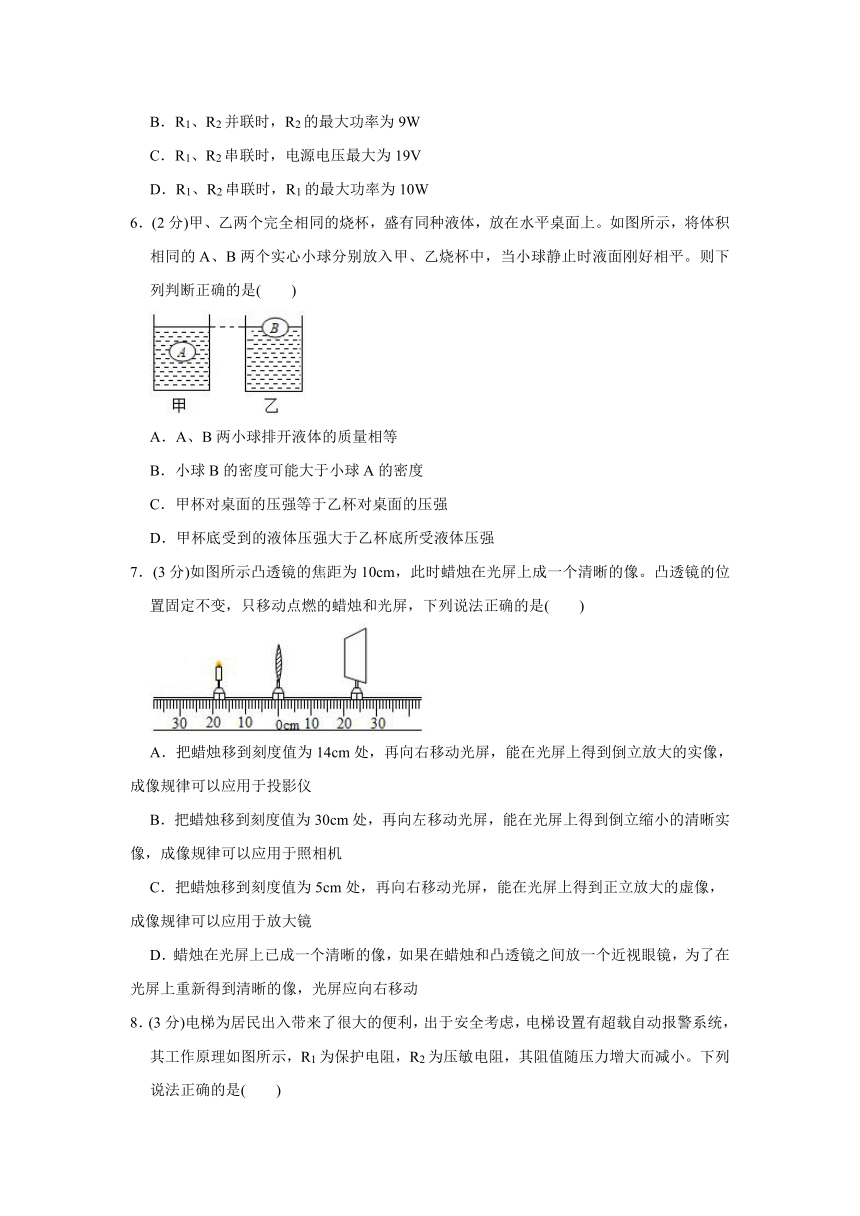

6．(2分)甲、乙两个完全相同的烧杯，盛有同种液体，放在水平桌面上。如图所示，将体积相同的A、B两个实心小球分别放入甲、乙烧杯中，当小球静止时液面刚好相平。则下列判断正确的是(　　)
A．A、B两小球排开液体的质量相等
B．小球B的密度可能大于小球A的密度
C．甲杯对桌面的压强等于乙杯对桌面的压强
D．甲杯底受到的液体压强大于乙杯底所受液体压强
7．(3分)如图所示凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。凸透镜的位置固定不变，只移动点燃的蜡烛和光屏，下列说法正确的是(　　)
A．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的实像，成像规律可以应用于投影仪
B．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像，成像规律可以应用于放大镜
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向右移动

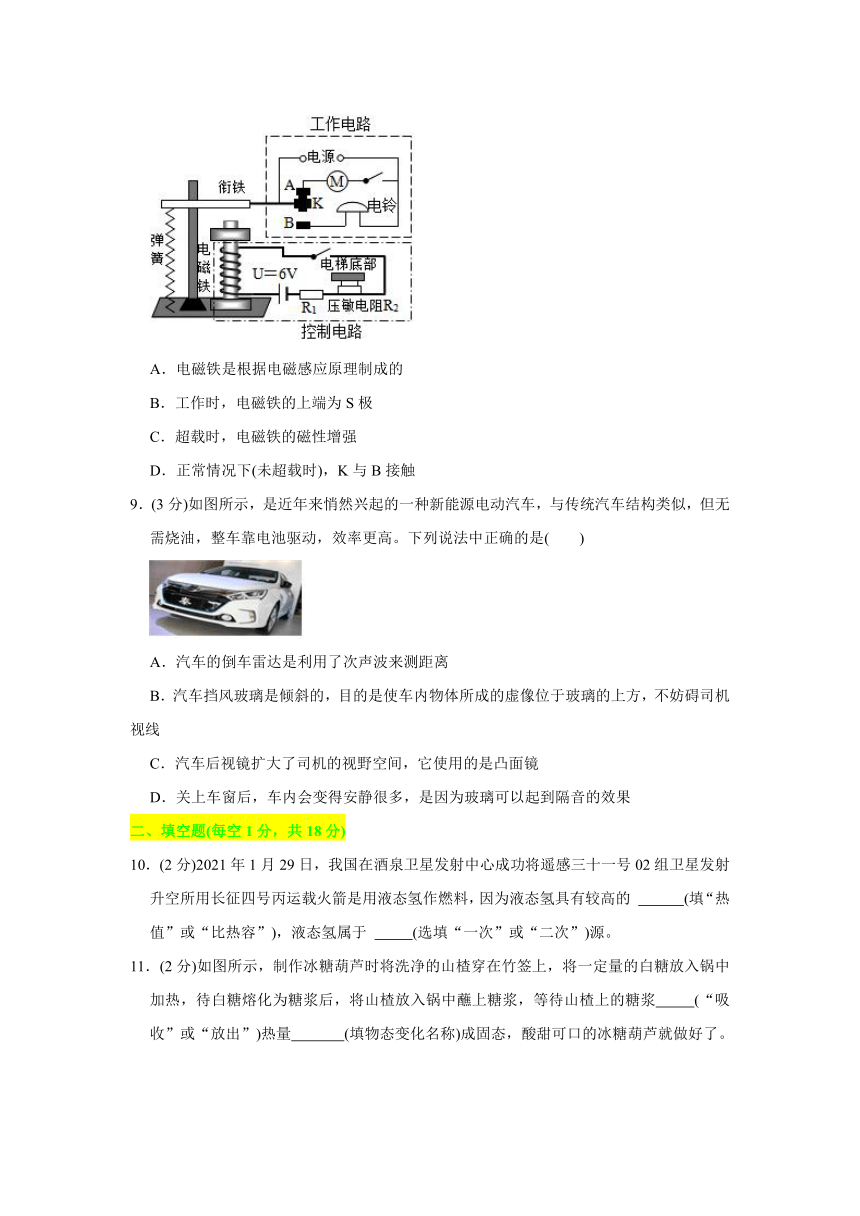

8．(3分)电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是(　　)
A．电磁铁是根据电磁感应原理制成的
B．工作时，电磁铁的上端为S极
C．超载时，电磁铁的磁性增强
D．正常情况下(未超载时)，K与B接触
9．(3分)如图所示，是近年来悄然兴起的一种新能源电动汽车，与传统汽车结构类似，但无需烧油，整车靠电池驱动，效率更高。下列说法中正确的是(　　)
A．汽车的倒车雷达是利用了次声波来测距离
B．汽车挡风玻璃是倾斜的，目的是使车内物体所成的虚像位于玻璃的上方，不妨碍司机视线
C．汽车后视镜扩大了司机的视野空间，它使用的是凸面镜
D．关上车窗后，车内会变得安静很多，是因为玻璃可以起到隔音的效果
二、填空题(每空1分，共18分)
10．(2分)2021年1月29日，我国在酒泉卫星发射中心成功将遥感三十一号02组卫星发射升空所用长征四号丙运载火箭是用液态氢作燃料，因为液态氢具有较高的 　 　(填“热值”或“比热容”)，液态氢属于 　 　(选填“一次”或“二次”)源。
11．(2分)如图所示，制作冰糖葫芦时将洗净的山楂穿在竹签上，将一定量的白糖放入锅中加热，待白糖熔化为糖浆后，将山楂放入锅中蘸上糖浆，等待山楂上的糖浆　 　(“吸收”或“放出”)热量　 　(填物态变化名称)成固态，酸甜可口的冰糖葫芦就做好了。

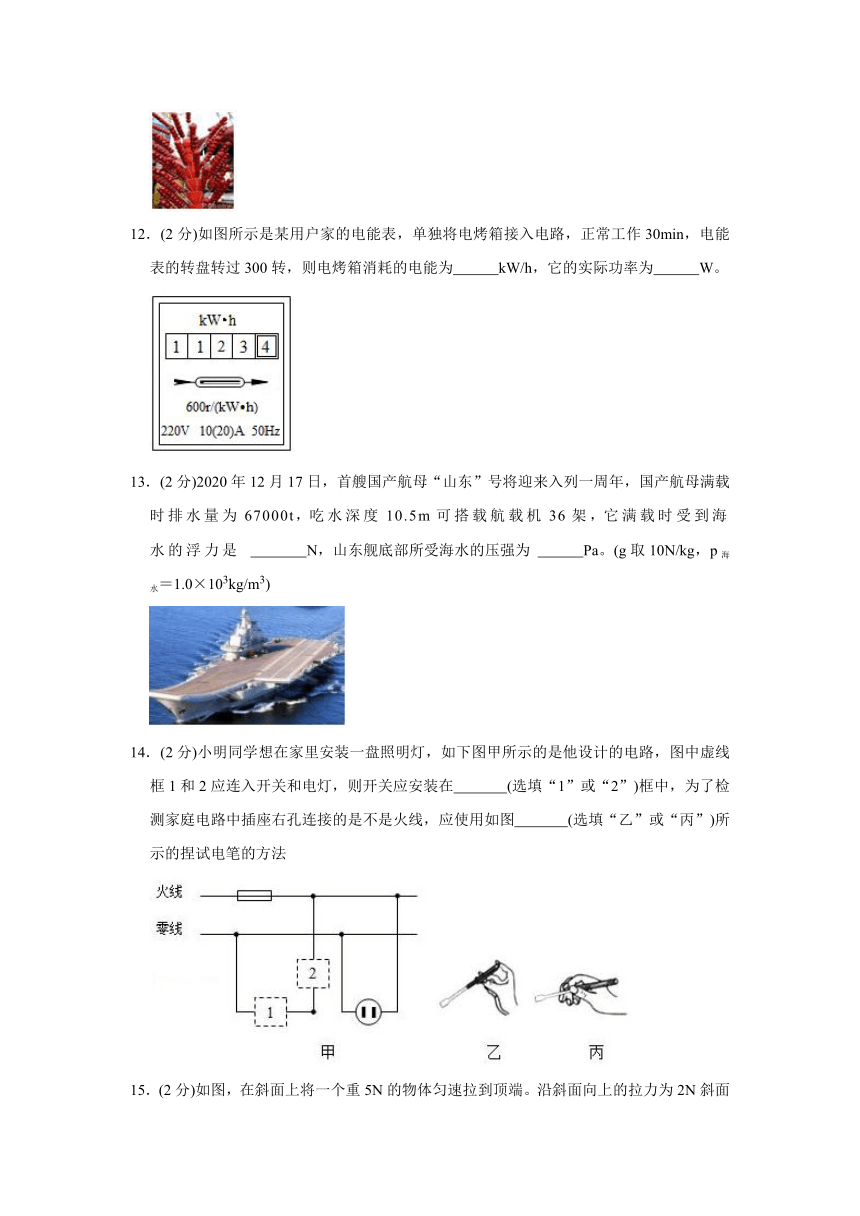

12．(2分)如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为　 　kW/h，它的实际功率为　 　W。
13．(2分)2020年12月17日，首艘国产航母“山东”号将迎来入列一周年，国产航母满载时排水量为67000t，吃水深度10.5m可搭载航载机36架，它满载时受到海水的浮力是 　 　N，山东舰底部所受海水的压强为 　 　Pa。(g取10N/kg，p海水＝1.0×103kg/m3)
14．(2分)小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在　 　(选填“1”或“2”)框中，为了检测家庭电路中插座右孔连接的是不是火线，应使用如图　 　(选填“乙”或“丙”)所示的捏试电笔的方法
15．(2分)如图，在斜面上将一个重5N的物体匀速拉到顶端。沿斜面向上的拉力为2N斜面长4m，高1m，斜面的机械效率为　 　，物体所受的摩擦力为　 　N。
16．(2分)蹦极是一项极限体育运动，如图所示，A点最高点、B点为弹性绳自然伸长的位置，蹦极人在C点受弹性绳的弹力与自身重力相等，D点是能下落到的最低点。在蹦极人从A点下落到D点的过程中，　 　(填“B”、“C”或“D”)点动能最大，在这个过程中，减小的重力势能都转化为　 　能。(不计空气阻力)
17．(2分)月球对它表面的物体的引力大约是地球对地面同一物体的引力的，一个60kg的物体在月球上受到的重力为 　 　N；医院的氧气瓶内装的氧气密度为10kg/m3，为抢救病人，用去了其中的一半，则瓶内剩余氧气的密度为 　 　kg/m3。
18．(2分)“蒹葭苍苍，白露为霜。所谓伊人，在水一方。”这句诗出自中国第一部诗歌总集《诗经》．从物理学角度分析，诗中的“露”和“霜”分别是物态变化中的　 　现象和　 　现象。
三、计算题(共18分，要求写出必要的文字说明、公式、运算过程、数值和单位)
19．(9分)百度联手奇瑞汽车，在安徽省芜湖市打造了国内首个全无人车运营区域。某正在测试中的一款无人汽车，其质量为1.6×103kg，汽车以72km/h的速度在平直公路上匀速行驶75min，消耗汽油6.4kg，所受的阻力是汽车总重的0.05倍，汽油的热值是4.5×107J/kg。求：
(1)汽车以72km/h的速度在平直公路上匀速行驶时，汽车发动机的牵引力。
(2)汽车行驶75min牵引力做的功。
(3)汽车发动机的效率。
20．(9分)如图所示是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0．该饮水机的部分参数已知：
额定电压 220V
加热时的总功率 880W
保温时的功率 44W
R1、R2为加热电阻丝。(假设它们的阻值不变)(计算结果若不能整除，保留一位小数)求：
(1)当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？
(2)在加热状态下，电阻丝R1的阻值为多少？
(3)傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是多大？
四、实验、作图题(共22分)
21．(4分)小刚发现汽车在柏油马路上容易停下来，而在冰雪路面上不容易停下来。
(1)小刚猜想：摩擦力的大小可能与接触面粗糙程度有关。于是小刚利用长木板、毛巾、长方体物块A和物块B，以及弹簧测力计做了如图所示的实验。实验时，应使弹簧测力计水平　 　拉动纸盒A。
(2)小刚通过比较　 　两图的弹簧测力计示数，可以验证他的猜想。丙图中，匀速直线拉动A和B一起做匀速直线运动时，画出物块B所受力的示意图。
22．(6分)在探究“浮力的大小跟哪些因素有关”的实验中(如图所示)，小明先用弹簧测力计测出金属块的重力，然后将金属块缓慢浸入液体中不同深度，步骤如图B、C、D、E、F所示(液体均未溢出)，并将其示数记录在表中：
实验步骤 B C D E F
弹簧测力计示数/N 2.2 2.0 1.7 1.7 1.9
(1)分析比较实验步骤A和 　 　，可得出：浮力大小与物体浸没在液体中的深度无关；分析比较A、B、C、D可知：浮力大小与物体 　 　有关；分析实验步骤A、E、F可知：浮力的大小还与 　 　有关。
(2)分析实验数据可知，F中液体密度 　 　(选填“大于”、“小于”或“等于”)水的密度。
(3)金属块浸没在水中时受到的浮力大小是 　 　N，金属块密度为 　 　kg/m3．(水的密度ρ水＝1.0×103kg/m3，g取10N/kg)
23．(6分)在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。
(1)甲图中有一根导线连接错误，在导线上画“×”并在图上改正(所画的导线不能交叉)。
(2)改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，则小灯泡额定功率是　 　W。
(3)仅用该实验装置中的器材，以下探究活动不能够完成的是　 　。
A．测量小灯泡的电阻 B．探究串联电路电流的特点
C．探究串联电路电压的特点 D．探究电流与电压的关系
(4)完成上面实验后，小明又设计了如图丙所示的电路，测出了额定电流为I额小灯泡L2的额定功率。实验方案如下：(电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2)
①只闭合开关S和S2，移动R1滑片，使电流表示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。保持滑动变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式P额＝　I额2 　。(用I额、I1、I2、R1、R2中的字母表示)
24．(6分)在探究”不同物质吸热能力”的实验中，实验装置如图甲、乙所示。
(1)实验中应取 　 　(选填“质量”或“体积”)相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格 　 　(选填“相同”或“不同”)的电加热器加热。实验中通过 　 　(选填“升高的温度”或”加热时间”)来比较甲和乙两种液体吸收热量的多少；
(2)实验数据如图所示，　 　液体的吸热能力强(选填“甲”或“乙”)。如果要在甲、乙两种液体中选择一种液体做为冷却剂，你认为 　 　(选填“甲”或“乙”)液体较为合理.
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 10 18 26 34 42
(3)图丙中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图中的第 　 　条(填”①”“②”或“③”)
五、综合应用题(共6分)
25．(6分)阅读短文，回答问题：
电热膜
电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示。
电热膜通电工作时没有发红、炽热现象产生，它与被加热物体直接接触，产生的热量很快传给被加热物体，所以电热膜本身温度并不太高。在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象，厚的导电墨线电阻小。导电墨线电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀。
(1)电热膜取暖器工作时，室内空气温度升高，这是通过 　 　方式增加空气内能的；
(2)某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻 　 　；
A．变大　　　　 B．变小　　　　 C．不变　　　　 D．以上三种情况均有可能
(3)将图戊中一块电热膜接入电路，正常工作时金属导线中A、B处电流分别为IA和IB，则IA　 　IB；(填“＜”、“＝”或“＞”)，若增加这块电热膜中导电墨线的条数，则电热膜的功率将 　 　。(填“增大”“减小”或“不变”)
(4)电热膜不会因厚度不均而出现局部过热的现象，主要原因是：电热膜温度升高时，电阻 　 　，从而使电热膜的发热功率 　 　，温度降低。(两空均选填：“增大”“减小”或“不变”)
参考答案试题解析
一、选择题(共21分，其中第1～6小题为单选题，每小题2分，第7～9小题为多选题，每小题2分，多选、错选不得分，漏选得1分)
1. 【解析】B。
解：A、人正常步行的速度在1.1m/s＝1.1×3.6km/h≈4km/h左右。故A不符合实际；
B、家用电饭煲的功率在900W左右，正常工作的电流在I＝＝≈4A左右。故B符合实际；
C、九年级物理书的重力约G＝2.5N，课桌高度约h＝0.8m，将一本九年级物理书从地面捡到课桌上对其做功大约为W＝Gh＝2.5N×0.8m＝2J。故C不符合实际；
D、人的正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到60℃。故D不符合实际。
2. 【解析】D。
解：A、电源的两端是存在电压的，与外部电路的通断情况无关，故A错误；
B、土豆电池供电时，将化学能转化为电能，故B错误；
C、发光二极管是由半导体材料制成的，具有单向导电性，故C错误；
D、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过发光二极管后回到B，故D正确。
3. 【解析】B。
解：根据图乙得出科学量随小物块底面到容器底面的距离的变化关系﹣﹣﹣先不变后变小。将小物块缓缓拉出水面到底部刚刚脱离水面为止：
①物块排开水的体积先不变后变小，由阿基米德原理可知受到的浮力先不变后变小，因为弹簧秤示数等于重力减去浮力，重力不变，所以弹簧测力计的示数先不变后增大，故①不符合图象变化；
②物块排开水的体积变小，由阿基米德原理可知受到的浮力先不变后变小，脱离水面后受浮力为0N，故②不符合图象变化；
③由①得弹簧测力计的示数先不变后增大，台秤的示数等于容器、水、物块的重力之和减去拉力(弹簧测力计的示数)，所以台秤的示数先不变后减小，故③符合图象变化；
④物块排开水的体积先不变后变小，水的深度先不变后变小，由p＝ρgh可知容器底部受到的液体压强先不变后变小，故④符合图象变化；
⑤小物块底面所处的深度一直变小，由p＝ρgh可知小物块底面受到的压强一直变小，故⑤不符合图象变化。
可见，符合图乙图象变化的是③④。
4. 【解析】C。
解：A、图中进气门关闭，排气门打开，活塞向上运动，属于排气冲程，此冲程中没有能量转化，故A错误；
B、A管上面的玻璃管比较细，当向玻璃管中吹风时，空气经过A管上方的流动速度大于B管上方的空气流动速度，A管上方的压强小于B管上方的压强，水被压向A管，所以A管水面上升，B管水面下降，故B错误；
C、设杠杆一个小格代表L，一个钩码重为G，将杠杆两端的钩码同时向支点移动一格，杠杆右端：2G×3L＝6GL，杠杆左端：3G×2L＝6GL，所以，天平刚好平衡，故C正确；
D、液体密度一定时，液体内部压强随深度的增加而增大，越深的位置其压强越大；图中a最浅，所以水的压强最小，水喷射最近；c最深，所以水的压强最大，水喷射最远，故D错误。
5. 【解析】A。
解：AB、由欧姆定律可得，两定值电阻两端允许所加的最大电压分别为：
U1＝I1R1＝1A×10Ω＝10V，U2＝I2R2＝0.6A×15Ω＝9V，
因并联电路中各支路两端的电压相等，
所以，R1、R2并联时，电源的最大电压U＝U2＝9V，
此时通过R2的电流I2＝0.6A，通过R1电阻的电流I1′＝＝＝0.9A，
因并联电路中干路电流等于各支路电流之和，
所以，通过干路的最大电流：
I＝I1′+I2＝0.9A+0.6A＝1.5A，故A正确；
R2的最大功率：
P2＝UI2＝9V×1.5A＝13.5W，故B错误；
CD、因串联电路中各处的电流相等，
所以，R1、R2串联时，电路的最大电流I′＝I2＝0.6A，
因串联电路中总电阻等于各分电阻之和，
所以，两端允许加的最大电压：
U′＝I′R总＝I′(R1+R2)＝0.6A×(10Ω+15Ω)＝15V，故C错误；
R1的最大功率：
P1＝(I′)2R1＝(0.6A)2×10Ω＝3.6W，故D错误。
6.【解析】C。
解：A、由题意和图示可知，A、B的体积相同，A排开液体的体积大，且是同种液体，根据m排＝ρ液V排可知，A排开液体的质量较大，故A错误；
B、两个物体分别放入同种液体中，A悬浮，则A的密度等于液体的密度；B漂浮，则B的密度小于液体的密度；所以小球A的密度大于小球B的密度，故B错误；
C、由于A悬浮，则A所受的浮力F浮A＝GA＝GA排，即A的重力等于排开液体的重力；
B漂浮，则B所受的浮力F浮B＝GB＝GB排，即B的重力等于排开液体的重力；
因为两液面相平，且是同种液体，所以结合上面分析可知两容器中液体与物体的总重力相同，即装置的总重力相同，由p＝得，甲杯对桌面的压强等于乙杯对桌面的压强，故C正确；
D、由于两杯中液体的深度相同，液体的密度也相同，根据p＝ρgh可知，两杯底所受液体压强相同，故D错误。
7. 【解析】ABD。
解：A、蜡烛移到刻度值为14cm处，物距变小，像距变大，需要将光屏右移，此时2f＞u＞f，成倒立、放大的实像，是投影仪的工作原理，故A正确；
B、蜡烛移到刻度值为30cm处，u＞2f，成倒立、缩小的实像，像距2f＞v＞f，光屏应向左移动，是照相机工作原理，故B正确；
C、蜡烛移到刻度值为5cm处，u＜f，成正立、放大的虚像，虚像不能呈现在光屏上，故C错误；
D、近视镜片是凹透镜，对光线起发散作用，放置后，光线延迟会聚，像距变大，应向右移动光屏才能得到清晰的像，故D正确。
8.【解析】BC。
解：A、电磁铁是根据电流的磁效应原理制成的，故A错误；
B、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故B正确；
C、超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，故C正确；
D、正常情况下(未超载时)，压敏电阻的阻值较大，电磁铁磁性弱，衔铁被弹簧拉起，K与静触点A接触，故D错误。
9. 【解析】BCD。
解：A.倒车雷达应用了超声波来测试车后物体与车的距离，故A错误；
B.挡风玻璃相当于平面镜，当车外光线暗，车内光线明亮时，车内物体会通过挡风玻璃成像，像与物体关于平面镜对称，所以车内物体所成的虚像位于玻璃的上方，起到不妨碍司机视线的作用，故B正确；
C.凸面镜特点：以球面的外表面为反射面，对光线起发散作用，能够扩大视野，例如汽车的后视镜，故C正确；
D.关上车窗后，车内会变得安静很多，玻璃可以反射声音起到隔音的效果，故D正确。
二、填空题(每空1分，共18分)
10. 【解析】热值；二次。
解：(1)火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量；
(2)氢能是利用太阳能或电能分解水产生的，故属于二次能源。
11.【解析】放出；凝固。
解：白糖放入锅中加热，由固态变成液态，叫做熔化；山楂上的糖浆由液态变成固态，发生凝固现象，凝固放热。
12. 【解析】0.5；1000。
解：“600r/(kW h)”表示电路中每消耗1kW h电能，电能表的转盘转600r，
电能表的转盘转300r时电烤箱消耗的电能：
W＝kW h＝0.5kW h，
电烤箱的电功率：
P＝＝＝1kW＝1000W。
13. 【解析】6.7×108；1.05×105。
解：(1)根据阿基米德原理可知，物体所受浮力等于该物体排开液体的重力，
国产航母满载时排水量为：m＝67000t＝6.7×107kg，
所以国产航母满载时受到海水的浮力为：F浮＝G排＝mg＝6.7×107kg×10N/kg＝6.7×108N；
(2)国产航母满载时吃水深度为：h＝10.5m，
所以山东舰底部所受海水的压强为：p＝ρ海水gh＝1.0×103kg/m3×10N/kg×10.5m＝1.05×105Pa。
14. 【解析】2；乙。
解：为了用电的安全，开关应接在火线与电灯之间，因此开关应接在2处；
在使用测电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故如图的两种使用方法中，正确的是乙。
15. 【解析】62.5%；0.75。
解：(1)此过程所做的有用功为：W有＝Gh＝5N×1m＝5J；
拉力做的总功为：W总＝FL＝2N×4m＝8J；
斜面的机械效率为：η＝＝＝62.5%；
(2)此过程所做的额外功为：W额＝W总﹣W有＝8J﹣5J＝3J；
由W额＝fL可得物体所受的摩擦力为：f＝＝＝0.75N。
16.【解析】C；弹性势。
解：弹性绳绷紧后，开始阶段，拉力小于重力，人向下做加速运动，当拉力大于重力后，人做减速运动，即速度先增大后减小。
当拉力等于重力时，速度最大，动能最大。即人到达C点时动能最大。
人到达D点时，弹性绳伸长最长，弹性绳的弹性势能最大，开始的重力势能全部转化成弹性势能。
17. 【解析】100；5。
解：由题意可知，月球对他的引力约：G月＝G地＝×mg＝×60kg×10N/kg＝100N；
设氧气瓶的容积为V，则根据ρ＝可得，原来氧气瓶里氧气的质量：m0＝ρ0V，
用去了其中的一半，剩余氧气的质量：m＝m0＝ρ0V，
因为瓶内氧气的体积不变，所以剩余氧气的密度：
ρ＝＝＝ρ0＝×10kg/m3＝5kg/m3。
18.【解析】液化； 凝华。
解：露是液体，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化；
霜是固体，是由空气中的水蒸气遇冷形成的，气态变为固态的现象叫凝华。
三、计算题(共18分，要求写出必要的文字说明、公式、运算过程、数值和单位)
19.【解析】
解：(1)汽车总重力：
G＝mg＝1.6×103kg×10N/kg＝1.6×104N，
汽车行驶时受到的阻力：
f＝0.05G＝0.05×1.6×104N＝800N，
因为汽车在平直公路上匀速行驶，
所以汽车受到的牵引力和阻力是一对平衡力，
F＝f＝800N；
(2)75min＝1.25h，
根据v＝可知，汽车行驶的距离为：
s＝vt＝72km/h×1.25h＝90km＝9×104m，
牵引力做功：
W＝Fs＝800N×9×104m＝7.2×107J；
(3)6.4kg汽油完全燃烧放出的热量：
Q放＝mq＝6.4kg×4.5×107J/kg＝2.88×108J，
汽车发动机的效率为：η＝＝×100%＝25%。
20. 【解析】
解：(1)当开关S和S0闭合时，两电阻并联，电路中的总电阻最小，
由P＝可知，电路的总功率最大，电热饮水机处于加热状态；
由P＝UI可得，此时电路的总电流：
I＝＝＝4A；
(2)当开关S闭合、S0断开时，电路为R2的简单电路，此时电热饮水机处于保温状态；
当开关S、S0闭合时，两电阻并联，电热饮水机处于加热状态，
因电路的总功率等于各用电器功率之和，
所以，R1消耗的电功率：
P1＝P加热﹣P保温＝880W﹣44W＝836W，
因并联电路中各支路两端的电压相等，
所以，电阻丝R1的阻值：
R1＝＝≈57.9Ω；
(3)由I＝可得，饮水机加热时电路中的总电阻：
R＝＝＝55Ω，
当实际电压只有200V时，饮水机加热的实际总功率：
P实＝＝≈727.3W。
四、实验、作图题(共22分)
21. 【解析】(1)匀速；(2)甲；乙；见上图。
解：(1)只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小。
(2)研究滑动摩擦力的大小可能与接触面的粗糙程度有关，要控制压力大小不变，只改变接触面的粗糙程度，通过比较甲乙两图的弹簧测力计示数，可以验证他的猜想；
物块B随物块A一起水平向右做匀速直线运动，它们相对静止，故物体B不受摩擦力的作用；
物体B共受两个力作用：重力和支持力，并且这两个力是一对平衡力；
重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，示意图如图：
22. 【解析】(1)D、E；排开液体的体积；液体的密度；(2)小于；(3)1；2.7×103。
解：(1)研究物体受到的浮力大小与物体浸没在液体中的深度关系，要控制排开液体的体积和密度相同，只改变浸没在液体中的深度，故由ADE图可知，物体排开液体的体积相同时，液体的密度相同，浸没的深度不同，浮力相同，所以物体受到的浮力大小与物体浸没在液体中的深度无关。
研究物体受到的浮力大小与物体排开液体的体积关系，要控制排开液体的密度相同，由分析比较A、B、C、D可知，液体的密度相同时，物体排开液体的体积不同，浮力不同，所以物体受到的浮力大小与物体排开液体的体积有关。
由分析比较A、E、F可知：图知，排开液体的体积相同，而排开液体的密度不同，浮力大小不同，故可得出结论：物体受到的浮力大小与液体的密度有关。
(2)根据称重法可知：物块在水中受到的浮力为：F浮＝G﹣F＝2.7N﹣1.7N＝1N；物块在另一液体中受到的浮力为：F浮′＝2.7N﹣1.9N＝0.8N；
根据阿基米德原理F浮＝ρ液gV排知物体排开液体的体积相同时，密度越大，受到的浮力越大，故F中液体密度小于水的密度。
(3)物块在水中受到的浮力为：F浮＝G﹣F＝2.7N﹣1.7N＝1N；
V排＝＝＝10﹣4m3
金属块的体积：V＝V排＝10﹣4m3
金属块的质量：m＝＝＝0.27kg
金属块的密度：ρ＝＝＝2.7×103kg/m3
23. 【解析】(1)如上所示；(2)0.625；(3)D；(4)②I额2 。
解：(1)原电路中，电压表串联在电路中是错误的，灯应与变阻器串联，电压表与灯并联，如下所示：
(2)改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，可知灯在2.5V时的电流为0.25A，则小灯泡额定功率是：P＝UI＝2.5V×0.25A＝0.625W；
(3)A．由R＝可知，电压表测出电压，电流表测出电流，可测量小灯泡的电阻，故A能完成；
B．将电流分别串联在电路不同处，可探究串联电路电流的特点，故B能完成；
C．分别将电压表并联在各用电器两端，可探究串联电路电压的特点，故C能完成；
D、探究电流与电压的关系要控制电阻不变，灯的电阻随温度的变化而变化，故D不能完成。
故选D；
(4)①闭合开关S和S2，移动R1滑片，使电流表的示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额．保持变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
在①中，R1与灯串联，灯正常发光，
在②中，R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；
保持R2滑片位置不动，将另一个滑动变阻器(R1)滑片移到最左端，电流表的示数为I1，再将此滑动变阻器(R1)的滑片移到最右端，电流表的示数为I2。
由串联电路特点和欧姆定律可得：
U＝I1R2＝I2(R1+R2)，
解得：R2＝，
小灯泡额定功率的表达式为：
P额＝I额2RL＝I额2R2＝I额2 R2＝I额2 。
24. 【解析】(1)质量；相同；加热时间；(2)甲；甲；(3)③。
解：(1)根据比较吸热能力的方法，要控制不同物质的质量相同(甲、乙两种液体密度不同，根据m＝ρV，体积相同的甲、乙质量不同)，故实验中应取质量相同的甲、乙两种液体别倒入相同的烧杯中；
根据转换法，分使用规格相同的电加热器加热，实验中通过加热时间来比较甲和乙两种液体吸收热量的多少；
(2)根据实验数据知，从34℃升高到42℃，甲加热2分钟，乙加热1分钟，故甲液体的吸热能力强；
根据Q＝cm△t，质量相同的甲、乙两种液体升高相同的温度，因甲的比热容大，甲吸热多，如果要在甲、乙两种液体中选择一种液体做为冷却剂，甲液体较为合理；
(3)由温度﹣时间图像可知，加热4min时，乙的温度变化量为32℃，不考虑热损失，用相同的加热器加热，将初温相同的乙物质质量增加到原来的2倍，加热相同时间，它们吸收的热量相同，根据Q＝cm△t可知，质量大的温度变化量小一些，质量增加到原来的2倍，则温度变化量为原来的一半，故曲线为图中的第③条。
五、综合应用题(共6分)
25. 【解析】(1)热传递；(2)A；(3)＜；增大；(4)增大；减小。
解：(1)电热膜取暖器工作时通过热传递的方式使得室内温度升高；
(2)A部分的凹形，会导致横截面积变小，电阻变大；
(3)因为墨线是并联的，若通过每条墨线的电流为I，则IA＝3I，IB＝9I，因此IA＜IB；若增加这块电热膜中导电墨线的条数，电阻减小，根据P＝知电热膜的功率将增大；
(4)从丙图可以看出随温度升高而增大，发热功率减小。
