(共25张PPT)
4.1
信息系统的前期准备
——以共享单车为例
PART
1
前期准备

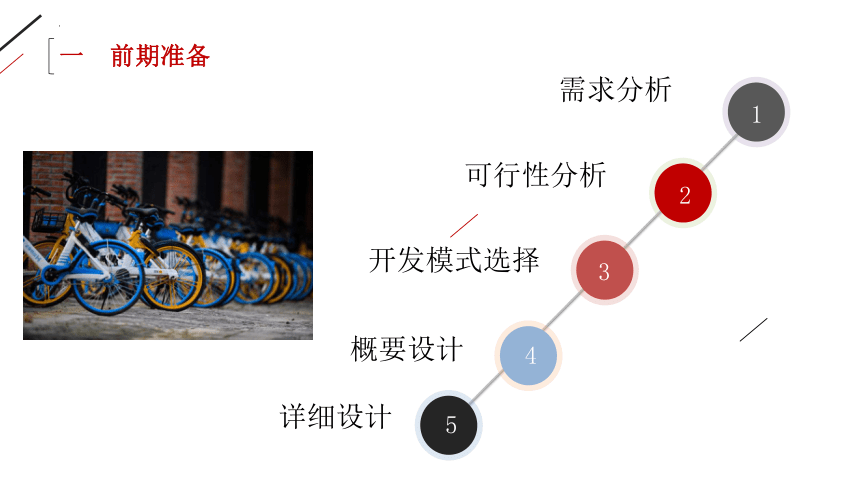

一 前期准备
1
2
3
5
4
需求分析
可行性分析
开发模式选择
概要设计
详细设计

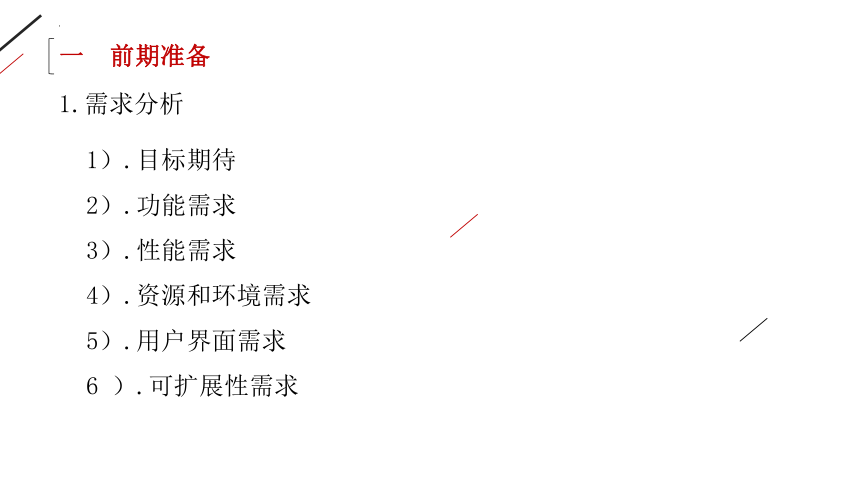

一 前期准备
1).目标期待
2).功能需求
3).性能需求
4).资源和环境需求
5).用户界面需求
6 ).可扩展性需求
1.需求分析
一 前期准备

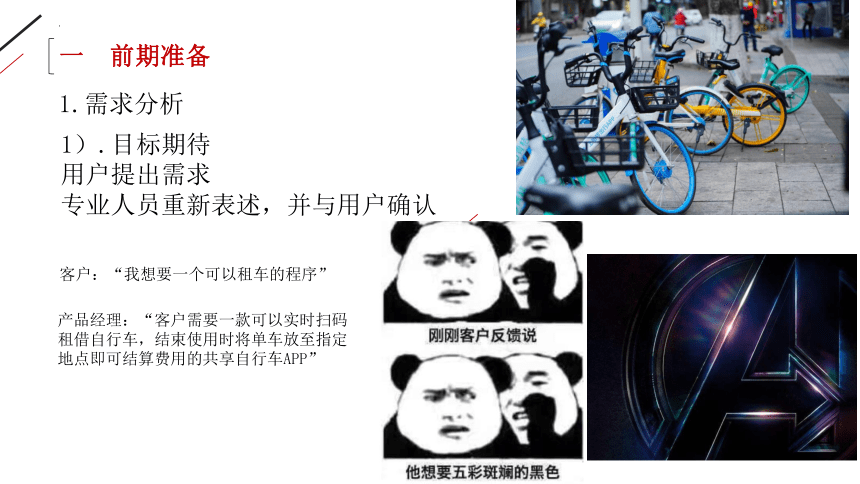

1).目标期待
用户提出需求
专业人员重新表述,并与用户确认
1.需求分析
客户:“我想要一个可以租车的程序”
产品经理:“客户需要一款可以实时扫码租借自行车,结束使用时将单车放至指定地点即可结算费用的共享自行车APP”
一 前期准备

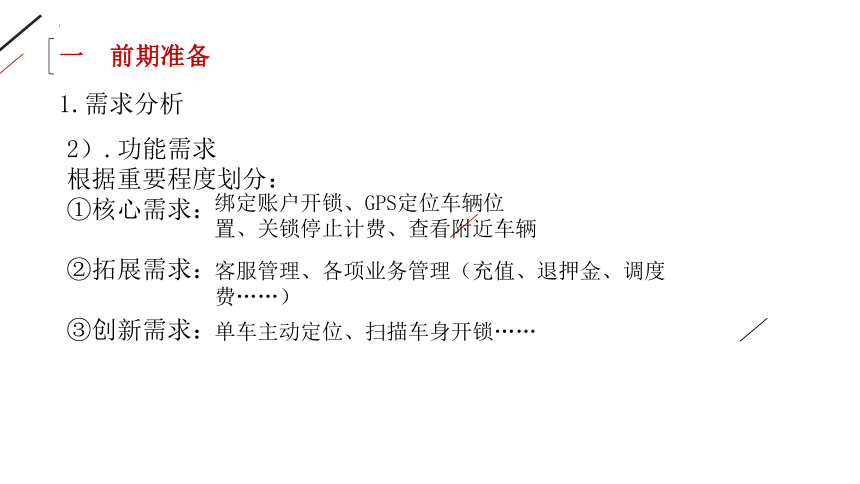

2).功能需求
根据重要程度划分:
①核心需求:
②拓展需求:
③创新需求:
1.需求分析
绑定账户开锁、GPS定位车辆位
置、关锁停止计费、查看附近车辆
单车主动定位、扫描车身开锁……
客服管理、各项业务管理(充值、退押金、调度费……)
一 前期准备

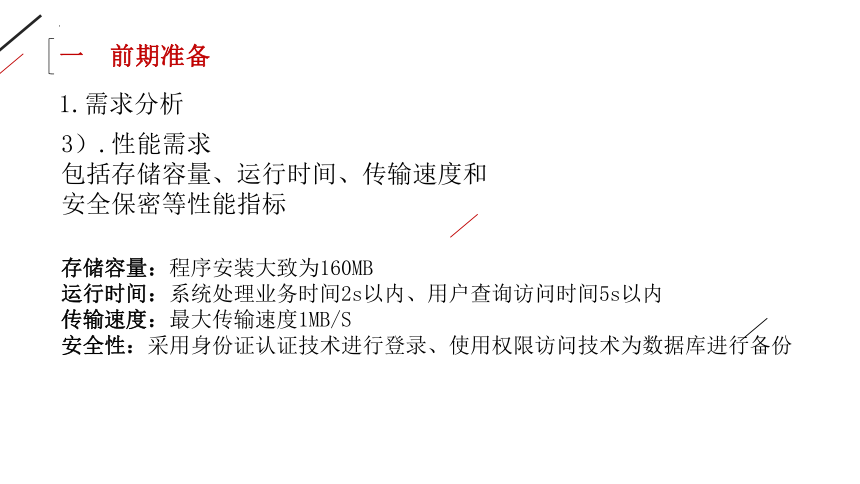

3).性能需求
包括存储容量、运行时间、传输速度和安全保密等性能指标
1.需求分析
存储容量:程序安装大致为160MB
运行时间:系统处理业务时间2s以内、用户查询访问时间5s以内
传输速度:最大传输速度1MB/S
安全性:采用身份证认证技术进行登录、使用权限访问技术为数据库进行备份
一 前期准备

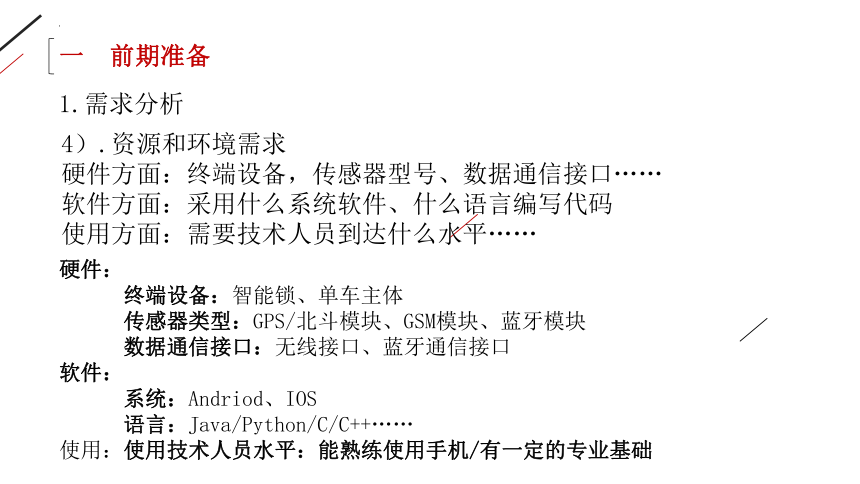

4).资源和环境需求
硬件方面:终端设备,传感器型号、数据通信接口……
软件方面:采用什么系统软件、什么语言编写代码
使用方面:需要技术人员到达什么水平……
1.需求分析
硬件:
终端设备:智能锁、单车主体
传感器类型:GPS/北斗模块、GSM模块、蓝牙模块
数据通信接口:无线接口、蓝牙通信接口
软件:
系统:Andriod、IOS
语言:Java/Python/C/C++……
使用:使用技术人员水平:能熟练使用手机/有一定的专业基础
一 前期准备

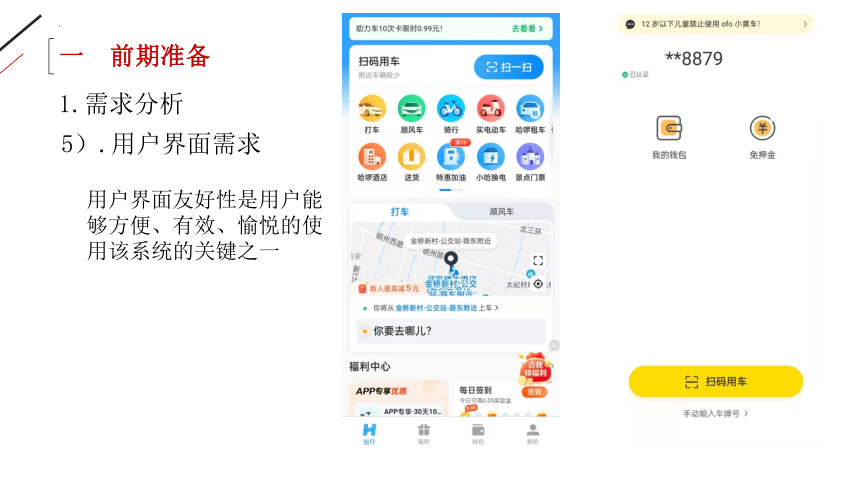

5).用户界面需求
1.需求分析
用户界面友好性是用户能够方便、有效、愉悦的使用该系统的关键之一
一 前期准备
6).可扩展性需求
1.需求分析
为了进行业务拓展,城市共享单车手机 APP 管理系统在基础功能模块的基础上预留了第三方支付、登录、视频即时通信等易扩展的功能接口。
具体体现:系统技术本身的可扩展性、业务应用的可扩展性
练习
下列有关搭建信息系统的需求分析的说法,不正确的是( )
A.用户界面需求和可扩展性需求属于搭建信息系统的需求分析范畴
B.资源环境需求包括硬件方面、软件方面和使用方面
C.用户界面的友好性是用户能很好使用信息系统的关键因素
D.系统的可扩展性包括系统技术本身的可扩展性和用户操作的友好性
D
一 前期准备
2.可行性分析
必要性主要体现在系统的搭建是否应该马上开始进行,没有迫切的需要,勉强地开展信息系统建设,是很难取得好效果的。
可行性分析主要从技术、经济、社会意义等方面分析系统的可行性。技术方面,考查在现有技术条件下是否可能实现系统的搭建,如存储要求、速度要求、通信要求等,现有技术条件指的应当是社会上已经普遍使用了的先进技术,而不是实验室里的最新技术;
经济方面,是对搭建信息系统所需的费用和效益进行评估,要力争费用可行、投入产出合理;
社会意义方面,主要是针对那些要在社会环境中工作的信息系统,考察各种社会因素对它们所起的制约作用。在可行性分析结束之后,应将分析结果用可行性报告的形式编写出来,形成正式的工作文件。
一 前期准备
3.开发模式的选择
C/S
or
B/S
C/S
B/S
一 前期准备
4.概要设计
系统分析阶段从需求分析、可行性分析等方面解决系统核心问题——“做什么”, 即明确系统的功能。
而系统概要设计主要解决系统核心问题——“怎么做”。
一 前期准备
4.概要设计
①模块结构设计。
在模块化结构设计中,把系统分成若干个模块,每个模块完成一个特定的功能。每个模块之间的关联是无序的,也不一定是树形的。模块结构设计主要包括:划分系统模块;确定模块功能;决定模块间的调用关系;制定模块间的接口,即数据传递。
一 前期准备
4.概要设计
②系统物理配置。
该模块主要包括:硬件设备配置、应用软件的选择和通信网络的选择和设计等。硬件设备配置主要取决于数据处理方式和运行的软件系统。根据应用需求来开发信息系统最容易满足用户的特殊需求,但成本较高,如果能选择技术成熟、设计规范的商品化软件,既可以节省开发费用,又能加快系统应用的进度,不一定要自行开发。
一 前期准备
4.概要设计
③数据库管理系统选择。
信息系统以数据库系统为基础,一个好的数据库管理系统对信息系统的应用有着重要的影响。在数据库管理系统的选择上,主要考虑数据库的性能、数据的类型、数据库管理系统平台和安全保密性能等。设计开发的信息系统规模越大,数据库管理系统的选择越重要。
一 前期准备
5.详细设计
主要包括:输入设计、输出设计、人机界面设计、数据库设计、代码设计、安全设计等。明确系统“先干什么,后干什么”。
①输入设计。
输入设计是系统设计的关键环节,其根本任务是保证数据能正确地传递到系统中去。输入设计内容主要包括输入数据内容的确定、输入方式与设备的选择、输入数据的正确性校验等。
一 前期准备
5.详细设计
②输出设计。
根据用户的需求设计报表或其他类型输出信息到输出终端。输出设计包括确定输出内容、选择输出设备和介质、确定输出格式等方面。
③人机界面设计。
人机界面是介于用户与计算机之间的,人与计算机之间传递、交互信息的媒介。人机界面设计要遵循友好、美观、简洁、统一的原则。
一 前期准备
5.详细设计
④数据库设计。
根据数据字典和数据存储要求,确定数据库的结构。信息系统的数据流转、数据交换的格式,都需要在这个环节进行确定。数据格式的选择是否合理,将直接影响数据交换的工作效率,以及数据挖掘、分析功能的实现。
⑤代码设计。
实现系统代码编写规则、编码设计和代码维护设计等。
⑥安全设计。
为确保信息系统的运行安全和数据保密,提出安全设计方案。
练习
搭建“校园自助点餐系统”的前期准备工作有如下5个主要过程:①开发模式的选择②概要设计③需求分析④详细设计⑤可行性分析在实施时正确的步骤是( )
A.③①④②⑤
B.③⑤①②④
C.③⑤①④②
D.⑤③①④②
B
练习
下列属于概要设计范畴的是( )
模块结构设计
系统安全设计
系统物理配置
数据库管理系统选择
A.②③④ B.①②③ C.①③④ D.①②③④
C
练习
下列不属于系统可行性分析的是( )
A.技术方面
B.经济方面
C.政治方面
D.社会意义方面
C
练习
设计基于Web环境下的“自助点餐系统” 。该系统实现以下功能:发布每天提供的菜谱清单、相应的价格和菜品的数量等数据;客户通过终端进入系统后,可以直接点菜及选择餐厅餐桌的位置。搭建该系统经过用户需求和可行性分析后,需要确定点菜功能模块、结账功能模块和点菜价格与结算之间各子系统的调用关系,这一过程属于系统搭建的( )
A.概要设计
B.详细设计
C.开发模式的选择
A
练习
小刘设计了“烟雾监测信息系统”,该系统通过传感器收集数据并对其进行存储和处理,系统结构如图4-1-2所示。下列说法正确的是 ( )
A.该系统采用B/S模式搭建
B.该服务器无需安装数据库管理系统
C.执行器无法响应PC客户端的请求
D.该系统客户端无法获取输入端传感器的数据
A
