陕西省2022年初中学业水平考试物理实验操作考试试题
试题一探究平面镜成像的特点
学校：
班级：
姓名：
一、实验目的
1观察平面镜成像的情况，探究平面镜成像的特点。
2.体验“等效替代”、“分析归纳"的方法。
二、实验用品(10分)
1.实验用品：相同的蜡烛一对（其它合适的替代物也可）、平板玻璃、支架、白
纸、刻度尺、直角三角板、量角器、铅笔、光屏、火柴
2检查实验用品是否齐全，举手向监考老师示意。
三、实验过程及结论(80分)
1.将白纸平铺在桌面上，用铅笔和刻度尺在白纸中
间
画一条横线，按图示安装好实验器材，并用直角三角板
检
查玻璃板与白纸是否垂直。
2把一支蜡烛点燃放在玻璃板前面某位置，观察它的像。然后用光屏去呈接，看
像能否呈现在光屏上。
3.用另一支蜡烛在玻璃板后面移动，观察它与像能否重合，重合后，用铅笔标记
物与像的位置A、A'。
4两次任意改变玻璃板前面蜡烛的位置，操作同步骤3，在白纸上分别标记物与
像位置B、B和C、C'。
5.取出白纸，连接A和A'、B和B、C和C',观察并用量角器测量三次实验中像、
物体的连线与平面镜间夹角的度数，再用刻度尺分别测出A和A'、B和B'、C和C到镜
面的距离，将数据填入下表中。
实验
序号
像、物连线与镜面间夹角度数
物到镜面的距离cm
像到镜面的距离/cm
1
2
3
6.实验结论
(1)平面镜成的像是
像（选填“虚”或“实”）。
(2)平面镜成的像与物体的大小
(3)像与物的连线与镜面
(4)像与物到镜面的距离

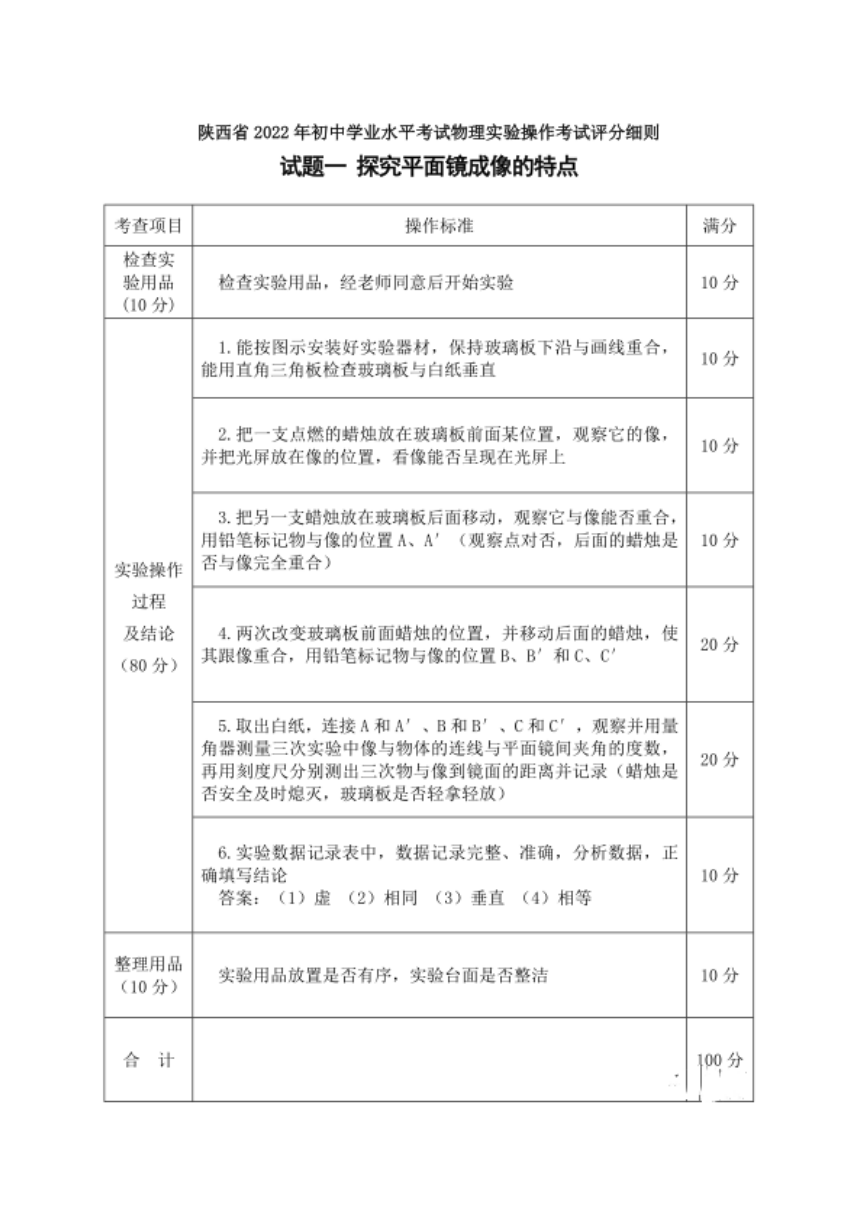

陕西省2022年初中学业水平考试物理实验操作考试评分细则
试题一探究平面镜成像的特点
考查项目
操作标准
满分
检查实
验用品
检查实验用品，经老师同意后开始实验
10分
(10分)
1.能按图示安装好实验器材，保持玻璃板下沿与画线重合，
能用直角三角板检查玻璃板与白纸垂直
10分
2.把一支点燃的蜡烛放在玻璃板前面某位置，观察它的像，
并把光屏放在像的位置，看像能否呈现在光屏上
10分
3.把另一支蜡烛放在玻璃板后面移动，观察它与像能否重合
用铅笔标记物与像的位置A、A'(观察点对否，后面的蜡烛是
10分
实验操作
否与像完全重合)
过程
及结论
4.两次改变玻璃板前面蜡烛的位置，并移动后面的蜡烛，使
20分
(80分)
其跟像重合，用铅笔标记物与像的位置B、B'和C、C
5.取出白纸，连接A和A'、B和B'、C和C,观察并用量
角器测量三次实验中像与物体的连线与平面镜间夹角的度数，
再用刻度尺分别测出三次物与像到镜面的距离并记录（蜡烛是
20分
否安全及时熄灭，玻璃板是否轻拿轻放)
6.实验数据记录表中，数据记录完整、准确，分析数据，正
确填写结论
10分
答案：(1)虚(2)相同(3)垂直(4)相等
整理用品
实验用品放置是否有序，实验台面是否整洁
(10分)
10分
合计
100分
