2.3无线局域网的组建课件(22PPT)2021-2022学年高中信息技术教科版必修二

资源简介

(共22张PPT)
第2单元
信息系统的集成
教科版(2019)信息技术必修2 信息系统与社会
高一年级
2.3 无线局域网的组建
01
02
03

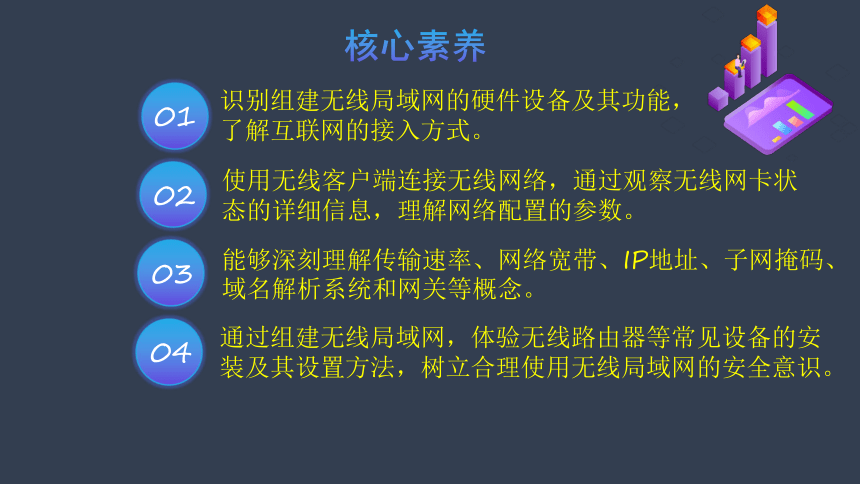

核心素养
04
识别组建无线局域网的硬件设备及其功能,了解互联网的接入方式。
使用无线客户端连接无线网络,通过观察无线网卡状态的详细信息,理解网络配置的参数。
能够深刻理解传输速率、网络宽带、IP地址、子网掩码、域名解析系统和网关等概念。
通过组建无线局域网,体验无线路由器等常见设备的安装及其设置方法,树立合理使用无线局域网的安全意识。
重点:了解常见的网络设备有哪些?
难点:熟练掌握常见网络设备的功能。
重点难点

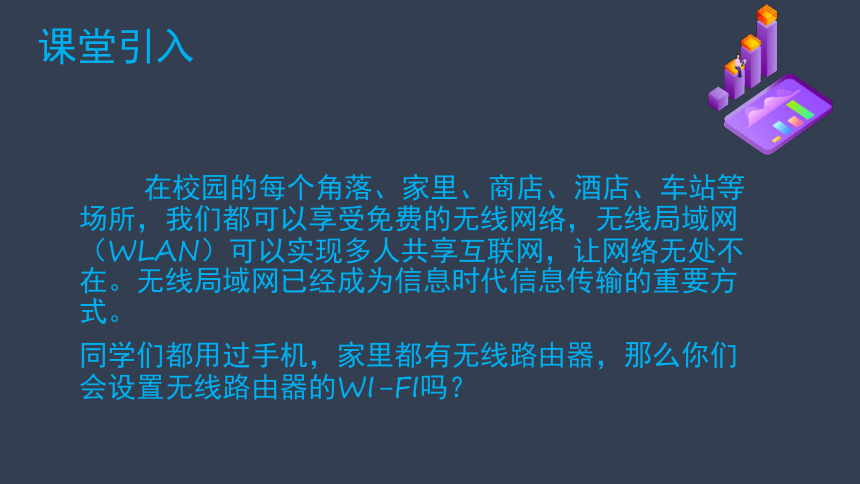

课堂引入
在校园的每个角落、家里、商店、酒店、车站等场所,我们都可以享受免费的无线网络,无线局域网(WLAN)可以实现多人共享互联网,让网络无处不在。无线局域网已经成为信息时代信息传输的重要方式。
同学们都用过手机,家里都有无线路由器,那么你们会设置无线路由器的WI-FI吗?
1. 网络设备

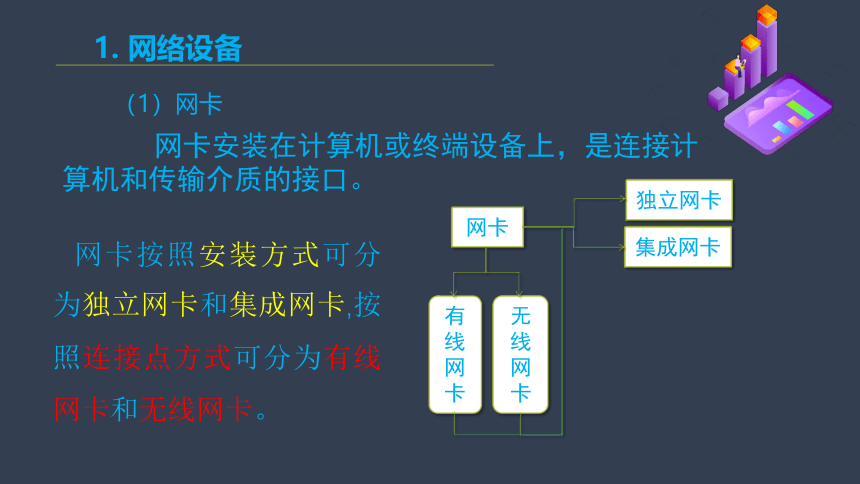

(1)网卡
网卡安装在计算机或终端设备上,是连接计算机和传输介质的接口。
网卡
独立网卡
集成网卡
有线网卡
无线网卡
网卡按照安装方式可分为独立网卡和集成网卡,按照连接点方式可分为有线网卡和无线网卡。

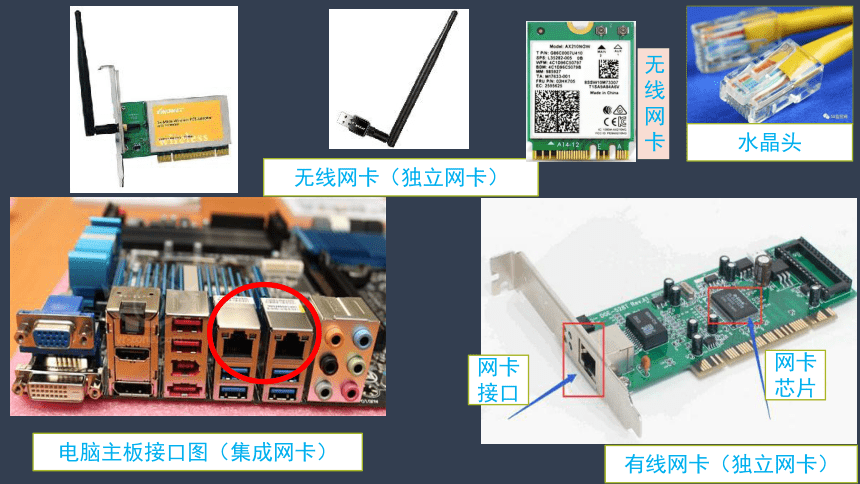

网卡芯片
网卡接口
有线网卡(独立网卡)
水晶头
电脑主板接口图(集成网卡)
无线网卡(独立网卡)

线


1. 网络设备

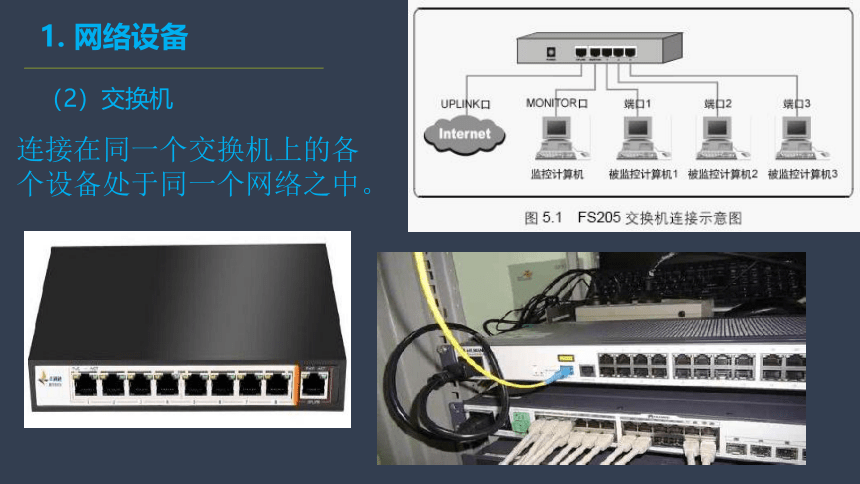

(2)交换机
连接在同一个交换机上的各个设备处于同一个网络之中。
1. 网络设备

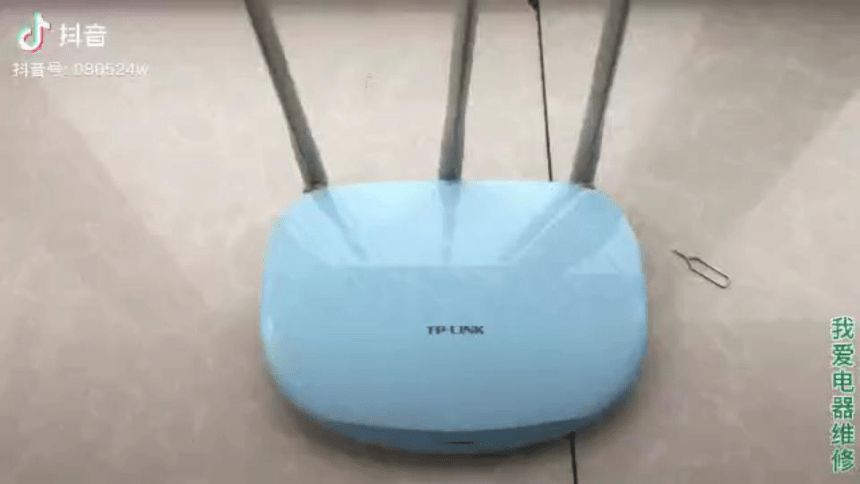

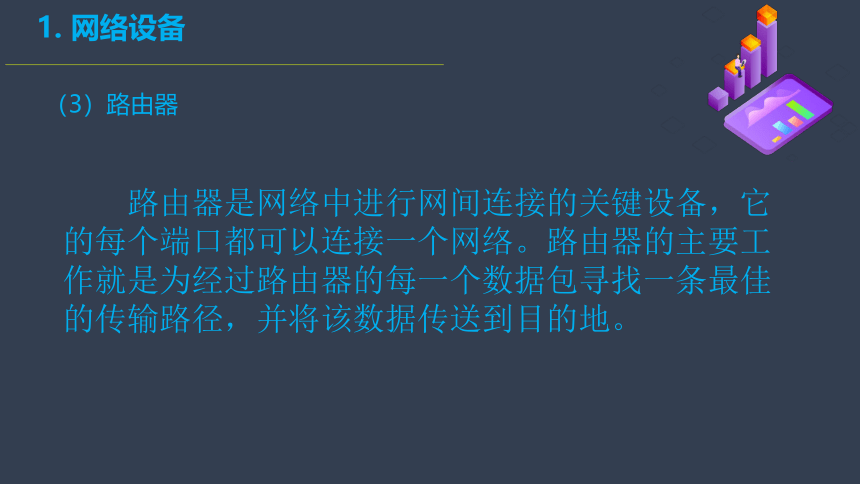

(3)路由器
路由器是网络中进行网间连接的关键设备,它的每个端口都可以连接一个网络。路由器的主要工作就是为经过路由器的每一个数据包寻找一条最佳的传输路径,并将该数据传送到目的地。
路由器上的wan口用来连接外网(公网),或者说是连接宽带运营商的设备。
路由器上的lan口用来连接内网(局域网)中的设备,主要指计算机、交换机等设备。
1. 网络设备
(3)路由器
wan
lan
背面铭牌
1. 网络设备
(4)网络连接
网络连接是通过网线等传输介质把网络设备连接起来,构成网络。
交换机与路由器是网络连接的重要设备。
2. 无线网络概念
本质:
不使用电缆将计算机与网络连接起来,是无线连接.
2. 无线网络概念
练习:
Wi-Fi是属于什么传输信号( )
A.电脉冲信号 B.电磁波信号 C.光波信号 C.声波信号
B
3. 无线局域网标准
无线局域网遵循IEEE 802. 11标准,该标准定义了如何使用免授权的工业、科学和医疗频段的射频(RF)作为无线链路,规定了发送及接收技术。
在国际上,参与制定无线局域网标准的组织主要有三个:ITU-R(管理RF频段的分配)、IEEE(规定如何调制射频来传送信息)、Wi-Fi联盟(确保不同供应商生产的设备可互操作)。
4. 无线网络基础架构的组件
(1)无线网卡
(2)无线接入点
(3)无线路由器
无线网卡是终端无线网络的设备,是采用无线信号进行数据传输的终端,要使作无线网卡,必须正确安装无线网卡的驱动。
无线网卡是终端无线网络的设备,是采用无线信号进行数据传输的终端,要使作无线网卡,必须正确安装无线网卡的驱动。
无线路由器可以充当接入点、以太网交接机和路由器的角色,许多家用的无线路由器实际上都是三合一设备,家用无线路由器一般含有四个LAn口和一个WAN口。 LAn口用来连接内网的设备,主要指计算机、交换机等设备;WAN口用来连接外网,或者说是连接宽带运营商的设备。
5.组建小型无线局域网(课堂活动)
(1)、使用无线客户端
事先配置好已接入互联网的无线路由器,选择想要连接的无线网络。
输入网络安全密钥。
如果密钥正确,显示无线网络已连接。尝试如何断开无线网络。
(2)、查看无线客户端状态的详细信息
利用无线图标 打开“网络和共享中心”,“更改适配器选项”,显示“网络连接”。
选择无线网卡,找到“状态”功能,观察无线网卡设备的状态。
使用“详细信息(E)···”按钮,显示“网络连接详细信息”。
观察无线网卡状态信息,可以发现此时无线网卡已经获得IP地址、子网掩码及默认网关、DNS服务器等信息。
在命令提示符中使用“ping www.”命令检测网络连通情况,估算速度。
在命令提示符中使用“tracert www.”命令查看计算机到百度网站的路由,可以看到从计算机到百度网站会经过多个路由器。
5.组建小型无线局域网(课堂活动)
实验过程
( 3)、测试网速等参数
通过百度搜索“测试网速”,选择一个网站进行测试。
(4)、配置无线路由器
设置计算机IP地址
访问路由器
设置路由器的网络参数
设置无线网络
启用DHCP服务
重启路由器
(5)、使用客户机验证无线网络
(6)、探究无线局域网的优缺点
5.组建小型无线局域网(课堂活动)
实验过程
6.课堂练习
1.路由器最主要的功能是( )。
A、路径选择 B、过滤 C、提高速度 D、流量控制
2.Internet 的基本服务,如电子邮件、远程登录Telnet、文件传输FTP 和WWW 浏览等,它们的应用软件系统设计中都采用了( )。
A、客户/服务器模式 B、逻辑结构 C、层次模型结构 D、 P2P 模式
3.网络适配器通常称为( )。
A、网卡 B、集线器 C、路由器 D、服务器
4.网络中所使用的互联设备Router 称为( )。
A、集线器 B、路由器 C、服务器 D、网关
A
A
A
B
6.课堂练习
5.以下设备中,( )主要用于连接几个不同的网段,实现较远距离的无线数据通信。
A.无线网卡 B.无线网桥 C.无线路由器 D.无线网关
6.WLAN的通信标准主要采用( )标准。
A.IEEE802.2 B.IEEE802.3 C.IEEE802.11 D.IEEE802.16
7.无线局域网相对于有线网络的主要优点是( )。
A.可移动性 B.传输速度快 C.安全性高 D.抗干扰性强
8.在下列传输介质中,哪些传输介质的抗电磁干扰性最好( ) 。
A、双绞线 B、同轴电缆 C、无线介质 D、光缆
C
A
D
B
THANKS FOR
WATCHING
感谢观看
