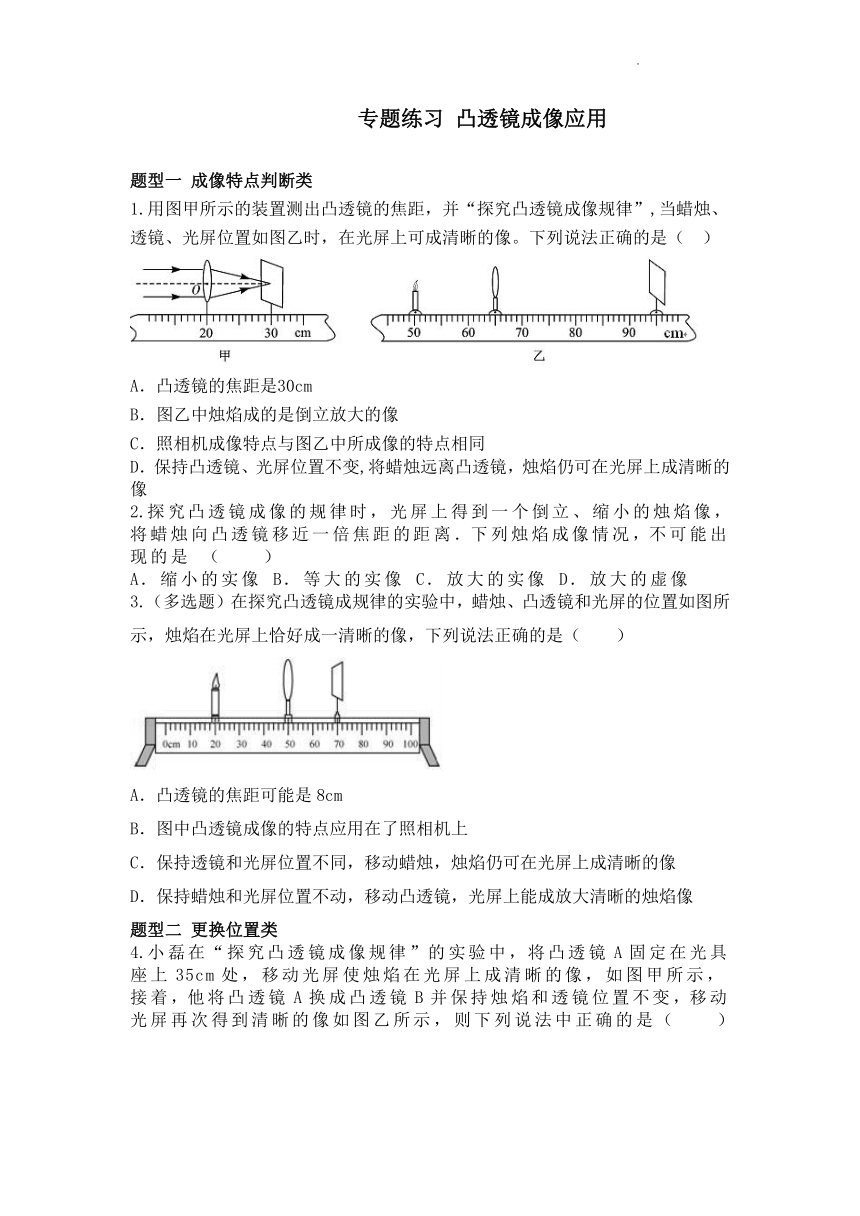

专题练习 凸透镜成像应用
题型一 成像特点判断类
1.用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”,当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（ ）
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变,将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
2.探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是 （　　）
A．缩小的实像 B．等大的实像 C．放大的实像 D．放大的虚像
3.（多选题）在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（　　）
A．凸透镜的焦距可能是8cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像
D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
题型二 更换位置类
4.小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示，接着，他将凸透镜A换成凸透镜B并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示，则下列说法中正确的是（　　）
A．A的焦距小于B的焦距，显微镜的物镜成像原理与图甲相同
B．A的焦距小于B的焦距，显微镜的物镜成像原理与图乙相同
C．A的焦距大于B的焦距，显微镜的物镜成像原理与图甲相同
D．A的焦距大于B的焦距，显微镜的物镜成像原理与图乙相同
5.如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该（　　）
A．保持凸透镜不动，光屏向左移
B．保持凸透镜不动，光屏向右移
C．保持凸透镜和光屏都不动
D．以上说法都不对
6..在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是 （ ）
A、像和像距都逐渐变大 B、像和像距都逐渐变小
C、像逐渐变大 ，像距逐渐变小 D、像逐渐变小，像距逐渐变大
7.如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（　　）
A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
8.在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（　　）
A．光屏上出现倒立放大的实像
B．光所上出现倒立缩小的实像
C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像
D．无论怎样移动光屏，光屏上均不会出现实像
题型三 更换透镜类
9.烛焰通过焦距为10 cm的甲凸透镜在光屏上成清晰的像，如图所示。现用焦距为5 cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是 （　　）
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，可以得到一个清晰放大的实像
D．移动光屏，可以得到一个清晰放大的虚像
10.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（　　）
A．光屏上的像是倒立、放大的实像
B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像
D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜
11.（多选）一位同学利用如图所示的装置探究凸透镜成像规律，他先用焦距为20cm的凸透镜进行实验，在屏上得到清晰的像。接下来他想改用焦距为10cm的凸透镜继续进行实验，下列分析正确的有（　　）。
A．要使光屏再次成清晰的像，可只将光屏向右移；
B．要使光屏再次成清晰的像，可只将蜡烛向右移；
C．若只移动光屏重新得到清晰的像，像将变大；
D．若只移动蜡烛重新得到清晰的像，像将变大
题型四 添加透镜类
12.拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（　　）
A．将蜡烛靠近凸透镜
B．将光屏靠近凸透镜
C．将光屏远离凸透镜
D．将光屏和蜡烛同时靠近凸透镜
13.如图所示，将焦距为10cm的凸透镜固定在光具座50cm刻度线处，此时在光屏中心已成烛焰清晰的像，下列说法正确的是
A. 此时烛焰在光屏上的成像特点于投影仪成像特点相同
B. 若蜡烛移至20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的像
C. 若蜡烛移至45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像
D. 在图示中的烛焰和凸透镜之间放一副近视镜，将光屏左移可再次成清晰的像
14.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
A. 只有①和③ B. 只有②和④ C. 只有②和③ D. 只有①和④
15.将凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是
A．此时可以在光屏上观察到清晰缩小的像
B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正
C．将蜡烛形到30 cm刻度处，移动光屏可在屏上得到清晰等大的像
D．将蜡烛移到40 cm刻度处，动光屏可在光屏上很到清晰放大的像
题型五 水透镜应用
16.小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图（实验过程中水透镜厚度不变） 实验过程中，下列说法正确的是（ ）
A.该水透镜的焦距是20cm
B.若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间
C.在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能再次找到清晰的像
D.实验后，若利用注射器向水透镜内注水，其焦距变长
17.为了研究眼的成像原理,小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体,通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后.调节水透镜凸度，直至光屏上成一个清晰倒立、 (填“放大”、“等大”或 “缩小”)的实像。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像,应对水透镜 (填“注水”或”抽水”)。
18.小辉同学自制了一个“水透镜”。当向“水透镜”里注水时，它对光的会聚作用变强；当从“水透镜”里抽水时，它对光的会聚作用变弱。如图为一束平行于主光轴的光通过“水透镜”的光路图，OF之间的距离为15cm，OA之间的距离为40cm。若在A点放置一支点燃的蜡烛，在 “水透镜”右侧放置一个光屏，调节光屏位置，可在光屏上呈现一个 的实像。（选填“倒立放大”、 “正立放大”或“倒立缩小”）
题型六 凸透镜成像实验类
19.小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一 个最小、最亮的光斑。由此可得出该凸透镜的焦距为_________cm ；
（2 ）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、 光屏三者中心调到同一高度。当蜡烛距凸透镜的距离为 35cm时，移动光屏，可在光屏上得到一个清晰倒立、______（选填“放大”或“缩小”）的实像。若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是 ；
（3 ）如乙图所示，把凸透镜换成焦距为30cm 的，保持蜡烛和凸透镜的位置不变，移动光 屏，在光屏上 （选填“能”或“不能”）得到一个清晰的像，原因 是 。
20.小明和小红做“探究凸透镜成像规律”的实验。
（1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，使其在地面的影子________。这时尺的方向就与太阳光的方向平行，小明保持尺不动，小红将光屏和凸透境按照图甲所示均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距为________cm；
（2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位罝时，光屏上呈现烛焰的到立、________的实像；保持图乙中蜡烛和光屏的位罝不变，将凸透镜移到光具座上________刻度线处，光屏上能再次呈现蜡烛清晰的像。
答案1.B 2.D 3.ABD 4.C 5.A 6.A 7.D 8.D 9.B 10.C 11.BD 12.C 13.B 14.C 15.B 16.C
17.缩小 抽水
18.倒立 缩小
19.（1）10 （2）缩小 照相机 （3）能 f20.（1）最短 10.0 （2）缩小 35 cm
