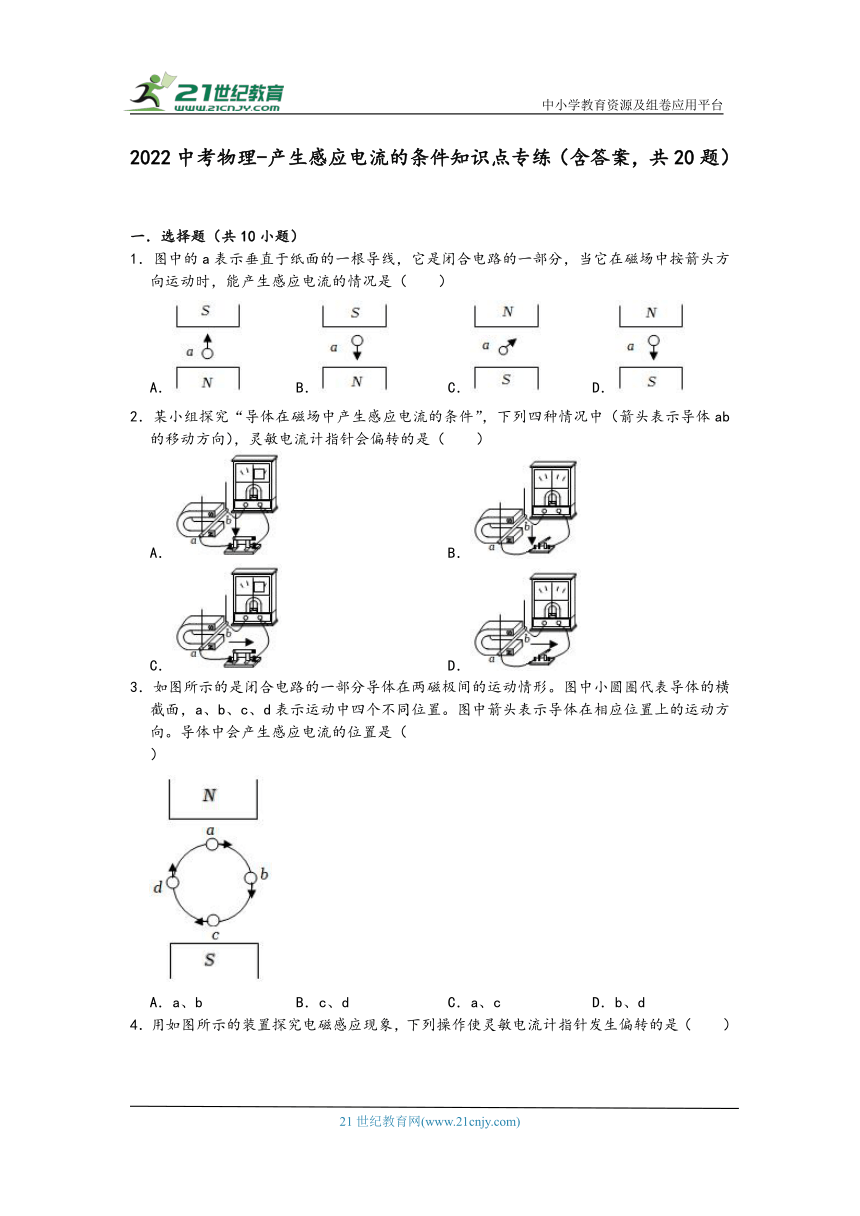

2022中考物理-产生感应电流的条件知识点专练（含答案，共20题）
一．选择题（共10小题）
1．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，能产生感应电流的情况是（　　）
A． B． C． D．
2．某小组探究“导体在磁场中产生感应电流的条件”，下列四种情况中（箭头表示导体ab的移动方向），灵敏电流计指针会偏转的是（　　）
A． B．
C． D．
3．如图所示的是闭合电路的一部分导体在两磁极间的运动情形。图中小圆圈代表导体的横截面，a、b、c、d表示运动中四个不同位置。图中箭头表示导体在相应位置上的运动方向。导体中会产生感应电流的位置是（
）
A．a、b B．c、d C．a、c D．b、d

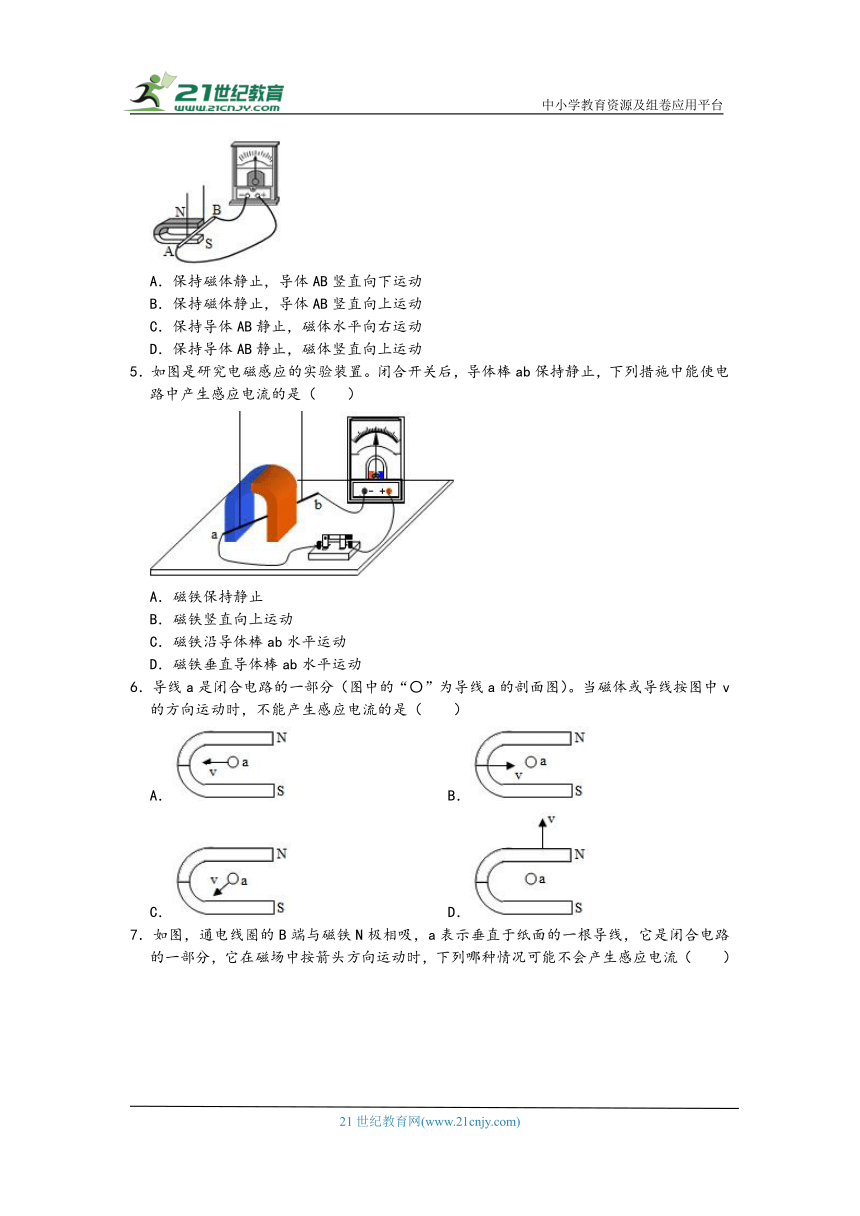

4．用如图所示的装置探究电磁感应现象，下列操作使灵敏电流计指针发生偏转的是（　　）
A．保持磁体静止，导体AB竖直向下运动
B．保持磁体静止，导体AB竖直向上运动
C．保持导体AB静止，磁体水平向右运动
D．保持导体AB静止，磁体竖直向上运动
5．如图是研究电磁感应的实验装置。闭合开关后，导体棒ab保持静止，下列措施中能使电路中产生感应电流的是（　　）
A．磁铁保持静止
B．磁铁竖直向上运动
C．磁铁沿导体棒ab水平运动
D．磁铁垂直导体棒ab水平运动
6．导线a是闭合电路的一部分（图中的“〇”为导线a的剖面图）。当磁体或导线按图中v的方向运动时，不能产生感应电流的是（　　）
A． B．
C． D．

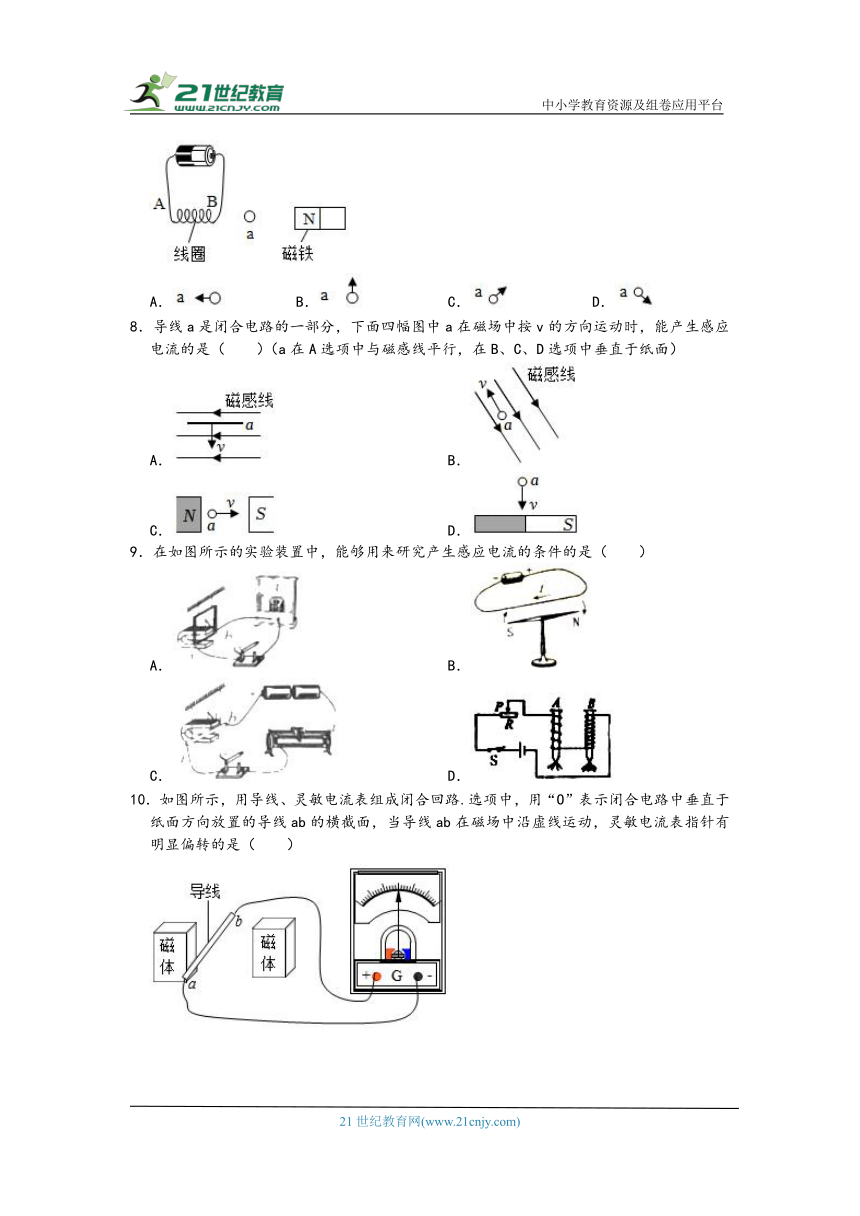

7．如图，通电线圈的B端与磁铁N极相吸，a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况可能不会产生感应电流（　　）
A． B． C． D．
8．导线a是闭合电路的一部分，下面四幅图中a在磁场中按v的方向运动时，能产生感应电流的是（　　）（a在A选项中与磁感线平行，在B、C、D选项中垂直于纸面）
A． B．
C． D．
9．在如图所示的实验装置中，能够用来研究产生感应电流的条件的是（　　）
A． B．
C． D．

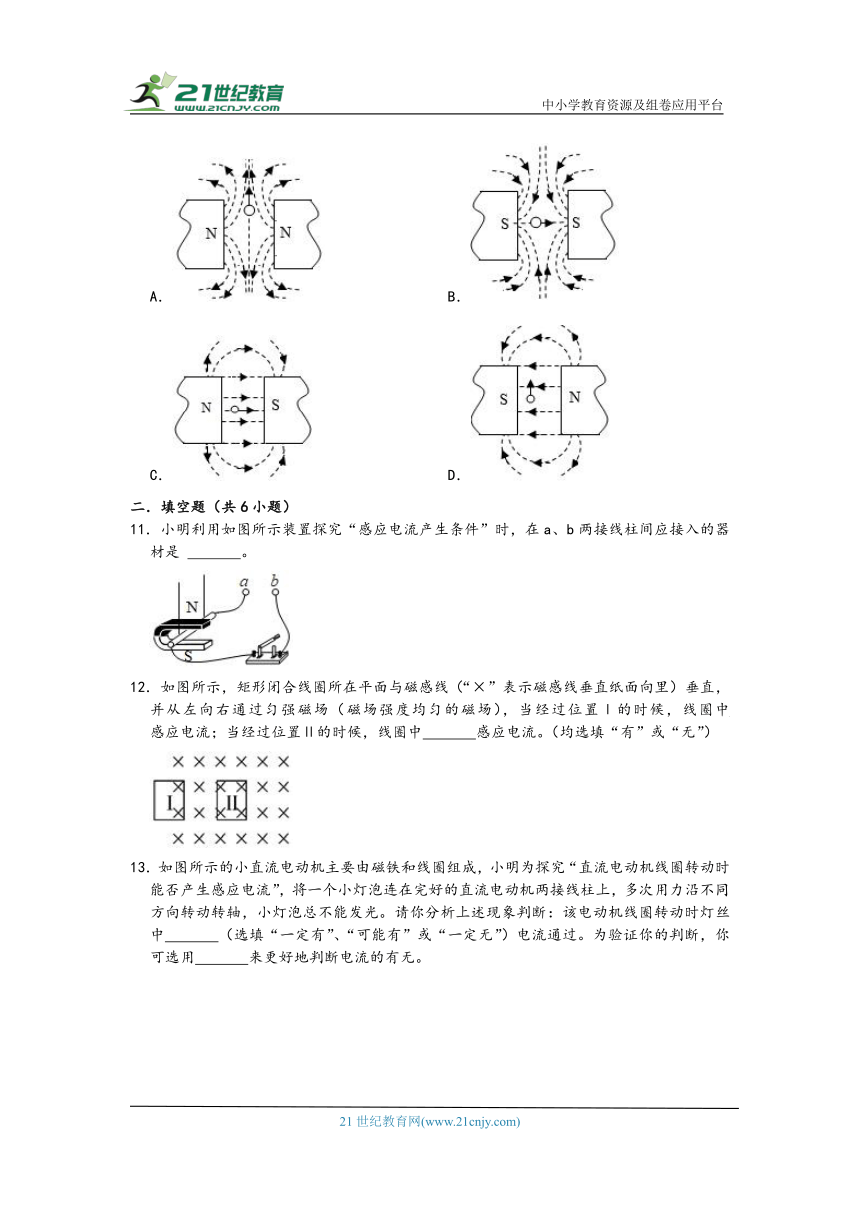

10．如图所示，用导线、灵敏电流表组成闭合回路.选项中，用“O”表示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（　　）
A． B．
C． D．
二．填空题（共6小题）
11．小明利用如图所示装置探究“感应电流产生条件”时，在a、b两接线柱间应接入的器材是 　 　。
12．如图所示，矩形闭合线圈所在平面与磁感线（“×”表示磁感线垂直纸面向里）垂直，并从左向右通过匀强磁场（磁场强度均匀的磁场），当经过位置Ⅰ的时候，线圈中　 　感应电流；当经过位置Ⅱ的时候，线圈中　 　感应电流。（均选填“有”或“无”）
13．如图所示的小直流电动机主要由磁铁和线圈组成，小明为探究“直流电动机线圈转动时能否产生感应电流”，将一个小灯泡连在完好的直流电动机两接线柱上，多次用力沿不同方向转动转轴，小灯泡总不能发光。请你分析上述现象判断：该电动机线圈转动时灯丝中　 　（选填“一定有”、“可能有”或“一定无”）电流通过。为验证你的判断，你可选用　 　来更好地判断电流的有无。
14．磁场中一小矩形线框，线框平面与磁感线垂直，如图所示，当线框竖直向上运动时，线框中　 　产生感应电流；当线框水平向右运动时（整个线框仍在磁场中），线框中　 　产生感应电流。（两空均选填“会”或“不会”）
15．如图所示的装置，当条形磁体插入线圈的过程中，电流表的指针　 　（填“会”或“不会”）发生偏转，在这个闭合电路中　 　相当于电源。
16．如图是探究“怎样产生感应电流”的实验装置，ab是一根导体，通过导线、开关连接在灵敏电流计的两接线柱上。实验中，如果　 　，就说明电路中有感应电流产生。实验中，感应电流的大小与什么因素有关呢？请你做出自己的猜想：　 　。
三．实验探究题（共4小题）
17．如图是“探究电磁感应现象”的实验装置。小明 　 　移动导体ab时，可以观察到灵敏电流计的指针有明显偏转。
18．蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中 　 　（选填“有”或“无”）感应电流产生。
19．如图所示，在探究“产生感应电流的条件”实验中：
（1）观察 　 　判断电路中是否有感应电流。
（2）闭合开关，若导体AB不动，左右移动磁体，电路中 　 　（填“有”或“无”）感应电流。
（3）人们根据此现象制出了 　 　（选填“发电机”或“电动机”）。
（4）如果将小量程电流表换成 　 　，可以探究磁场对通电导体的作用。
20．“探究产生感应电流的条件”的实验步骤如图甲、乙、丙所示，我们通过观察小量程的电流表的指针是否偏转来判断电路中是否有感应电流产生：
（1）实验中，通过比较图　 　可知，产生感应电流的一个条件是电路要闭合；
（2）通过比较图乙、丙可知，产生感应电流的一个条件是导体要在磁场中　 　。
（3）若图乙中AB棒不动，磁铁左右水平运动，电路中　 　（选填“有”或“无”）感应电流产生。
参考答案与试题解析
一．选择题（共10小题）
1．【解答】解：磁极间的磁感线是从N极指向S极，由图可知，C中的导体做切割磁感线运动，所以会产生感应电流；而ABD中的导体运动的方向与磁感线方向相同或相反，没有做切割磁感线运动，不会产生感应电流。
故选：C。
2．【解答】解：
A、电路是闭合的，导体竖直上下运动，尽管导体运动，但导体没有做切割磁感线运动，电流计指针不发生偏转，故A错误；
BD、电路是断开的，不会产生感应电流，故BD错误；
C、电路是闭合的，导体在磁场中做切割磁感线运动，导体中有感应电流，电流计指针发生偏转，故C正确。
故选：C。
3．【解答】解：磁感线方向是从N到S，导体运动到a、c位置时，做切割磁感线运动，能产生感应电流；运动到b、d位置时，没有切割磁感线，所以不产生感应电流；
故选：C。
4．【解答】解：
AB、保持磁体静止，导体AB竖直向上或向下运动，导体没有做切割磁感线运动，不会产生感应电流，故AB不符合题意；
C、保持导体AB静止，磁体水平向右运动，导体也做切割磁感线运动，会产生感应电流，能使电流表指针发生偏转，故C符合题意；
D、保持导体AB静止，磁体竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流；故D不符合题意。
故选：C。
5．【解答】解：A、磁铁静止，导体棒ab没有做切割磁感线运动，不会产生感应电流，故A不合题意；
B、磁铁竖直向上运动，导体棒ab做切割磁感线运动，电路中有感应电流产生，故B符合题意；
C、磁铁沿导体棒ab水平运动，导体棒ab没有做切割磁感线运动，不会产生感应电流，故C不合题意；
D、磁铁垂直导体棒ab水平运动，导体棒ab没有做切割磁感线运动，不会产生感应电流，故D不合题意。
故选：B。
6．【解答】解：由图可知，磁体两磁极间的磁感线是向下的，而导体垂直于磁感线放置；
A、图中磁体不动，导体向左运动时，导体做切割磁感线运动，所以会产生感应电流，故A不符合题意；
B、图中导体不动，磁体向右运动时，导体仍然做切割磁感线运动，所以会产生感应电流，故B不符合题意；
C、图中磁体不动，导体向左下方运动时，导体做切割磁感线运动，所以会产生感应电流，故C不符合题意；
D、图中导体不动，磁体竖直向上运动时，导体没有做切割磁感线运动，所以不能产生感应电流，故D符合题意。
故选：D。
7．【解答】解：通电线圈的B端与磁铁N极相吸，说明B端为S极；在磁体的外部，磁感线是从N极指向S极，则图中通电线圈的B端与磁铁N极之间的磁感线沿水平方向；
由图可知，BCD中的导体运动时都会切割磁感线，所以会产生感应电流；只有A中导体沿磁感线方向运动，即没有切割磁感线，所以不会产生感应电流。
故选：A。
8．【解答】解：
A、如图导体平行于磁感线方向，没有切割磁感线运动，不会产生感应电流，故A不符合题意；
B、如图导体运动方向与磁感线方向平行，没有切割磁感线运动，不会产生感应电流，故B不符合题意；
C、如图导体运动方向与磁感线方向平行，没有切割磁感线运动，不会产生感应电流，故C不符合题意；
D、如图，闭合电路的一部分在做切割磁感线运动，导体中会有感应电流的产生，故D符合题意。
故选：D。
9．【解答】解：A、闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，根据电磁感应现象制成发电机，故A 符合题意；
B、如图是奥斯特实验，证明通电导体周围存在磁场，故B不符合题意；
C、如图，电路中有电源，通电导体在磁场中受力运动，根据这个原理制成电动机，故C不符合题意；
D、如图，通过改变电路电流可以改变电磁铁磁性，根据这个现象制成电磁起重机，故D不符合题意。
故选：A。
10．【解答】解：ABC、三个图中的导体都没有做切割磁感线运动，不会产生感应电流，灵敏电流表指针不偏转，故ABC错误；
D、导体上下移动，做切割磁感线运动，会产生感应电流，灵敏电流表指针偏转，故D正确。
故选：D。
二．填空题（共6小题）
11．【解答】解：探究导体切割磁感线时电路中是否有感应电流，判断是否有电流用电流表测量，因为电流微弱，所以ab间安装灵敏电流计。
故答案为：灵敏电流计。
12．【解答】解：
由题可知，矩形闭合线圈与磁感线垂直，从左向右通过匀强磁场；
当经过位置Ⅰ时，闭合电路的部分导体在磁场中做切割磁感线运动，故线圈中有感应电流；当经过位置Ⅱ时，左右两段导体都做切割磁感线运动，相当于两个电源并联，所以线圈中无感应电流。
故答案为：有；无。
13．【解答】解：将一个小灯泡连在完好的直流电动机两接线柱上，多次用力沿不同方向转动转轴，线圈切割磁感线运动，若小灯泡完好，则一定会产生感应电流，只是小灯泡的实际功率太小，灯泡不会发光；若小灯泡断路，则电路中无电流；
为验证你的判断，可以在电路中接入灵敏电流计来更好地判断电流的有无。
故答案为：可能有；灵敏电流计。
14．【解答】解：
当线框竖直向上运动时，线框没有做切割磁感线运动，所以不会产生感应电流；
产生感应电流的一个必要条件是穿过闭合电路的磁通量发生变化，如果矩形截面整个在均匀磁场中，平移也没有部分移出磁场外，通过矩形闭合线框的磁通量没有改变，是不会产生感应电流的，故当线框水平向上、右运动时（整个线框仍在磁场中），线框不能产生感应电流。
故答案为：不会；不会。
15．【解答】解：当条形磁体插入线圈的过程中，导线切割磁感线，产生感应电流，因此灵敏电流计的指针发生偏转，此时的线圈相当于电源。
故答案为：会；线圈。
16．【解答】解：感应电流就是通过灵敏电流表的指针偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流；无电流时，指针不偏转；
由于感应电流是导体在磁场中做切割磁感线运动而产生的，由此可联想到感应电流的大小应该与磁场强弱、导体运动的快慢有关。故猜测感应电流的大小可能与磁场的强弱有关；还可能与导体切割磁感线运动的速度有关。
故答案为：指针偏转；感应电流的大小可能与磁体的磁场强弱有关。
三．实验探究题（共4小题）
17．【解答】解：观察到灵敏电流计的指针有明显偏转，这说明电路中有感应电流，导体AB应该在磁场中做切割磁感线运动，所以小明应该左右移动导体ab。
故答案为：左右。
18．【解答】解：蹄形磁体的磁场分布在磁体周围，由图可知导体在磁体外部竖直向上运动会切割部分磁感线，因此会有感应电流产生。
故答案为：有。
19．【解答】解：（1）实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流存在，指针偏转表明电路中有感应电流，否则电路中没有感应电流。
（2）闭合开关后，导体AB不动，左右移动磁体，导体切割磁感线运动，电路中有感应电流产生，这种现象叫电磁感应现象。
（3）人们利用电磁感应现象制成发电机和动圈式话筒。
（4）如果将小量程电流表换成电源，闭合开关后电流流过导体棒，导体棒受磁场力作用，可以观察磁场对通电导体的作用。
故答案为：（1）电流表指针是否偏转； （2）有； （3）发电机； （4）电源。
20．【解答】解：
（1）实验中，通过比较图甲丙可知，丙中的开关是闭合的，导体运动时灵敏电流计指针发生偏转，甲中的开关是断开的，导体运动时灵敏电流计指针不发生偏转，故产生感应电流的一个条件是电路要闭合；
（2）通过比较图乙、丙可知，导体运动的方向不同，即导体左右运动时切割磁感线时产生感应电流，上下运动时不切割磁感线，不会产生感应电流，故产生感应电流的一个条件是导体要在磁场中做切割磁感线运动；
（3）若图乙中AB棒不动，磁铁左右水平运动，此时导体也是做切割磁感线运动，则电路中有感应电流产生。
中小学教育资源及组卷应用平台
故答案为：（1）甲丙；（2）切割磁感线；（3）有。21世纪教育网(www.21cnjy.com)
