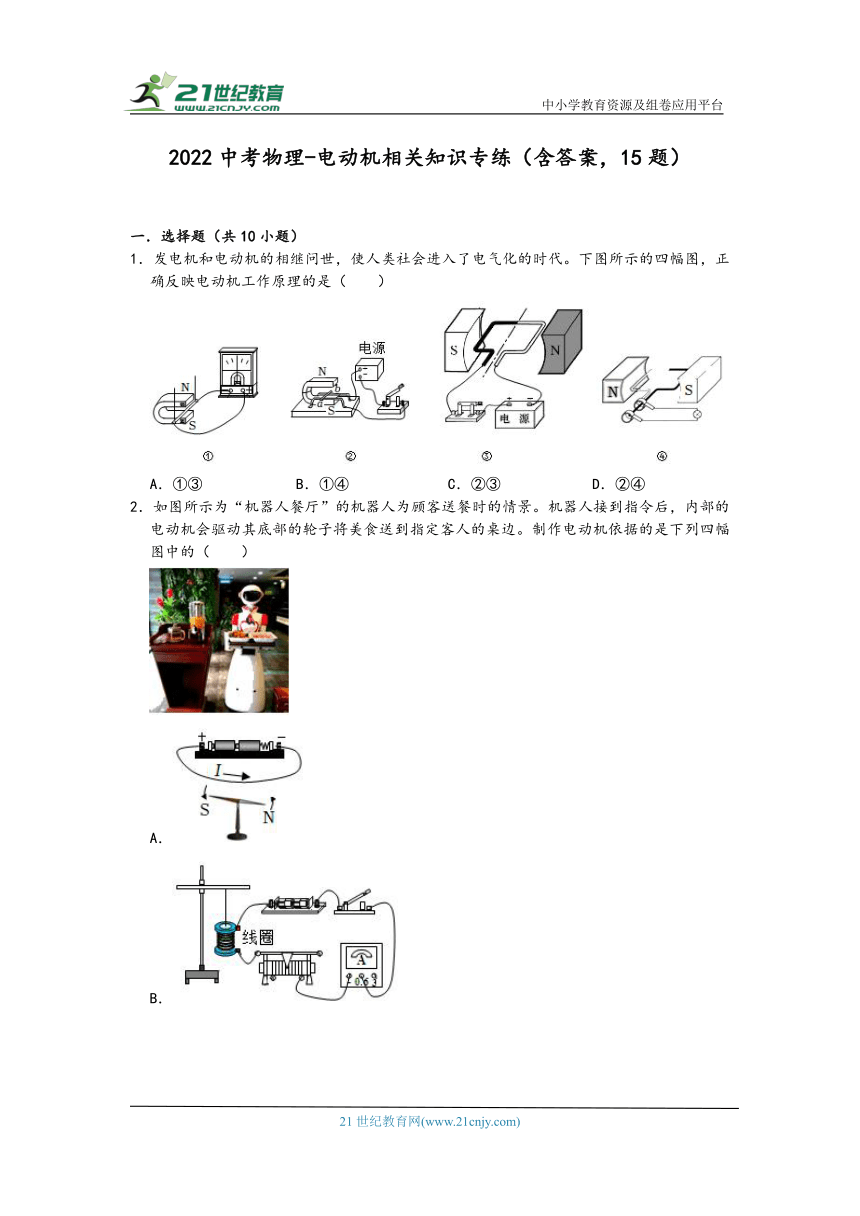

2022中考物理-电动机相关知识专练（含答案，15题）
一．选择题（共10小题）
1．发电机和电动机的相继问世，使人类社会进入了电气化的时代。下图所示的四幅图，正确反映电动机工作原理的是（　　）
A．①③ B．①④ C．②③ D．②④
2．如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（　　）
A．
B．
C．
D．

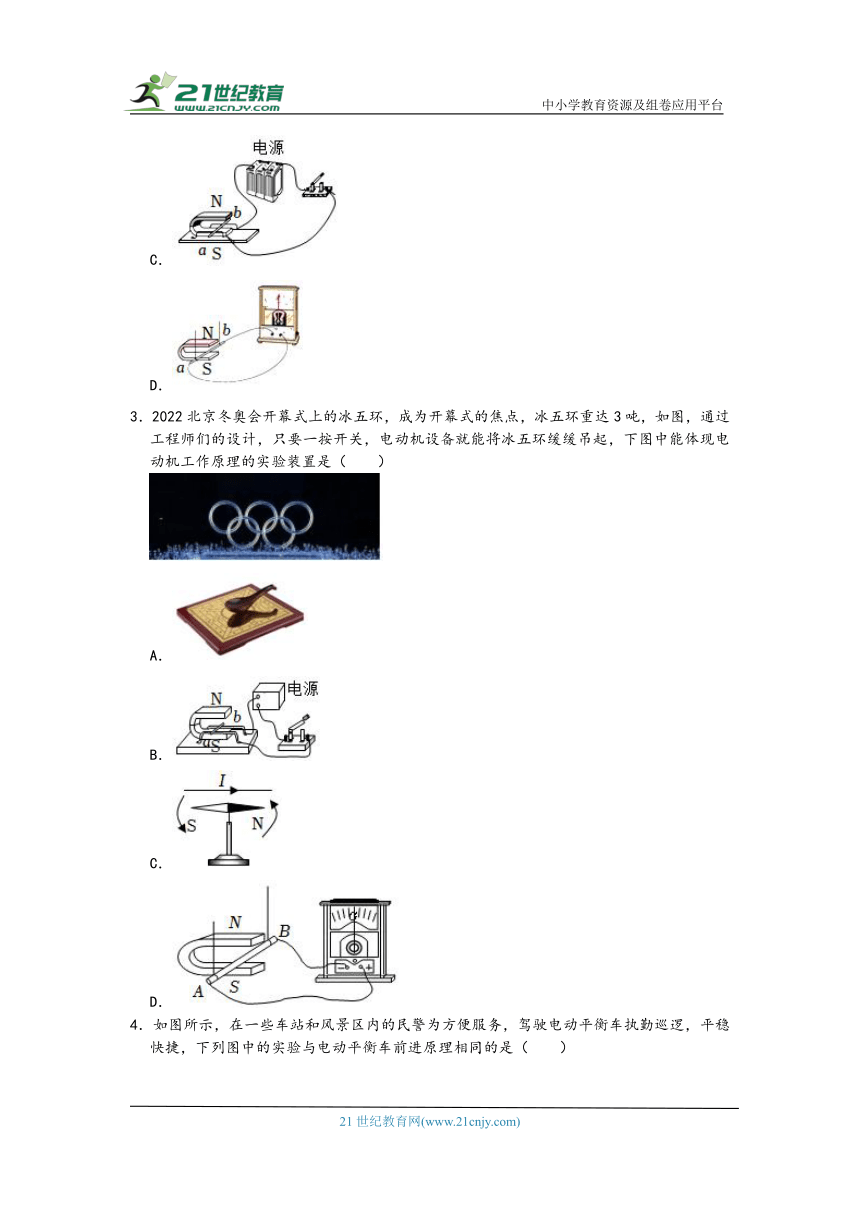

3．2022北京冬奥会开幕式上的冰五环，成为开幕式的焦点，冰五环重达3吨，如图，通过工程师们的设计，只要一按开关，电动机设备就能将冰五环缓缓吊起，下图中能体现电动机工作原理的实验装置是（　　）
A．
B．
C．
D．

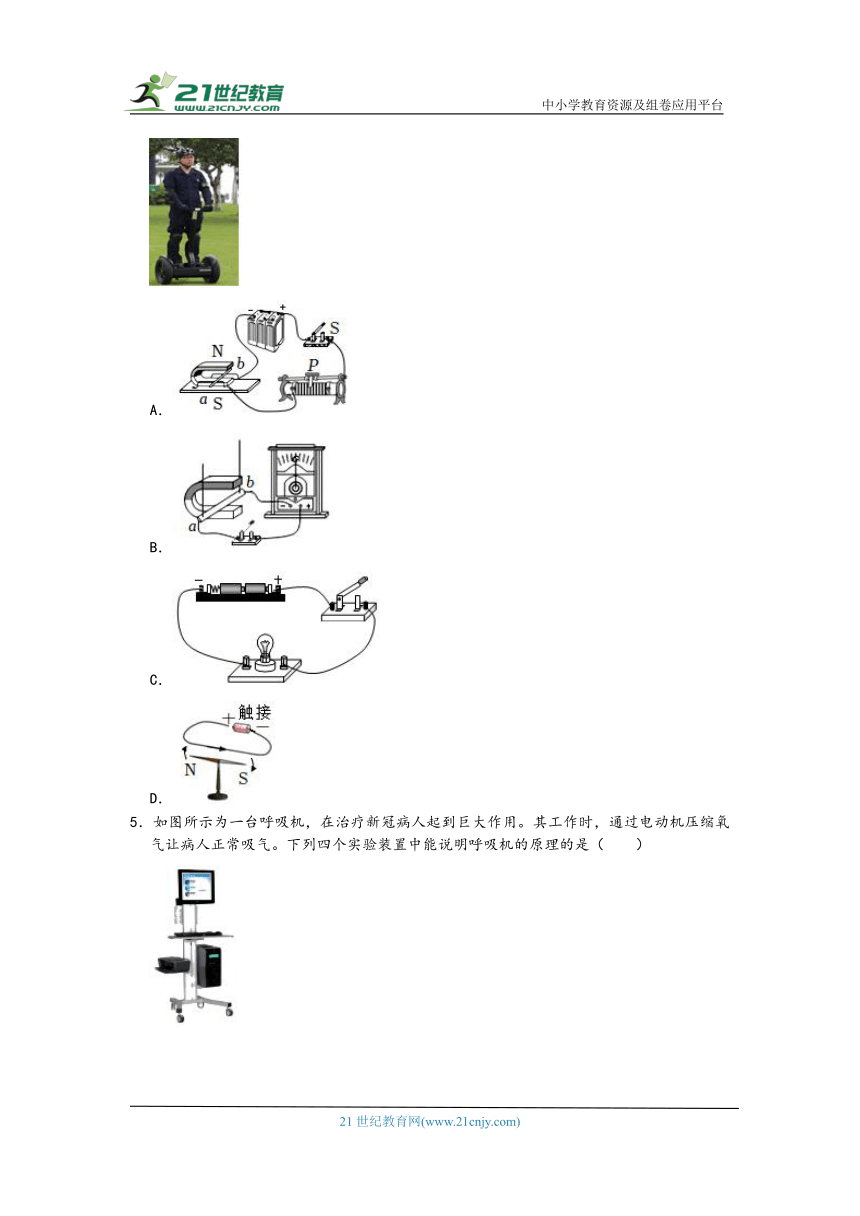

4．如图所示，在一些车站和风景区内的民警为方便服务，驾驶电动平衡车执勤巡逻，平稳快捷，下列图中的实验与电动平衡车前进原理相同的是（　　）
A．
B．
C．
D．
5．如图所示为一台呼吸机，在治疗新冠病人起到巨大作用。其工作时，通过电动机压缩氧气让病人正常吸气。下列四个实验装置中能说明呼吸机的原理的是（　　）
A．
B．
C．
D．

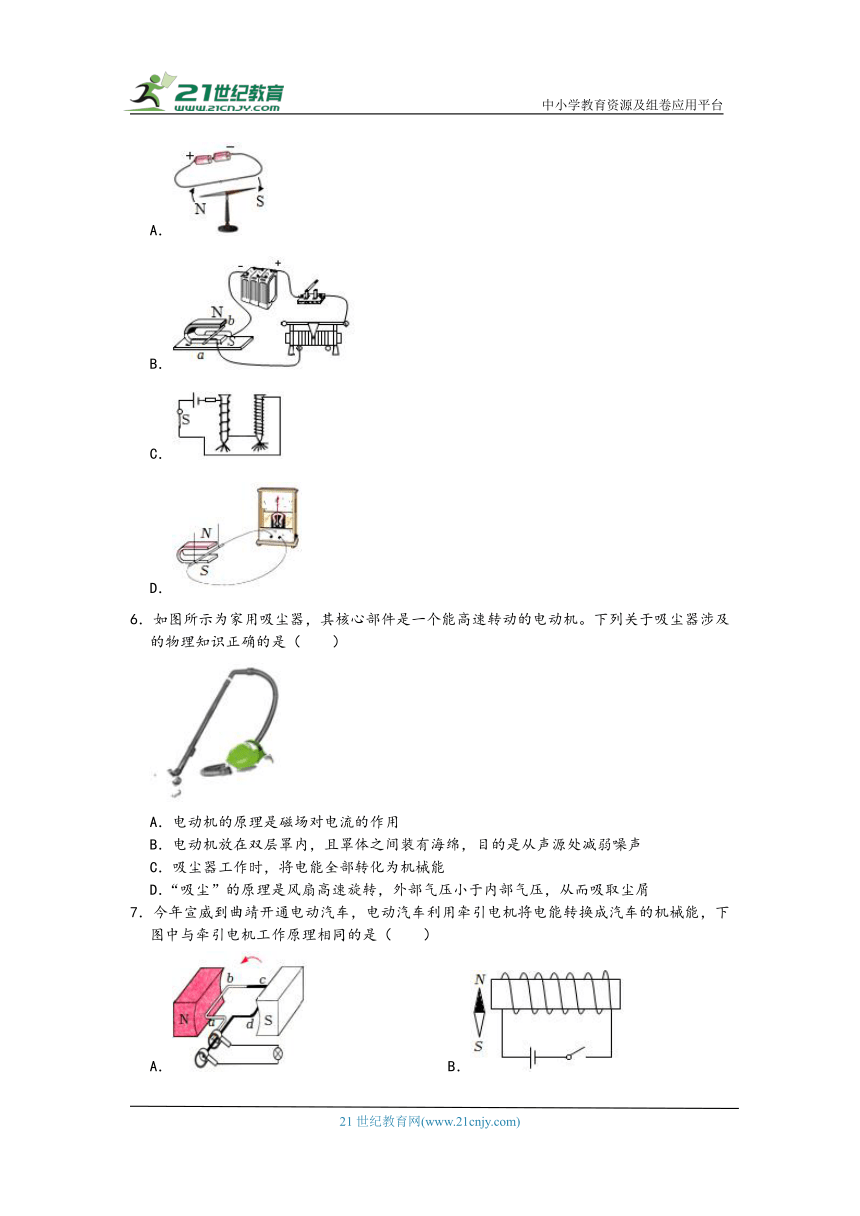

6．如图所示为家用吸尘器，其核心部件是一个能高速转动的电动机。下列关于吸尘器涉及的物理知识正确的是（　　）
A．电动机的原理是磁场对电流的作用
B．电动机放在双层罩内，且罩体之间装有海绵，目的是从声源处减弱噪声
C．吸尘器工作时，将电能全部转化为机械能
D．“吸尘”的原理是风扇高速旋转，外部气压小于内部气压，从而吸取尘屑
7．今年宣威到曲靖开通电动汽车，电动汽车利用牵引电机将电能转换成汽车的机械能，下图中与牵引电机工作原理相同的是（　　）
A． B．
C． D．

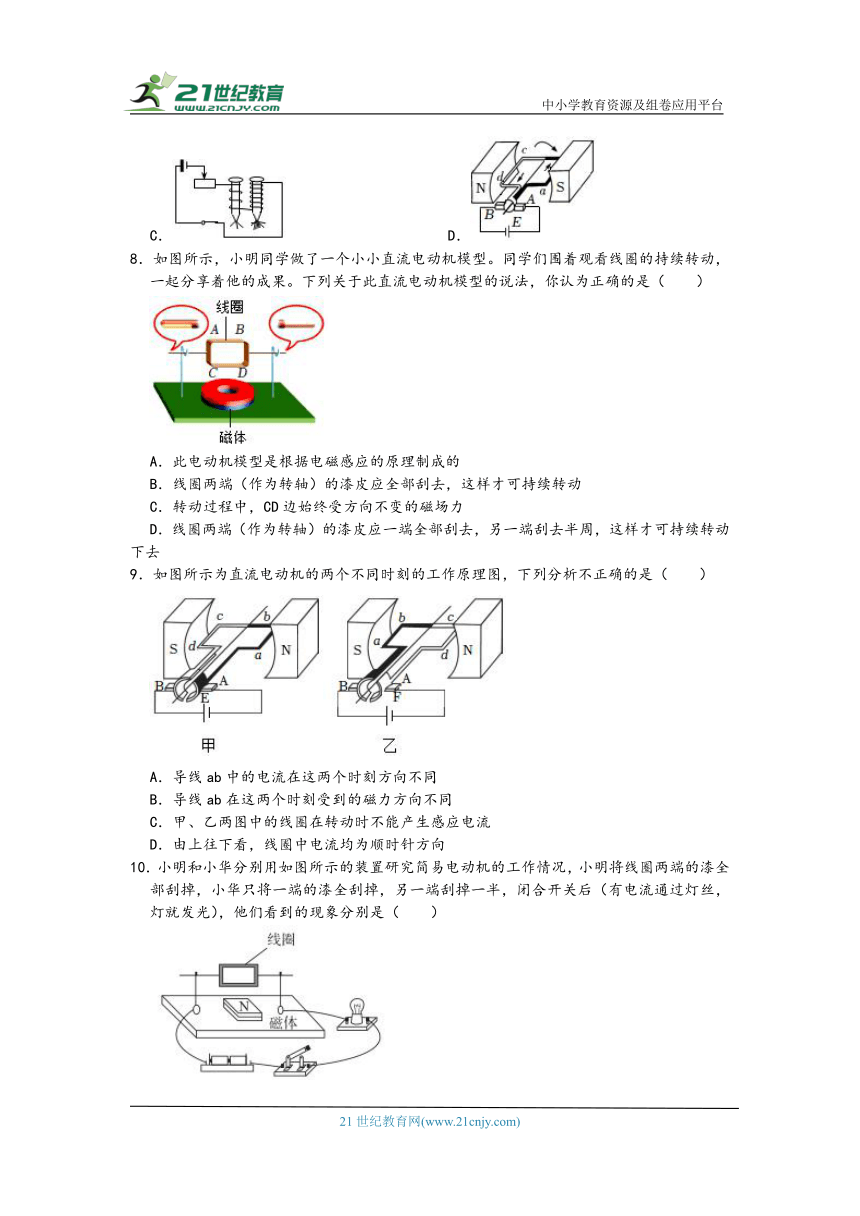

8．如图所示，小明同学做了一个小小直流电动机模型。同学们围着观看线圈的持续转动，一起分享着他的成果。下列关于此直流电动机模型的说法，你认为正确的是（　　）
A．此电动机模型是根据电磁感应的原理制成的
B．线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动
C．转动过程中，CD边始终受方向不变的磁场力
D．线圈两端（作为转轴）的漆皮应一端全部刮去，另一端刮去半周，这样才可持续转动下去
9．如图所示为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（　　）
A．导线ab中的电流在这两个时刻方向不同
B．导线ab在这两个时刻受到的磁力方向不同
C．甲、乙两图中的线圈在转动时不能产生感应电流
D．由上往下看，线圈中电流均为顺时针方向
10．小明和小华分别用如图所示的装置研究简易电动机的工作情况，小明将线圈两端的漆全部刮掉，小华只将一端的漆全刮掉，另一端刮掉一半，闭合开关后（有电流通过灯丝，灯就发光），他们看到的现象分别是（　　）
A．小明看到线圈连续转动，灯时亮时灭
B．小华看到线圈连续转动，灯连续发光
C．小华看到线圈左右摆动，灯时亮时灭
D．小明看到线圈左右摆动，灯连续发光
二．填空题（共4小题）
11．将两块磁铁分别吸在干电池的正负极上，使两个磁铁的N极都向外，构成了一个可以在平面上滚动的滚轮。如图所示，将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上，由于锡箔具有 　 　（选填“导电”或“导热”）性，滚轮立刻开始向前滚动。滚轮能够滚动的原理与　 　 　（选填“电动机”或“发电机”）相同。若让滚轮向相反的方向滚动，下列操作可行的是 　 　（选填序号，①仅将电池正负极对调一下；②将两端磁铁的N、S极和电池的正负极均对调）。
12．如图所示，电动机工作时，能够使线圈平稳、连续不停地转动下去是靠 　 　来实现的。它能使线圈刚刚转过平衡位置时就自动改变线圈中的 　 　，从而实现通电线圈在磁场中的连续转动。
13．如图所示，某综合实践小组用一段漆包线绕成线圈abcd，用小刀刮去两端的漆皮，一端全部刮去，另一端只刮去半周。把线圈放在用硬金属丝做成的支架mn上，并按图示连接电路。闭合开关，用手轻推一下线圈，线圈就开始转动。若将电源的正负极对调，则线圈的转动方向与原来 　 　（选填“相同”或“相反”），原因是 　 　；若在开关和电源之间串联一个电阻，线圈的转速将 　 　（选填“变快”、“不变”或“变慢”）。
14．电动机是利用 　 　（选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应现象”）工作的。如图所示，如果要改变电动机的转动方向，则需要改变 　 　的方向。当线圈转至平衡位置时，线圈不受力的作用，但线圈由于 　 　会继续转动，从而越过平衡位置。
三．实验探究题（共1小题）
15．研究电动机的工作过程。
（1）电动机的工作原理是磁场对 　 　有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是 　 　。
（2）乙图中的线圈可以持续转动，是因为它加装了 　 　，该装置能在线圈 　 　（选填“刚转到”、“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向。
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，闭合开关，可观察到线圈在磁场中
　 　（选填“能”或“不能”）沿某一方向持续转动，图中线圈 　 　（选填“处于”或“不处于”）平衡位置。
参考答案与试题解析
一．选择题（共10小题）
1．【解答】解：①该电路中没有电源，即当金属棒在磁场中做切割磁感线运动时，电路中会产生电流，故该现象是电磁感应现象；
②该电路中有电源，当闭合开关，磁场中的金属棒ab会受力运动，故该现象是磁场对电流有力的作用；
③该电路中有电源，同样闭合开关，线圈中有电流时，其会在磁场中受到磁场力的作用而转动，故该现象是磁场对电流有力的作用；
④该电路中没有电源，即线圈在磁场中转动时，小灯泡就会发光，故该现象是电磁感应现象。
故图①④反映了发电机工作原理，图②③反映了电动机工作原理。
故选：C。
2．【解答】解：制作电动机依据是通电导体在磁场中受力运动；
A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；
B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；
C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；
D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。
故选：C。
3．【解答】解：A、此图中司南能够指示南北，是因为地球本身是一个大磁体，周围空间存在地磁场，不符合题意，故A错误；
B、此实验研究的是通电导体在磁场中受到力的作用，能说明电动机工作原理，故B正确；
C、此图是奥斯特实验，证明了电流的周围存在磁场，不符合题意，故C错误；
D、此图研究的是电磁感应现象，不符合题意，故D错误。
故选：B。
4．【解答】解：电动平衡车的核心部件时电动机，电动机的工作原理是通电线圈在磁场中受力运动。
A、该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与电动机的工作原理相同，故A符合题意；
B、该实验是探究电磁感应现象，是发电机的工作原理，与电动机的工作原理不相同，故B不符合题意；
C、该实验是探究电路组成，与电动机的工作原理不相同，故C不符合题意；
D、该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，与电动机的工作原理不相同，故D不符合题意。
故选：A。
5．【解答】解：呼吸机的工作原理是通电导体在磁场中受力运动。
A、该实验为奥斯特实验，说明通电导体周围存在磁场，故A错误。
B、此图反映了通电导体在磁场中受到力的作用，故B正确。
C、此图探究的是影响电磁铁磁性强弱的因素的实验，故C错误。
D、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，故D错误。
故选B。
6．【解答】解：A、电动机的原理是磁场对电流有力的作用，故A正确；
B、电动机放在双层罩内，且罩体之间装有海绵，目的是用海绵吸音在传播过程中减弱噪声，故B错误；
C、吸尘器工作时，将电能转化为机械能和内能，故C错误；
D、“吸尘”的原理是通过改变吸尘器里面气体的流速，减小吸尘器内部的气体压强，外部气压大于内部气压，通过大气压强把灰尘压入吸尘器，故D错误。
故选：A。
7．【解答】解：电动机是利用通电导体在磁场中受力运动的原理制成的，工作时将电能转换成机械能。
A、该图中没有电源，是交流发电机工作图，其原理是电磁感应现象，是将机械能转化为电能，与牵引电机工作原理不同，故A不符合题意；
B、该图是研究通电螺线管的NS极，与牵引电机工作原理不同，故B不符合题意；
C、该图是探究电磁铁的磁性强弱与哪些因素有关，与牵引电机工作原理不同，故C不符合题意；
D、该图是直流电动机工作图，其原理是通电线圈在磁场中会受力转动，是将电能转化为机械能，与牵引电机工作原理相同，故D符合题意。
故选：D。
8．【解答】解：电动机是利用通电线圈在磁场中受力转动的原理制成的。如图所示，ab和cd边受到磁场的作用力时，虽然磁场方向相同，但通过的电流方向不同，所以ab和cd边受到作用力的方向一定相反，当线圈转至平衡位置时，线圈不再转动。为了使线圈能持续转动，采取的办法是将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样可以做成一个换向器，及时改变线圈中电流的方向，使线圈继续转动下去。
故选：D。
9．【解答】解：甲图中导线ab的电流方向是由b到a，乙图中导线ab的电流方向是由a到b，电流方向不同，受力方向也不同；由于电路中接入了换向器，由上往下看，线圈中电流均为顺时针方向；
甲、乙两图中的线圈在转动时，相当于闭合电路的一部分导体在磁场中做切割磁感线运动，能产生感应电流；
综上所述，C错误，ABD正确。
故选：C。
10．【解答】解：
小华将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用为转动，另一个半周没有电流通过，不受磁场力的作用，利用惯性转动，这样才能使线圈在磁场中持续转动下去，灯时亮时灭，故BC错误；
小明把两端的漆皮都刮掉，线圈每转过半圈，受力方向发生变化，会来回摆动，但电路中有持续的电流，灯泡会持续发光，故A错误，D正确。
故选：D。
二．填空题（共4小题）
11．【解答】解：将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上，由于锡箔纸是导体，容易导电，所以通过锡箔纸有电流，干电池在磁体的磁场中受力运动，所以滚轮立刻开始向前滚动，其原理同电动机的原理；
通电导体在磁场中的受力方向与电流的方向、磁场的方向有关，若让滚轮向相反的方向滚动，可以改变磁场的方向或电流的方向，即将滚轮左右换个方向或将电池正负极对调一下；若同时将两端磁铁的N、S极和电池的正负极均对调，则受力的方向不变，故可行的是①。
故答案为：导电；电动机；①。
12．【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，使线圈连续转动。
故答案为：换向器；电流方向。
13．【解答】解：由图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是N极；
闭合开关，用手轻推一下线圈，通电的线圈在磁场中由于受到磁力的作用会持续转动，这就是简易的电动机的原理；若只将电源的正负极互换，则电流的方向发生改变，磁极的方向也发生了改变，则受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同；
若在开关和电源之间串联一个电阻，闭合开关后，根据欧姆定律可知，电路中的电流变小了，则线圈受到的磁场力将变小，转速将变慢。
故答案为：相同；电流的方向发生改变，磁极的方向也发生了改变；变慢。
14．【解答】解：（1）电动机里是线圈，工作特点是当给电动机通电时，电动机就会转动，电动机是利用通电导线在磁场中受力的作用的原理制成的。
（2）电动机线圈的转动方向与磁场方向和电流方向有关，故如果要改变电动机的转动方向时，可采用的方法有：改变电流的方向或改变磁场的方向。
（3）当线圈转至平衡位置时，线圈不受力的作用，但线圈由于惯性会继续转动，从而越过平衡位置。
故答案为：磁场对电流的作用；电流或磁场；惯性。
三．实验探究题（共1小题）
15．【解答】解：
（1）电动机的工作原理是磁场对电流（或通电线圈）有力的作用；
线圈受力方向与电流方向和磁场方向有关；甲图中，线圈左右两边框ab、cd的受力方向相反，是因为两侧的电流方向不同；
当线圈从图示位置再转动90度后，线圈将恰好达到平衡位置，此时受力平衡，最终会停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了换向器，它能在线圈刚转过平衡位置时，自动改变线圈中的电流方向。
（3）当线圈从图示位置再转动90度后，线圈没达到平衡位置，此时不处于平衡位置。
中小学教育资源及组卷应用平台
故答案为：（1）通电线圈；电流方向不同； （2）换向器；刚转过；（3）不能；不处于。21世纪教育网(www.21cnjy.com)
