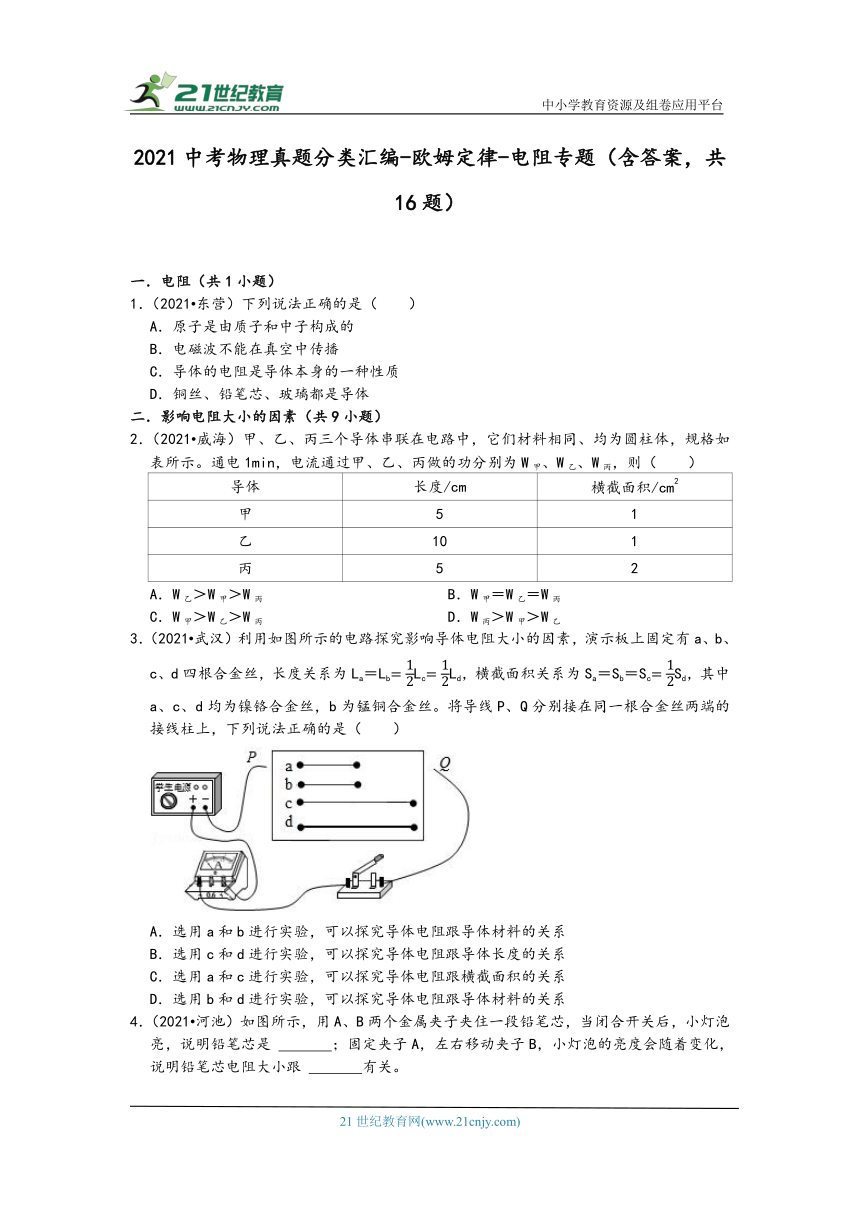

2021中考物理真题分类汇编-欧姆定律-电阻专题（含答案，共16题）
一．电阻（共1小题）
1．（2021 东营）下列说法正确的是（　　）
A．原子是由质子和中子构成的
B．电磁波不能在真空中传播
C．导体的电阻是导体本身的一种性质
D．铜丝、铅笔芯、玻璃都是导体
二．影响电阻大小的因素（共9小题）
2．（2021 威海）甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示。通电1min，电流通过甲、乙、丙做的功分别为W甲、W乙、W丙，则（　　）
导体 长度/cm 横截面积/cm2
甲 5 1
乙 10 1
丙 5 2
A．W乙＞W甲＞W丙 B．W甲＝W乙＝W丙
C．W甲＞W乙＞W丙 D．W丙＞W甲＞W乙
3．（2021 武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝LbLcLd，横截面积关系为Sa＝Sb＝ScSd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
4．（2021 河池）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 　 　；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 　 　有关。

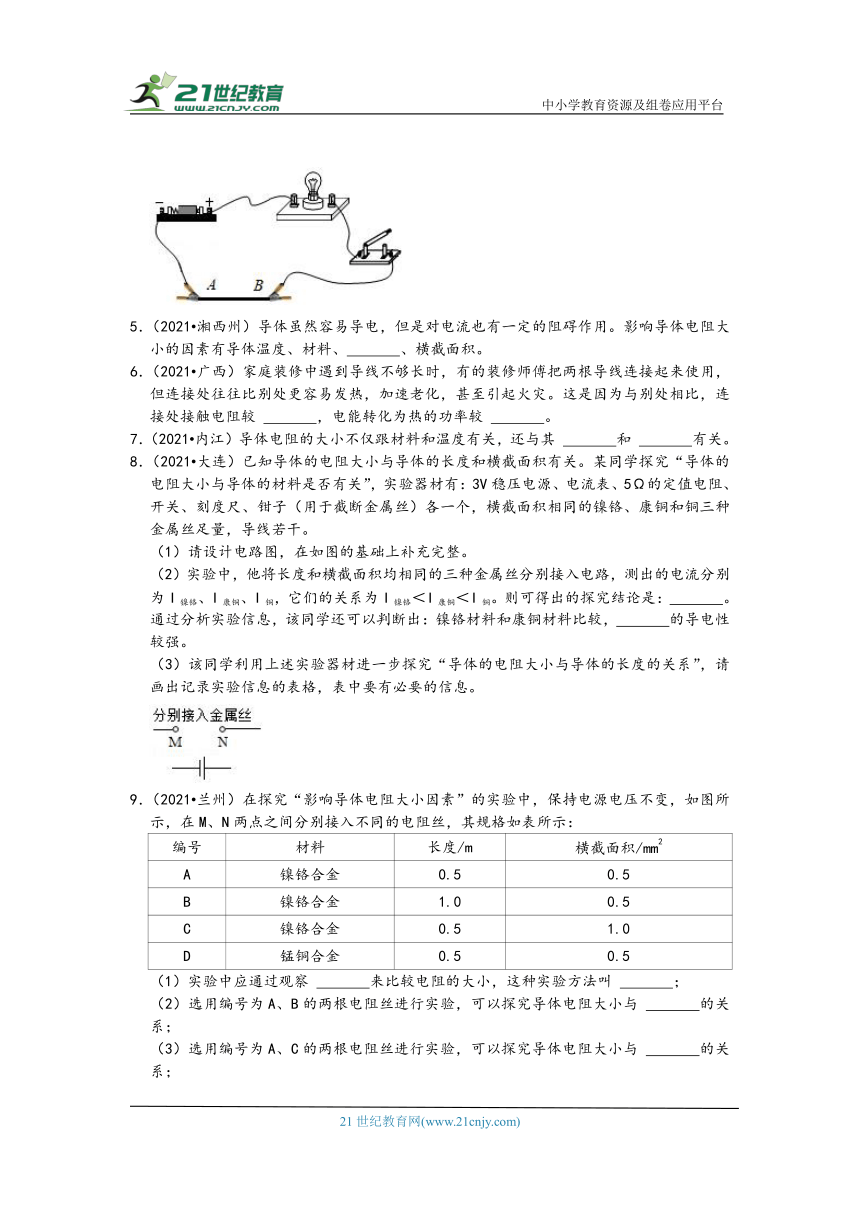

5．（2021 湘西州）导体虽然容易导电，但是对电流也有一定的阻碍作用。影响导体电阻大小的因素有导体温度、材料、　 　、横截面积。
6．（2021 广西）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较 　 　，电能转化为热的功率较 　 　。
7．（2021 内江）导体电阻的大小不仅跟材料和温度有关，还与其 　 　和 　 　有关。
8．（2021 大连）已知导体的电阻大小与导体的长度和横截面积有关。某同学探究“导体的电阻大小与导体的材料是否有关”，实验器材有：3V稳压电源、电流表、5Ω的定值电阻、开关、刻度尺、钳子（用于截断金属丝）各一个，横截面积相同的镍铬、康铜和铜三种金属丝足量，导线若干。
（1）请设计电路图，在如图的基础上补充完整。
（2）实验中，他将长度和横截面积均相同的三种金属丝分别接入电路，测出的电流分别为I镍铬、I康铜、I铜，它们的关系为I镍铬＜I康铜＜I铜。则可得出的探究结论是：　 　。通过分析实验信息，该同学还可以判断出：镍铬材料和康铜材料比较，　 　的导电性较强。
（3）该同学利用上述实验器材进一步探究“导体的电阻大小与导体的长度的关系”，请画出记录实验信息的表格，表中要有必要的信息。
9．（2021 兰州）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如表所示：
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察 　 　来比较电阻的大小，这种实验方法叫 　 　；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与 　 　的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与 　 　的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为 　 　的两根电阻丝进行实验。

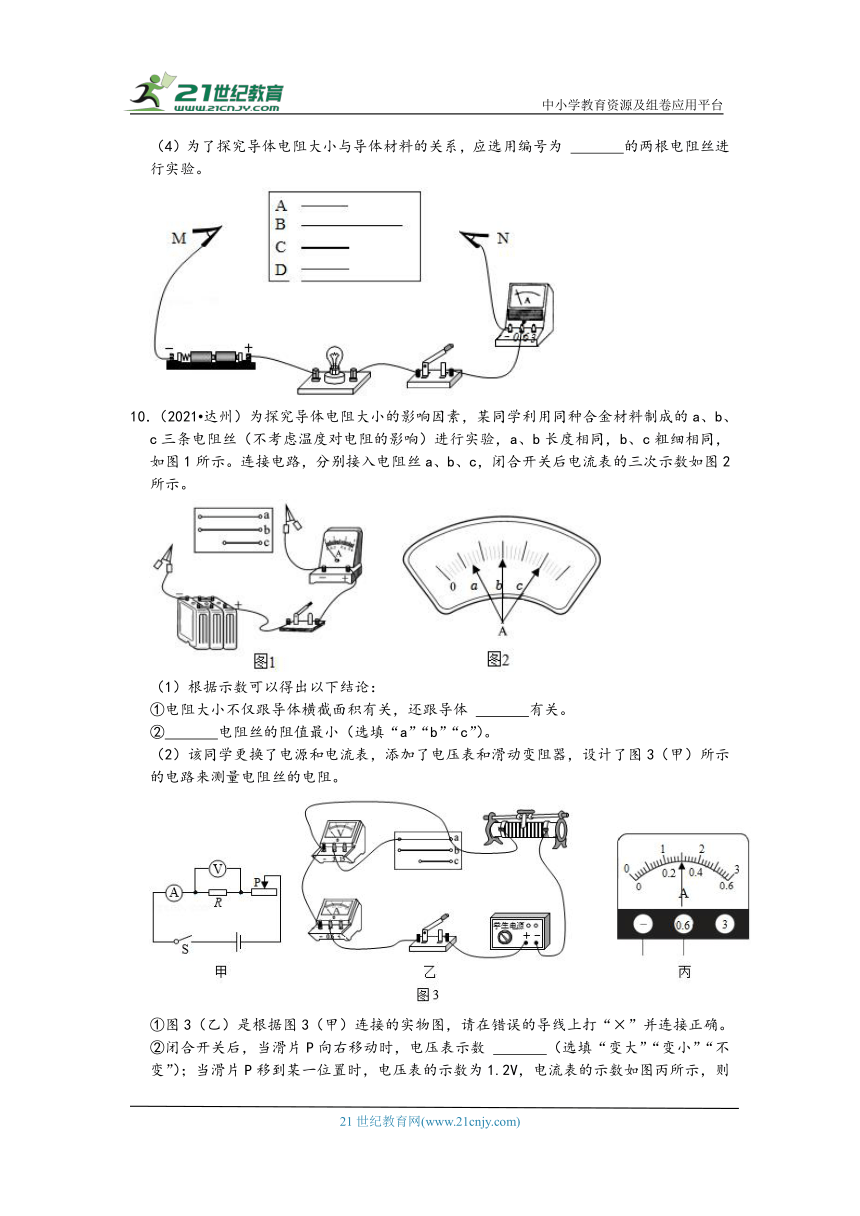

10．（2021 达州）为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝（不考虑温度对电阻的影响）进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接入电阻丝a、b、c，闭合开关后电流表的三次示数如图2所示。
（1）根据示数可以得出以下结论：
①电阻大小不仅跟导体横截面积有关，还跟导体 　 　有关。
②　 　电阻丝的阻值最小（选填“a”“b”“c”）。
（2）该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了图3（甲）所示的电路来测量电阻丝的电阻。
①图3（乙）是根据图3（甲）连接的实物图，请在错误的导线上打“×”并连接正确。
②闭合开关后，当滑片P向右移动时，电压表示数 　 　（选填“变大”“变小”“不变”）；当滑片P移到某一位置时，电压表的示数为1.2V，电流表的示数如图丙所示，则Ra＝　 　Ω；接着他多次改变滑片位置测量a电阻丝的电阻值，并求出平均值Ra′，其目的是 　 　；
③若电源电压为6V，Ra′＝Ra且保持不变，要使图3（乙）连接方式中各电路元件安全，则滑动变阻器的最大值应不小于 　 　Ω。
三．变阻器（共1小题）

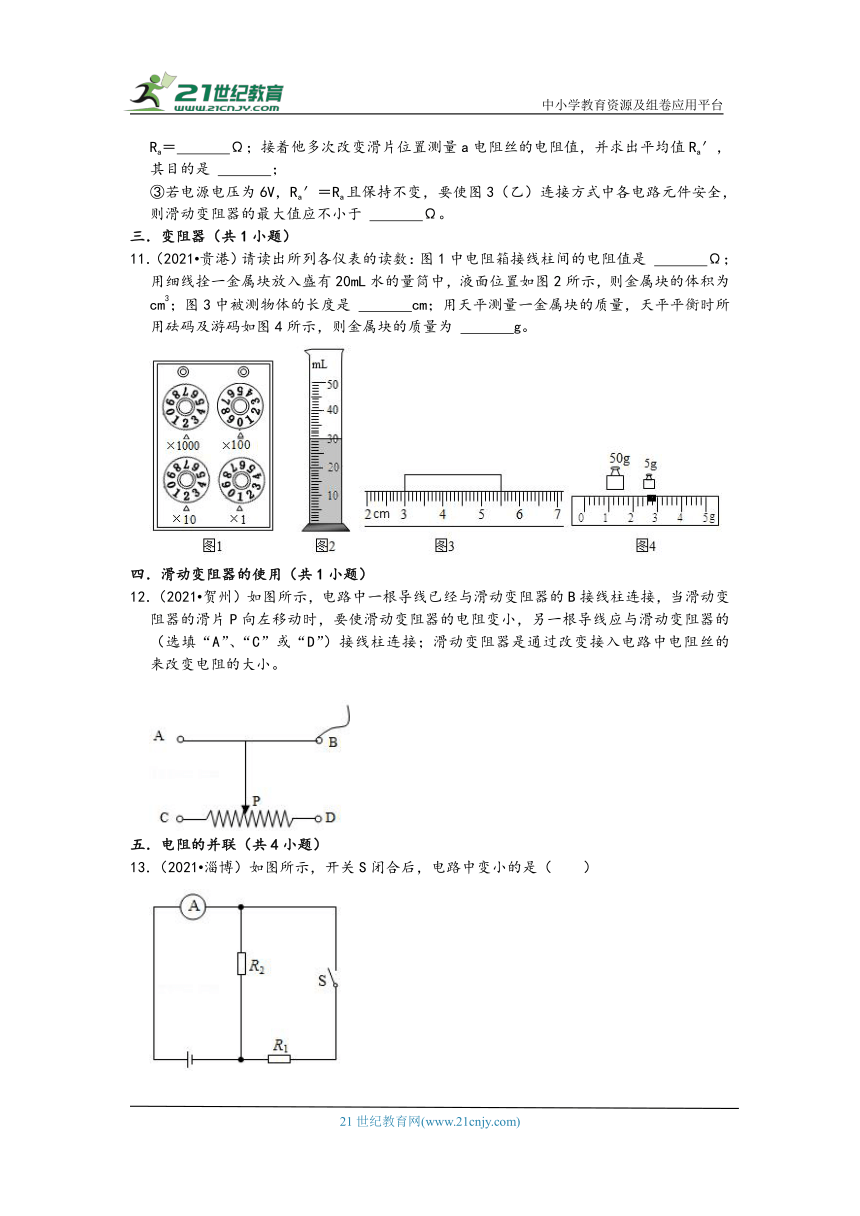

11．（2021 贵港）请读出所列各仪表的读数：图1中电阻箱接线柱间的电阻值是 　 　Ω；用细线拴一金属块放入盛有20mL水的量筒中，液面位置如图2所示，则金属块的体积为 　 　cm3；图3中被测物体的长度是 　 　cm；用天平测量一金属块的质量，天平平衡时所用砝码及游码如图4所示，则金属块的质量为 　 　g。
四．滑动变阻器的使用（共1小题）
12．（2021 贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　 　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 　 　来改变电阻的大小。
五．电阻的并联（共4小题）
13．（2021 淄博）如图所示，开关S闭合后，电路中变小的是（　　）
A．电路中的总电阻 B．电流表 的示数
C．电阻R1两端的电压 D．电路消耗的总功率

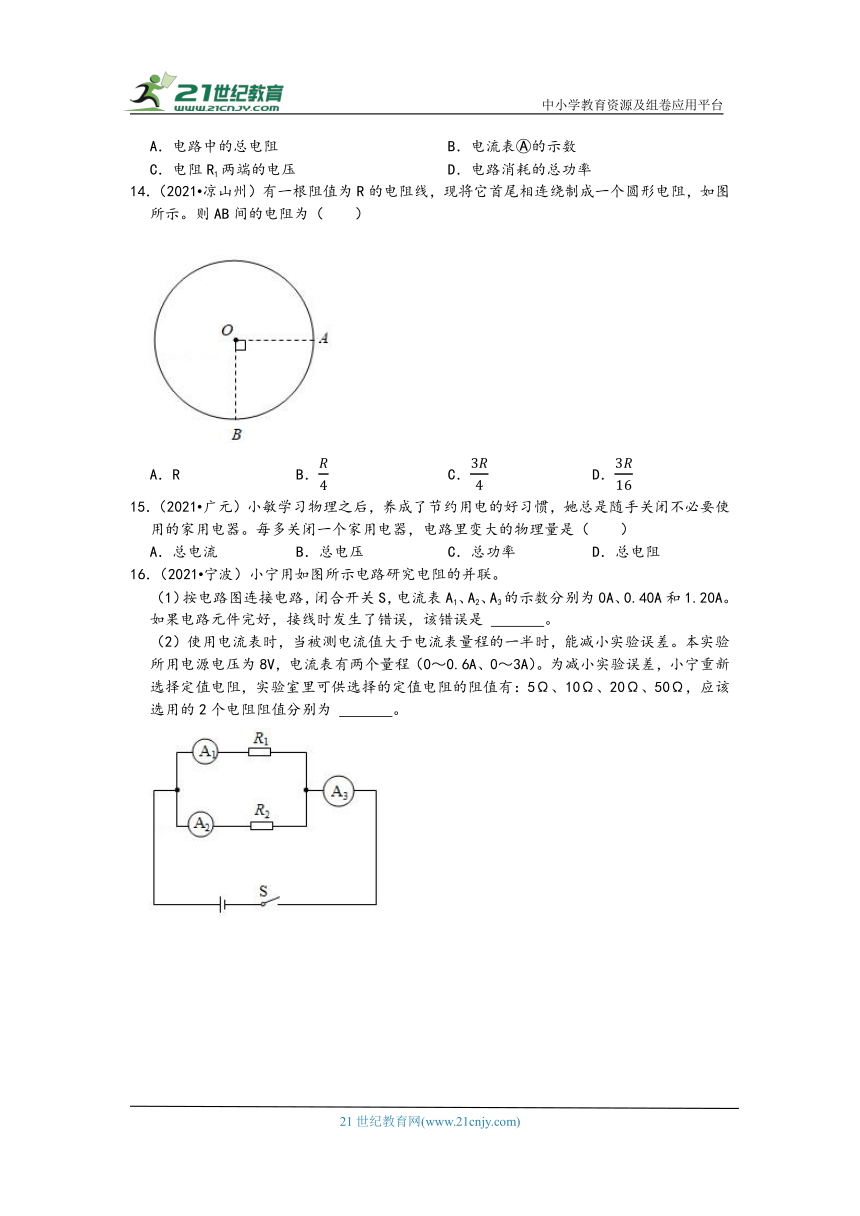

14．（2021 凉山州）有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（　　）
A．R B． C． D．
15．（2021 广元）小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。每多关闭一个家用电器，电路里变大的物理量是（　　）
A．总电流 B．总电压 C．总功率 D．总电阻
16．（2021 宁波）小宁用如图所示电路研究电阻的并联。
（1）按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0A、0.40A和1.20A。如果电路元件完好，接线时发生了错误，该错误是 　 　。
（2）使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实验所用电源电压为8V，电流表有两个量程（0～0.6A、0～3A）。为减小实验误差，小宁重新选择定值电阻，实验室里可供选择的定值电阻的阻值有：5Ω、10Ω、20Ω、50Ω，应该选用的2个电阻阻值分别为 　 　。
参考答案与试题解析
一．电阻（共1小题）
1．【解答】解：
A、原子是由原子核和核外电子组成，原子核是由质子和中子构成的，故A错误；
B、电磁波可以在真空中传播，故B错误；
C、导体的电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流大小无关，故C正确；
D、铜丝、铅笔芯容易，是导体，而玻璃不容易导电，是绝缘体，故D错误。
故选：C。
二．影响电阻大小的因素（共9小题）
2．【解答】解：甲、乙、丙三个导体材料相同、均为圆柱体，由表中数据知，甲和乙横截面积相等，乙比甲长度大，所以R乙＞R甲，
甲和丙长度相等，甲的横截面积小于丙，所以R甲＞R丙，
所以三个导体的大小关系为：R乙＞R甲＞R丙；
甲、乙、丙三个导体串联在电路中，所以通过它们的电流相等，通电都为1min，
根据W＝UIt＝I2Rt可知，W乙＞W甲＞W丙。
故选：A。
3．【解答】解：A、选用a和b进行实验，a和b长度相同，横截面积相同，而材料不同，所以可以探究导体电阻跟导体材料的关系，故A正确；
B、选用c和d进行实验，c和d长度相同，材料相同，而横截面积不同，所以可以探究导体电阻跟导体横截面积的关系，故B错误；
C、选用a和c进行实验，a和c材料相同，横截面积相同，而长度不同，所以可以探究导体电阻跟长度的关系，故C错误；
D、选用b和d进行实验，b和d长度不同，横截面积不同，材料不同，有三个变量，所以不可以探究导体电阻跟导体材料的关系，故D错误。
故选：A。
4．【解答】解：（1）如图所示的电路中，闭合开关后，小灯泡发光，说明铅笔芯是导体；
（2）固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，这表明电路中的电流也发生变化，接入电路的电阻发生变化，即铅笔芯的电阻大小与长度有关。
故答案为：导体；长度。
5．【解答】解：影响导体电阻大小的因素有导体温度、材料、长度、横截面积。
故答案为：长度。
6．【解答】解：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，串联在电路中，通过导体的电流相等、通电时间相等，根据Q＝I2Rt，连接处产生的热量较多，电能转化为热的功率较大。
故答案为：大；大。
7．【解答】解：导体电阻的大小跟导体的材料、温度、长度、横截面积有关。
故答案为：长度、横截面积。
8．【解答】解：（1）某同学探究“导体的电阻大小与导体的材料是否有关”，要取相同长度、相同横截面积的不同材料的电阻丝与定值电阻以及电流表串联，通过电流表的示数看出电阻丝电阻的大小。由欧姆定律得，电路电流越大，电路总电阻越小，由串联电路特点得，电流越大，电阻丝电阻越小，如下图所示：
（2）实验中，他将长度和横截面积均相同的三种金属丝分别接入电路，测出的电流分别为I镍铬、I康铜、I铜，它们的关系为I镍铬＜I康铜＜I铜，
说明长度和横截面积相同时，镍铬电阻最大、铜的电阻最小，因此可得结论：当电阻丝的长度和横截面积相同时，电阻丝的电阻与材料有关；
长度和横截面积相同时，通过镍铬的电流小于通过康铜的电流，镍铬电阻大于康铜的电阻，说明康铜的导电性较强；
（3）探究“导体的电阻大小与导体的长度的关系”，要控制导体的材料和横截面积相同，改变导体的长度进行实验，为了得到普遍规律，还应换用不同的材料的导体重复进行多组实验。应该记录的数据有所用的导体，对应导体的横截面积、长度和电流，表格如图所示。
故答案为：（1）如上图；（2）当电阻丝的长度和横截面积相同时，电阻丝的电阻与材料有关；康铜；（3）如上表。
9．【解答】解：（1）电阻是对电流的阻碍作用，电阻越大，电流表的示数越小，通过观察电流表的示数可以判断电阻的大小，应用了转换的思想，叫转换法；
（2）观察表中A、B实验组，材料和横截面积相同、长度不同，探究导体电阻大小与长度的关系；
（3）察表中A、C实验组，材料和长度相同、横截面积不同，探究导体电阻大小与横截面积的关系；
（4）要探究导体电阻大小与导体材料的关系，变量是材料，控制长度和横截面积相同，观察表中A、D两组符合条件。
故答案为：（1）电流表的示数；转换法；（2）长度；（3）横截面积；（4）A、D。
10．【解答】解：（1）①同种合金材料制成的a、b、c三条电阻丝中，a、b长度相同，b、c粗细相同，
不考虑温度对电阻的影响时，三电阻丝分别接入电路时，电流表的示数不同，说明三电阻丝的阻值不相等，
故可得结论：电阻大小不仅跟导体横截面积有关，还跟导体长度有关；
②由图2可知，c电阻丝接入电路中时，电路中的电流最大，电源的电压一定时，由I可知，c电阻丝的阻值最小。
（2）①根据电流流向法结合甲电路图可知，电流从电源的正极出发，依次经开关、电流表、电阻丝、滑动变阻器回到电源的负极，然后把电压表并联在电阻丝两端，
由甲电路图可知，当滑片左移时，变阻器接入电路中的电阻变小，则滑动变阻器的左下方接线柱和任意上方接线柱串联在电路中，如下图所示：
②闭合开关后，当滑片P向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，
由I可知，电路中的电流变小，a电阻丝两端的电压变小，即电压表的示数变小；
当滑片P移到某一位置时，电压表的示数为1.2V，由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，电路中的电流为0.3A，
则a电阻丝的阻值Ra4Ω；
接着他多次改变滑片位置测量a电阻丝的电阻值，并求出平均值Ra′，其目的是减小误差；
③若电源电压为6V，Ra′＝Ra且保持不变，当电压表的示数Ua＝3V时，电路中的电流I0.75A＞0.6A，
所以，电路中的最大电流为0.6A，此时滑动变阻器接入电路中的电阻最小，
此时电路的总电阻R总10Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值R滑小＝R总﹣Ra′＝10Ω﹣4Ω＝6Ω，
则滑动变阻器的最大值应不小于6Ω。
故答案为：（1）①长度；②c；（2）①如上图所示；②变小；4；减小误差；③6。
三．变阻器（共1小题）
11．【解答】解：（1）由图可知：此电阻箱接入电路的电阻：
R＝2×1000Ω+0×100Ω+2×10Ω+1×1Ω＝2021Ω；
（2）根据量筒的读数方法，视线与凹面低处平行，金属块和水的总体积V1＝30mL，已知水的体积V水＝20mL＝20cm3，所以V金＝V1﹣V水＝30cm3﹣20cm3＝10cm3；
（3）刻度尺的分度值为1mm，用cm作单位，应估读到分度值下一位，则读数为5.50cm﹣3.00cm＝2.50cm；
（4）天平标尺的分度值是0.2g，被测物体的质量是：50g+5g+2.6g＝57.6g。
故答案为：（1）2021；（2）10；（3）2.50；（4）57.6。
四．滑动变阻器的使用（共1小题）
12．【解答】解：滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；
电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接。
故答案为：C；长度。
五．电阻的并联（共4小题）
13．【解答】解：A、由电路图可知，开关S闭合前，是R2的简单电路，闭合S后，R1、R2并联接入电路，所以电路中总电阻变小，故A正确；
B、开关S闭合后，电流表测量干路中电流，电路中的总电阻变小，电源电压不变，由欧姆定律I得，电路中电流变大，即电流表的示数变大，故B错误；
C、开关S闭合前，R1没有接入电路，两端没有电压，S闭合后，R1、R2并联，R1两端电压等于电源电压，所以电阻R1两端的电压变大，故C错误；
D、由P＝UI得，开关S闭合后，电路电压不变，电流变大，所以电路总功率变大，故D错误。
故选：A。
14．【解答】解：电阻线的电阻为R，由图可知，AB两点间的电阻是并联的，电阻的大小与长度成正比，则AB之间一条支路的电阻为R1R，另一条支路的电阻为R2R；
根据并联电路的电阻关系可知：，则AB之间的电阻为：R。
故选：D。
15．【解答】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意；
因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；
由P＝UI可知，电路中的总电流变小，故A不符合题意；
由I知，电路中的总电阻变大，故D符合题意。
故选：D。
16．【解答】解：（1）由图可知，闭合开关后，R1与R2并联，A1测量R1中电流I1，A2测量R2中电流I2，A3测量干路中的电流I。若电路正常，根据并联电路的电流特点可知，A3的示数大于A1示数，A3的示数大于A2的示数；
现A1的示数为零，可能：
①R1支路断路，电路为R2接在电源上的简单电路，因A2与A3是串联，它们示数应相同，这与已知矛盾；
②A1短路，则A3测量干路电流，A2在支路测量支路电流，A3示数大于A2的示数，与已知相符。
故电路故障为：接线时使电流表A1短路；
（2）根据并联电路的电压特点可知，各支路两端的电压等于电源电压：U1＝U2＝U＝8V，
若两个支路均选用同量程电流表，当被测电流值大于电流表量程的一半时，干路电流大于支路所选量程，干路需选大量程（0～3A），支路选小量程（0～0.6A），可支路电流即使都达到电流表量程，干路的电流最大为0.6A+0.6A＝1.2A＜1.5A；综合分析可知，干路和一个支路都需选大量程电流表，另一支路需选用小量程电流表。
由题意知，支路中电流要大于所选电流表量程的一半，对于选大量程电流表的支路，根据欧姆定律可知R5.3Ω，支路电阻需小于等于5.3Ω，由可供选择电阻可知选R1＝5Ω；小量程支路的电流要小于等于0.6A，根据欧姆定律可知R13.3Ω，且支路的电流要大于等于0.3A，R26.7Ω，故13.3Ω≤R2≤26.7Ω，因此R2＝20Ω。
中小学教育资源及组卷应用平台
故答案为：（1）接线时使电流表A1短路；（2）5Ω、20Ω。21世纪教育网(www.21cnjy.com)
