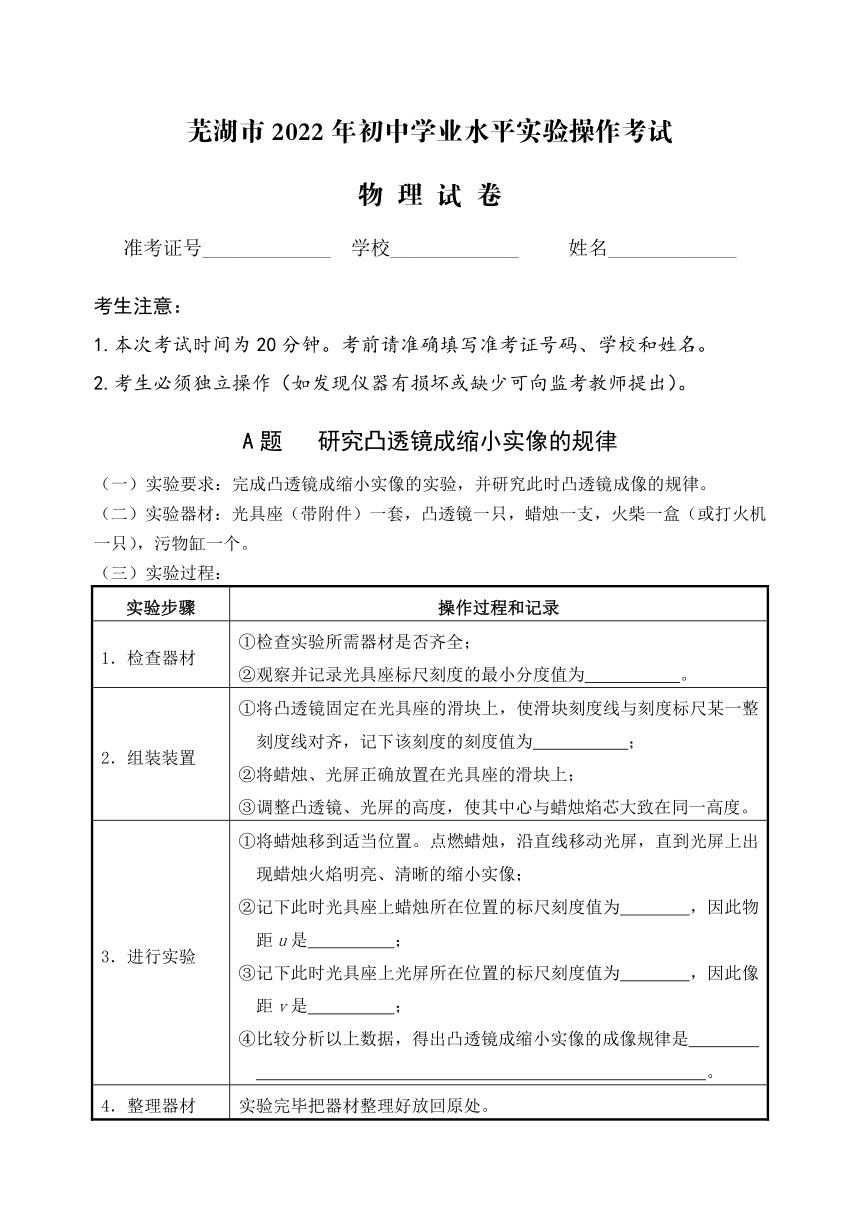

芜湖市 2022 年初中学业水平实验操作考试
物 理 试 卷
准考证号_____________ 学校_____________ 姓名_____________
考生注意：
1.本次考试时间为 20 分钟。考前请准确填写准考证号码、学校和姓名。
2.考生必须独立操作（如发现仪器有损坏或缺少可向监考教师提出）。
A 题 研究凸透镜成缩小实像的规律
（一）实验要求：完成凸透镜成缩小实像的实验，并研究此时凸透镜成像的规律。
（二）实验器材：光具座（带附件）一套，凸透镜一只，蜡烛一支，火柴一盒（或打火机
一只），污物缸一个。
（三）实验过程：
实验步骤 操作过程和记录
①检查实验所需器材是否齐全；
1．检查器材
②观察并记录光具座标尺刻度的最小分度值为 。
①将凸透镜固定在光具座的滑块上，使滑块刻度线与刻度标尺某一整
刻度线对齐，记下该刻度的刻度值为 ；
2．组装装置
②将蜡烛、光屏正确放置在光具座的滑块上；
③调整凸透镜、光屏的高度，使其中心与蜡烛焰芯大致在同一高度。
①将蜡烛移到适当位置。点燃蜡烛，沿直线移动光屏，直到光屏上出
现蜡烛火焰明亮、清晰的缩小实像；
②记下此时光具座上蜡烛所在位置的标尺刻度值为 ，因此物
距 u 是 ；
3．进行实验
③记下此时光具座上光屏所在位置的标尺刻度值为 ，因此像
距 v 是 ；
④比较分析以上数据，得出凸透镜成缩小实像的成像规律是
。
4．整理器材 实验完毕把器材整理好放回原处。

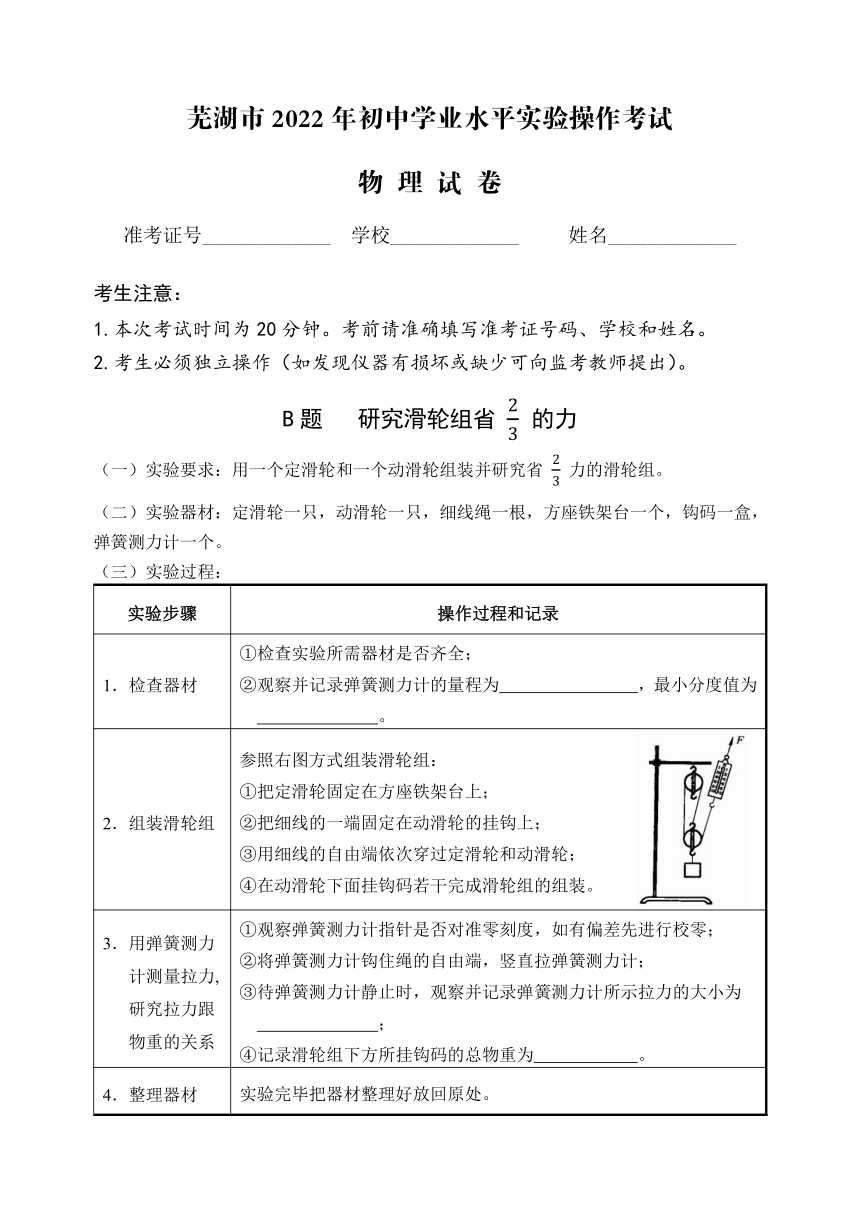

芜湖市 2022 年初中学业水平实验操作考试
物 理 试 卷
准考证号_____________ 学校_____________ 姓名_____________
考生注意：
1.本次考试时间为 20 分钟。考前请准确填写准考证号码、学校和姓名。
2.考生必须独立操作（如发现仪器有损坏或缺少可向监考教师提出）。
2
B 题 研究滑轮组省 的力
3
2
（一）实验要求：用一个定滑轮和一个动滑轮组装并研究省 力的滑轮组。
3
（二）实验器材：定滑轮一只，动滑轮一只，细线绳一根，方座铁架台一个，钩码一盒，
弹簧测力计一个。
（三）实验过程：
实验步骤 操作过程和记录
①检查实验所需器材是否齐全；
1．检查器材 ②观察并记录弹簧测力计的量程为 ，最小分度值为
。
参照右图方式组装滑轮组：
①把定滑轮固定在方座铁架台上；
2．组装滑轮组 ②把细线的一端固定在动滑轮的挂钩上；
③用细线的自由端依次穿过定滑轮和动滑轮；
④在动滑轮下面挂钩码若干完成滑轮组的组装。
①观察弹簧测力计指针是否对准零刻度，如有偏差先进行校零；
3．用弹簧测力
②将弹簧测力计钩住绳的自由端，竖直拉弹簧测力计；
计测量拉力,
③待弹簧测力计静止时，观察并记录弹簧测力计所示拉力的大小为
研究拉力跟
；
物重的关系
④记录滑轮组下方所挂钩码的总物重为 。
4．整理器材 实验完毕把器材整理好放回原处。
芜湖市 2022 年初中学业水平实验操作考试
物 理 试 卷
准考证号_____________ 学校_____________ 姓名_____________
考生注意：
1.本次考试时间为 20 分钟。考前请准确填写准考证号码、学校和姓名。
2.考生必须独立操作（如发现仪器有损坏或缺少可向监考教师提出）。
C 题 测量水的质量和温度
（一）实验要求：正确使用天平测量水的质量；正确使用温度计测量水的温度。
（二）实验器材：托盘天平及砝码一套，烧杯两个，温度计一只，水适量。
（三）实验过程：
实验步骤 操作过程和记录
①检查实验所需器材是否齐全；
②观察并记录天平的最大称量量程为 ，天平游码标尺的最小
1．检查器材
分度值为 。
③观察并记录温度计的量程为 ，最小分度值为 。
①把天平放在水平桌面上，用镊子将游码拨到零刻度线处。调节平衡螺
母，使指针尖对准分度标尺的中央刻度线或左右摆动格数相等；
②将空烧杯放于天平左盘中，估测烧杯质量，选择适当砝码用镊子夹取，
轻放于天平右盘中。当用砝码不能准确称量时，用镊子拨动游码，使
天平平衡，记录空烧杯质量为 ；
2．测量水的质量 ③取下空烧杯，用镊子将砝码放回盒中，把天平游码拨回零刻度线；
④在烧杯中倒入适量水（注意不外溢外淋），将盛有水的烧杯放于天平左
盘中，估测烧杯和水的总质量，选择适当砝码用镊子夹取轻放于天平
右盘中。当用砝码不能准确称量时，用镊子拨动游码，使天平平衡，
记录烧杯和水的总质量为 ；
⑤计算出烧杯中水的质量为 。
①将温度计的玻璃泡全部浸入烧杯里的水中，使温度计的玻璃泡与水充
分接触，待温度计的示数稳定；
3．测量水的温度
②视线与温度计液柱的液面齐平，读出温度计此时的示数，记录此时烧
杯中水的温度为 。
4．整理器材 实验完毕把器材整理好放回原处。

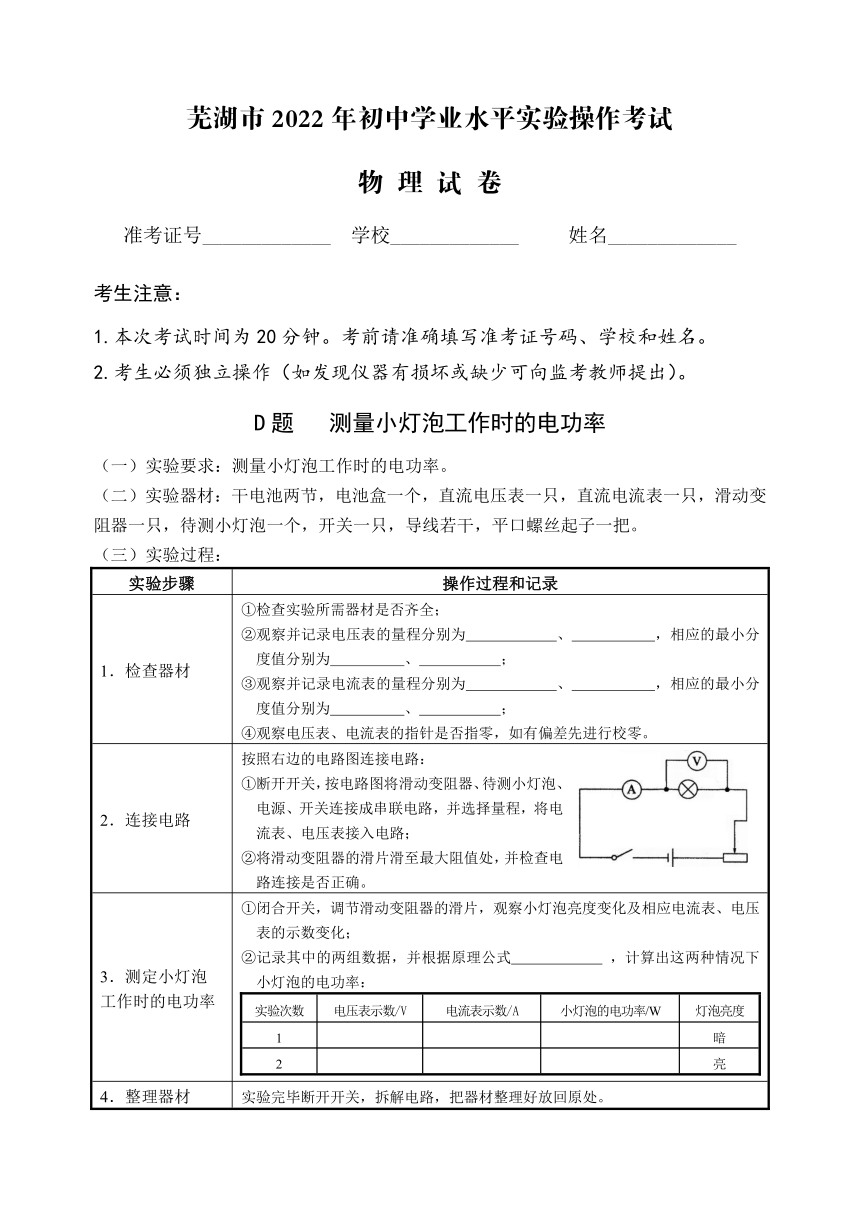

芜湖市 2022 年初中学业水平实验操作考试
物 理 试 卷
准考证号_____________ 学校_____________ 姓名_____________
考生注意：
1.本次考试时间为 20 分钟。考前请准确填写准考证号码、学校和姓名。
2.考生必须独立操作（如发现仪器有损坏或缺少可向监考教师提出）。
D 题 测量小灯泡工作时的电功率
（一）实验要求：测量小灯泡工作时的电功率。
（二）实验器材：干电池两节，电池盒一个，直流电压表一只，直流电流表一只，滑动变
阻器一只，待测小灯泡一个，开关一只，导线若干，平口螺丝起子一把。
（三）实验过程：
实验步骤 操作过程和记录
①检查实验所需器材是否齐全；
②观察并记录电压表的量程分别为 、 ，相应的最小分
度值分别为 、 ；
1．检查器材
③观察并记录电流表的量程分别为 、 ，相应的最小分
度值分别为 、 ；
④观察电压表、电流表的指针是否指零，如有偏差先进行校零。
按照右边的电路图连接电路：
①断开开关，按电路图将滑动变阻器、待测小灯泡、
电源、开关连接成串联电路，并选择量程，将电
2．连接电路
流表、电压表接入电路；
②将滑动变阻器的滑片滑至最大阻值处，并检查电
路连接是否正确。
①闭合开关，调节滑动变阻器的滑片，观察小灯泡亮度变化及相应电流表、电压
表的示数变化；
②记录其中的两组数据，并根据原理公式 ，计算出这两种情况下
3．测定小灯泡 小灯泡的电功率：
工作时的电功率
实验次数 电压表示数/V 电流表示数/A 小灯泡的电功率/W 灯泡亮度
1 暗
2 亮
4．整理器材 实验完毕断开开关，拆解电路，把器材整理好放回原处。
芜湖市 2022 年初中学业水平实验操作考试
物理试题 评分细则
A 题 研究凸透镜成缩小实像的规律
实验步骤 操作过程和记录 满分
①检查实验所需器材是否齐全；
1．检查器材 1分
②观察并记录光具座标尺刻度的最小分度值正确（1分）。
①凸透镜、蜡烛、光屏在光具座上放置正确（1分）；
②记录凸透镜在光具座上的位置刻度值正确（1分）；
2．组装实验装置 3分
③调整凸透镜、光屏的高度，使其中心与蜡烛焰芯大致在同一
高度（1分）。
①准确迅速地在光屏上得到蜡烛火焰明亮、清晰的缩小实像（2分）；
②记录此时光具座上蜡烛所在位置的标尺刻度值和物距正确（1分）；
3．进行实验 5分
③记录此时光具座上光屏所在位置的标尺刻度值和像距正确（1分）；
④得出凸透镜成缩小实像的规律正确（1 分）。
4．整理器材 实验完毕把器材整理好放回原处（1 分）。 1分
芜湖市 2022 年初中学业水平实验操作考试
物理试题 评分细则
2
B 题 研究滑轮组省 的力
3
实验步骤 操作过程和记录 满分
①检查实验所需器材是否齐全；
1．检查器材 ②观察并记录弹簧测力计的量程（1分）和最小分度值（1 分） 2分
正确。
①把定滑轮固定在方座铁架台上；
②把细线的一端固定在动滑轮的挂钩上（1 分）；
2．组装滑轮组 3分
③将细线的自由端依次穿过定滑轮和动滑轮（1 分）；
④在动滑轮下面挂钩码若干完成滑轮组的组装（1分）。
3．用弹簧测力 ①观察弹簧测力计指针是否对准零刻度，如有偏差先进行校零
计 测 量 拉 （1分）；
力，研究拉 ②将弹簧测力计挂到绳的自由端，竖直拉测力计（1 分）； 4分
力跟物重的 ③观察并记录弹簧测力计所示拉力的大小正确（1分）；
关系 ④记录滑轮组下方所挂钩码的总物重正确（1分）。
4．整理器材 实验完毕把器材整理好放回原处（1分）。 1分
芜湖市 2022 年初中学业水平实验操作考试
物理试题 评分细则
C 题 测量水的质量和温度
实验步骤 操作过程和记录 满分
①检查实验所需器材是否齐全；
②观察并记录天平的最大称量量程和天平游码标尺的最小分度
1．检查器材 2分
值正确（1分）；
③观察并记录温度计的量程和最小分度值正确（1分）。
①把天平放在水平桌面上，用镊子将游码拨到零刻度线处。调
节平衡螺母，使指针尖对准分度标尺的中央刻度线或左右摆
动格数相等（1分）；
②将空烧杯放于天平左盘中，估测烧杯质量，用镊子按照由大
到小的顺序选用适当砝码，夹取轻放于天平右盘中并做适当
增减。当用砝码不能准确称量时，用镊子拨动游码，使天平
平衡，记录空烧杯质量正确（1 分）；
2．测量水的质量 ③取下空烧杯，用镊子将砝码放回盒中，把天平游码拨回零刻 5分
度线（1 分）；
④在烧杯中倒入适量水（注意不外溢外淋），将盛有水的烧杯放
于天平左盘中，估测烧杯和水的总质量，用镊子按照由大到
小的顺序选用适当砝码，夹取轻放于天平右盘中并做适当增
减。当用砝码不能准确称量时，用镊子拨动游码，使天平平
衡。记录烧杯和水的总质量正确（1 分）；
⑤计算出烧杯中水的质量正确（1 分）。
①将温度计的玻璃泡全部浸入烧杯里的水中，使温度计的玻璃
泡与水充分接触，待温度计的示数稳定（1分）；
3．测量水的温度 2分
②视线与温度计液柱的液面齐平，读出温度计此时的示数。记
录此时烧杯中水的温度正确（1分）。
4．整理器材 实验完毕把器材整理好放回原处（1分）。 1分
芜湖市 2022 年初中学业水平实验操作考试
物理试题 评分细则
D 题 测量小灯泡工作时的电功率
实验步骤 操作过程和记录 满分
①检查实验所需器材是否齐全；
②观察并记录电压表的量程和相应的最小分度值正确（1 分）；
1．检查器材 2分
③观察并记录电流表的量程和相应的最小分度值正确（1 分）；
④观察电压表、电流表的指针是否指零，如有偏差先进行校零。
按照电路图连接电路：
①断开开关，按电路图将滑动变阻器、待测小灯泡、电源、开
关连接成串联电路，并选择正确量程，将电流表、电压表正
2．连接电路 2分
确接入电路（1 分）；
②将滑动变阻器的滑片滑至最大阻值处，并检查电路连接是否
正确（1 分）。
①闭合开关，调节滑动变阻器的滑片，观察小灯泡亮度变化及
3．测定小灯泡 相应电流表、电压表的示数变化（1分）；
5分
工作时的电功率 ②记录其中的两组数据正确（2分），原理公式填写正确（1分），
计算出两种情况下灯泡的电功率正确（1分）。
4．整理器材 实验完毕断开开关，拆解电路，把器材整理好放回原处（1 分）。 1分
芜湖市 2022 年初中学业水平实验操作考试
物理器材准备清单
A题： 研究凸透镜成缩小实像的规律
光具座（带附件）一套，凸透镜一只（焦距不大于 10cm，请在醒目位置标明该凸透
镜的焦距值），蜡烛一支，火柴一盒（或打火机一只），污物缸一个。
2
B题： 研究滑轮组省 的力
3
定滑轮一只，动滑轮一只，细线绳一根，方座铁架台一个，规格一致的钩码一盒，弹
簧测力计一个。
C题： 测量水的质量和温度
托盘天平及砝码一套；大烧杯一个（蓄水），小烧杯一个（用于测量），温度计一只，
温水适量（注意：请准备好适量热水和冷水，随时勾兑成略高于室温的温水）。
D题： 测量小灯泡工作时的电功率
干电池两节，电池盒一个（与两节干电池组配套），直流电压表一只，直流电流表一
只，滑动变阻器一只（阻值变化范围 0—20Ω），待测小灯泡一个（额定电压为 2.5V，要
求标于醒目处），开关一只，导线若干， 平口螺丝起子一把（用于电表指针调零）。
