计算机组装与维护
项目1 计算机组装基础知识
自己组装计算机好处多多
深入计算机内部和外部
拆卸台式机训练
动手拆卸笔记本
回顾与总结

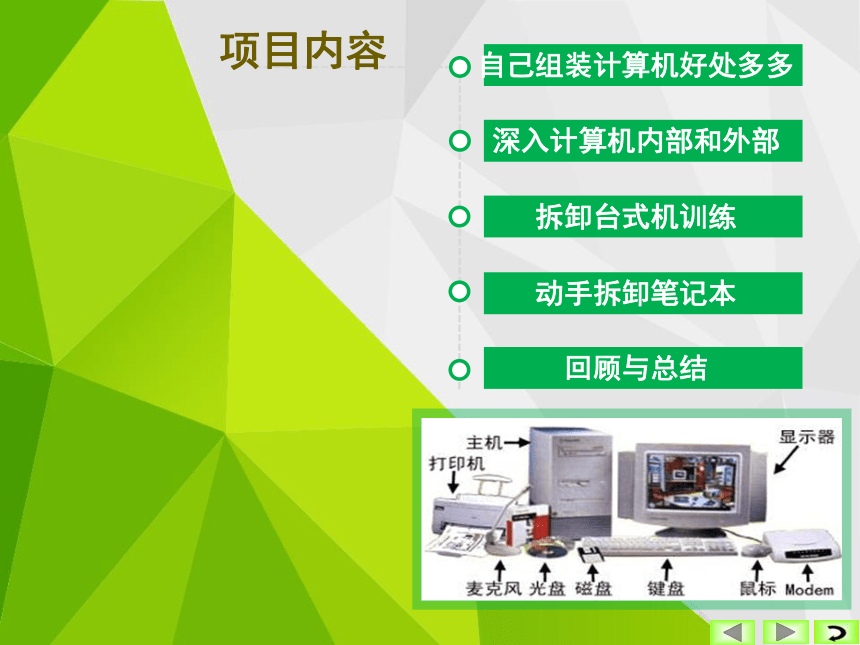

项目内容
背景故事

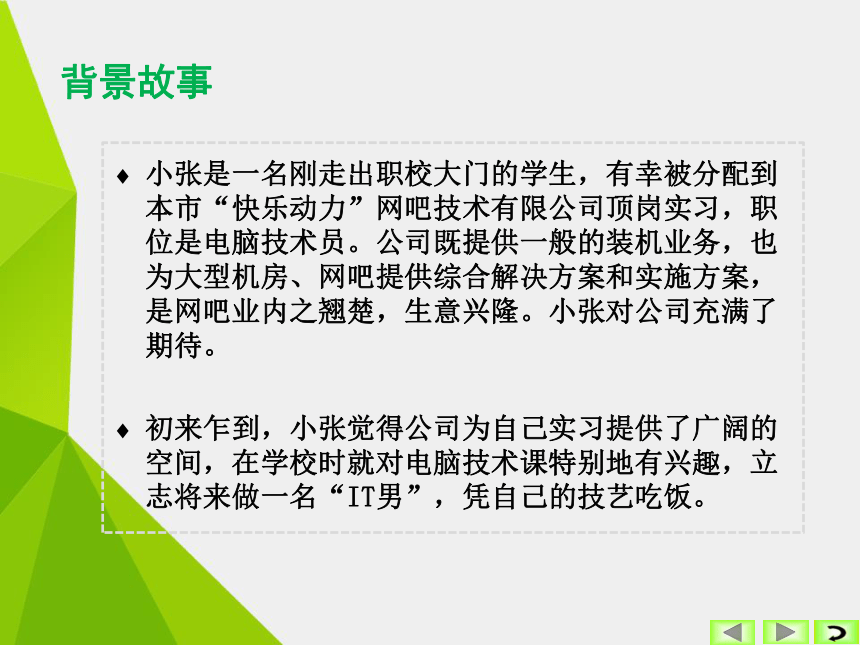

小张是一名刚走出职校大门的学生,有幸被分配到本市“快乐动力”网吧技术有限公司顶岗实习,职位是电脑技术员。公司既提供一般的装机业务,也为大型机房、网吧提供综合解决方案和实施方案,是网吧业内之翘楚,生意兴隆。小张对公司充满了期待。
初来乍到,小张觉得公司为自己实习提供了广阔的空间,在学校时就对电脑技术课特别地有兴趣,立志将来做一名“IT男”,凭自己的技艺吃饭。
背景描述
计算机按运算速度可分为微型计算机、小型计算机、大型计算机和巨型计算机。其中用途最为广泛的是微型计算机,又称个人计算机(Personal Computer),俗称PC。如果没有特殊说明,本书所称的计算机,有时称为微机,有时称为电脑,均指个人计算机。
本项目将简要回顾计算机系统的基本知识,并通过拆机、装机活动,让大家掌握计算机内部构造、部件名称、部件功能、识别方法,从而在整体上把握一台完整计算机的硬件构成。
熟悉自己组装计算机的各种好处
熟练掌握计算机主机外部结构和接口
熟练指出机箱背板上每个接口名称及主要外设名称
能较清楚地用草图表示主板结构
能较清楚地用草图表示机箱背板上的接口
能熟练指出笔记本电脑外部构造的功能
了解笔记本电脑的拆卸流程

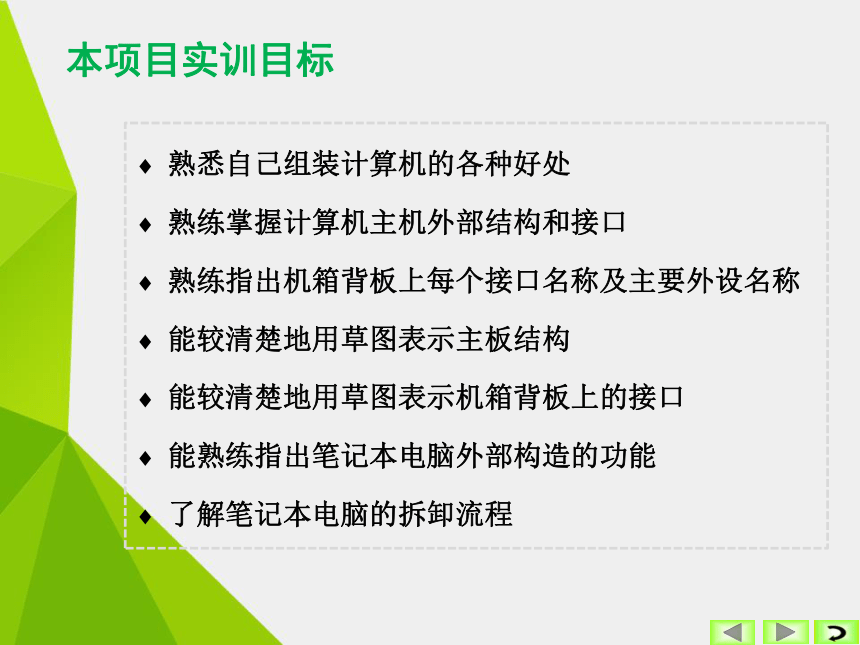

本项目实训目标
任务一 自己组装计算机好处多多
任务目标

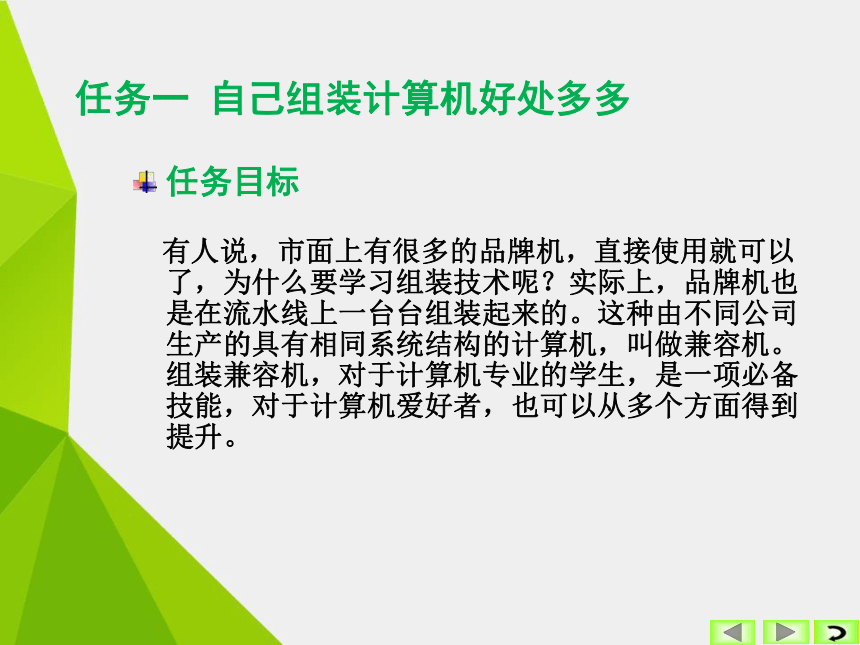

有人说,市面上有很多的品牌机,直接使用就可以了,为什么要学习组装技术呢?实际上,品牌机也是在流水线上一台台组装起来的。这种由不同公司生产的具有相同系统结构的计算机,叫做兼容机。组装兼容机,对于计算机专业的学生,是一项必备技能,对于计算机爱好者,也可以从多个方面得到提升。

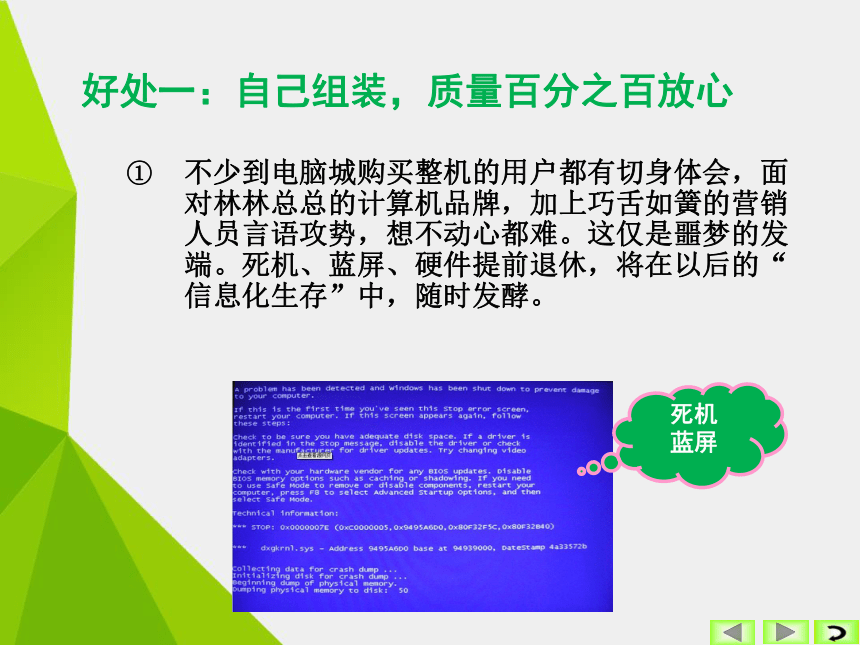

好处一:自己组装,质量百分之百放心
不少到电脑城购买整机的用户都有切身体会,面对林林总总的计算机品牌,加上巧舌如簧的营销人员言语攻势,想不动心都难。这仅是噩梦的发端。死机、蓝屏、硬件提前退休,将在以后的“信息化生存”中,随时发酵。
死机
蓝屏
好处一:自己组装,质量百分之百放心

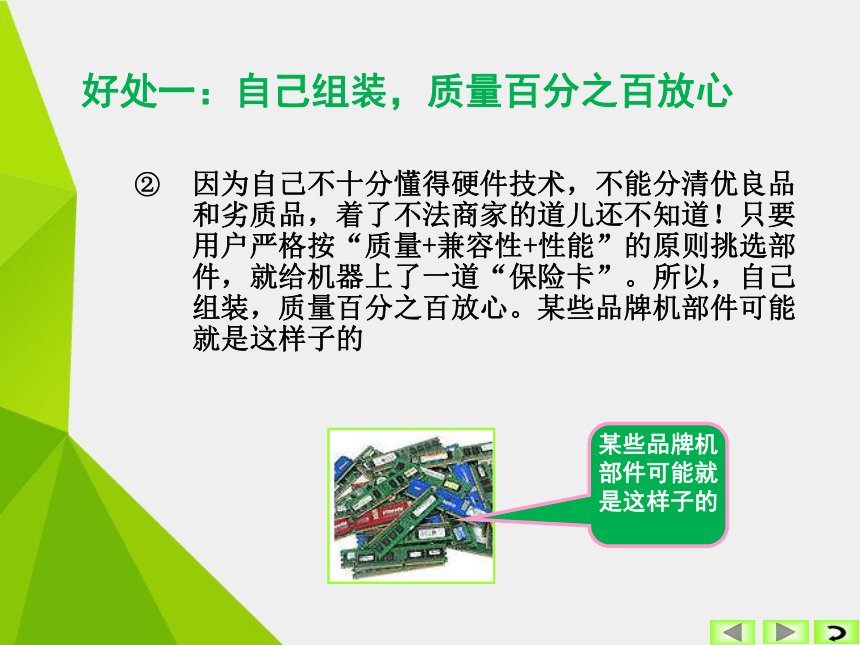

因为自己不十分懂得硬件技术,不能分清优良品和劣质品,着了不法商家的道儿还不知道!只要用户严格按“质量+兼容性+性能”的原则挑选部件,就给机器上了一道“保险卡”。所以,自己组装,质量百分之百放心。某些品牌机部件可能就是这样子的
某些品牌机部件可能就是这样子的
好处二:自己组装,性价比可以最高

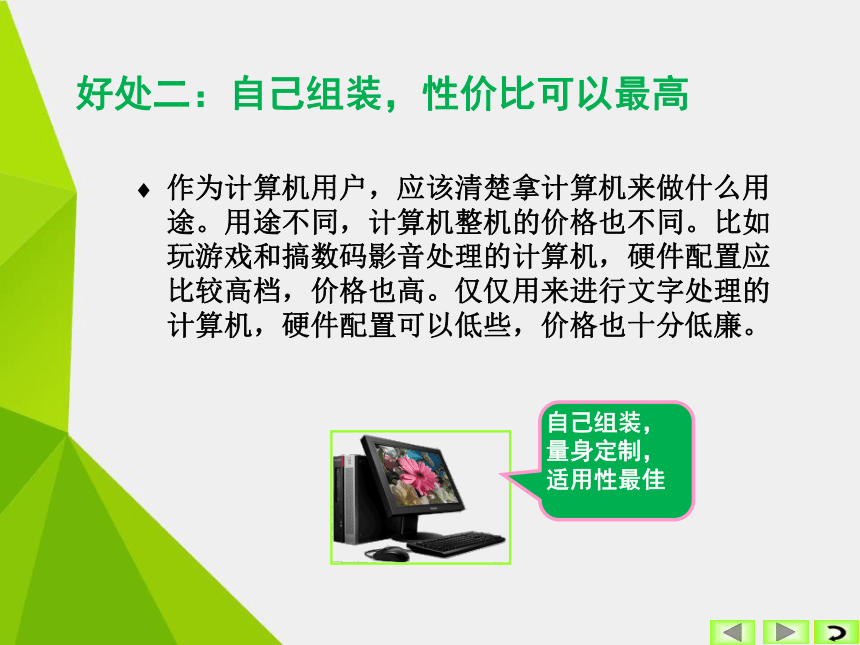

作为计算机用户,应该清楚拿计算机来做什么用途。用途不同,计算机整机的价格也不同。比如玩游戏和搞数码影音处理的计算机,硬件配置应比较高档,价格也高。仅仅用来进行文字处理的计算机,硬件配置可以低些,价格也十分低廉。
自己组装,量身定制,适用性最佳

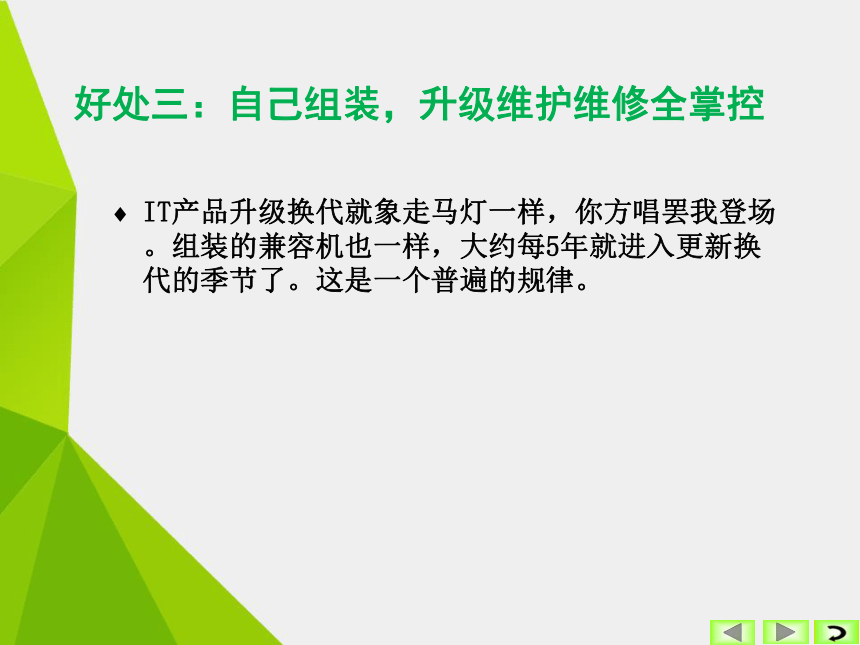

好处三:自己组装,升级维护维修全掌控
IT产品升级换代就象走马灯一样,你方唱罢我登场。组装的兼容机也一样,大约每5年就进入更新换代的季节了。这是一个普遍的规律。
好处三:自己组装,升级维护维修全掌控

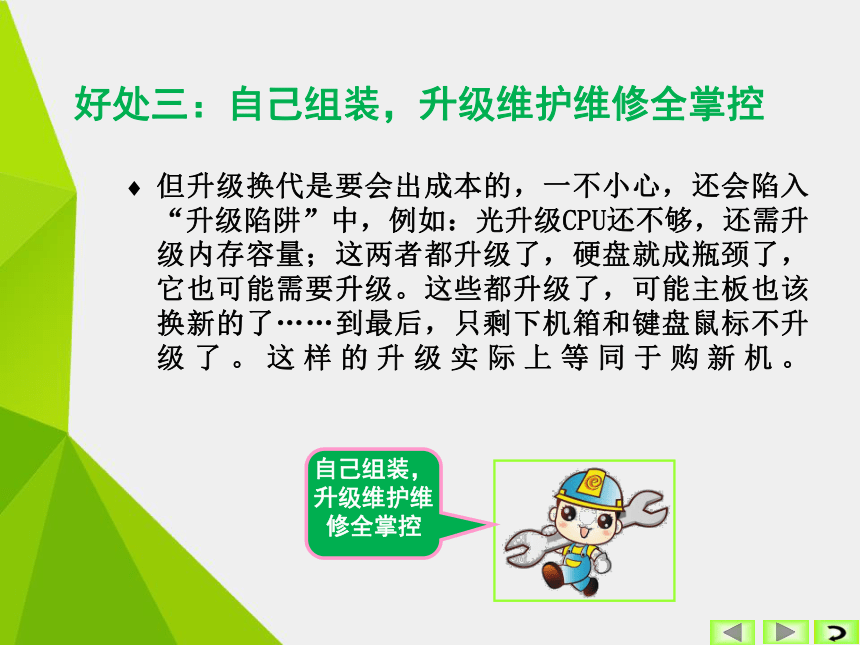

但升级换代是要会出成本的,一不小心,还会陷入“升级陷阱”中,例如:光升级CPU还不够,还需升级内存容量;这两者都升级了,硬盘就成瓶颈了,它也可能需要升级。这些都升级了,可能主板也该换新的了……到最后,只剩下机箱和键盘鼠标不升级了。这样的升级实际上等同于购新机。
自己组装,升级维护维修全掌控
好处四:自已组装,心得和真知获得更容易
自己组装,实践出真知

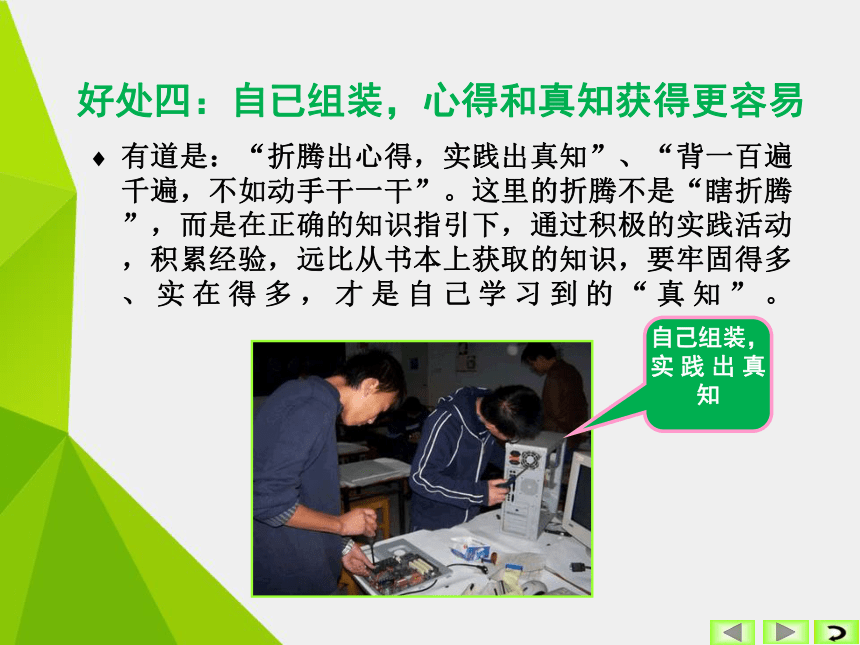

有道是:“折腾出心得,实践出真知”、“背一百遍千遍,不如动手干一干”。这里的折腾不是“瞎折腾”,而是在正确的知识指引下,通过积极的实践活动,积累经验,远比从书本上获取的知识,要牢固得多、实在得多,才是自己学习到的“真知”。
好处五:自己组装,方便进入数码大世界
自己组装,触类旁通,很快进入数码设备世界
精通计算机硬件的人,一定会“鼓捣”笔记本电脑、数码相机、摄录相机、智能手机、平板、导航仪、行车记录仪等。归根结底,很多数码产品和普通计算机一样,都是建立在基本相同的架构(处理器+内存储+外存储)基础上的。
任务二 深入计算机内部和外部
任务目标
本次任务将首先认识主机的外观,了解各部件的用途。然后打开机盖,深入机箱的内部,识别各个部件的名称,了解其主要功能。最后识别常见外围设备的名称,了解其主要功能。
除此之外,为了深入理解计算机是如何工作的,应当深入认识“冯 诺依曼体系”结构。
任务二 深入计算机内部和外部
任务准备
一台完整的台式个人计算机,带适量外围设备。
认识主机外部结构和接口
如图所示分别为主机箱正面结构和背面接口图:
电源
按钮
电源按钮:
电源按钮:按一下它,可给主机接通电力。计算机开始工作。
复位
按钮
复位按钮:
复位按钮:按一下它,主机重启动
前置音频输出孔(浅蓝色)
前置音频输出孔:
前置音频输出孔(浅蓝色):可热插拔。耳机插孔
前置音频输出孔(粉红色)
前置音频输入孔:
前置音频输入孔(粉红色):可热插拔。麦克风插孔
前置USB接口
前置USB接口:
前置USB接口:2个,可热插拔。可接具有USB接口的任意设备,如打印机、数码相机、键盘鼠标等。
三相外部220V交流电接口
三相外部220V交流电接口
三相外部220V交流电接口。通过电源线与市电相连接。开机状态下,不可插拔。
PS/2接口
PS/2接口
PS/2接口:键盘专用,不可热插拔。
PS/2接口
PS/2接口
PS/2接口:鼠标专用,不可热插拔。
串行口
串行口
串行口:不可热插拔。可接早期的串口鼠标和键盘,以及外置Modem等串行设备。
VGA显示器串行口
VGA显示器串行口
VGA显示器接口。不可热插拔。D-Sub型。接普通的VGA显示器。。
并行口
并行口:打印机专用,不可热插拔。
并行口
后置USB接口
后置USB接口
后置USB接口:4个,可热插拔。可接具有USB接口的任意设备,如打印机、数码相机、键盘鼠标等。
网络连接口
网络连接口(RJ-45)
网络连接口(RJ-45):可热插拔。
音频口
音频口
音频口:可热插拔。右侧浅蓝色为音频输入插孔,可外接随声听、音响等。中间浅绿色表示音频输出孔,可接音箱或耳机。粉红色也为音频输入孔,可接麦克风。
显示器接口
显示器接口
显示器接口:不可热插拔。左侧为DVI数字视频接口,可接电视机及较高档的DVI接口显示器。右侧为模拟型D-Sub接口,只能用来接普通的VGA显示器。
认识机箱内部结构
机箱电源
机箱电源
机箱电源:它是电脑的动力之源。
CPU风扇
CPU风扇
CPU风扇:它专门为中央处理器(CPU)(如图所示)散热。因为中央处理器(CPU)在工作时会产生大量的热量,如果过热,就容易烧坏。
内存条
内存条
内存条:它是计算机存储各种运算信息的部件。所有供CPU处理的数据都必须经内存提供。这种内存是随机内存(RAM)的一种,电脑工作时,为CPU提供数据,并保存CPU计算的中间结果。内存是主机内较小的配件,其形状为长条形,故又称为内存条。
显卡
显卡
显卡:它的学名称为“显示适配器”,是显示器与电脑主机通信的控制电路及接口。它负责将CPU送来的信息处理为显示器可以处理的格式后送到显示屏幕上形成图像。CPU处理的是数字信号,显卡承担了后续的处理、加工及转换为模拟信号的工作。
主板
主板
主板
主板:它是电脑机箱内部最大的也是最重要的一块板卡。由于可以在上面插拔众多的插卡,因此,又称为母板。
SATA设备数据线
SATA设备数据线
SATA设备数据线:它用来在主板和SATA设备间串行传输数据的线缆。支持热插拔,传输速度快,执行效率高。
IDE设备数据线
IDE设备数据线
IDE设备数据线
IDE设备数据线:它用来在主板和IDE设备间并行传输数据的线缆。因此,又叫PATA数据线。常见的有40芯和80芯两种。不支持热插拔,传输速度略逊于SATA设备数据线。
硬盘
硬盘
硬盘:它是计算机系统中最重要的外部存储设备。它具有比软盘大得多的容量和快得多的读写速度,以及很高的可靠度。
光驱
光驱
光驱:它是读取光盘信息的设备。光盘是计算机系统中存放永久信息的外部存储设备,具有存储容量大、价格便宜、保存时间长等特点。目前多煤体计算机多配置DVD-ROM。
机箱电源
CPU风扇
内存条
显卡
主板
SATA设备数据线
IDE设备数据线
硬盘
光驱
机箱内部结构概图
认识常用外设
显示器
又称为监视器,是计算机最重要的输出设备,是
计算机向人们传递信息的窗口。显示器能以数
字、字符、图形、图像等形式,反映各种设备的
状态和运行结果。
显示器
音箱
它是将音频信号变换为声音的一种装置。音箱包
括箱体、扬声器单元、接口和放大器四个部分。
音箱和声卡一起构成电脑的声音系统。
音箱
键盘
它是计算机最主要的输入设备。通过键盘,可以
将数字、字母、符号、标点等信息录入到计算机
中接受处理。
键盘
鼠标
它是一种屏幕定位装置。在windows时代,鼠标
成了计算机的标准配置。用户通过鼠标单击可选
中操作对象、发出命令,通过鼠标双击可以运行
程序。
鼠标
打印机
它是一种输出设备。通过打印机可以将输入的
文档、设计的图片以纸介质的形式保存。现在
打印机已经可与传真机、复印机、扫描仪等设
备集成为多功能机了(如图所示)。
打印机
调制解调调器
英文名为Modem,俗称为“猫”。它是一种能将计
算机通过电话线接入Internet的设备。目前广泛使
用的是ADSL Modem,也是一种通过特殊技术,
将计算机经过电话线快速接入Internet的设备。市
场上常见的是外置式ADSL Modem。
调制解调器
手写输入板
它也是一种输入工具。与键盘不同的是,它需要
在专门识别软件的支持下接受输入板输入信息。
手写板是为那些输入汉字有困难的人士准备的
手写输入面板
数码
摄像头
它是目前比较新潮的能将图像、音频、视频的输
入计算机的设备。结合相应的网络聊天工具例如
腾讯QQ、MSN,数码数码摄像头可用于网络视
频聊天。数码数码摄像头可将电脑的显示器作为
取景器拍摄数码照片。
数码摄像头
知识链接
1946年6月美籍匈牙利科学家冯 诺依曼教授发表了“电子计算机装置逻辑结构初探”的论文,并设计出了第一台“存储程序”计算机EDVAC(埃德瓦克)。这是现代计算机的雏形,被称为“冯 诺伊曼体系”。
指令以二进制方式存储
以存储程序的方式工作
任务三 拆卸台式机训练
任务目标
本任务打开机盖,用规范的步骤,把主机拆卸成一个个的部件,依次详细观察每个部件的外观、标识,并为部件除尘。
任务三 拆卸台式机训练
任务准备
硬件:一台完整的、计算机配置至少为奔4CPU、独立显卡、独立声卡或网卡、硬盘和光驱的计算机。
工具:中号十字螺丝刀(带磁性)一把、一字螺丝刀(带磁性)一把、尖嘴钳一把、金属镊子一把、软毛刷一把、橡皮擦一块、尺子一把。
操作1
拔下机箱电源插头、鼠标、键盘,拔下显示器数据
线,拔下网线接头(如果有),拔下其他外设。
操作2
拆开机箱左侧盖板。
操作3
两只手掰开内存条两侧的扣具,内存条自动跳出,取出,观察金手指,手指不要触摸。用软毛刷去除印制板上的灰尘。若金手指暗淡,需要置于工作台上,用橡皮擦擦拭内存条的金手指,使之光亮。
将内存条平放在工作台上,用橡皮擦擦拭金手指,直到光亮为止
操作4
两只手分别压CPU风扇的压杆,使之脱离两侧挂脚。拔掉风扇电源,卸下风扇(CPU立马出现在眼前)。用软毛刷除去风扇上的积尘。
如CPU风扇上的灰尘难以清除干净,建议用大功率吸尘器。风扇页片内外均需小心除尘。操作示意如图所示:
操作5
用手拉起socket的压杆(或扣具),食指和拇指竖直向上拔起CPU,轻轻放在工作台上。这个工作应该小心,如果是插针式CPU,不要碰弯了插针。此时CPU的封装基座上很可能有一层导热硅脂,用卫生纸小心擦去,观察上面的标识。
操作6
拧掉显卡金属翼片上的固定螺钉,松开插槽上的卡扣,如图所示。拔去显卡专用电源插头(如果有),拔起显卡放到工作台上。观察显卡结构和标识。用橡皮擦擦拭金手指至光亮为止。用软毛刷除去显卡风扇(如果有)上的积尘。
显卡插槽上的卡扣
操作7
拧掉网卡(或声卡)等扩展卡金属翼片上的固定螺钉,拔起网卡(或声卡)放到工作台上。观察扩展卡结构和标识。用橡皮擦擦拭金手指至光亮为止。
操作8
拔去主板和硬盘上的数据线缆,拔去电源插头,拧掉固定螺钉,抽出硬盘,放到工作台上。观察数据线缆接口和电源接口标识。观察硬盘正面印刷和接口标识。
操作9
拔去主板和光驱上的数据线缆,拔去电源插头,拧掉固定螺钉,从内向外抽出光驱,放到工作台上。观察数据线缆接口和电源接口标识。观察硬盘正面印刷和接口标识。
操作10
拔去主板电源插头。拔去CPU专用4芯电源插头(如果有)。此时主电源可从机箱中卸下。用毛刷除去电源风扇(如果有)上的积尘。此时机箱里面应该只余下主板。
拔去主板电源插头操作时,需拇指压住倒钩,用力向上拔。不可使用蛮力,强行拔出。
倒钩
操作11
拔下机箱前面板到主板上的连接线,观察连接线上的标识。拧掉主板上的6颗紧固螺钉。拿出主板放到工作台上。至此,主拆卸完毕。
填写拆卸记录。
任务四 动手拆卸笔记本
任务目标
本任务就在老师的带领下,动手拆卸一台笔记本,认识它的内部结构、观察部件外观与标识,并与台式机部件相比较,填写拆卸记录表格,总结一下拆卸笔记本的基本步骤。为将来进行笔记本硬件维护和保养打下基础。
任务四 动手拆卸笔记本
任务准备
硬件:以ThinkPad T400笔记本电脑为例。其他笔记本计算机的拆卸,需要参考该机的用户指南。
工具:中号十字螺丝刀(带磁性)一把、一字螺丝刀(带磁性)一把、尖嘴钳一把、金属镊子一把、软毛刷一把、橡皮擦一块、尺子一把。
工作台,最好铺上聚氨酯橡胶垫。防静电布。布手套等。
操作指导
拆卸时,一定要讲究步骤,即“由表及里”、“由周边到中心”。否则,有可能损坏部件而不自知。下面是拆卸步骤图。
拆卸电池
拆卸光驱
拆卸硬盘
拆卸掌托
拆卸内存
拆卸键盘
拆卸CPU风扇
拆卸CPU
拆卸LCD显示屏
拆卸底壳
拆卸主板和防滚架
操作1 拆卸电池
合上显示屏,翻转。拆卸电池方法示意图如图所示:
按“1”所示方向解开电池锁扣拨到“2”所示的位置
按住它,然后将电池向“3”所示方向拖出即可。
操作2 拆卸光驱
把右侧小开关向“1”所示方向推去时光驱拉杆就会向“2”所示方向弹出,握住拉杆向弹出的方向略微施力拉伸即可;
这时光驱已经出来一半了,拖住光驱的底部向“3”所示方向平行拖出即可,操作示意如图~所示:
操作3 拆卸硬盘
再次拧掉固定硬盘盖的一颗黑色螺钉如“1”所示
将硬盘盖向“2”所示的方向拖出;
将连接硬盘的塑料拉片按“3”所示方向展开;
然后拉住它,往“4”所示方向轻轻拉出硬盘即可
操作4 拆卸掌托
笔记本底部朝上,将“1”所示的四颗黑色螺钉拧掉,如图所示:
双手托住掌托的左右两边,按照“2”所示向上拖起掌托。因为有卡扣,所以用力不要太大防止损坏它,如图所示:
操作4 拆卸掌托
掌托与主板之间有连接线以连接指纹器和触摸板,按照“3”所示方向拔掉连接线,便可使掌托脱离,如图所示:
操作5 拆卸内存条
取下掌托后会看到下面有一条内存,将“a”所示的两个卡条沿“1”所示方向轻掰,卡在“b”所示内存插槽的内存条会弹起;
沿“2”所示方向取下内存即可,如图所示:
操作6 拆卸键盘
把如图所示“1”所示的一颗黑色螺钉拧掉。翻转机身,如图所示;
按照“2”所示的方向稍抬起键盘,使键盘松落并可取下,但要注意键盘与主板的连线,用力不要过大以免损坏键盘连接线;
按照“3”所示的方向将连接线拔出即可使键盘脱离主板。
CPU风扇及CPU
WWAN卡接口
PC卡和读卡器槽
内存条
屏线接口
无线网卡
键盘接口
迅盘接口
触摸板接口
BIOS电池
键盘拆卸后
操作7 拆卸CPU风扇
在拆卸风扇的时候一定要小心,千万不要把CPU划伤:
把“1”所示的固定风扇的三颗银色螺钉拧掉;
按“2”所示方向把两个固件移除。如图所示;
拧掉“3”所示的四颗黑色螺钉;
然后将“4”和“5”所示的位于风扇上面的排线移开
操作7 拆卸CPU风扇
按照“7”所示方向拔掉风扇电源线;
按“6”所示方向拖起风扇,如图所示;
拆卸下来的风扇如图所示:
操作8 拆卸CPU
在拆卸CPU时动作尽量温柔,避免划伤它。先要打开CPU锁扣才能把CPU从座上取下来。如下图所示:
“1”所示的方向是开锁方向;
沿“2”方向松开固定CPU的套件;
然后向“3”所示的方向拿起CPU即可
操作9 拆卸LCD显示屏
合上显示屏幕,翻转机身,如图所示:
拧掉机器背部左右两边“1”所示的两颗黑色螺钉;
再次翻转机身,拧掉“2”所示的一颗黑色螺钉;
然后将“3”所示的液晶屏线的压条取下;
按“4”所示断开液晶屏线与主板的连接;
再拧掉“5”所示的两颗黑色螺钉。注意:“5”和“2”标示的螺钉长度不同,“5”的螺钉稍长。
操作9 拆卸LCD显示屏
将整个LCD屏向“6”所示的方向拖起,如图所示。拆卸下来的LCD显示屏如图所示:
操作10 拆卸底壳
翻转机身,拧掉机器背面“1”所示的七颗黑色螺钉
然后拧掉“2”所示的两颗黑色螺钉。注意:“1”和“2”标示的螺钉长度不同,“2”的螺钉稍长。如图所示:
操作10 拆卸底壳
拧掉“3”所示的银色螺钉;
然后拧掉“4”所示的黑色螺钉;
拔掉“5”所示的USB口连线,如图所示:
操作10 拆卸底壳
拧掉机器后面“6”所示的两颗黑色螺钉,如图所示:
操作10 拆卸底壳
然后沿“7”所示方向稍稍抬起主板;
向“8”所示方向抽出。
需要注意的是,在抬起主板的时候应使得“b”所示的无线转换开关脱离,然后平抽使VGA接口脱离边框,其后即可拖起主板
操作11 拆卸主板和防滚架
将脱离了底壳的主板和防滚架置于工作台上,分别拆卸掉固定螺钉,因为主板涉及显卡芯片、南桥芯片、硬盘保护芯片…等,所以在拆卸主板过程中一定要轻拿轻放,防止伤及主板上的芯片
填写拆卸记录
回顾与总结
知识技能结构
计算机组装基础知识
知识
技能
品牌机和兼容机
冯.诺依曼体系及其核心思想
主机外部接口名和功能
用规范的方式拆卸主机
为部件除尘
主机前面板接口和按钮功能
主机内部各部件名称和功能
用规范的步骤拆卸笔记本
用草图描述台式机主机内部部件名称
用草图描述台式机主机背部结构和接口
素养
按流程操作
爱护硬件设备,不乱碰乱刮乱摸乱甩
部件、螺钉等摆放整齐
常用外设名称和功能
笔记本内部部件名称及功能
职业分析
机房管理员的日常工作就是管理设备,对主机进行保养和维护。工作内容主要有:登记机器配置、管理设备台账、为部件除尘等等。下面表节选自某学校机房管理员的岗位要求:
职业素质 知识和技能
对客户热忱,有礼貌,有一定亲和力。 愿意倾听客户诉求。能忍受客户抱怨。 及时帮客户解决问题。 熟练掌握Windows操作系统的主要功能。
熟练使用系统维护的工具软件。
