(共58张PPT)
计算机组装与维护
项目2 选购和安装CPU
选购CPU
查询CPU技术参数
选购CPU风扇
安装CPU及风扇
处理CPU常见故障

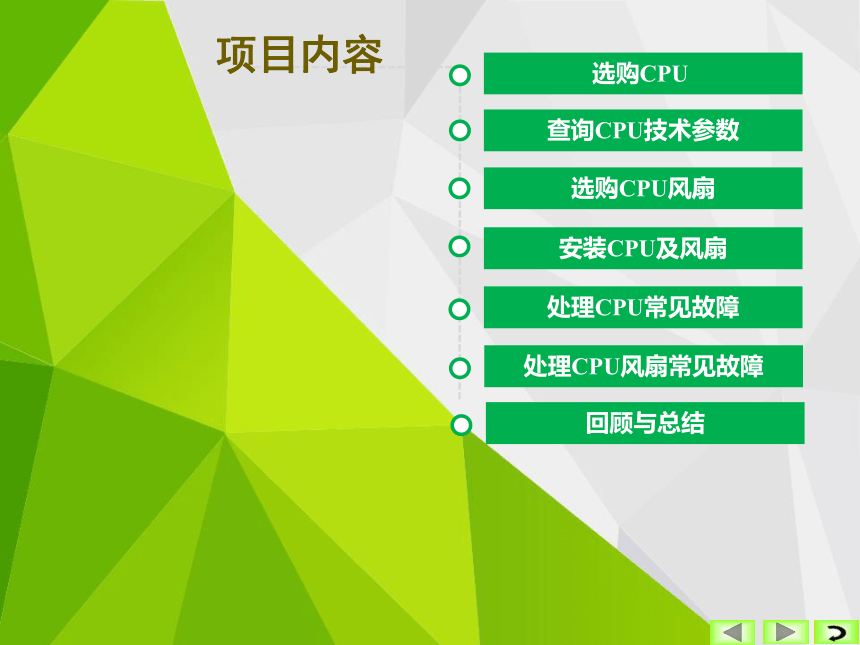

项目内容
处理CPU风扇常见故障
回顾与总结

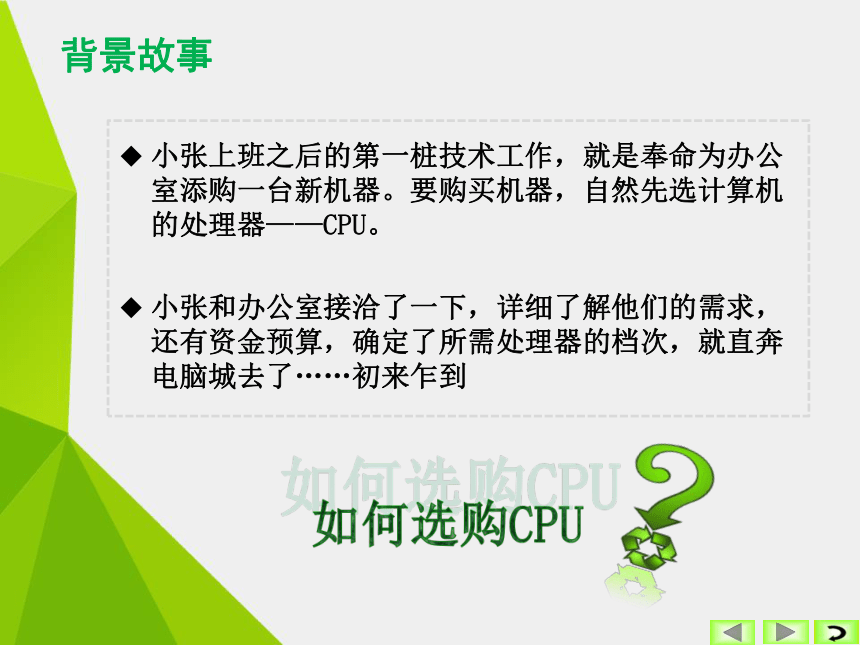

背景故事
小张上班之后的第一桩技术工作,就是奉命为办公室添购一台新机器。要购买机器,自然先选计算机的处理器——CPU。
小张和办公室接洽了一下,详细了解他们的需求,还有资金预算,确定了所需处理器的档次,就直奔电脑城去了……初来乍到
如何选购CPU

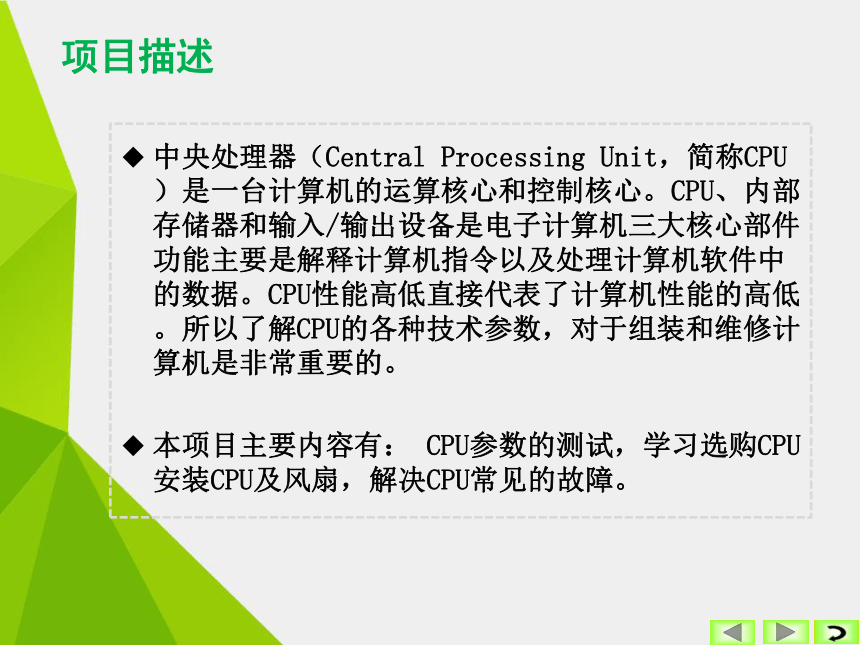

项目描述
中央处理器(Central Processing Unit,简称CPU)是一台计算机的运算核心和控制核心。CPU、内部存储器和输入/输出设备是电子计算机三大核心部件功能主要是解释计算机指令以及处理计算机软件中的数据。CPU性能高低直接代表了计算机性能的高低。所以了解CPU的各种技术参数,对于组装和维修计算机是非常重要的。
本项目主要内容有: CPU参数的测试,学习选购CPU安装CPU及风扇,解决CPU常见的故障。
了解CPU的发展简史
重点掌握CPU的倍频、外频、主频的含义及相互关系
掌握CPU的性能参数
熟知Intel和AMD公司时下主流CPU产品
熟知CPU的购买策略
能熟练解决CPU的常见故障

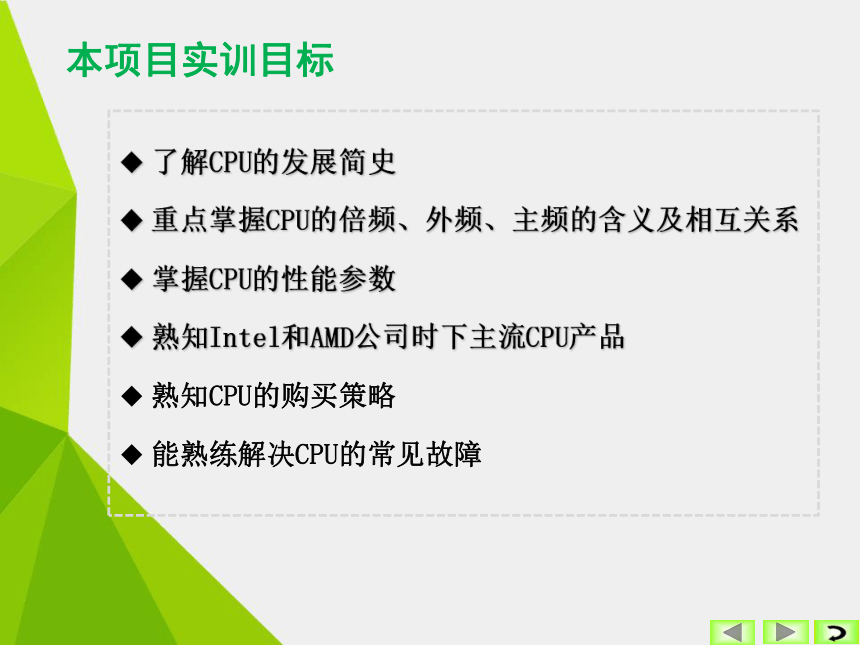

本项目实训目标

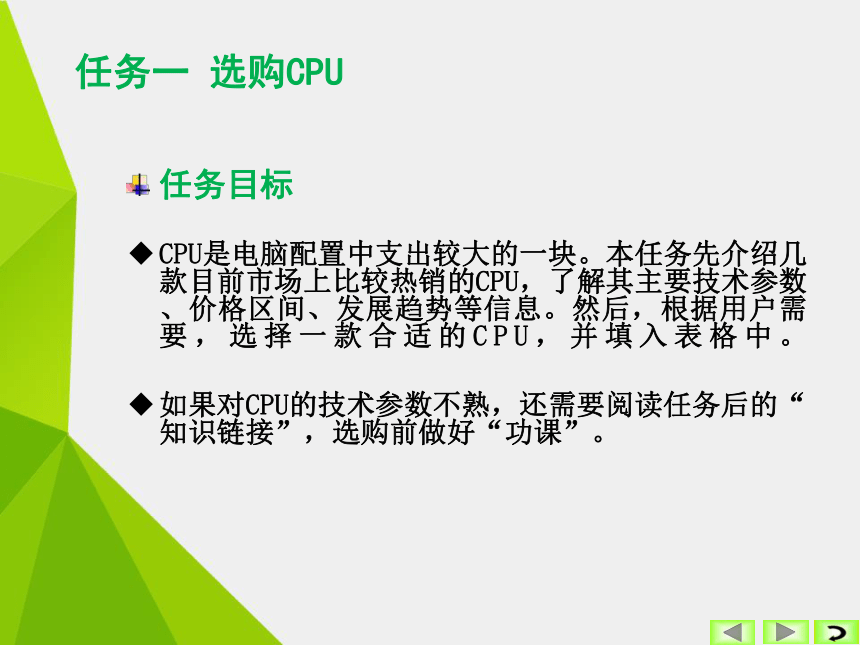

任务一 选购CPU
任务目标
CPU是电脑配置中支出较大的一块。本任务先介绍几款目前市场上比较热销的CPU,了解其主要技术参数、价格区间、发展趋势等信息。然后,根据用户需要,选择一款合适的CPU,并填入表格中。
如果对CPU的技术参数不熟,还需要阅读任务后的“知识链接”,选购前做好“功课”。
任务一 选购CPU

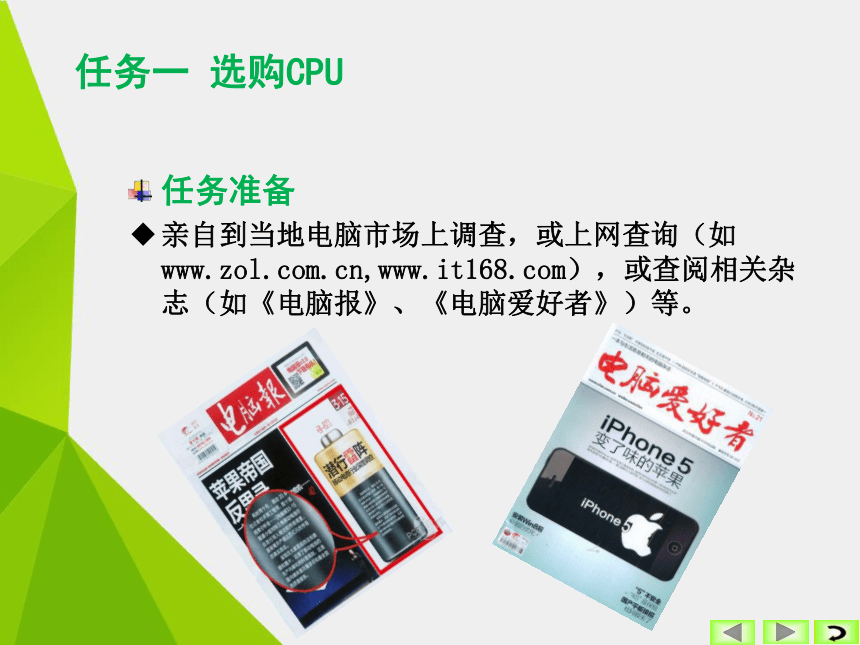

任务准备
亲自到当地电脑市场上调查,或上网查询(如www..cn,www.),或查阅相关杂志(如《电脑报》、《电脑爱好者》)等。
[1]认识市场上的CPU

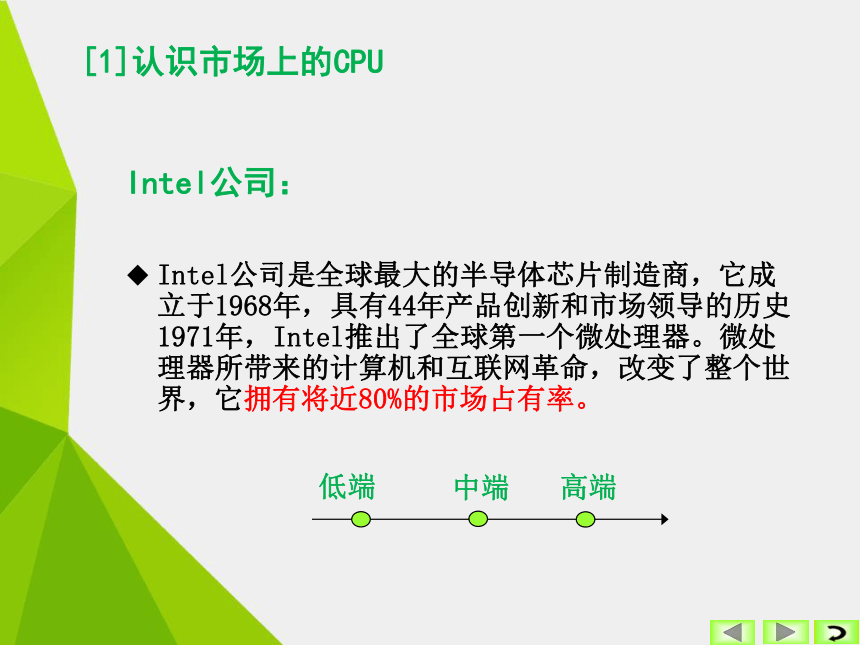

Intel公司:
Intel公司是全球最大的半导体芯片制造商,它成立于1968年,具有44年产品创新和市场领导的历史1971年,Intel推出了全球第一个微处理器。微处理器所带来的计算机和互联网革命,改变了整个世界,它拥有将近80%的市场占有率。
低端
中端
高端
[1]认识市场上的CPU

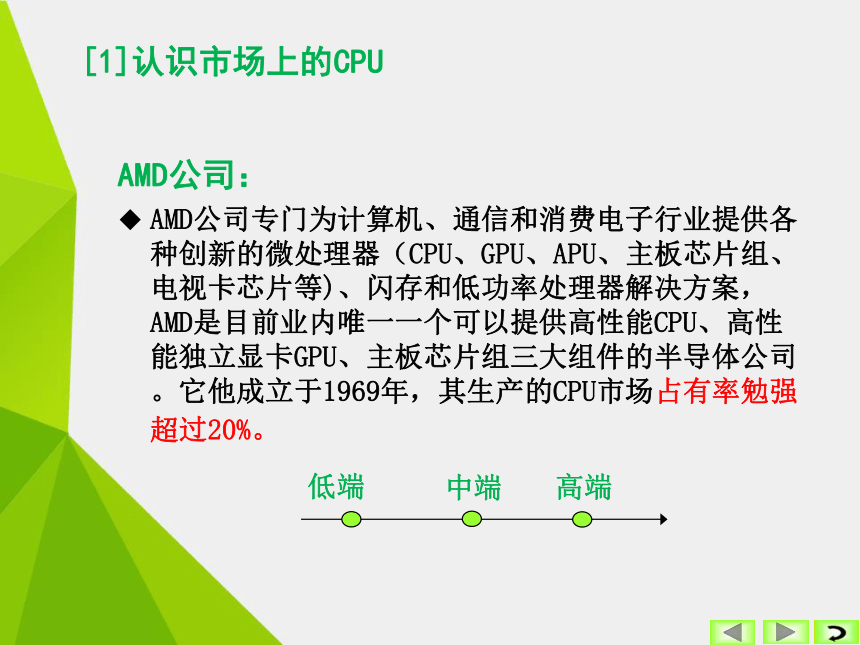

AMD公司:
AMD公司专门为计算机、通信和消费电子行业提供各种创新的微处理器(CPU、GPU、APU、主板芯片组、电视卡芯片等)、闪存和低功率处理器解决方案, AMD是目前业内唯一一个可以提供高性能CPU、高性能独立显卡GPU、主板芯片组三大组件的半导体公司。它他成立于1969年,其生产的CPU市场占有率勉强超过20%。
低端
中端
高端

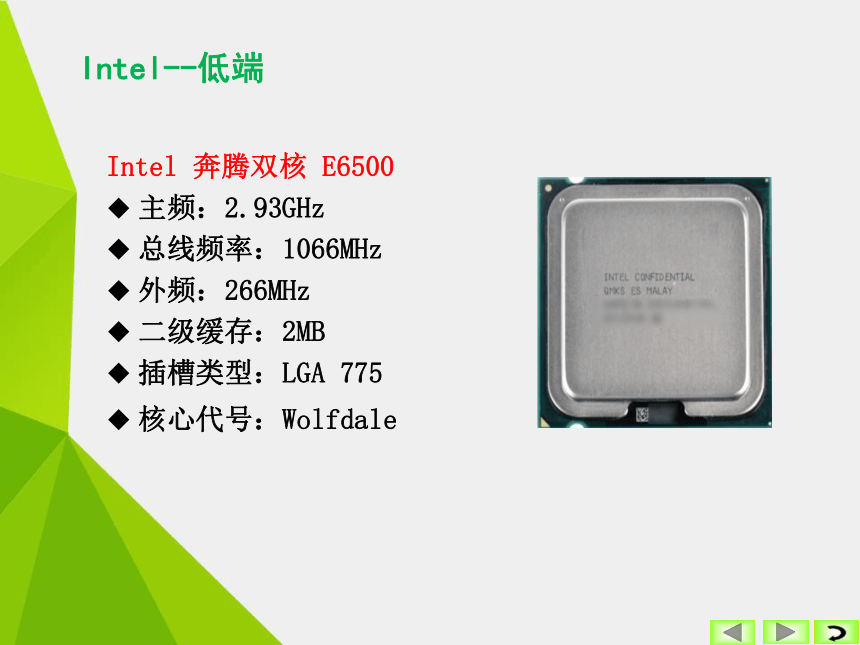

Intel--低端
Intel 奔腾双核 E6500
主频:2.93GHz
总线频率:1066MHz
外频:266MHz
二级缓存:2MB
插槽类型:LGA 775
核心代号:Wolfdale
Intel—中端
Intel 酷睿i3 3220(盒)
主频:3.3GHz
总线频率:5.0GT/s
外频:100MHz
二级缓存:2×256KB
三级缓存:3MB
插槽类型:LGA 1155
核心数量:双核心 四线程
核心代号:Ivy Bridge

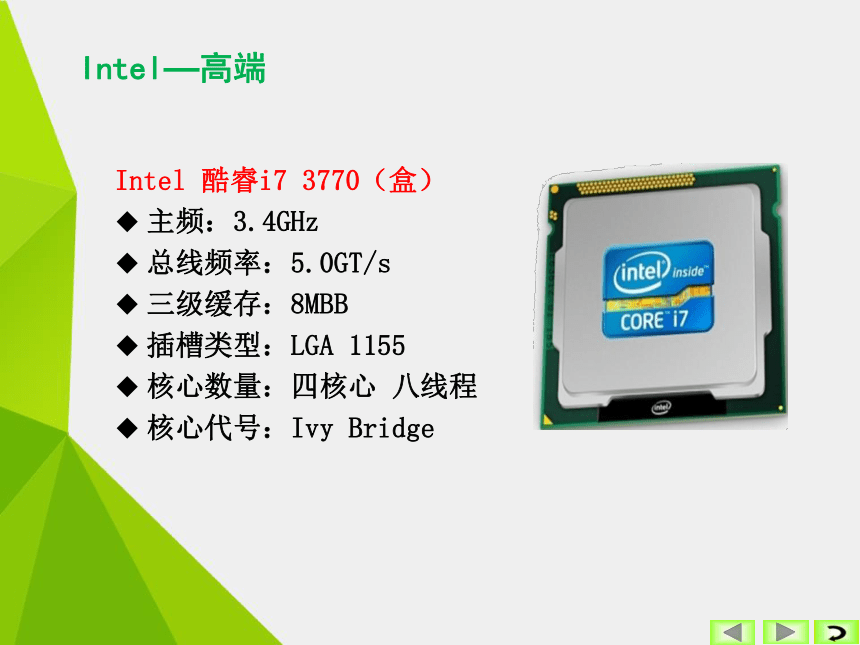

Intel—高端
Intel 酷睿i7 3770(盒)
主频:3.4GHz
总线频率:5.0GT/s
三级缓存:8MBB
插槽类型:LGA 1155
核心数量:四核心 八线程
核心代号:Ivy Bridge
AMD--低端
AMD 速龙II X4 640(盒)
主频:3GHz
总线频率:2000MHz
外频:200MHz
二级缓存:4*512KB
插槽类型:Socket AM3
核心数量:四核心 四线程
核心代号:Propus
AMD—中端
AMD A10-5800K(盒)
主频:3.8GHz
外频:100MHz
倍频38倍
二级缓存:4MB
插槽类型:Socket FM2
核心数量:四核心 四线程
AMD—高端
AMD FX-8150:
主频:3.6GHz
总线频率:3.2GT/s
二级缓存:8MB
三级缓存:8MB
插槽类型:Socket AM3+
核心代号:Bulldozer
[2]CPU的选购策略
初级用户
中级用户
高级用户
对CPU的要求不是很高,也没有必要购买价格很高的
CPU。 一块500元左右的CPU就能满足这类群体的需要。
对高校中对技术比较感兴趣的同学,或者对电脑游戏特
别痴迷的朋友,或者在工作中需要处理一些较为复杂、
要求较高的工作,如视频采集、媒体影音图像的处理等
的白领阶层都属于这一群体。当前500-800元的四核CPU
是不错的选择。
专业图形处理工作者、超级游戏玩家和超级DIY爱好者
都属于这一用户群,一般来说,这类用户最好选用多核
心多线程的价格在1000元以上的CPU。
[3]CPU技术参数1
主频、倍频和外频
主频也叫时钟频率,用来表示CPU运算、处理数据的速度。通常,主频越高,CPU处理数据的速度就越快。
外频是CPU工作的基准频率,也称为总线频率。CPU的外频须和主板总线频率一致。
倍频,全称是倍频系数。即主频 = 外频 x 倍频。
一般而言,CPU主频值越高,其实际运算的速度会越快。但两者之间并不是一个简单的线性关系。
[3]CPU技术参数1
核心类型及数量
核心(Die)又称为内核,是CPU最重要的组成部分,是由单晶硅以一定的生产工艺制造出来的,CPU所有的计算、接受、存储命令、处理数据都由核心执行。
Intel公司的台式机CPU核心类型中最主流的是Ivy Bridge、Sandy Bridge,所支持的CPU类型均为酷睿i系列。而AMD公司的台式机CPU中,核心的均为APU。
新类型较旧类型的核心具有更高性能。而同一个CPU中核心数量越多,CPU的性能就越强劲。现在主流CPU至少都是双核心的,有些达到了四核、六核、高端的已经可达到八核了。
[3]CPU技术参数1
CPU缓存(1级、2级、3级)
一级缓存(Level 1 Cache)简称L1 Cache,位于CPU内核的旁边,是与CPU结合最为紧密的CPU缓存,也是历史上最早出现的CPU缓存。
二级缓存(L2 Cache)是CPU的第二层高速缓存,分内部和外部两种芯片。内部的芯片二级缓存运行速度与主频相同,而外部的二级缓存则只有主频的一半。L2高速缓存容量原则是越大越好。
三级缓存是为读取二级缓存后未命中的数据设计的—种缓存,在拥有三级缓存的CPU中,只有约5%的数据需要从内存中调用,这进一步提高了CPU的效率。
[3]CPU技术参数1
封装技术
封装,是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。运用封装技术,可使CPU芯片固化在陶瓷或塑料的基体中,防止因空气中的杂质降低内部电路的电气性能。通过封闭技术,还使CPU芯片上的接点用导线连接到基体外壳的引脚上,这些引脚与印刷电路板上的导线或其他器件建立连接。
现在流行的是LGA封装技术,它的革命性变化是,将针状引脚改为触点状引脚,为如触点数为775\1155的Intel CPU。
[3]CPU技术参数1
接口类型
CPU经过这么多年的发展,采用的接口方式有引脚式、卡式、针脚式、触点式等。目前用户中的CPU的接口还有相当部分是都是针脚式接口,对应到主板上为针孔式插槽类型。这样的接口形式快要被淘汰,而改用更容易安装的触点式接口。Intel封装为LGA 775/1155/1366的CPU,其接口均为触点式。
Socket 775 CPU插槽
Socket 1155 CPU插槽
Socket AM3 CPU插槽
任务二 查询CPU技术参数
任务目标
CPU是用户攒机时最关注的一个硬件,它客观上代表了微机运行速度有多快。做为IT行业工作者,不仅仅要知道CPU所代表的运行速度,还要知道更多的技术细节。
本任务查询本机CPU的技术参数。如果对CPU技术参数不熟。还需要阅读任务后的“知识链接”,选购前做好“功课”。
任务二 查询CPU技术参数
任务准备
一台学生用机,安装系统Windows XP/Windows 7
测试软件CPU_Z。
步骤一 安装测试软件cpu_z
步骤三 填写检测信息
处理器
信息
缓存
信息
时钟
信息
步骤二 运行测试软件cpu_z
[1]CPU技术参数2
字长
字长,是指CPU一次执行指令所需要的二进制位数。32位CPU一次只能处理32位,也就是4个字节的数据;而64位CPU一次就能处理64位即8个字节的数据。显然,在工作频率相同的情况下,64位CPU的处理速度比16位、32位的更快。
64位CPU性能的完全展现还有赖于64位软件,如64位的操作系统。但目前,只有少数软件可以在64位的平台上跑起来。绝大多数应用软件仍然是基于32位的平台上开发的。
[1]CPU技术参数2
前端总线(FSB)频率
前端总线是将CPU连接到北桥芯片的总线。是CPU与外界交换数据的主要通道,通过前端总线(FSB)连接到北桥芯片,进而通过北桥芯片和内存、显卡交换数据,因此前端总线的数据传输能力越强,对计算机整体性能就越强。
CPU的前端总线频率要和内存的频率相等,并且小于或等于主板的最大FSB,计算机才能达到最佳效果。
[1]CPU技术参数2
CPU的制作工艺
CPU的“制作工艺”是指在生产CPU过程中,要加工各种电路和电子元件,制造导线再连接各个元器件的一个过程,通常其生产的精度以微米(1微米等于千分之一毫米)来表示,未来有向纳米(1纳米等于千分之一微米)发展的趋势,精度越高,生产工艺越先进
目前CPU的芯片制造精度已达到65纳米以下,Intel公司的四核心、六核心的CPU制作工艺已达到32纳米,晶体管数目已经超过了7亿只
[1]CPU技术参数2
CPU的工作电压
CPU的工作电压(Supply Voltage),即CPU正常工作所需的电压。目前主流CPU的工作电压呈明显下降趋势。较低的工作电压带来许多优点:如采用低电压的CPU的芯片总功耗降低了;功耗降低,致使发热量减少;同时降低电压是CPU主频提高的重要因素之一。
CPU的工作电压分为两个方面,CPU的核心电压与I/O电压。核心电压即驱动CPU核心芯片的电压,I/O电压则指驱动I/O电路的电压。通常CPU的核心电压小于等于I/O电压。
[1]CPU技术参数2
扩展指令集
CPU依靠指令来计算和控制系统,每款CPU在设计时就规定了一系列与其硬件电路相配合的指令系统。指令集的强弱也是CPU的重要指标,指令集是提高微处理器效率的最有效工具之一。
从现阶段的主流体系结构来看,指令集可分为复杂指令集和精简指令集两部分。而从具体运用看,如Intel的MMX、SSE、 SSE2和AMD的3DNow!等都是CPU的扩展指令集,分别增强了CPU的多媒体、图形图像和Internet等的处理能力,我们通常会把CPU的扩展指令集称为“CPU的指令集”。
任务三 选购CPU风扇
任务目标
通过前面CPU各种参数和认识,用户不难发现,CPU是一台电脑的“心脏”,CPU档次、性能的高低决定着一台电脑的性能和档次的高低。如何选择一款CPU呢?本任务练习选购CPU风扇。
如果对CPU风扇的技术参数不熟,还需要阅读任务后的“知识链接”,选购前做好“功课”。
任务三 选购CPU风扇
任务准备
亲自到当地电脑市场上调查,或上网查询(如www..cn,www.),或查阅相关杂志(如《电脑报》、《电脑爱好者》)等。
[1]认识市场上主流的CPU风扇
散热方式:风冷热管
使用范围:Intel LGA 115x/1366/775 AMD AM3/AM2+/Am2
散热材质:铝塞铜
最高转数:1300RPM,6个热管,最大风量:51.1 CFM
凤凰S400A3175
[1]认识市场上主流的CPU风扇
散热方式:风冷热管
使用范围:Intel LGA1366/115x/775AMD 940/939/754/AM2/AM2+
散热材质:铝、铜
最高转数:2000RPM,液压轴承,热管数量:4个,最大风量:55.5CFM
九州风神冰凌400
[1]认识市场上主流的CPU风扇
散热方式:风冷
使用范围:通用的Intel、AMD双平台扣具
散热材质:铝
最高转数:最高转数:2500RPM,合金轴承,最大风量:53.5CFM
酷冷至尊猎鹰
[1]认识市场上主流的CPU风扇
散热方式:风冷热管
使用范围:Intel LGA775/115xAMD AM2/754/AM2+/AM3
散热材质:铝
最高转数:最高转数:2200RPM,液压轴承最大风量:43.06CFM
超频三红海10静音版
[2]知识链接:CPU风扇的选购策略
接口
类型
散热
方式
风扇
材质
风扇
功率
风扇
轴承
因为每种接口的CPU其外形大小及发热量不一样,其CPU插座尺寸和布局也不同
风冷是最简单、最直接、最经济的方式。其它还有水冷、半导体制冷和氟(氮)制冷等多种方法
散热片的材料一般以铜和铝为主,铜导热性能好但价格高,铝的导热性能相对弱一些,但成本较低。
风扇功率越大风扇的风力也越强劲,散热的效果也越好。
而风扇的功率与风扇的转速紧密相关。最好选择转速在
3500转至5200转之间的风扇。
高档风扇采用磁浮轴承,工作寿命长(10万小时),噪音低。一般用户选用滚珠轴承或油封轴承。
任务四 安装CPU及风扇
任务目标
在主板上安装CPU及CPU风扇,训练结束后,需要自我检查。
任务准备
一款LGA 775 CPU及其风扇、一款LGA 775的主板。
相关材料:硬纸板和泡沫塑料、散热硅脂等。
工具:十字螺丝刀等。
步骤一 安装CPU
将主板平放在工作台上,找到处理器的插座,揭下保护处理器插座的防尘塑料盖,如图所示:
防尘盖
打开插座,方法是:用适当的力向下微压固定CPU的压杆,同时用力往外推压杆,使其脱离固定卡扣,如图所示。
步骤一 安装CPU
压杆脱离卡扣后,将压杆拉起,LGA775插座出现在眼前,如图所示:
步骤一 安装CPU
仔细观察主板上的CPU插座,同样会发现一个三角形的标识,如图所示。在安装时,处理器上印有三角标识的那个角要与主板上CPU插座上印有三角标识的那个角对齐,CPU上的定位半圆孔和CPU插座上的两个小凸点对齐,然后慢慢地将处理器轻压到位
定位的半圆孔20
CPU上的三角标识
主板上的三角标识
步骤一 安装CPU
将处理器轻压到位后,盖好扣盖,并反方向微用力扣下处理器的压杆,如图所示:
至此CPU便稳稳地安装到主板上,安装过程结束。安装好的CPU处理器,如图所示:
步骤二 安装CPU散热风扇
把CPU风扇上自带的四个插销对应到处理器插座四周的四个圆孔里,稍用力向下按,听到“咔”的声音然后插销朝箭头所示方向旋转,锁紧。
插销对应主板上的圆孔,旋转,锁紧
步骤二 安装CPU散热风扇
最后把CPU风扇电源线正确插在主板上的标有“CPU_FAN”的插座上。
CPU风扇电源线
步骤三 安装自查
任务五 处理CPU常见故障
任务目标
CPU是电脑的核心部件,出现故障之后中的现象也是多种多样的,如频繁死机、开机自检显示的工作频率反复变化、因超频过度而无法开机,以及系统加电后没有任何反应(黑屏)等都与CPU有关,本任务筛选出用户中最常出现的故障现象予以分析,并提出解决办法。
任务五 处理CPU常见故障
【故障现象1】频繁死机
【故障分析】主要原因一般是由散热系统工作不良、CPU与插座接触不良、BIOS中有关CPU高温报警设置错误等造成的。采取的对策主要也是围绕CPU散热、插接件是否可靠和检查BIOS设置来进行。例如:检查风扇是否正常运转,必要时甚至可以更换大排风量的风扇。检查散热基座与CPU接触是否良好、导热硅脂涂敷得是否均匀。进入BIOS,设置调整温度保护点等。
任务五 处理CPU常见故障
【故障现象2】开机自检显示的工作频率不正常
【故障分析】开机后CPU工作频率降低,在重新设置 CMOS 中的CPU参数之后,系统可恢复正常显示但故障会再次出现。出现此故障的原因与CMOS电池或主板的相应电路有关。
【故障处理】首先测量主板电池的电压,如果电压值低于3伏特,应考虑更换CMOS电池。CMOS电池使用时间过长,也会自然耗尽;假如更换电池没多久,故障又出现,则是主板CMOS供电回路的元器件存在漏电,此时需将主板送修。
任务五 处理CPU常见故障
【故障现象3】超频过度造成的无法开机
【故障分析】发烧友特别喜欢穷尽CPU的能力,将它的工作主频通过增大倍频系数和外频值,来尝试挖掘CPU的“剩余能力”。但过度超频之后,出现的现象为:电脑启动时出现散热风扇转动正常,而硬盘灯只亮了一下便没了反应,显示器也维持待机状态的故障
【故障处理】出现这种情况时,唯一办法是打开机箱,采取方法将CMOS参数还原到出厂时的默认状态。
任务五 处理CPU常见故障
【故障现象4】系统加电没有反应
【故障分析】从电脑启动的过程来看,CPU的检测时机处于“关键检测”阶段(请参考项目16),试想,如果连CPU都没能检测到,系统能有反应吗?
【故障处理】对于经常搬动的机器,长时间不用的机器或空气质量不好的工作环境,重新安装一次CPU,往往能解决一些问题。
任务六 处理CPU风扇常见故障
任务目标
CPU风扇的作用是给CPU散热,如CPU风扇出现故障,就容易出现死机、自动关机等现象。若此时主板没有温度检测系统,当机箱内过热时不能自动切断主板电源,则CPU持续发热,必定会烧毁CPU本任务介绍CPU风扇常见故障现象及其解决办法。
[1]常见故障及原因
【故障现象1】转动不灵
【故障分析】这是含油轴承常见的问题,原因就是轴承进了灰尘,润滑液失去了润滑作用。
[1]常见故障及原因
【故障现象2】噪音突然变得很大
【故障分析】遇到这种问题,首先要想的就是风扇是不是有某个叶片开裂了。
[1]常见故障及原因
【故障现象3】开机时噪音很大,转动一会就安静下来
【故障分析】这种现象在冬天比较常见,原因也是润滑液混进了灰尘,在冷状态下粘稠度变大。只加润滑油,而不清洗的话,也只能是当时感觉好些,但解决不了根本问题,应擦掉原来的粘了灰尘的润滑油,重新滴几滴干净的即可。另外一种状况就是风扇该换了。
[2]轴承加油/换油
拆下风扇,将它平放在桌子上;
小心地剥落背后的贴纸,贴纸上印有商标标识、技术参数等信息;
把橡皮塞用螺丝刀挑出来。橡皮塞起着防止润滑油渗漏的作用;
[2]轴承加油/换油
滴入几滴润滑油; 将橡皮塞装好,背部的贴纸贴回原来的地方。如果贴纸没有黏性了,可以用少量的胶水粘住它。转动风扇,让油渗进去。装好风扇,当电脑运行几秒钟以后,油会进入金属孔中接着进入圆柱,风扇转动得比以前更快更安静了,还延长了风扇的使用寿命。
打油的轴承孔
回顾与总结
知识技能与结构
CPU选购与安装
知识
技能
购买CPU
分析核心需求
CPU选购策略、原则、注意事项
安装CPU及风扇
CPU安装方法
风扇的安装方法
CPU常见故障分析与处理
识别常用元器件
故障分析
CPU技术参数
CPU风扇技术参数
素质
主动学习,向老师傅请教
爱惜公物
归纳总结所学知识
职业分析
实例一
谈单员(或广义上的业务员)是各大电脑城、IT产品卖场必不可少的岗位,他们并不亲自动手操作。下面是某公司谈单员的入职要求:
职业素质 知识和技能
对客户热忱,有礼貌,有一定亲和力。 尊重客户,愿意倾听客户诉求。 能分析客户的需求,能迅速抓住核心需求。 熟悉CPU市场主要品牌、型号、价格区间,主动收集供货商信息。
熟悉CPU术语,对其参数了如指掌。
职业分析
实例二
下表节选自某公司对电脑维护员的岗位操作考核要求 :
职业素质 知识和技能
工具准备充分、摆放有序。 应该佩戴防静电手环,带汗的手不直接触摸CPU。 CPU不用时应装在专用带有泡沫垫的盒子里,不长时间裸露在外,不能置放于灰尘、过热过湿的环境中。 CPU风扇轻拿轻放,注意不要用力过大损坏其卡扣。 正确安装CPU和风扇。
CPU的安装标记要和主板上CPU插座上的安装标记相对应用,不得出错。
不得用蛮力损坏风扇开压坏CPU,不得触及CPU插座上的弹簧触点,以免造成其变形。
安装完毕后,查看CPU散热器是紧贴CPU,卡扣在主板上的卡扣是否稳固。
动作熟练。
Thank you!
